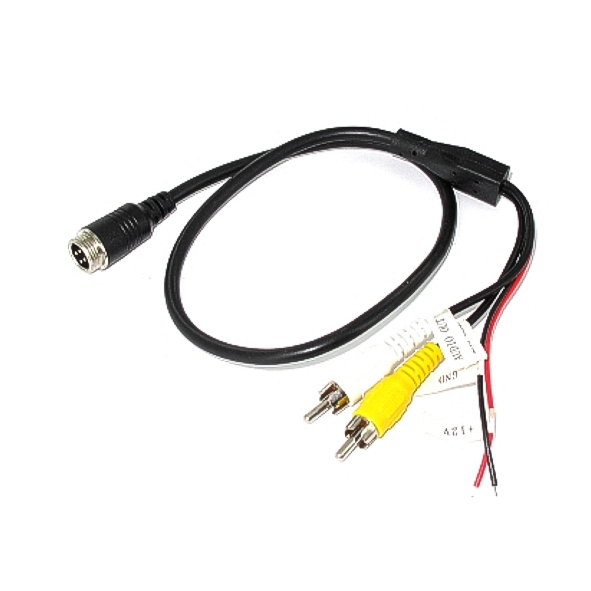

Kamerakabel für KFZ Kamera kurzer Adapter 4pol Mini-Tuchel auf Cinchstecker

Mini AHD Kamera für Anlagenbau Maschienen Automotive KFZ Caravan Boot Landmaschinen **** Derzeit nicht mehr Ersatzartikel Art-Nr 79-240-03351 ****  Kamera für Einbau, z.B. fürs KFZ, Caravan, Busse, Landmaschinen, Traktor, Yachten und Boote. Wasserfeste Aufbaukamera.  Natürlich auch zum verbauen im Anlagenbau, Industrie an Maschinen da extrem stabiles Gehäuse IP67 Technische Daten 1,3MP Bildwandler: 1/3 Zoll CMOS-Bildsensor NVP2431H + AR0130 AHD Kamera mit 1,3MP Bildsensorchip  Color Farbwiedergabe und bei Dunkelheit automatische Umschaltung auf SW Auflösung 1280 x 960 Pixel ( VxH ) 1,3MP AHD 720P Image Sensor 1000TV Lines  Infrarot Spectrum 850nm ( Keine integrierten IR-LED ) Mindestbeleuchtung: 0,1Lux Signal-Rausch-Verhältnis: Verbessern Sie als 50dB Sichtfeld Sehfeld: 115°   Integrierte FIX-Fokus-Linse  Schutzgrad IP67 Temperatureinsatzbereich: -10...+50°C Automatic Gain Control Automatisch White Balance Automatisch Backlight Compensation Automatisch Electronic Shutter Auto 1/50 ( 1/60) - 1/100.000sec   Blickrichtung: Forward Facing Yes / Parking Lines No / Mirror No Signalart AHD = PAL = 25fps Impedanz 75-Ohm  Spannungsversorgung: 12V DC ( +/-10% ) 80mA Anschlüsse Ausgang an Kamera 4pol. Rundverbinder Buchse GX16 ( Gewinde Durchmesser 12,5mm ) Belegung siehe weitere Bilder Ausführung der Kamera: stabile Ausführung mit bruchsicherem Glas Abmessungen: Mit Metallbügel B: 41mm H: 33mm T: 40mm Abmessungen nur Kamera B: 24mm H: 24mm T: 25mm Gwicht 120gr  Zusatzinfo: On-Screen Menü nein nicht integriert, auch nicht aufrufbar über beide mögliche UTC Fernbedienungen via BNC Optional passende Monitor, LAN IP Konverter usw. erhältlich einfach kurz anrufen und ihr Projekt kurz schildern  Optional verschiedene Kabel erhält wie folgt  79-240-03324 =  kurzer Adapter = 4pol Adapter auf RCA-Cinchstecker mit 12V Litzenkabel 79-240-03326 =  6m IP68 Kabel 4pol Stecker auf 4pol Buchse   79-240-03325 = 10m IP68 Kabel 4pol Stecker auf 4pol Buchse mit 4pol Adapter auf Cinchstecker und Litzenkabel  79-240-03328 = 10m IP68 Kabel 4pol Stecker auf 4pol Buchse 79-240-03329 = 20m IP68 Kabel 4pol Stecker auf 4pol Buchse

Mini AHD Kamera IP69K für Anlagenbau Industrie Maschinen KFZ LKW Caravan Bus TransporterKamera für Einbau, z.B. fürs KFZ, Caravan, Busse, Landmaschinen, Traktor, Yachten und Boote. Wasserfeste Aufbaukamera.  Natürlich auch zum verbauen im Anlagenbau, Industrie an Maschinen da extrem stabiles Gehäuse IP69K  Besondere Eigenschaften: Wasserdicht Allwetterfest IP-Norm IP69K Temperatur Einsatzbereich -20°C ..... +70°C Vollmetallgehäuse mit Befestigungsbügel Bauform: eckig Montageart: Unterbau / Anbau Mit Orientierungslinien / Spiegelungsfunktion / IP69K / Blickwinkel diagonal 210° Dieses Kamera ist für den Dauerbetrieb geeignet Kameraversorgungsspannung: +12V / +24V Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert + schwarz: Karosseriemasse direkt GND + Cinch gelb: Videosignal / Anschluss ohne Spannungswandler im Lieferumfang beschädigt die Kamera Jumper: grün: Orientierungslinien aktivieren/deaktivieren / weiß: Spiegelungsfunktion aktivieren/deaktivierenTechnische Daten : Aufbau: Kunststoff / Metall / Farbe: schwarz Extras: Orientierungslinien / Spiegelungsfunktion über Jumper Blickwinkel diagonal 210° Sensor Typ: 1/2,8 AHD Chip 1080P x 720P Bildsystem: Farbe NTSC Effektive Pixel: 1080 x 720 Empfidlichkeit : nur: 0,03 Lux Objektiv Linsenwinkel: diagonal 210° + 5° / Blickwinkel: horizontal 170° vertikal 120° + 5° Staub und Wassergeschützt: IP69K Anschluss: 4 Pin-Systemstecker DM=5,2mm Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler 3V Gleichspannung Stromaufnahme: 100mA 1,0m Anschlusskabel an der Kamera mit 4 Pin üblichem kleinen Systemstecker DM 5,2mm 6,5m Verlängerung mit 4 Pin-Systemstecker DM 10mm ( female ) auf 4 Pin-Systemstecker DM 5,2mm ( male )3,0m Stromleitung rot durchverkabelt: Anschluss an Kamera oder Anschluss Rückfahrlicht 3,0m Masseleitung GND schwarz durchverkabelt: Anschluss an Karosseriemasse oder direkt zum Monitor 20cm Anschlusskabel mit 4 Pin-Systemstecker DM 10mm ( female ) Betriebstemperaturbereich: -20°C - 70°C Abmessungen: L / B / H - 28,3 mm / 23,4 mm / 23,4 mm

20m Kamerakabel für KFZ Kamera mit 4pol Verbinder Stecker-Buchse Kabellänge 20m Kabeldurchmesser ca 5,0-5,2mm Mini-Tuchel GX16 4pol Steckverbinder ( 8,8/15,5mm angespritzt nicht öffenbar )  geschirmtes Kabel mit Videoleitung  Schutzgrad IP66 Abmessungen zu Steckverbindern und Pinlayout siehe weitere Bilder ( nur zur Info, ggf. vergleichen ! )   Zusatinfo: KFZ-Kamerakabel wie folgt erhältlich :   79-240-03324 =  kurzer Adapter = 4pol Adapter auf RCA-Cinchstecker mit 12V Litzenkabel 79-240-03326 =  6m IP68 Kabel 4pol Stecker auf 4pol Buchse   79-240-03325 = 10m IP68 Kabel 4pol Stecker auf 4pol Buchse mit 4pol Adapter auf Cinchstecker und Litzenkabel  79-240-03328 = 10m IP68 Kabel 4pol Stecker auf 4pol Buchse 79-240-03329 = 20m IP68 Kabel 4pol Stecker auf 4pol Buchse

Hohlstecker 5,5x2,1mm auf Klemme 2-Draht Adapter Der ideale Adapter in der Stromversorgungstechnik, Kameraüberwachungstechnik, LED Beleuchtungstechnik usw. Wenn man nicht löten will oder technisch bedingt nicht kann Hohlstecker 5,5/2,1 auf 2x Schraubklemmen für Kabel 0,14...2,5qmm  Mit Markierung für PolaritätSchraubkontakte fest nicht herausnehmbar  üblichste Hohlsteckerbelegung Innen = (+) und Außen = (-) Abmessungen: L: ca. 38mm / B: 14mm / H: 13mm Rückseite fest verankert nicht herauspassendes Gegenstück ( Kupplung ) = siehe Zubehör-Register = Bst.Nr.: 41-149-00320 oder 441-149-00265
