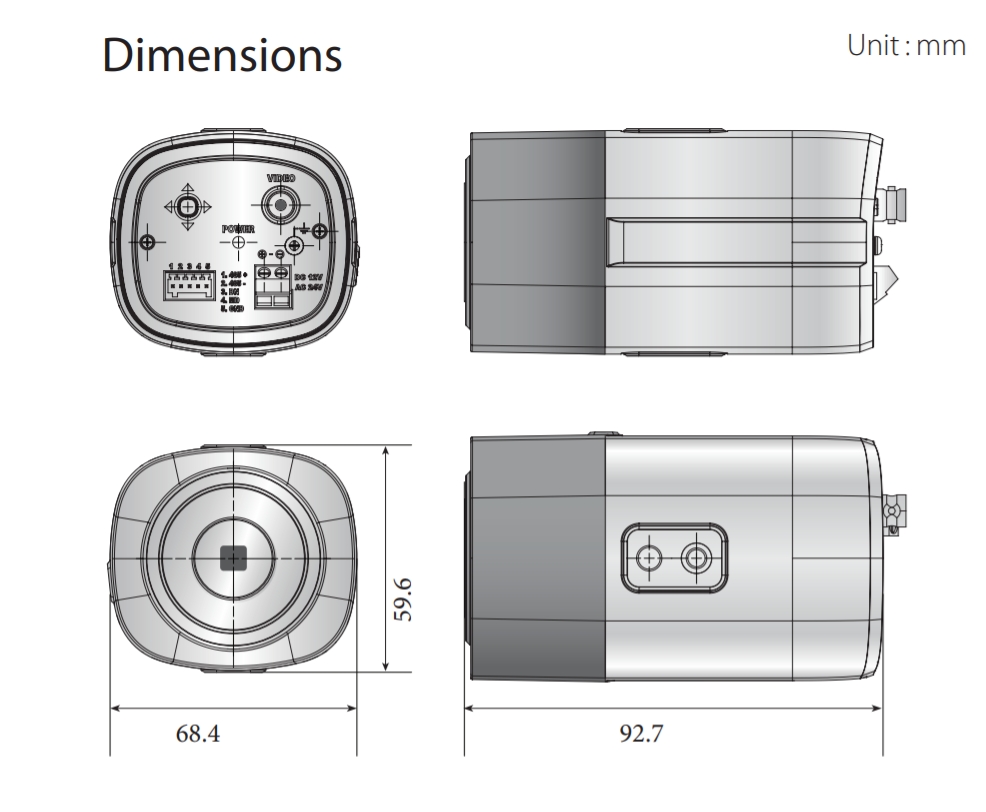

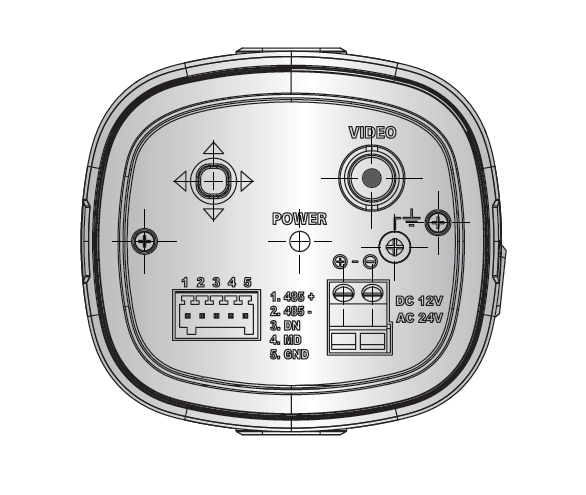

2MP Boxkamera 4in1 ohne Objektiv AHD TVI CVI CVBS 12V-24V zB für Wetterschutzgehäuse

CS-Mount VARIO OBJEKTIV Brennweite 2,8...12mm DC-gesteuert mit 4pol Stecker IR-korrigiert für Kameras bis 5MP Auflösung + Weitwinkel bis 125° Öffnungswinkel ! CS-Mount Vario Objektiv für alle Kameras mit 1 bis 5 Megapixel empfohlen Universell verwendbar, egal ob Analog, IP, TVI, AHD, SDI DC Mega Pixel Variobjektiv frei einstellbar Variofokal Brennweite 2,7...13mm / F1.4 manueller Zoom, manueller Fokus, automatische Blende DC-Drive mit 4pol Stecker und kurzes Kabel ca. 200mm Gewinde üblichst CS-Mount IR korrigiert Öffnungswinkel je nach Sensor z.B: 3MP ( Weitwinkel ) Blickwinkel horizontal x vertikal bei 1/2,7zoll = 125,1 x 66,1° ( Wide ) = 26,7 x 15,2° ( Tele ) Blickwinkel horizontal x vertikal bei 1/3zoll = 101,1 x 73,9° ( Wide ) = 22,3 x 16,8° ( Tele )Back Focal Distance 8,42mm ( in air )  Abmessung: Durchmessser Front : 47mm / mit Regler und Unterbau = 65,2mm / Länge: 71mm kürzeste Einstellentfernung 0,3m Temperatur: -20°C bis +60°C Gewicht: 90g

Kamera Wetterschutzgehäuse aus Aluminium  Kameragehäuse mit integriertem Wandhalter für den AußeneinsatzKamerawetterschutzgehäuse für div. Sicherheitskameras egal ob Boxkameras oder Zylinderkameras IP-LAN oder BNC-Kameras ... Technische Daten : Wetterschutz durch integrierte Gummidichtung Gehäuse seitlich aufklappbar Gehäuse für Boxed Kameras BNC oder LAN Boxkameras oder ZylinderkameraKompakte Alumiumkonstruktion Einfache Montage durch seitliches Öffnen Integrierter Wandarm Wand-/Deckenmontage Einsatz typische Betriebstemperatur -20°C ..... +50°C Farbe Pantone Cool Gray 1C Farbe (Gehäuse) elfenbein, Pantone Cool Gray 1C Gehäuse für den Außeneinsatz Wetterfest IP66  Gehäusematerial Aluminium  Lüfter nein / Wischer nein Abmessungen : Länge 422mm / B: 147mm H: 107mm  Siehe auch Zeichnung weitere Bilder !  Innenabmessungen : Einbaulänge max 316mm x 84 x 69mm  Gewicht : 1,1Kg

Extrem stabiler Aluminium Kamerahalter Länge  200mm  Supersolide Halterungen für aller Art von Überwachungskameras mit integriertem Befestigungsgewinde Hochwertiger Kamerahalter aus extra stabilem Aluminium Stahl mit Kugelkopf und Schnellverschluß übliche 1/4" Befestigungsschraube Supersolide Halterungen für Kameras oder auch Kameraschutzgehäuse usw. Robuste Bauweise und Ansprechendes Design vielseitig einsetzbar Verstellbar Schwenkbereich 360 °, Neigebereich 180 °Abmessungen: Durchmesser Bef.Fuss: 105mm / Rundmaterial Gesamttiefe bis zum Ausleger: 200mm Schraubelement übliches Fotogewinde für Kameras oder Kameragehäuse Belastbarkeit: max 4,5Kg

Extrem stabiler Aluminium Kamerahalter mit variabler Länge  244-469mm ( siehe auch Zeichnung weitere Bilder )  Supersolide Halterungen für aller Art von Überwachungskameras mit integriertem Befestigungsgewinde Hochwertiger Kamerahalter aus extra stabilem Aluminium Stahl mit Kugelkopf und Schnellverschluß übliche 1/4" Befestigungsschraube Supersolide Halterungen für Kameras oder auch Kameraschutzgehäuse usw. Robuste Bauweise und Ansprechendes Design vielseitig einsetzbar Verstellbar Schwenkbereich 360 °, Neigebereich 180 °Abmessungen: Durchmesser Bef.Fuss: 80mm / Rundmaterial Gesamttiefe bis zum Ausleger: 244-414mm Schraubelement übliches Fotogewinde für Kameras oder Kameragehäuse Belastbarkeit: max 10Kg

stabiler Aluminium Kamerahalter Länge  155mm  Supersolide Halterungen für aller Art von Überwachungskameras mit integriertem Befestigungsgewinde Metall Rundmaterial ( ALU )  Gesamttiefe bis zum Ausleger ca. 155mm Schraubelement übliches Fotogewinde für Kameras oder Kameragehäuse 6,3mm ( 1/4" ) Industrie taugliche Aluminium Ausführung  Belastbarkeit bis 3Kg Deckenmontage oder Wandmontagearm mit KugelkopfAbmessungen: Durchmesser Bef.Fuss: 80mm Rundmaterial / Gesamttiefe bis zum Ausleger: 155mm Schraubelement übliches Fotogewinde für Kameras oder Kameragehäuse.

6-60mm Varioobjektiv DC gesteuert mit 4pol Stecker  Für Megapixelkameras mit CS-Mount Anschluß  Vario-Obektiv für Megapixel Kameras 4pol DC-Stecker Range Brennweite 6-60mm Glas = IR-korrigiert ( Infrarot korrigiert )  Die große Objektivöffnung mit einem Bildformat von typisch 1/3“ gewährleistet eine höhere Lichtdurchlässigkeit und den Einsatz auch von Megapixel-Kameras mit einem größeren Bildformat .  Somit entstehen keine dunklen Ecken und eine perfekte Wiedergabe ist sowohl im 4:3 Bildformat als auch im 16:9 Bildformat gegeben. Die automatische Blendenverschlußzeit von F1,4 durch einschwenkbaren Spotfilter garantiert eine perfekte Bildwiedergabe bei Tag und Nacht auch unter extremen Beleuchtungsverhältnissen. Durch die IR-Vergütung ist eine stabile Fokussierung gewährleistet. Die geringe Dispersion und Reflektion der Linsenoberflächen des Objektivs vermeidet dadurch eine flaue Bildwiedergabe. Besonders hervorzuhebende Qualitätsmerkmale sind: Die scharfe Abbildung auch bei voll geöffneter Blende im Randbereich Die hervorragenden Modulationsübertragungsfunktionen Die hohe Transmission der optischen Gläser Das steckerfertige 4pol Anschlußkabel ermöglicht eine einfache Montage an Kameras mit 4pol Anschluß Technische Daten:  Bildformat 1/3zoll ( auch verwendbar bei 1/2,9zoll ) Bildsensoren  Brennweite 6-60mm  manueller Zoom, manueller Fokus, 2-fixierbare Regler für Zoom und Schärfe Blendenverschlußzeit  F1,4  Modulationstiefe >95% Spektralemission 400 - 1200 nm IR-Korrigiert Lichtstärke 98% Randunschärfe Oberhalb 90% Randhelligkeit Oberhalb 75% Fokusbereich Manuell 0,2 m - unendlich  Objektivbefestigung CS-Mount Auflagemaß 12,5mm Stromversorgung DC 8-16V Leistung 35 mA Regelzeit Ca. 2 Sek.  Anschluß Steckerfertiger 4poliger Objektivanschluß Eingangssignal DC-Spannung Einstellbereiche: An der Kamera 4pol Stecker für Spulen-Antrieb 190-Ohm / Steuerung 465-Ohm Temperatur-Einsatzbereich: -20°C bis +60°C Abmessungen DM 40mm ( Front ) danach 36mm / DC Drivebereich ca. 50mm mit Justierung 58mm Gesamtlange Korpus ca. 79mm

5-50mm Varioobjektiv DC gesteuert mit 4pol Stecker  Für alle Megapixelkameras mit CS-Mount Anschluß  Vario Obektiv für Megapixel Kameras DC Vario 5-50mm F1,6 IR-korrigiert. Die große Objektivöffnung mit einem Bildformat von typisch 1/2,7zoll...bis 1/4zoll gewährleistet eine höhere Lichtdurchlässigkeit und den Einsatz auch von Megapixel-Kameras mit einem größeren Bildformat .  Somit entstehen keine dunklen Ecken und eine perfekte Wiedergabe ist sowohl im 4:3 Bildformat als auch im 16:9 Bildformat gegeben. Die automatische Blendenverschlußzeit von F1,6 wird durch einschwenkbaren Spotfilter garantiert eine perfekte Bildwiedergabe bei Tag und Nacht auch unter extremen Beleuchtungsverhältnissen. Durch die IR-Vergütung ist eine stabile Fokussierung gewährleistet. Die geringe Dispersion und Reflektion der Linsenoberflächen des Objektivs vermeidet dadurch eine flaue Bildwiedergabe. Besonders hervorzuhebende Qualitätsmerkmale sind: Die scharfe Abbildung auch bei voll geöffneter Blende im Randbereich Die hervorragenden Modulationsübertragungsfunktionen Die hohe Transmission der optischen Gläser Das steckerfertige Anschlußkabel ermöglicht eine einfache Montage an Kameras mit 4pol Anschluß Technische Daten:    Für Kameras mit Bildsensor bis zu 6MP = 6MegaPixel ( Also geeignet für 1MP, 2MP, 3MP, 4MP, 5MP, 6MP ) Vario-Objektiv mit Brennweite 5-50mm F1,6 kürzeste Einstellentfernung 0,5m ( kürzesete Distand zum Objekt = 0,5m = 500mm )   Ideal für Bildchips mit 1/2,7"... 1/2,9" .... 1/3"... 1/4" Je nach Bildsensor sind folgende Sichtwibkel möglich : bei 1/2.7zoll = W: 65.7°(D )x 49.6°(H )x 36.9°(V ).... bis .. T: 5.2°(D )x 7°(H )x 5.2°(V ) bei 1/2.9zoll (3:2 )= W: 58.1°(D )x 47°(H )x 33.2°(V )... bis T: 8.1°(D )x 6.6°(H )x4.7°(V ) bei 1/3zoll = W: 57.0°(D )x 45,4°(H )x 31.2°(V )... bis T: 7.1°(D )x 5.6°(H )x 3.8°(V ) bei 1/4zoll = W: 42°(D )x 33°(H )x 25°(V )..... bis T: 5.9°(D )x 4.7°(H )x 3.6°(V ) manueller Zoom, manueller Fokus, IR korrigierte Linse : Ja Modulationstiefe >95% Spektralemission 400 - 1200 nm IR-Korrigiert Lichtstärke 98% automatische Blende, Iris = DC-Iris = DC-Drive mit 4pol Stecker üblicher CS-Mount Schraubanschluß Öffnungswinkel je nach Bildsensor 3,5° bis 65,7° Abmessung: Durchm. Front = 44mm,( mit DC-Drive : 50,9mm ) / Länge: 85,7mm mit Gewinde = 92,2mm Temperatur: -30°C bis +70°C Gewicht: 0,2Kg

Arbeitszeit an einer Kamera mit BNC-Ausgang die Signalart einstellen auf Video CVBS = FBAS Signal  Umstellen z.B. einer neuen 4in1 HD-Kamera mit BNC-Ausgang auf Videosignalart FBAS Video wie oft an älteren Kameraanlagen verwendet wird Arbeitsumfang ca. 15min Kameratechnik Arbeitszeit Signalart umstellen z.B. an einer BNC gebundenen Kamera die Signalart umstellen auf FBAS-Signal = Videosignal Analog  die neu eingestellte Signalart wird dann in unserer Servicewerkstatt mit dem Testgerät und Monitor in unserem Hause getestet    Test und Probelauf mit bewegten Bildern  Nur in unserer Servicewerkstatt gültig nicht vor Ort  Typische Anwendung neue 4in1 oder 3in1 oder 2in1 Kameras mit BNC-Ausgang über Koaxleitung

Varioobjektiv 3,5-8mm DC gesteuert mit 4pol Sensorkabel. Hochwertiges Varioobjekiv asphärisch und IR-korrigiert für Kameras aller Art bis 4MP Sensorchip Manuelles DC-Vario-Objektiv mit CS-Mount-Verschluß. Geeignet für alle Kameras mit DC-Objektivregelung. Geeignet für alle 1/3zoll und auch 1/4zoll Sensorchips FullHD Ja Technische Daten: Objektivbefestigung CS-Mount Vario-Focal Ja / Wide-Angel Ja / DC auto Iris Ja korrigierter ND Filter: Ja / RoHs Ja AT Aspehercal Lens: Ja DC Blende mit 4pol Stecker und 250mm Kabel integriert Brennweite 3,5....8mm F1.40-360 Öffnungswinkel Range 26,6...98°  Öffnungswinkel bei Einsatz mit Kameras 1/3zoll Sensor 35,4...77,6° Öffnungswinkel bei Einsatz mit Kameras 1/4zoll Sensor 43,2...97,9° Öffnungswinkel V = 26,6....57,6° 2-Drehregler fixierbar Zoom Manual / Focus Manual / Iris Auto DC Ja  Focusing Range min 0,4m ... bis unendlich ( manual ) Getestet von uns bereits ab 100mm OK  Stromversorgung über 4pol. Stecker über Kamera Leistung 23mA max. Anschluß steckerfertiger Objektivanschluß Temperatur-Einsatzberech: -20...+60°C Abmessungen (Ø  33,5mm x L 43,5mm ) Gewicht 48gr. Abbildung symbolisch.

CS Mount Objektiv 8mm mit IR LEDs für Nachtsicht Anschluss über Stecker Technische Daten: Objektiv mit 12 Infrarot LEDs 850-1200nm Wellenlänge Blende: Man. F1,8 Brennweite: 8mm Gewinde zur Kamera: CS-Mount Mit der integr. LED Beleuchtung geeignet für Kameras mit 4pol DC Objektivstecker Stromversorgung: 12V DC 90mA 4pol Steckerbelegung: Pin1=Plus Pin4=Minus / mit Objektiv mit Hohlstecker = Centerpin ( + Plus ) Bild2 Modulationstiefe: >80% Spektralemmisssion: 400-1200nm Lichtstärke: 98% Randhelligkeit: Oberhalb 60% Randunschärfe: Oberhalb 80% Objektivvergütung: JA (IR-korrigiert) Abmessungen: DM: 54mm H: 31mm

CS Mount Vario Objektiv 2,8-12mm DC gesteuert geeigent für 1/3zoll ( üblichste ) oder 1/3,2zoll oder auch 1/2.7zoll Bildchips in den Kameras bis 3MP mit DC-Auto Iris Blendenregelung Bei Kameras mit  1/3,2zoll Sensor = ca. 86-26 Grad hor.  Bei Kameras mit  1/3zoll Sensor = ca 97-27 Grad hor.  Brennweite Bereich Range 2,8....11mm Variofokal F1.4 Manueller Zoom Automatische Blende Gewinde CS Mount üblichste Ausführung  DC gesteuert DC Drive mit 4pol Stecker  Technische Daten: Ideal für Kamera Chipgröße 1/3“ (8.46mm) oder auch 1/3,2" oder 1,2,7zoll  Anschluss CS Mount ( üblichste ) Brennweite 2.8-12mm Lichtstärke F1.4 Bildwinkel 1/3“ Weitwinkelstellung 97.4° x 27.5° (Horizontal x Vertikal) Bildwinkel 1/3“ Telestellung 24.1° x 18.1° (Horizontal x Vertikal) Blendensteuerung Auto-Iris (DC-gesteuert) Fokussierung manuell Zoom manuell Back Focus (in air) Weitwinkel: 8.61mm Tele: 14.90 mm Spannungsversorgung Open 3.3V / Close 0.7V Umgebungs-Temperatur -20°C ..... +60°C Hintere Schnittweite 8.61 mm Kürzeste Einstellentfernung 0.3m Abmessungen 52.5 x 63.48 mm Gewicht 71 g
