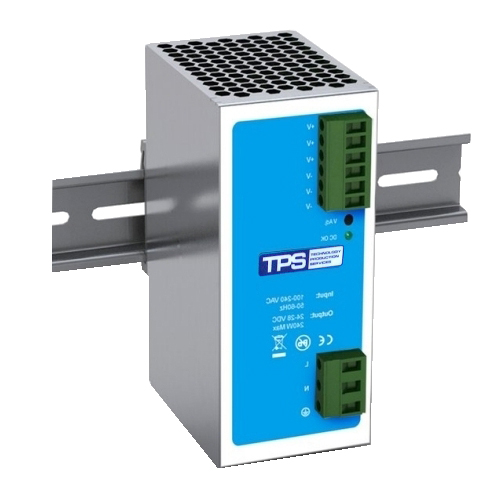

12V 20A Netzteil 12V 240W für DIN Hutschiene Eingang 100-250V

Produktinformationen "12V 20A Netzteil 12V 240W für DIN Hutschiene Eingang 100-250V"

12V 20A Netzteil direkt auf DIN-Schiene (Hutschienennetzteil) montierbar geschlossene Bauform

  • Einsatz bei Elektroverteiler und Schaltanlagen und Mess-, Regeltechnik, Automatisierung, Modellbau, SPS und Mikroelektronik, kleine Motore und natürlich auch LED-Beleuchtung wie in Hotels, Geschäften, Privat usw.
  • Somit verwendbar für Anwendungen im 12Volt Gleichspannungsbereich

Technische Daten:

  • geschlossene Bauform
  • konvektionsgekühlt = keine Lüfter also leise
  • berührgeschützte Schraubanschlüsse
  • Überlastschutz durch Strombegrenzung, auto recovery
  • Überspannungsschutz
  • Kurzschlussfest
  • hoher Wirkungsgrad
  • Parallel verwendbar mit weiteren Netzteilen der selben Serie ( parallel use and boost power )
  • PFC = Ja Power Factor Korrektur
  • LED-Anzeige für Power-Status
  • 100 % Burn-In-Test unter Volllast
  • 230V Eingangseitig nicht dimmbar
  • 12V Ausgangseitig dimmbar mit Option = 92-477-07080
  • eingebauter Entstörfilter, geringe Restwelligkeit

Technische Daten:

  • Eingangsspannung 100...250Vac (47..63Hz oder 120...370Vdc)
  • Ausgangsspannung: 12Vdc (Gleichspannung) stabilisiert
  • Feineinstellung über Poti 11...15V Frontseitig
  • Leistung: 240 Watt
  • Ausgangsstrom: max. 20A 0,5h bzw. 17A dauer
  • Restwelligkeit: 100mV
  • Line Regualtion: 1%
  • Wirkungsgrad: 90%
  • Überlastschutz: Ja
  • Übertemperaturschutz: Ja
  • Überspannungsschutz: Ausgang max. 17V
  • Automatischer Restart by more then 110-140%
  • 1x Status LEDs (DC ok)
  • Safety Norm: EN60950-1
  • Normen: IEC60950-1-2005+A1+A2 / EN60950-1-2006+A11+A1+A12+A2:2013
  • EN55022:2010 / EN55024:2010 / EN61000-3-2-A1+A2 / IEC61000-3-3:2013 / EN61000-3-3:2013
  • EC-NO 278-2009 EN50563:2011 / EN50581:2012
  • Low Voltage Directive 2014/35/EU
  • EMC Directive 2014/30/EU
  • ERP konform bei Last 0mA sinkt der Eigenverbrauch unter 0,5Watt
  • Betriebstemperaturbereich: - 20° ... + 70 °C
  • Anschluss über steckbare Schraubklemmen Ausgang: (3x(+) und 3x(-))
  • Anschluss über steckbare Schraubklemmen Eingang: 3x Klemmen (PE/N/L)

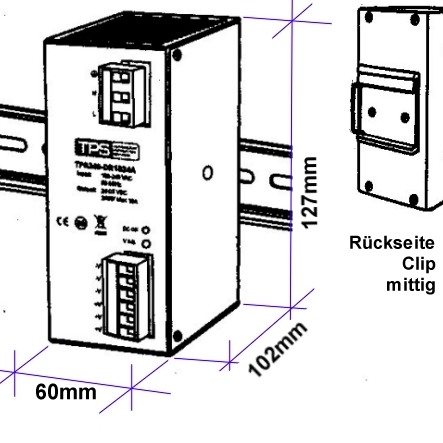

  • Abmessungen: B: 60mm T:102mm mit Klemmen 113mm H:127mm
  • Hutschienenclip anbei für übliche TS35 DIN Schiene
  • Gehäuse: Aluminium Lüftungsschlitze oben und unten - Lüfter Nein
  • Gewicht: 0,71kg

Umfangreiches Zubehör erhältlich siehe unter Zubehör Register

erhältlich auch in folgenden Varianten

  • 93-807-03024 = 24V  10W Hutschienen Netzgerät
  • 93-807-07012 = 12V  10W Hutschienen Netzgerät
  • 93-807-03025 = 24V  30W Hutschienen Netzgerät
  • 93-807-03023 = 12V  30W Hutschienen Netzgerät
  • 93-807-03026 = 24V  60W Hutschienen Netzgerät
  • 93-807-03038 = 12V  60W Hutschienen Netzgerät
  • 93-807-03027 = 24V 100W Hutschienen Netzgerät
  • 93-807-06150 = 24V 150W Hutschienen Netzgerät
  • 93-807-06180 = 12V 150W Hutschienen Netzgerät
  • 93-807-07240 = 24V 240W Hutschienen Netzgerät
  • 93-807-07120 = 12V 240W Hutschienen Netzgerät
