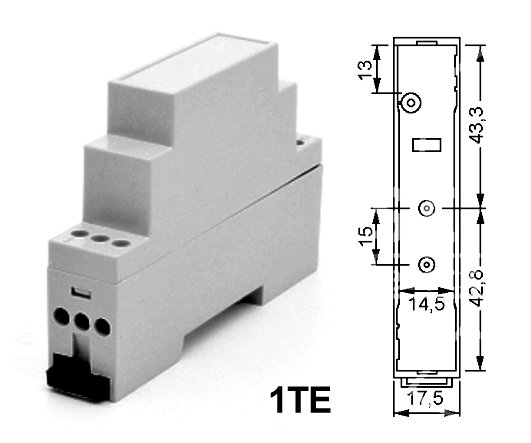

Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35

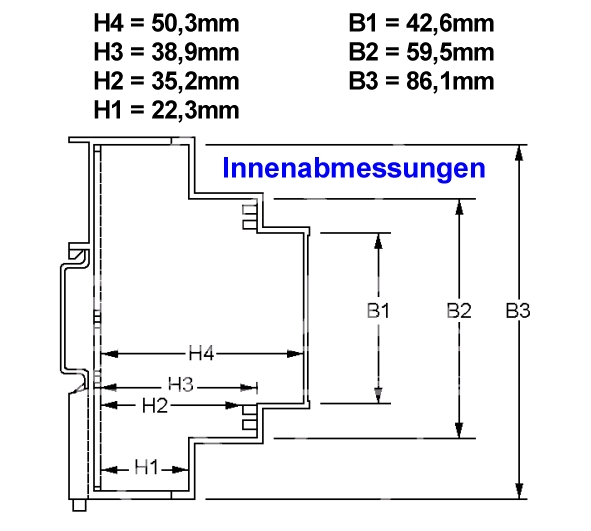

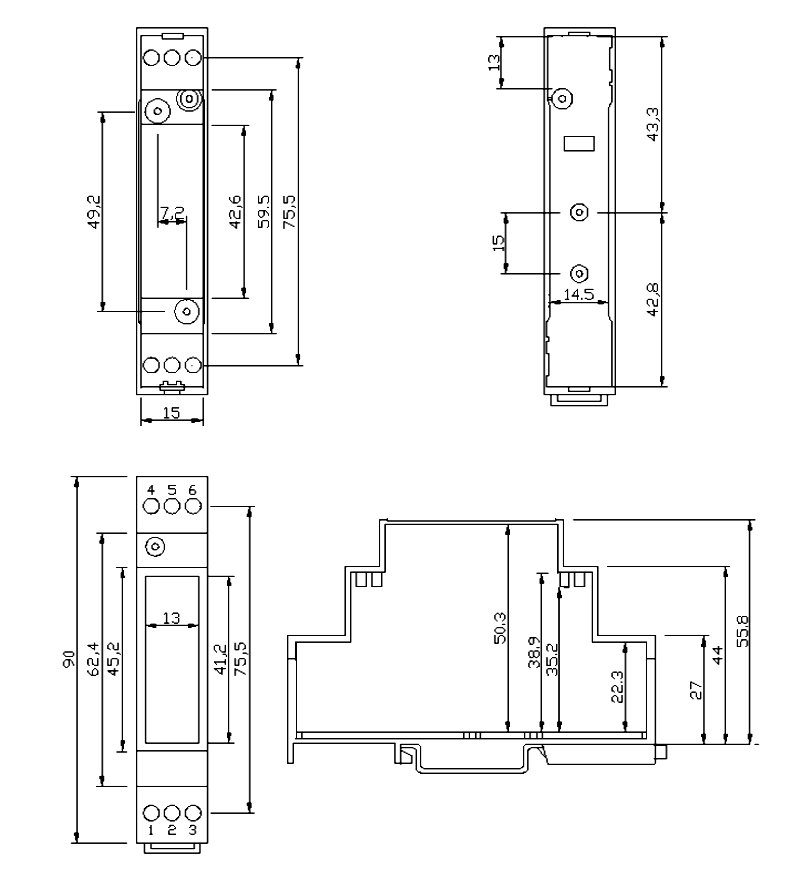

Hutschienengehäuse Leergehäuse Modulgehäuse für Platinen ... kleine Regler... Steuerungen .... u.s.w. Aufrastbar durch Schnappfuss auf klassische 35mm Hutschienen. Hutschienengehäuse, Platinen Leergehäuse, Modulgehäuse, für Montage auf DIN Schiene ( TS35 Hutschiene ) geeignet Schaltschrankbau, Hausverteiler.... Testschaltungen, Versuchsaufbauten ......  Aufrastbar durch Schnappfuss auf klassische 35mm Hutschienen Gehäuse Unter- und -Oberteil rasten ineinander ein und können verschraubt werden Schraub- oder Snap-in Verriegelung zwischen Boden und Deckel.  anschließen der Ein- und Ausgänge über Anreihklemmen RM 5,08 die sich z.B. dann auf der Platine befinden  Führungsnuten für einfache Leiterplattenmontage Innen Aufnahme für eigne Platinen, Prüf- und Testschaltungen usw.  ABS-Gehäuse mit Schnappfuß für Hutschienen wie im Schaltschrankeinbau, Hausverteilung üblich  für Hutschiene nach DIN EN 50022 Die üblichste Hutschienenbreite 35mm Breite ( 35/7,5 ode 35/15mm )  Gehäusematerial ABS,  Lieferung mit Schnappfuss für den Schaltschrankeinbau auf TS35 Hutschiene Farbe hellgrau ähnlich RAL7035 Abmessungen:  Aussenabmessungen: B: 35,0mm H: 55,3mm T: 90,0mm ( ohne Schnappfuß für Hutschiene )  Innenabmessungen:   B: 31,3mm H: 49,9mm / H2: 34,6mm / H3: 21,2mm ( H3 = bei Klemmen )  T: 86,0mm  Baubreite 2TE  Siehe auch Zeichnung  INFO: Zusatzinfo zu TE = Teileinheit = Baubreite ( z.B. Sicherungsautomat hat auch 1TE Baubreite ) Einbaubreite 1TE der Geräte soll nach der Norm DIN 43880 zwischen 17,5 und 18,0 mm

Hutschiene Trageschiene DIN-Schiene Montageschiene Eine der üblichste Montageschiene in Schaltschränken gelochte Ausführung verzinkt  Trageschiene gelocht 35mm breit (unten 21mm x 7,5mm Höhe ) Tragschiene DIN EN50022 / EN 60715 / EN 50022  Material verzinkt, sendzimirverzinkt Lochung: Ja = gelocht ( 5,2x18mm / 6,2x15mm ) Werkstoff Stahl Materialstärke 1mm    Länge: 500mm Breite: 35mm (oben) Breite: 21mm (unten) Bauhöhe 7,5mm

DIN Schienen  Gehäuse Universell verwendbares DIN Schienen bzw. Hutschienen Leergehäuse. Aufrastbar durch Schnappfuß auf klassische 35mm Hutschienen. Aussenabmessungen: B:55mm H:75mm T:109,5mm Innenabmessungen: B:49,5mm H: 71,2mm T:74mm somit max. 20 Klemmen Dieses neuentwickelte Kleinsteuer-Gehäusesystem aus Kunststoff bietet vielfältige Einsatzmöglichkeiten, zeichnet sich jedoch besonders für die horizontale und vertikale Leiterkartenmontage mit Anschlussklemmen aus, die schnell und bequem kontaktiert werden können. Die Befestigung von Ober- und Unterteil erfolgt durch Schnappbefestigung. Es wird auf jegliche Verschraubung verzichtet (Umweltkonzept), da alle Teile zum Rasten sind. Das Gehäuse kann mit Hilfe eines neuartigen Schnappfußes auf eine Hutschiene TS35 oder direkt, ohne sichtbare Schrauben, an die Wand montiert werden. (Bei Wandmontage Schnappfuß einfach umdrehen). Am Gehäuseoberteil ist auch eine Vertiefung für die Anbringung von Folientastaturen vorhanden. Gehäusematerial ABS, Farbe grau ähnlich RAL 7035.

LEERGEHÄUSE FÜR PLATINE auf eine DIN-SCHIENEN   DIN Schienen Gehäuse bzw. Hutschienen Leergehäuse LEERGEHÄUSE FÜR PLATINE auf eine DIN-SCHIENEN   Dieses neuentwickelte Kleinsteuer-Gehäusesystem aus Kunststoff bietet vielfältige Einsatzmöglichkeiten, zeichnet sich jedoch besonders für die horizontale und vertikale Platinen- bzw. Leiterkartenmontage mit Anschlussklemmen aus, die schnell und bequem kontaktiert werden können. Die Befestigung von Ober- und Unterteil erfolgt durch Schnappbefestigung. Es wird auf jegliche Verschraubung verzichtet (Umweltkonzept), da alle Teile zum Rasten sind. Das Gehäuse kann mit Hilfe eines neuartigen Schnappfußes auf eine übliche 35mm Hutschiene TS35 oder direkt, ohne sichtbare Schrauben, an die Wand montiert werden. (Bei Wandmontage Schnappfuß einfach umdrehen). Am Gehäuseoberteil ist auch eine Vertiefung für die Anbringung von Folientastaturen vorhanden. Gehäusematerial ABS Aufrastbar durch Schnappfuß auf klassische 35mm Hutschienen Aussenabmessungen: B:70mm H:75mm T:109,5mm Innenabmessungen: B:64,5mm H: 71,2mm T:74mm somit max. 26 Klemmen möglich Schutzggrad IP40  Farbe grau ähnlich RAL 7035 Zeichnung siehe weitere Bilder

LEERGEHÄUSE FÜR PLATINE auf eine DIN-SCHIENEN   DIN Schienen Gehäuse bzw. Hutschienen Leergehäuse LEERGEHÄUSE FÜR PLATINE auf eine DIN-SCHIENEN   Dieses neuentwickelte Kleinsteuer-Gehäusesystem aus Kunststoff bietet vielfältige Einsatzmöglichkeiten, zeichnet sich jedoch besonders für die horizontale und vertikale Leiterkartenmontage mit Anschlussklemmen aus, die schnell und bequem kontaktiert werden können. Die Befestigung von Ober- und Unterteil erfolgt durch Schnappbefestigung. Es wird auf jegliche Verschraubung verzichtet (Umweltkonzept), da alle Teile zum Rasten sind. Das Gehäuse kann mit Hilfe eines neuartigen Schnappfußes auf eine Hutschiene TS35 oder direkt, ohne sichtbare Schrauben, an die Wand montiert werden. (Bei Wandmontage Schnappfuß einfach umdrehen). Am Gehäuseoberteil ist auch eine Vertiefung für die Anbringung von Folientastaturen vorhanden. Gehäusematerial ABS, Farbe grau ähnlich RAL 7035. Aufrastbar durch Schnappfuß auf klassische 35mm Hutschienen Aussenabmessungen: B:100mm H:75mm T:109,5mm Innenabmessungen: B:94,5mm H: 71,2mm T:74mm somit max. 38 Klemmen möglich  Schutzggrad IP40 Farbe grau ähnlich RAL 7035 Zeichnung siehe weitere Bilder
