12V Netzteil 12V 1A 12W für 55mm Schalterdosen 230V Unterputz LED Netzteil

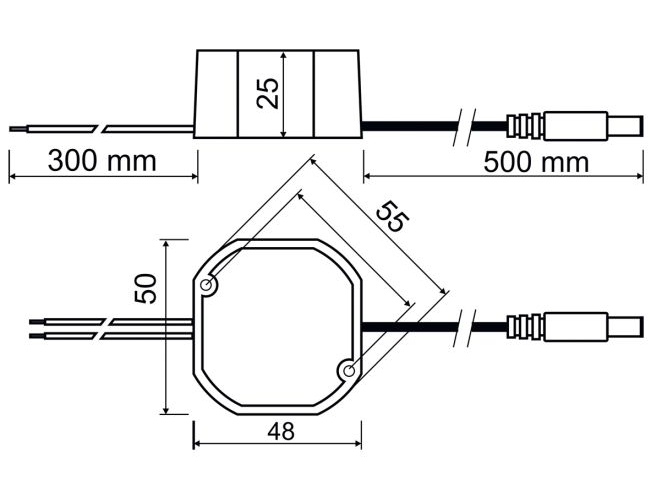

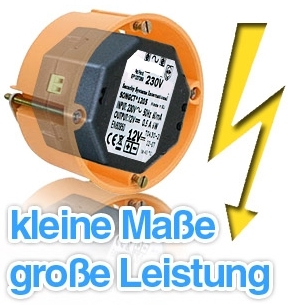

12V 1,5A Unterputz Netzteil - Einbaunetzteil im Kleinformat für Unterputz Schalterdosen, Kameragehäuse, Modellbau, LED Beleuchtungstechnik usw. Außerdem erspart es den unschönen Anblick eines Netzteils. Was wiederum vom Kunden sehr oft und zu Recht so erwünscht wird. Miniatur 12Volt DC Netzteil Weitbereichseingang 230Vac 50Hz (100-240VAC 50/60Hz) 12V stabilisierte Ausgangsspannung (DC Gleichspannung) Belastbarkeit Ausgang: bis max. 1,5A = 1500mA Ideal passend für den Einbau in Unterputzdosen; z.B. 55mm Schalterdosen, Wetterschutzgehäuse usw. die Einsatzmöglichkeiten sind vielfältig Temperatureinsatzbereich: -10°....+40°C   Integr. Thermoschutz, Kurzschlußschutz Anschlüsse Litzenkabel mit Hohlstecker 5,5x2,1mm ( Center Pin + )  Schutzgrad: IP67 Abmessungen 50x48mm ( siehe auch Zeichnung weitere Bilder ) Bauhöhe nur 28mm Dieses 12V Netzteil funktioniert nicht mit Motoren für Rolladensteuerung nicht für induktive Lasten geeignet

12V 22Watt Miniatur Netzteil  Ideal für LED Beleuchtung und oder die Kameratechnik verwendbar  12V 1,8A Netzteil Mininetzteil, Ultrakompakte 21,6Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen .12V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 12V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 12V Gleichspannung max. 1,8A Leistung: 21,6 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM20: Eingangsspannung: 230Vac (85-264Vac oder auch 120-370VDC ) Eingangsfrequenz: 50/60Hz (47...440Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 12V DC +/- 2,5% Ausgangsstrom: 0...1,8A max. Leistung: 21,6Watt Überspannungsschutz Ausgang: 13,8...16,2V ( Z-Diode ) Wirkungsgrad: 84% Restwelligkeit: 200mVpp max. (100Hz) Setup/Rise Time 1000ms / 20ms Arbeitstemperatur: -30°....+70°C Vibrationsfest bis 5G Standards: UL60950-1, TUV EN60950-1, EMC = Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, heavy industry level(surge L-N:1KV) criteria A Abmessungen: B:53 x T:27,2mm x H:24mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 20,8mm / Ausgang: 8,00mm / Lötstifte/Pin-Durchmesser: 1,04mm Pinabstand Eingang zu Ausgang: 45mm ( siehe Zeichnung ) Gewicht: 59g

12V 2A Netzteil IP67 Einbaunetzteil im Kleinformat für Kameragehäuse, Modellbau, LED-Technik, Beleuchtungstechnik usw. Außerdem erspart es den unschönen Anblick eines Netzteils. Was wiederum vom Kunden sehr oft und zu Recht so erwünscht wird. Miniatur 12Volt DC Netzteil Weitbereichseingang 230Vac 50Hz (100-240Vac 50/60Hz) 12Volt stabilisierte Ausgangsspannung (DC Gleichspannung) Belastbarkeit Ausgang: bis max. 2A = 2000mA Leistung: 24W = 12V 2A Load Regulation: 2% Maximum die Einsatzmöglichkeiten sind vielfältig Temperatureinsatzbereich: -30°....+45°C   Integr. Thermoschutz, Kurzschlußschutz Anschlüsse 2-adrige Litze Leitungslänge Eingangsspannung ca. 260mm  ( Blau=N und Braun=L )  Leitungslänge zum Endgerät ca. 450mm bei der 12V Zuleitung  Hohlstecker 5.5 x 2.1mm  ( Centerpin = Plus )  Maße Quer = Durchmesser 70mm / Höhe 30mm  2 Bohrungen integriert mit 3,3mm Durchmesser für die Befestigung mittels Schrauben fals nötig Schutzart IP67 Indoor-Outdoor  Zusatzinfo weitere MINI Ausführungen sind erhältlich ! Art-Nr 93-808-03490 = 12V 1A     Abmessungen 54mm H: 25mm für 55mm Dose mit Hohlstecker 5,5x2,1mm  Art-Nr 93-808-03445 = 12V 1A     Abmessungen 50mm H: 25mm für 55mm Dose mit Hohlstecker     Art-Nr 93-808-03455 = 12V 2A     Abmessungen 70mm H: 30mm für 70mm Dose mit Hohlstecker     Art-Nr 93-808-03488 = 24V 0,50A  =  500mA  Abmessungen 52mm H: 28mm  für 55mm Dose Art-Nr 93-808-03486 = 24V 0,75A  =  750mA  Abmessungen 57mm H: 25mm  für 60mm Dose    Art-Nr 93-808-03487 = 24V 1,25A  = 1250mA  Abmessungen 57mm H: 34mm  für 60mm Dose

12V 30W Mini Netzteil mit Schraubklemmen 91x28x40mm Minaturnetzteil Einsatz für LED Beleuchtung, Kamerastromversorgung, Industrie, Schaltschrankeinbau, Modellbau usw.  Ultrakompaktes 12V 30W Netzteil mit stabilisiertem Ausgang.  Kurzschluss und überlastgeschützt. Kompaktes Design Mini Ausführung.  Ausgang: 12V DC max. 2,5A Leistung 0 bis 30Watt belastbar ( keine Mindestlast )  Vollbereich kompakt geschützt gegen:  Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion  Isolationsklasse II  Technische Daten:  Eingangsspannung typisch: 230Vac (85-264Vac 50/60Hz )  Eingangsfrequenz typisch: 50/60Hz (47...440Hz )  Standby Verbrauch nach ERP / EuP kleiner 0,1W  Ausgangsspannung bei voller Last: 12V DC Gleichspannung  +/- 2,5%  Ausgangsstrom: 0...2,5A  Belastbarkeit 0-30W max. Leistung: 30,0Watt Überspannungsschutz Ausgang: 12,6...16,2V ( Z-Diode ) Wirkungsgrad: 88%  Restwelligkeit: 150mVpp max. Setup-, Rise-Time 1000ms / 30ms 230VAC  Arbeitstemperatur: -30°....+70°C  Vibrationsfest bis 5G 10min  Standards: UL60950-1, TUV EN60950-1,  EMC = Compliance to EN55032 (CISPR32) Class B, EN61000-3-2,-3, EAC TP TC 020 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, heavy industry level (surge L-N : 1KV), criteria A, EAC TP TC 020 Abmessungen: L mit Klemmen: 91mm B: 39,5mm H: 28,5mm  Befestigungs-Lochabstand: 80mm  Anschluss über 4 Schraubklemmen ( 2x Eingang + 2x Ausgang )  Gewicht: 94gr

24V 1A Netzteil Unterputz Netzteil für 70mm Dosen - Einbaunetzteil im Kleinformat Spezielles Miniaturnetzteil mit Eingang 230Vac 50Hz Stabilisierte Ausgangsspannung von 24V (Gleichspannung) Belastbarkeit: 1,00A max. Außerdem erspart es den unschönen Anblick eines Netzteils Was wiederum vom Kunden sehr oft und zu Recht so erwünscht wird. Ideal passend für den Einbau in Unterputzdosen; z.B. 70mm Schalterdosen, Wetterschutzgehäuse usw. Die Einsatzmöglichkeiten sind vielfältig Eingangsspannung typisch 230Vac ( 90-264VAC ) 47-63Hz  Ausgang 24Volt Gleichspannung Belastbarkeit Ausgang: 0...1,0A = 1000mA = bis zu 24Watt Restwelligkeit: 200mV RMS Effektivität: 86% / Standby Power 75mW / EfficiencLevel VI  Kabelanschluss über ca. Litzenkabel ( 300mm Input / 500mm Output ) Litzenkabel = Rot ( + ) / Black ( - ) = 24V Ausgang Isolationsklasse II EMV Normen: EN 55032 Sicherheitsnormen: EN 62368-1 Erfüllt derzeit soweit alle wichtigsten Normen wie EddiciencLevel VI Applikationen: EN62368-1:2014+A11:2017 EMC / EMV = EN55032:2015 ; EN55035:2017 EN61000-3-2:2019 ; EN61000-3-3:2013+A1:2019 ROHS = 2015/863/EU : EN 63000:2018 Schutzgrad IP67  Outdoor + Indoor tauglich  Temperatur-Einsatzbereich: -10...+40°C Abmessungen DM = 60mm / 61,5mm / 57mm / H: 30mm ( siehe auch Zeichnung weitere Bilder ! )  Bautiefe bzw. Bauhöhe nur 30mm Das stabilisierte Mini-Einbaunetzteil dient der Spannungsversorgung Ihrer 24V Verbraucher egal ob LED-Technik, Videokomponenten, Steuerungen usw. Mit seinen kompakten Maßen eignet es sich besonders gut zum Einbau in 55 mm Unterputzdosen und überall dort, wo wenig Platz für die Stromversorgung vorhanden ist. Zusatzinfo : ähnliche Miniatur-Netzteile mit 24VDc wären z.B. ( ggf. Nr unter Suche eingeben )   Art-Nr 93-808-03485 = 24V  500mA 12W Netzteil Unterputz Netzteil für Doseneinbau ( Schalterdosen )  Art-Nr 93-808-03486 = 24V  750mA 18W Netzteil Unterputz Netzteil für Doseneinbau ( Schalterdosen )  Art-Nr 93-808-03487 = 24V 1250mA 30W Netzteil Unterputz Netzteil für Doseneinbau ( Schalterdosen )  Art-Nr 93-806-00469 = Netzteil Mini Modul 30W 230V auf 24VDC  1,3A = 30Watt Abm 91x28x40mm Schraubkontakte  Art Nr 93-806-00464 = Netzteil Mini Modul 22W 230V auf 24VDC  0,9A = 22Watt Abm 53x27x24mm Lötstifte

24V Netzteil Unterputz Netzteil für Dosen - Einbaunetzteil im Kleinformat Spezielles Miniaturnetzteil mit Eingang 230Vac 50Hz Stabilisierte Ausgangsspannung von 24V (Gleichspannung) Belastbarkeit: 0,5A max Außerdem erspart es den unschönen Anblick eines Netzteils Was wiederum vom Kunden sehr oft und zu Recht so erwünscht wird. Ideal passend für den Einbau in Unterputzdosen; z.B. 55mm Schalterdosen, Wetterschutzgehäuse usw. Die Einsatzmöglichkeiten sind vielfältig Eingangsspannung typisch 230Vac ( 100-240VAC ) Ausgang 24Volt Gleichspannung Belastbarkeit Ausgang: 0...0,50A = 500mA = bis zu 12Watt Toleranz +/- 2%  Temperatureinsatzbereich: -20°....+50°C  Schutzgrad IP20 ( Indoor tauglich ) komplett vergossen mit schwarzer Gussmasse Integr. Thermoschutz, Kurzschlußschutz Die Anschlüsse werden sowohl am Eingang als auch am Ausgang durch mit Litze realisiert Leistungsfaktor PF 0,9 Anschlussmöglichkeit offene Kabel Schutzklasse II IP-Schutzart IP 20 Abmessungen  Durchmesser 53mm Höhe 25mm  Bautiefe bzw. Bauhöhe nur 25mm Das stabilisierte Mini-Einbaunetzteil dient der Spannungsversorgung Ihrer 24V Verbraucher egal ob LED-Technik, Videokomponenten, Steuerungen usw. Mit seinen kompakten Maßen eignet es sich besonders gut zum Einbau in 55 mm Unterputzdosen und überall dort, wo wenig Platz für die Stromversorgung vorhanden ist. Zusatzinfo : ähnliche Minatur-Netzteile mit 24VDc wären z.B. ( ggf. Nr unter Suche eingeben )  Art-Nr 93-808-03485 = 24V  500mA 12W Netzteil Unterputz Netzteil für Doseneinbau ( Schalterdosen )  Art-Nr 93-808-03486 = 24V  750mA 18W Netzteil Unterputz Netzteil für Doseneinbau ( Schalterdosen )  Art-Nr 93-808-03487 = 24V 1250mA 30W Netzteil Unterputz Netzteil für Doseneinbau ( Schalterdosen )  Art-Nr 93-806-00469 = Netzteil Mini Modul 30W 230V auf 24VDC  1,3A = 30Watt Abm 91x28x40mm Schraubkontakte  Art Nr 93-806-00464 = Netzteil Mini Modul 22W 230V auf 24VDC  0,9A = 22Watt Abm 53x27x24mm Lötstifte
