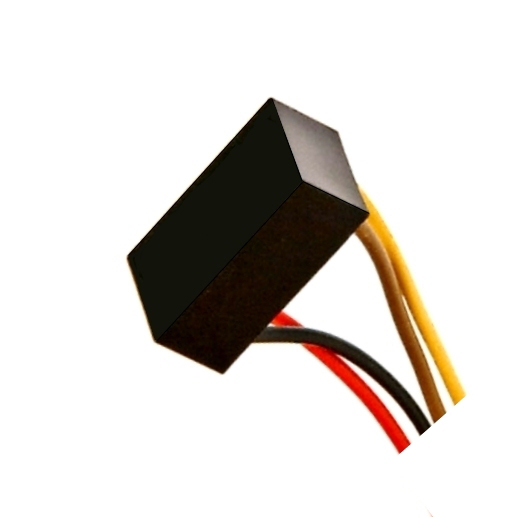

LED Treiber 600mA Eingang12V oder 24V Ausgang 600mA Konstantstrom

Produktinformationen "LED Treiber 600mA Eingang12V oder 24V Ausgang 600mA Konstantstrom"

600mA LED Treiber für den Betrieb mit 12V oder 24V in KFZ, Caravan, 12V oder 24V Netzteilen. Somit können 1..10 Stück der 600mA LEDs in Reihe problemlos betrieben werden

Typischer Einsatz auch für 600mA LED Aufbau-Panel für Caravan, Wohnmobil usw. da Speispannung 12V oder 24V sein darf.

Weiße oder Bunte High-Power-LEDs bieten unendlich viele Einsatzmöglichkeiten - nicht nur in Kleintaschenlampen, Signalleuchten oder Modellbau sonder auch mit LED Panels, Deckenleuchten usw. Um diese LEDs in betreiben zu können, benötigen Sie jedoch eine entsprechende Spannung und eine Strombegrenzung.

Diese elektronische Strombegrenzung ist für direkte Speisung von 600mA Konstantstrom High-Power-LEDs ausgelegt.  Integrierte Strombegrenzung und Schutzbeschaltung sorgen für eine lange Lebensdauer der LEDs.

Es können je nach Type der Leds bis zu 10 LEDs in Reihe geschaltet werden.

  • 600mA Konstantstromausgang ( CC )
  • weiter Eingangsspannungsbereich bis 36VDC
  • DC/DC Wandler bzw. DCDC Konverter
  • Hoher Wirkungsgrad
  • Schutz gegen: Kurzschluss und Übertemperatur
  • geeignet zur Ansteuerung von LED-Beleuchtung

Technische Daten:

  • Eingangsspannung: 12V oder 24V typisch (Autom. Weitbereichseingang 9...28VDC)
  • Ausgangsstrom: 600mA ( Konstantstrom = CC )
  • Anzahl der 600mA CC LEDs je nach Eingangsspannung
  • Anzahl max  9 LEDs je 600mA bei Input 12V DC ( siehe auch Datenblatt Kurve weitere Bilder )
  • Anzahl max 11 LEDs je 600mA bei Input 24V DC ( siehe auch Datenblatt Kurve weitere Bilder )
  • Anzahl max 11 LEDs je 600mA bei Input 28V DC ( siehe auch Datenblatt Kurve weitere Bilder )
  • INFO: Natürlich kann auch nur eine 600mA LED Lampe angesteuert werden. !
  • Leistungsbereich Ausgang: 0,5....15Watt max. 16,8 Watt
  • Wirkungsgrad: 91% bei Input 24VDC / 87% bei Input 12VDC
  • Kühlung durch freie Konvektion
  • integrierte EMV-Filter (nach EN55015 und FCC Teil 15), ohne zusätzliche Eingangsfilter und Kondensatoren
  • digitale PWM und oder analoge Spannungs-Dimmung ( nicht zwingend nötig )
  • Dimmbar über Poti oder Steuergerät im Bereich von >2 .... 10VDC (
  • Schutz gegen: Kurzschluss und Übertemperatur
  • geeignet zur Ansteuerung von LED-Beleuchtung
  • Schutznorm: IP67 Wasserfest Outdoor Indoor tauglich
  • Vibrationsfest bis 2G 10min im Bereich 10...500Hz
  • Temperatureinsatzbereich: -40°...+71°C
  • Anschlüsse: 100mm Litze 5x 0,75qmm
  •     Schwarz = Eingang - Minus
  •     Rot = Eingang + Plus
  •     Blau = Ausgang - Minus
  •     Gelb = Ausgang + Plus
  •      Weiss = Remote ON/OFF oder Dimmfunktion 2..10V ( poti oder Steuergerät 0-10V )
  • Abmessung: B: 20,30mm / L: 31,80mm / H: 12,20mm
  • Gewicht: 18gr

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Ähnliche Artikel

LED Treiber 500mA - Eingang 12V oder 24V - 15W Konstantstrom Ausgang 500mA
LED Treiber 500mA - Eingang 12V oder 24V - 15W Konstantstrom Ausgang 500mA
Mit dieser 500mA LED Treiber-Platine können 1..9 (10) Stück der 500mA LEDs in Reihe betrieben werden. High-Power-LEDs bieten unendlich viele Einsatzmöglichkeiten - nicht nur in Kleintaschenlampen, Signalleuchten oder Modellbau sondern auch mit LED Panels usw. Um diese LEDs betreiben zu können, benötigen Sie jedoch eine entsprechende Spannung und eine Strombegrenzung Diese elektronische Strombegrenzung ist für direkte Speisung von High-Power-LEDs ausgelegt Integrierte Strombegrenzung und Schutzbeschaltung sorgen für eine lange Lebensdauer der LEDs Es können bis zu 10 LEDs in Reihe geschaltet werden 500mA Konstantstromausgang weiter Eingangsspannungsbereich 12V 24V bis 36V DC DC/DC Wandler bzw. DCDC Konverter Hoher Wirkungsgrad und Sehr klein !  Schutz gegen: Kurzschluss und Übertemperatur geeignet zur Ansteuerung von LED-Beleuchtung Auch ideal geeignet als Ersatzteil, Ersatztreiber für die Reparatur von Leuchten aller Art Technische Daten: Eingangsspannung: 12V oder 24V typisch (4,5-36VDC) Ausgangsstrom:  500mA (Konstantstrom) getestet auch mit LED Leuchten im im Bereich 470-550mA ( Somit auch ideal für Reparaturen ) Anzahl max 9-10 LEDs je 350mA (-2%) je nach Input bis 36V DC Output Current Stability Vin=36V, Vout =1-9 (10) LEDs Leistungsbereich Ausgang: 1-14Watt max. 15 Watt Bei Betrieb mit 12V am Eingang können 7-9Watt Leistung abgerufen werden Bei Betrieb mit 24V am Eingang können max 15Watt Leistung abgerufen werden Wirkungsgrad: 96% Schutznorm: IP67 Abmessung:  B: 12,55mm / L: 22,10mm / H: 8,50mm / Temperatureinsatzbereich: -40°...+85°C Anschlüsse: 100mm Litze 4x 0,75qmm Braun = Ausgang LED Kathode (-) Gelb = Ausgang LED Anode (+) Rot = Eingang DC Netzteil (DC Supply) Schwarz = Eingang DC Netzteil (Do not connect to -Vout = Braun)

25,50 €*
LED Treiber 300mA - Eingang 12V oder 24V - 15W Konstantstrom Ausgang 300mA
LED Treiber 300mA - Eingang 12V oder 24V - 15W Konstantstrom Ausgang 300mA
300mA CC Led Treiber Konstantstrom ( Universal Treiber )  Mit dieser 300mA LED Treiber-Platine können 300mA Konstantrom Lampen bzw. Konstantstromleuchten oder auch 1..9 (10) Stück der 300mA einzel LEDs in Reihe betrieben werden. z.B. Weiße High-Power-LEDs mit 300mA bieten unendlich viele Einsatzmöglichkeiten - nicht nur in Kleintaschenlampen, Signalleuchten oder Modellbaulampen sondern auch 300mA LED Panels, LED Deckenleuchten usw. können damit betrieben werden.  Um diese 300mA Leuchtmittel betreiben zu können, benötigen Sie jedoch eine entsprechende 12V oder 24V DC Spannungsversorgung bzw. ein 12V oder 24V LED Netzteil  Diese elektronische Strombegrenzung ist für direkte Speisung von High-Power-LEDs ausgelegt Integrierte Strombegrenzung und Schutzbeschaltung sorgen für eine lange Lebensdauer der LEDs 300mA Konstantstromausgang für 300mA Lampen bzw. 300mA Deckenleuchten bzw. 300mA Leuchmittel aller Art  oder bis zu max 9-10 der 300mA Einzel LEDs in Reihe geschaltet werden.  weiter Eingangsspannungsbereich bis 36V DC  Typischer Einsatz 12V DC oder 24V DC  DC/DC Wandler bzw. DCDC Konverter Die Ausgangsspannung passt sich automatisch an an das 300mA Leuchtmittel an  DCDC Aufwärtswandler mit 300mA Konstantstromausgang  Hoher Wirkungsgrad Sehr klein in der Bauform ! Schutz gegen: Kurzschluss und Übertemperatur geeignet zur Ansteuerung von 300mA Konsantstrom LED Beleuchtung Technische Daten: Eingangsspannung: 12V oder 24V typisch ( Autom.Eingangsbereich 4,5...36VDC) Ausgangsstrom:  300mA ( CC = Konstantstrom ) Geeignet für alle 300mA LED Leuchtmittel  Bei Betrieb mit 12V am Eingang können 7-9Watt Leistung abgerufen werden  Bei Betrieb mit 24V am Eingang können max 15Watt Leistung abgerufen werden  Anzahl max 9-10 LEDs je 300mA (-2%) je nach Input bis 36V DC Output Current Stability Vin=36V, Vout =1-9 (10) LEDs Leistungsbereich Ausgang: 1-14 Watt max. 15 Watt Wirkungsgrad: 96% Schutznorm: IP67 Abmessung:  B: 12,55mm / L: 22,10mm / H: 8,50mm / Temperatureinsatzbereich: -40°...+85°C Anschlüsse: 100mm Litze 4x 0,75qmm Braun = Ausgang LED Kathode (-) Gelb = Ausgang LED Anode (+) Rot = Eingang DC Netzteil (DC Supply) Schwarz = Eingang DC Netzteil (Do not connect to -Vout = Braun)  Zusatzinfo: demnächst gibt es die Vref-Version mit selber Nummer jedoch mit sechs Drähten, muss aber nicht zwingend verdrahtet werden, ist gedacht zum analogem Dimmen über ein 10K Poti ( siehe weitere Bilder )

18,90 €*
%

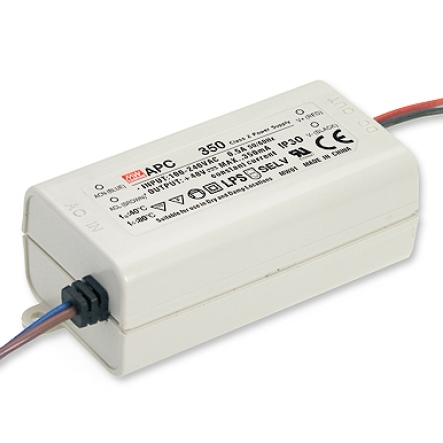

LED Treiber 350mA Konstantstrom bis 16W Eingang 230V
