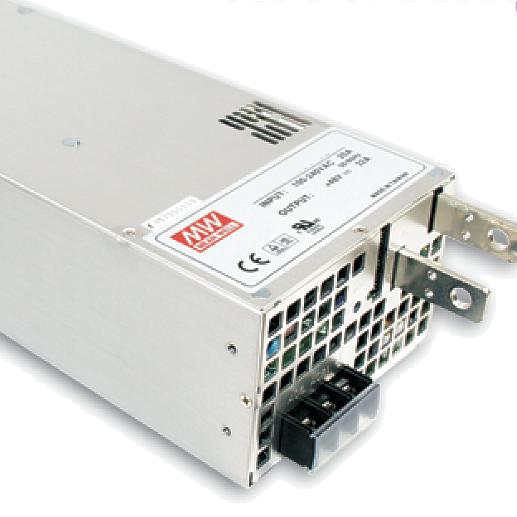

12V Netzteil 12V 1500W 125A Case Schaltnetzteil Industrie Ausführung
Artikelnummer: 93-807-00255
Produktinformationen "12V Netzteil 12V 1500W 125A Case Schaltnetzteil Industrie Ausführung"
12V 125A Netzteil 12V stabilisierte Gleichspannung nachstellbar von 10...13,5V
Solides Netzteil in Case Ausführung für den Universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die 12V Gleichspannung benötigen
Besonderheit:
- Hochleistungs Netzteil

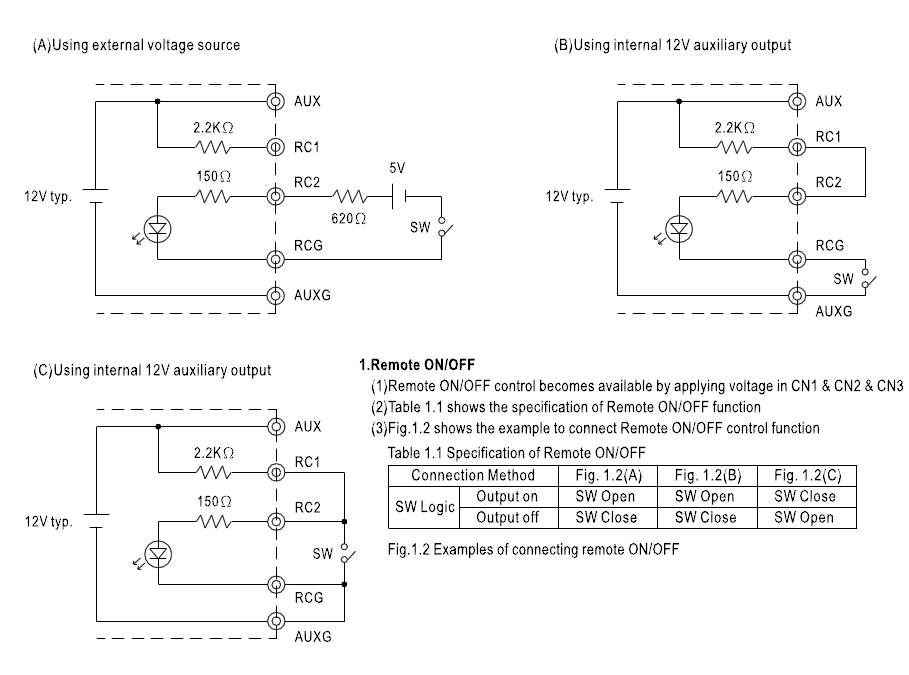

- Fernsteuerbar (Remote ON/OFF)
- EMI Entstörfilter
- Kleine Bauform trotz 1500W Leistung

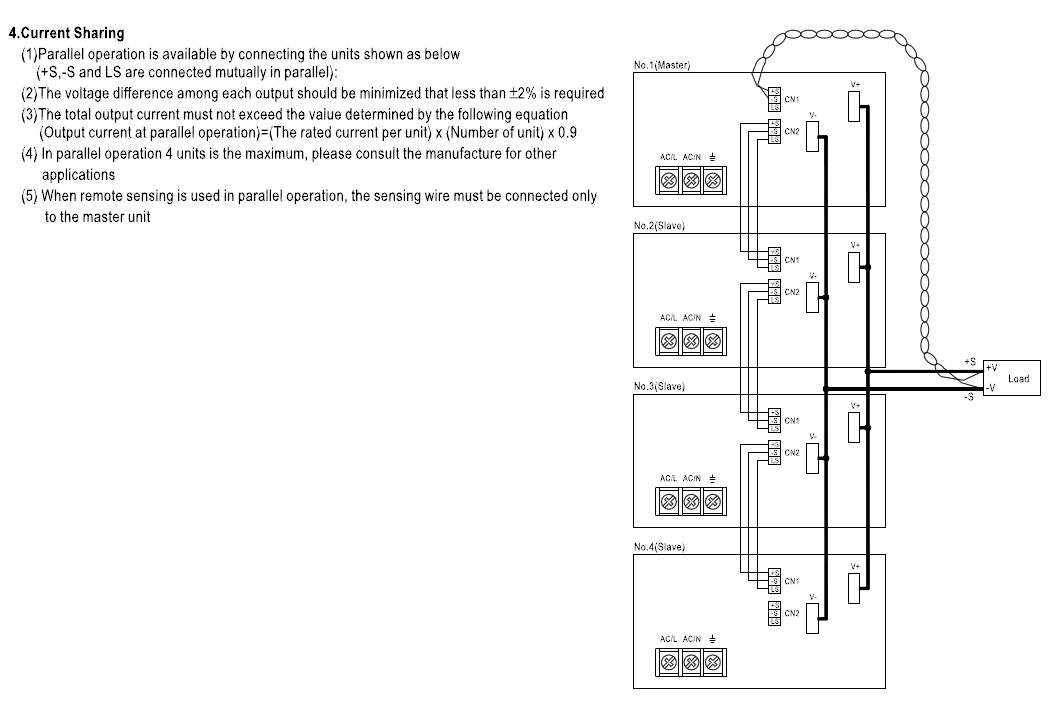

- Parallel Funktion für Leistungserhöhung mit weiteren Netzteilen
Technische Daten:
- Spannung 230VAC typisch
- Eingangsspannungsbereich: 90..264Vac oder 120V..370Vdc
- Netzfrequenz Eingang bei AC 47...63Hz
- Schraubanschlüsse 1x Schiene für (+)Plus / 1x schiene für (-)Minus

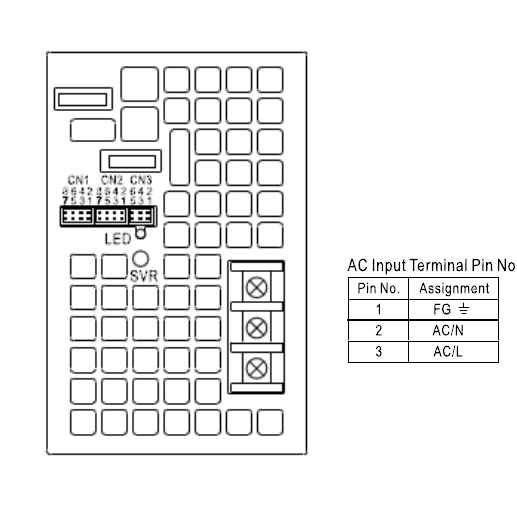

- Schraubanschlüsse 3x Input PE / L / N

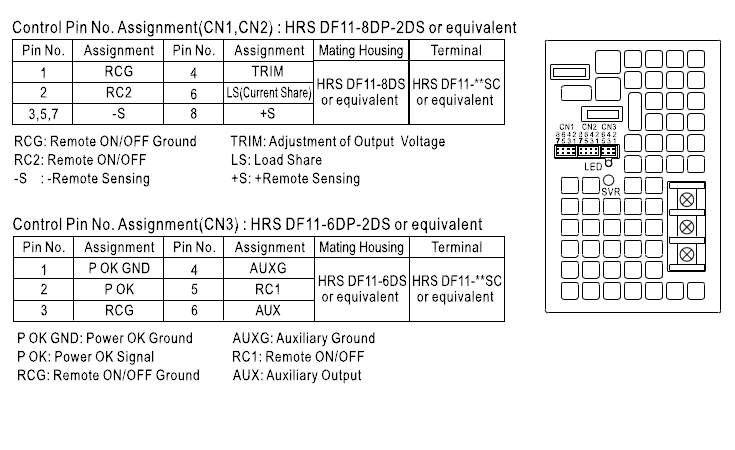

- Steckkontakt für Steuerfunktionen: Remote On/Off, Brückenbetrieb..
- Belastbarkeit bzw. Leistung: 1500 Watt
- Ausgangsspannnung: 12V stabiliserte Gleichspannung
- Ausgangsspannung über Poti nachstellbar (10...13,5V)
- Restwelligkeit nur 150mV
- Belastbarkeit Ausgang 0...125A
- Kurzschlussfest mit Restart Funktion
- Setup-Time: 1500mS
- Rise Time: 100ms (230Vac)
- Hold up time: 10ms (230Vac)
- Überlastschutz 105-135% ratet output Power
- Überspannungschutz 115-135% (13,8-16,8V)
- Soft-Start mit Strombegrenzung
- Eingebauter Entstörfilter
- Effektivität: 87%
- 100% Burn-In Test unter Vollast
- Temperatur Einsatzbereich: -20°...+70°C

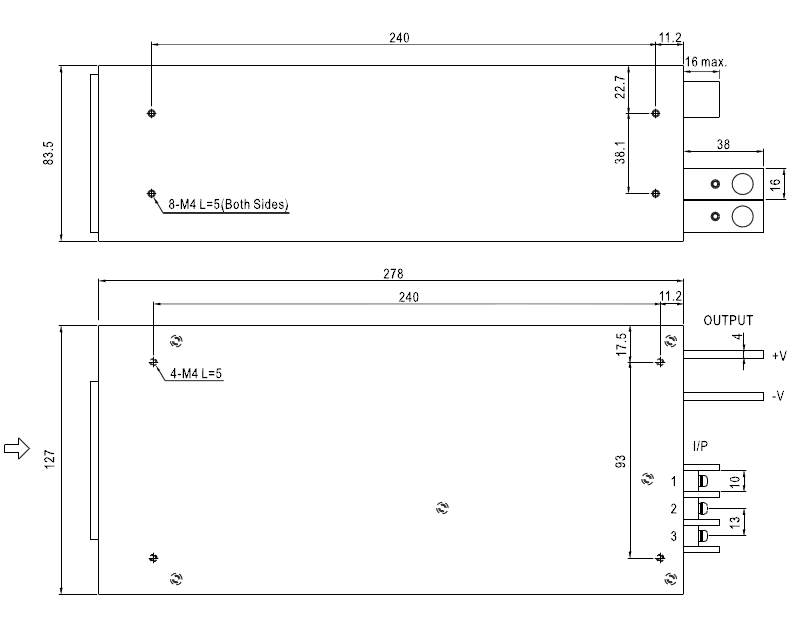

- Abmessungen: T bzw. L:278mm H:129mm B:127mm
- Anschluss über Schraubklemmen
- Orginale Winkel von Herstellerseite gibt es nicht; es muß immer ein Standad L-Metallwinkel etwas angepasst werden
- Am Boden und seitlich befinden sich M4 Innengwinde wo das Netzteil befestigt werden kann ( max Tiefe 5,0mm )
- Befestigung z.B. M4 Schraubem mit max 5mm tiefe und Std. L-Winkel ebenso möglich ( siehe Zeichnung weitere Bilder )
- Befestigung mit optionalem Hutschienenclip möglich muß leider auch angepasst werden ( siehe Zubehör-Register )
- Abmessungen: T:278mm H:84mm B:127mm
- Gewicht: 2,75kg
Optional ist noch zusätzlich erhältlich zur Befestigung ( fals Sie das benötigen wäre unsere Empfehlung wie folgt )
- Bst Nr.: 93-808-03210 = DIN Befestigungstreifen 140x20mm zu MW SNT ( muß ein Loch nachgebohrt werden )
- Bst Nr.: 93-808-03250 = 175mm DIN Schienen Hutschienenclip ( muß jedoch 2x Loch nachgebort werden )
- Optional ist noch zusätzlich erhältlich Anschlußkabel
- Bst Nr .: 42-772-01230 = 35qmm Kabelsatz - Rot + Schwarz jeweils 1m lang mit mit Ringschuhen
- Bst Nr .: 42-772-01200 = 35qmm Kabelsatz - Rot + Schwarz jeweils 2m lang mit mit Ringschuhen
- Alternativen je nach Projekt und Einsatz
- Bst Nr : 42-772-00760 = 25qmm Kabel Schwarz ( für Minus 24V ) Meterware ohne Ringschuhe
- Bst Nr : 42-772-00750 = 25qmm Kabel Rot ( für Plus 24V ) Meterware ohne Ringschuhe
- Bst Nr.: 31-843-00045 = Sicherungshalter 2-fach für AGU Fuse vergoldet zum anschrauben 103x47x32mm
- Bst Nr.: 31-842-00470 = 70A AGU-Fuse vergoldet
- Bst Nr.: 39-400-00200 = Sicherungshalter 1-fach.MEGA Fuse Sicherungen M8 mit Deckel bis 400A
Optional ist noch zusätzlich erhältlich zu diesem Netzteil ( Nicht zwinden nötig - nur für Remote und Steuer Anwendung )
- Bst Nr : 40-874-00390 = Adapterkabel 8pol Pfostenkabel CN1 CN2 für Regelung oder Remote ON/OFF
- Bst Nr : 40-874-00385 = Adapterkabel 6pol Pfostenkabel CN3 für Mess und Remote
- Bst Nr : 21-817-00510 = ext Poti zum externen einstellen 20-26,4V = 5KOhm LIN 6mm Achse Metall
- Bst Nr : 21-817-00510 = ext Poti zum externen einstellen 20-26,4V = 4,7Kohm LIN 6mm Achse KST
Anmelden
Zubehör
%
Kabelkit SYNCKABEL 8pol Steuerleitung für MeanWell CN1 CN2 CN100 8pol Stecker zur Netzteile Serie
8pol Stecker zu MeanWell Kabelkit bzw. Steuerleitung für MeanWell Netzteile der RSP Serie usw. für Meanwell Serie Netzteile mit 8pol Stecker mit RM2 für Remote, Sens und Brückung von mehrer Netzteilen selber Bauart z.B. CN1 / CN2 ( HRS DF11-8DP-2DS ) zu RSP1000 / RSP1500 / RSP2400 / RSP3000 ... z.B. CN-100 HRPG-300 ( G-Serie ) u.v.w.m. Bestehend aus: Spezieller 8-polige Mini Pfostenverbinder ( 1x 8pol Stecker auf Litzenkabel ) wie folgt: 8-poliger Mini Pfostenverbinder 9,0x4,0mm (zweireihig) für Remote und Controlling Aufgaben an den Netzteilen ( siehe auch weitere Bilder ) Rastermass RM2 (7,2x4,2mm RM1,75 ) Für reine Remoteaufgaben an nur einem Netzteil wird nur 1-Stück benötigt ! Um z.B. 2x selbe Netzteile zu syncronisieren ( siehe auch weitere Bilder ! ) benötigten Sie in den meisten Fällen 3 Stück dieser 8pol Steckverbinder ( CN1 / CN2 / CN100 ) Kabelänge ca. 200mm Lieferumfang: 8pol Mini Stecker mit 200mm Steuerkabel auf Litze inkl. Beiblatt mit Belegung ( Pinlayout ) Zusatzinfo dieses Kabelsätze oder Einzelteile sind wie folgt erhältlich : Bst Nr 40-874-00380 = 6pol Pfostenverbinder mit Crimp-Lötkontakte ( 100er Pack Bu + 100Kontakte ) Bst Nr 40-874-00385 = 6pol Kabelsatz mit Pfostenverbinder und Litzenkabel Bst Nr 40-874-00392 = 8pol Pfostenverbinder mit Crimp-Lötkontakte ( 100er Pack Bu + 100Kontakte ) Bst Nr 40-874-00390 = 8pol Kabelsatz mit Pfostenverbinder und Litzenkabel Bst Nr 40-874-00396 = 10pol Pfostenverbinder mit Crimp-Lötkontakte ( 100er Pack Bu + 100Kontakte ) Bst Nr 40-874-00395 = 10pol Kabelsatz mit Pfostenverbinder und Litzenkabel
19,90 €* 29,95 €* (33.56% gespart)
DIN Schienen Hutschienenclip 175mm Clip
Hutschienen mit Halteclip 175mm Abmessungen: B:175mm x H:48mm Materialstärke: 2,5mm Material: Aluminium
Ab 6,80 €*

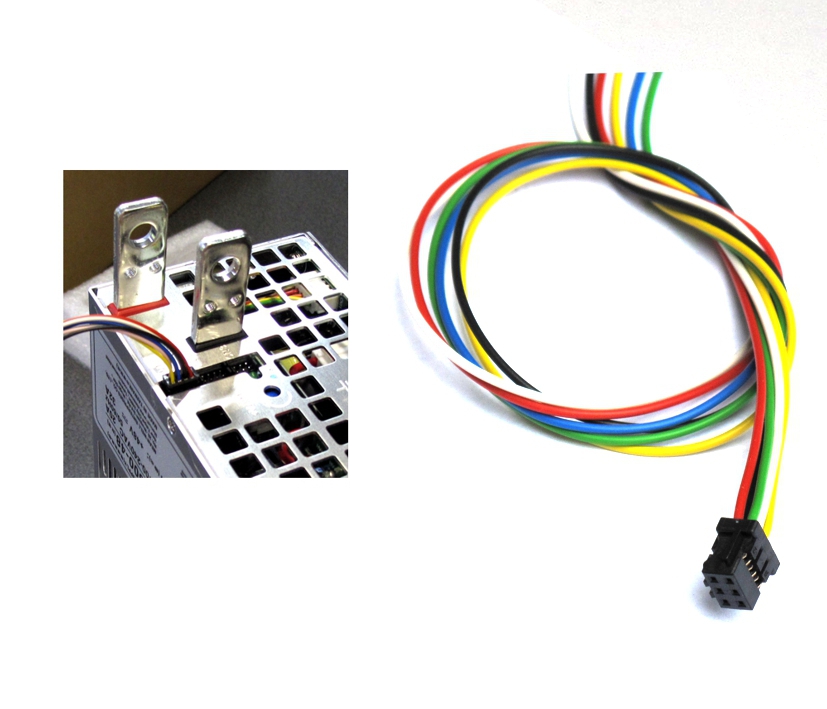

Kabelkit SYNCKABEL 6pol Steuerleitung für MeanWell CN3 CN5 CN100 6pol Stecker zur Netzteile Serie
