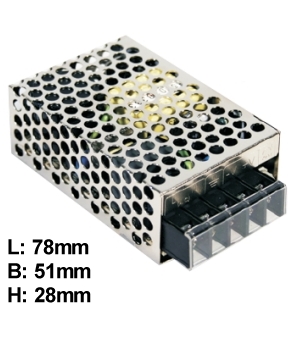

24V Netzteil 24V 1A 25W Case Schaltnetzteil Mini Netzteil RS25

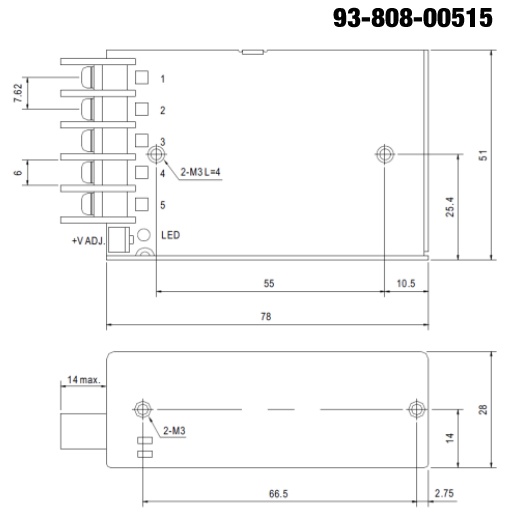

24V 1,1A Netzteil 25W Leistung 24V Gleichspannung stabilisiert. Technische Daten: Eingangsspannungsbereich: 100...240V Netzfreq: 47...63Hz  Leistung: 27 Watt  Ausgangsspannnung: 24Vdc stabilisiert  Feinstellregler +-10% über Miniaturpoti auf der Platine (21,6V....26,4Vdc) Strombelastbarkeit max. 1,1A = 1100mA Kurzschlussfest Überlastschutz  115-135%  Hoher Wirkungsgrad 80%  Strombegrenzung Eingebauter Entstörfilter  Geringe Restwelligkeit nur 200mV Temp.Bereich: -0°...+70°C  Abm.: L:79mm(92mKl.) x B:51mm H:28.5mm  CASE Bauform Schraubanschlüsse am Boden 4x M3 Gewindebohrungen, Abstand-1: 55mm Abstand-2: 18mm z.B. für Hutschienenclip  Ideal passender Hutschienen Clip Art.: 93-808-03280

24V 1,1A Netzteil 24Vdc Gleichspannung stabilisiert. Super solides Dauerbetriebs-Netzteil bis 26W Leistung und vielen Schutzfunktionen. Universell verwendbar für alle 24V Gleichspannungsverbraucher. Einsatz z.B. in folgenden Bereichen: LED Beleuchtung, Maschienenbau, Modelbau, 24V Schaltungen, 12V Steuerungen, Labor, Interface, kleine Motoren, LED-Technik usw.  Technische Daten des S25-24: Eingangsspannung: 230Vac typisch Autom. Weitbereichseingang 85..264Vac oder 120-370Vdc Autom. Netzfrequenz: 47..63Hz Ausgangsspannnung: 24Vdc = Gleichspannung stabilisiert  Poti für Feineinstellung intgriert 21,6....26,4V Belastbarkeit Ausgang: 1,1A = 1100mA Geringe Restwelligkeit nur 100mV Leistung: 26,4 Watt Belastbarkeit: 0-1,1A bei 24V keine Mindestlast Anschluss über Schraubklemmen Pin 1: Ausgang DC (-) Minus Pin 2: Ausgang DC (+) Plus Pin 3: Schutzleiter (PE) Pin 4: Eingang Phase (L) Pin 5: Eingang Nulleiter (N)  Kurzschlußfest mit Restart-Funktion  Überlastschutz 105-150% Überspannungschutz am Ausgang 27,6-32,4V Hoher Wirkungsgrad 80% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Hold Up Time: 90ms Setup Time: 300ms / Rise Time: 50ms Temperatur Einsatzbereich: -10°...+60°C  Abmessungen: B:97mm T:98,5mm H:35mm am Boden sind 2x M3 Gewinde eingelassen z.B. für Hutschienenclip usw. Optional als Zubehör erhältlich Art.Nr.: 93-808-03230 siehe Zubehör-Register

24V 15W Netzteil mit stabilisierter Gleichspannung.    24Volt Netzteil Gleichspannung. 24V Universalnetzteil   geschlossene Bauform (case) Schraubanschlüsse 230V Universaleingang 85-264VAC Überlastschutz durch Abschalten, auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur Long Life 105°C Elkos   Technische Daten des RS15-24: Eingangsspannung 230Vac typisch Autom. Weitbereichseingang 85..264Vac oder 120...370Vdc  Autom. Netzfreq: 47..63Hz Leistung: 15 Watt max. 0,625A bei 24V Ausgangsspannnung: 24V DC Gleichspannung Belastbarkeit max 625mA 15Watt Feinstellregler: 22...27,6V Kurzschlußfest Überlastschutz Überspannungschutz 115-135% Hoher Wirkungsgrad 82% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Restwelligkeit 200mV Temp. Einsatzbereich: -20°...+70°C Abmessungen: B:51mm L:62,5mm H:28mm Gewicht: 130g Schraubanschlüsse Am Boden 2x M3 Gewindebohrungen (Abstand: 55mm für Hutschienenclip) passender Hutschienen Clip Art.: 93-808-03230 (80mm Quer)

24Volt Netzteil mit USV Funktion (24V Notstromversorgung mit Akkupufferung) 25V 5,5A Schaltnetzteil mit Ladefunktion und Netzausfallschutz 24V 5,5A Netzteil mit Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 24V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 24Ah(z.B. 2x12V Akku) Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku  Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 24V Systeme benötigen eine netzausfallsichere Stromversorgung Hier ist eine fertige Lösung Netzteil mit Akkuanschluss  Technische Daten: Eingang 230VAC typisch  Eingangsspannungsbereich: 88...264Vac  47...63Hz oder 124-370Vdc Leistung: bis 151 Watt Ausgangsspannnung: 24 Volt stabilisierte Gleichspannung Leistung Ausgang 0-5A max. 5,5A ( Netzteil 5A + 0,5A Ladestrom )  Ausgangsspannung über Poti bedingt durch Akku regelbar ( 24V...29V ) Geringe Restwelligkeit nur 150mV USV Modus intengriert für Pufferfunktion Bei Netzausfall wird die Spannung des Akkus direkt an den 24V Geräteausgang durchgeschleift  Anschluss mit Ladefunktion für Akku (Blei, Blei-Gel, AGM) Anschluss für 24V Pufferakku (Bleiakku) bis 25Ah ( z.B. 2 x 12V Akku ) Empfohlene Akkukapazität: 2Ah bis 25Ah, je nach angeschlossenem Verbraucher und Pufferzeit Integriertes Ladegerät für den angeschlossenen optionale 24V Bleiakku automatische Laderegelung des angeschlossenen Akkus Akku Ladestrom automatisch bis max 0,5A Akkuschutz durch integrierte Sicherung Batterie Low Erkennung: 19,5V +1,5V -1V Dabei überwacht die Low-Schutzschaltung die Spannung des Akkus  Ab 19,5V und darunter wird der Akku vom Verbraucher getrennt 2 Schraubanschlüsse für 24V Ausgang (Last) 2 Schraubanschlüsse für 24V Akku (Bleiakku) 3 Netzeingang (L+N+PE) Überspannunssschutz für den Ausgang: 31,74-37,26V Kurzschlußfest Überlastschutz 105-135% Netzausfallüberbrückung 20ms ( Dies beziehen sich auf die Pufferzeit des Netzteils )  DC Online USV ( Eine Umschaltung per Relais zum Akku gibt es nicht, der Akku ist permanent Online )  Überspannungschutz 110-150% Hoher Wirkungsgrad: 84% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC PF>0,92 Eingang-Ausgang galvanisch getrennt  100% Burn-In Test unter Vollast Leistungsbegrenzung mit Wiederanlauf im Kurzschlussfall Temperatureinssatzbereich: -10°...+60°C Schraubanschlüsse:  L+N+PE = 230V Netzeingang BATT(+) und BATT (-) für externen Bleiakku DC(+) und DC(-) Ausgang für Last 2-pol Steckverbinder CN1 Anschluss für Reset Switch Lochblechgehäuse mit M3 Gewinde für die Befestigung mit Hutschienenclips o.ä. Abm.: L: 199mm H: 50mm B: 110mm Gewicht: 0.88kg Passendes Zubehör wie 2x 12V Bleiakkus mit unterschiedlicher Leistung siehe (Zubehör-Register) Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :  als 12V Ausführung  Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC   50W 3,0A+0,5A Ladestrom Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom  als 24V Ausführung  Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   50W 1,5A +0,3A Ladestrom Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom  Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom

24V 2,5A 60W Netzteil mit stabilisierte Gleichspannung. Universell verwendbar Robustes 24V Netzgerät bzw. Netzteil, kurzschlussfest, eingebauter Entstörfilter, geringe Restwelligkeit. Universell verwendbar in der Beleuchtungstechnik, Maschinenbau, Modellbau, Schaltanlagen, Schaltschränken, Steuerungsbau usw. Technische Daten: Eingangsspannung: 230Vac typisch Leistung: max. 60W Input: 85-264Vac 47-63Hz oder 120-375VDC Ausgangsspannung: 24V DC stabilisiert über Poti regelbar +/-10% = 21,6...26,4V Belastbarkeit Ausgang 60W 0...2,5A Ausgangs-Überspannungsschutz: 27,6...33,6V Restwelligkeit: 150mV Wirkungsgrad: 84% Netzausfallüberbrückung: >60ms Überlastschutz: 105...150% shut down. autom. restart. Kurzschlußfest Überlastschutz Soft-Start mit Strombegrenzung eingebauter EMI Entstörfilter Betriebstemperatur: -20....+70°C Lüftung: ohne Lüfter Natural cooling Isolation:  I/P-O/P = 3KVAC / I/P-PE=1.5KVAC / O/P-PE=0.5KVAC 1minute Green mode design, no load < 0.5W Compliance to EN61000-3-2 CLASS A, EN61000-3-3 EN 55024: EN 61000-4-2,3,4,5,6,8,11 MTBF 335.000 Stunden ! Schraubanschlüsse Gewicht: 0,34Kg Abmessungen: L: 99mm B: 82mm H: 35mm   Gewicht nur 350gr. Befestigung mit Hutschienenclip möglich siehe Zeichnung M3 Gewinge eingelassen
