24V Netzteil 24V 1000W 40A Case AK1000-24 Schaltnetzteil Eingang 90-264V

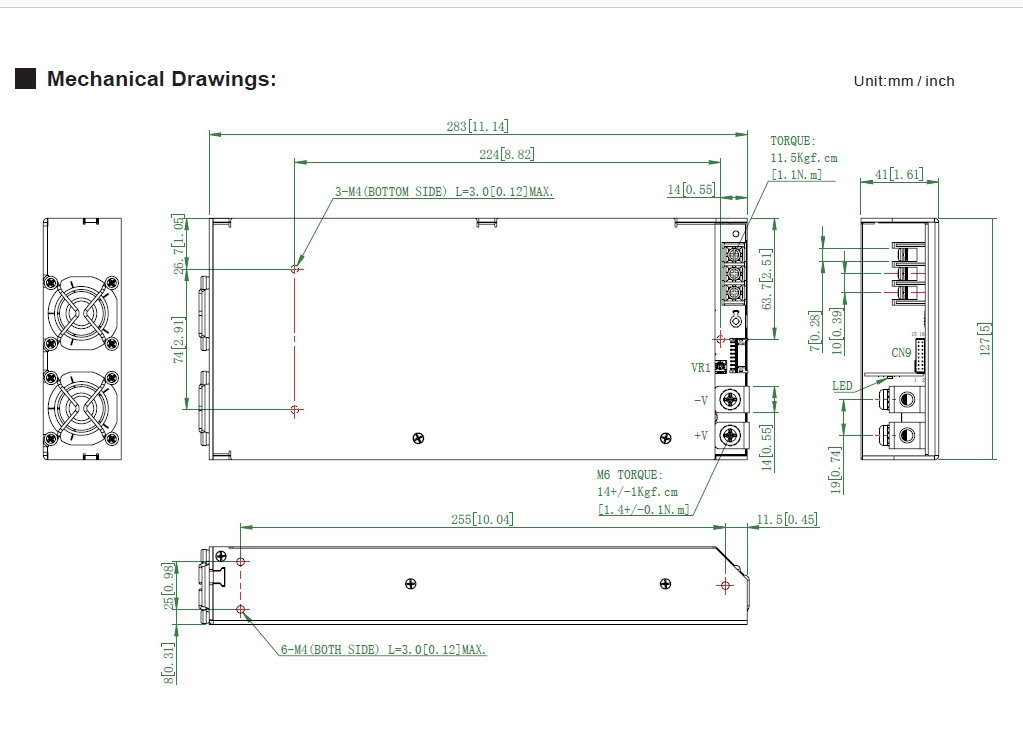

24V 40A Netzteil mit 1000W Leistung. Hochleistungnetzteil geschlossene Bauform mit zwei integrierten Lüftern 960 Watt Leistung **** Derzeit lieferbarer Ersatzartikel = 93-808-04790 = 24V 42A 1000W solange Vorrat reicht ****  Technische Daten: Eingangsspannungsbereich: 230Vac Autom. Weitbereichseingang 90..264Vac bzw 127..370Vdc Netzfreq: 47...63Hz 24/7 tauglich Ausgangsleistung: 960 Watt (max. 1000W) Ausgangsspannnung: 24Volt DC ( Adjust  20,5...26,4V über Poti )  Somit geeignet für Spannung 21V, 22V, 23V, 24V, 25V, 26V Ausgangsstrom: 0-40A  Geringe Restwelligkeit 150mVp-p  Netzausfallüberbrückung (bei 230V): 16ms Wirkungsgrad: 88%  Remote ON-OFF ( Fernsteuerung EIN-AUS ) siehe auch weitere Bilder  Parallel schaltbar zur Stromerhöhung mit mehreren Netzteilen ( siehe weitere Bilder )  Schraubanschlüsse 2x Hauptlast für Lastkabel Kurzschlußfest  Überlastschutz  Überspannungschutz 115-135% Ausgang 27,6-32,4V  Hoher Wirkungsgrad Soft-Start mit Strombegrenzung  Eingeb.Entstörfilter 100% Burn-In Test unter Vollast Temperatur Einsatzbereich: -20°...+60°C Schraubanschlüsse: Pin 1: Input Nulleiter (N) Pin 2: Input Phase (L) Pin 3: Schutzleiter (PE) V+ = Ausgangsklemme (+) V- = Ausgangsklemme (-) CN50 = Steuerkontakte ( wenn benötigt = Bst Nr 40-874-00390 ( 8pol ) oder 40-874-00400 ( 12pol ) ) Befestigung über 3xM4 Gewinde im Boden oder Seitenteil 3xM4 (Gewinde im Gehäuse siehe Zeichnung)  Abmessungen: L:295mm B:127mm H:41mm Gewicht: 1.75kg Erhältliches Zubehör = Befestigungswinkel = Bst Nr 93-808-03220 ( ggf. unter Suche eingeben )

24V 133A Netzteil 3,2KW Hochleistungsnetzteil geschlossener Case Lochblech Bauform mit zwei integrierten Lüftern 24/7 tauglich Weitere Besonderheiten des NSP-3200: Universell verwendbares 24V DC Netzteil mit 3200Watt Leistung  Fernsteuerbar Remote ON-OFF über CN1 ( Pin3+4 ) Alarm Signal Ausgang über CN1 ( Pin2+6+5 ) TTL-Signal Über CN1 ( Pin12+14 ) externe steuerbar über externe Spannung im Bereich 50-125% Remote voltage programming / remote adjust / margin programming / dynamic voltage trim) Neben der Einstellung über das eingebaute Potentiometer kann die Ausgangsspannung durch Anlegen auf 50-125% der Nennspannung getrimmt werden durch eine EXTERNE DC SPANNUNG. Technische Daten: Eingangsspannungsbereich: 230AC typisch ( 90..264V AC 50/60Hz 47-63Hz oder 127V..400V DC ) Ausgangsleistung: 3192 Watt ( bei Input 180-264VAC ) Ausgangsspannnung: 24Volt DC (einstellbar 23,5...30V) Gleichspannung Belastbarkeit Ausgang: 0-133A Geringe Restwelligkeit: 300mVp-p Überspannungsschutz Ausgang: 31,5...37,5V Netzausfallüberbrückung (bei 230V): 16ms Setup, Rise-Time: 1500ms, 60ms full load Hold up Time: 16ms at full load Load & Line Regulation: +/-0,5% Wirkungsgrad: 93,5% Remote ON-OFF (über optional erhältlichen Anschlusskit Mini-Pfostenverbinder Nr.: ?? ) Schraubanschlüsse 2x Bolzen für Hauptlast Parallelbetrieb nicht möglich 2x integrierte Lüfter mit Temperaturüberwachung und Geschwindigkeitsanpassung Kurzschlußfest / Überlastschutz / Soft-Start mit Strombegrenzung / Eingebauter Entstörfilter 100% Burn-In Test unter Vollast Temp.-Bereich: -20°...+70°C Befestigung über 3xM3 Gewinde im Boden oder Seitenteil 2xM4 (Gewinde im Gehäuse) Abmessungen: L:326mm B:107mm H:41mm Gewicht: 3.3kg

24V Netzteil 24V Gleichspannung stabilisiert. Hochleistungnetzteil geschlossene Bauform mit Lüfter. Diese primär getakteten Schaltnetzteile liefern an den Ausgängen eine hochstabile, einstellbare Gleichspannung von 22V bis 28V bei einem Dauerlaststrom von bis zu 42A. Die Schaltfrequenz von ca. 100kHz gestattet die Verwendung kleinster Bauteile. Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine Klemmleiste, Trimmer zum feineinstellen.  Geschlossene Bauform ( Case ) mit Lüfter Eingang / Ausgang über Schraubanschlüsse Ausgang mit Parallel-Funktion es können 4-Netzteile zusammengeschaltet werden ! Stromaufteilung bis zu 4000W ( 3+1 ) geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur eingebauter PFC-Schaltkreis Ein- und Ausschalten der Ausgangsspannung über Remotesignal Sensoranschluss für korrekte Spannung an der Last  Technische Daten: Leistung: max. 1008VA = 1008Watt Eingangsspannung: 230VAC 50Hz  AC Input: 90...264Vac 47-63Hz /oder DC-Input mit 127...370Vdc Ausgangspannung: 24V DC stabilisiert ( über Poti einstellbar im Bereich 22-28V ) Somit geeignet für Spannungen 22,0V 22,5V 23V 23,5V 24,0V 24,5V 25V 26V 27V 28V  Ausgangsstrom 0-42A ( keine Mindestlast )  Restwelligkeit: 200mV Wirkungsgrad: 93,5% Ausgangsschutz vor Überspannung : 29-33V Setup-Timme : 1000ms / Rise Time 50ms Integrierte Status-LED und Trimmer für Feineinstellung Überlastschutz: 115...140% shut down. autom. restart. Betriebstemperatur: -20...+70°C Lüftung: durch integrierte Lüfterkühlung Anschlüße über Schraubklemmen Eingang : L + N + PE ( Klemmen 5= PE / 6= N / 7=L ) Ausgang über 4x Plus ( 5-8 ) und 4x Minus ( 1-4 ) Fernsteuerungsanschluss Remote ON-OFF usw. Erfüllt alle gängigen Sicherheitsnormen  UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS14336-1, AS/NZS62368.1, EAC TP TC 004 approved EMC EMISSION : BS EN/EN55032 (CISPR32) / BS EN/EN61000-3-2 +3 EMC IMMUNITY : BS EN/EN61000-4-2 ( +3/+4/+5/+6/+8 ) Abmessungen: T: 170x B: 120mm H: 93mm Gewicht: 1,93Kg Orginale Bef.Winkel von Herstellerseite gibt es nicht; es muß immer ein Standad Metallwinkel etwas angepasst werden  Am Boden und seitlich befinden sich M3 Innengwinde wo das Netzteil befestigt werden kann ( max Tiefe 4,0mm ) Siehe auch weitere Bilder = Zeichnung, Doku usw.   Bst Nr.: 93-808-03210 = DIN Befestigungstreifen 140x20mm zu MW SNT ( RM100mm integriert  )  Bst Nr.: 93-808-03250 = 175mm DIN Schienen Hutschienenclip ( muß jedoch 2x Löcher nachgebort werden )  Zusatzinfo : Dieses Netzteil besitz einen Ausgang mit Parallel-Funktion für den Einsatz mit Hochstrom-Anwendung  1x Art-Nr 93-808-04790 = ergibt 1008Watt Netzteil 24V DC 0-42A  2x Art-Nr 93-808-04790 = ergibt 2016Watt Netzteil 24V DC 0-84A  3x Art-Nr 93-808-04790 = ergibt 3024Watt Netzteil 24V DC 0-126A  4x Art-Nr 93-808-04790 = ergibt 4032Watt Netzteil 24V DC 0-168A

24V Netzteil Gleichspannung stabilisiert. Universal Hochleistungsnetzteil mit autom. Weitbereichseingang Einsatz z.B. in folgenden Bereichen: Maschinenbau, 24V Schaltungen, LED-Technik, Steuerungen, Labor, Interface, 24V Motoren, Beleuchtung usw.  Technische Daten: Stromversorgung Spannung: 230Vac typisch Eingangsspannungsbereich: 85...264Vac (47...63Hz) or DC 120-370V Ausgangsspannnung: 24Vdc (einstellbar über Poto 21,6..28,8V) Belastbarkeit-Ausgang: 0-27A = 648W Überspannungschutz: Ausgang 115-135% (30-34,8V) Leistung: 650 Watt bei 24 Volt 0-27A Restwelligkeit: 150mV Kurzschlußfest Überlastschutz Setup- / Rise Time: 1000ms, 50ms full load Hold UpTime: 16ms Line Regulation: +/- 0,2% Soft-Start mit Strombegrenzung Eingebauter EMI-Entstörfilter PFC Power Factor 0,94/230Vac Hoher Wirkungsgrad 88% 100% Burn-In Test unter Vollast Parallelschaltung mehrere Netzteile: Nein nicht ausgelegt  Einsatz Temperaturbereich: -40°...+70°C Integrierte Lüfter mit Regelung: TRTH2 >50°C Schraubanschlüsse wie folgt: Input: 3-Klemmen = 2x (L/N) und 1x FG-Ground (PE) Output: 3x Plus 24V und 3x Minus 24V Remote bzw. Fernsteueranschlüsse: 4pol 1=DC-OK / 2=GND / 3=+S / 4=-S Integrierte Remote Sense Funktion Abmessungen B:105mm H:63,5mm T:218mm (230mm mit Klemmen) Am Netzteilboden befinden sich 4xM4 Gewinde zur Befestigung An der Netzteilseite befinden sich 4xM4 Gewinde zur Befestigung Gewicht: 1,6kg Optionale Halter und Bef.Platten: 93-808-03220 + 93-808-03240 + 93-808-03230 or 93-808-03250 (siehe Zubehör-Register)
