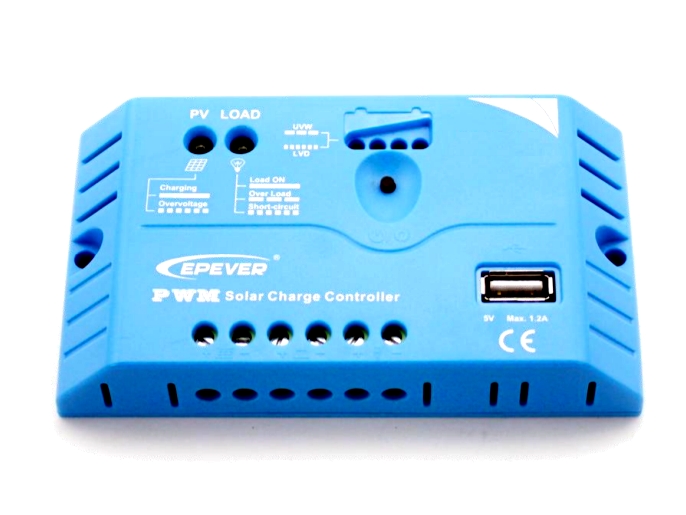

PWM Solarladeregler bis 10A 12V 180W oder 24V 360W mit LED-Status

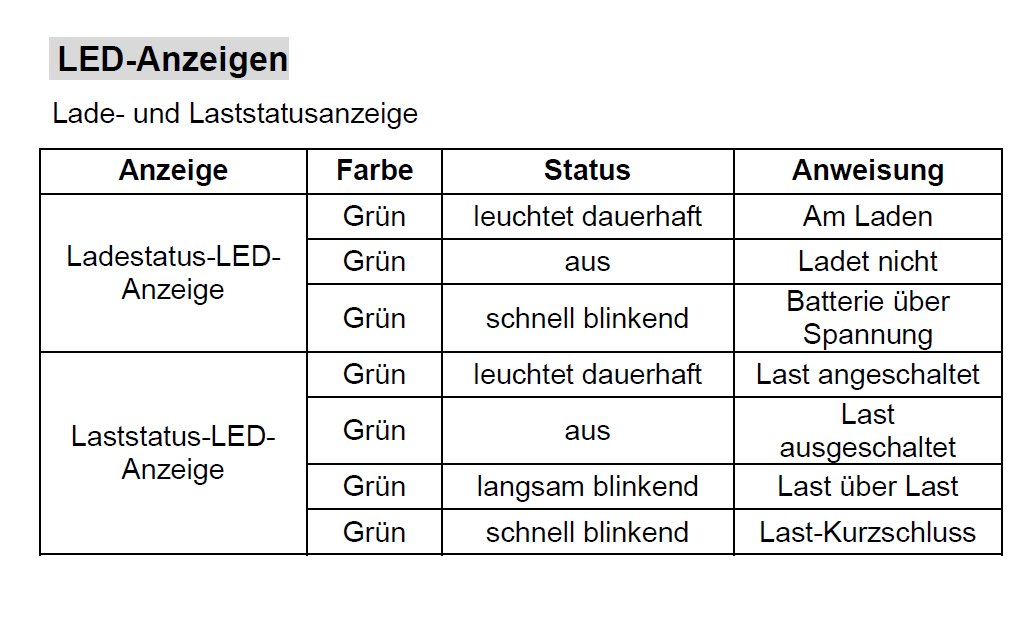

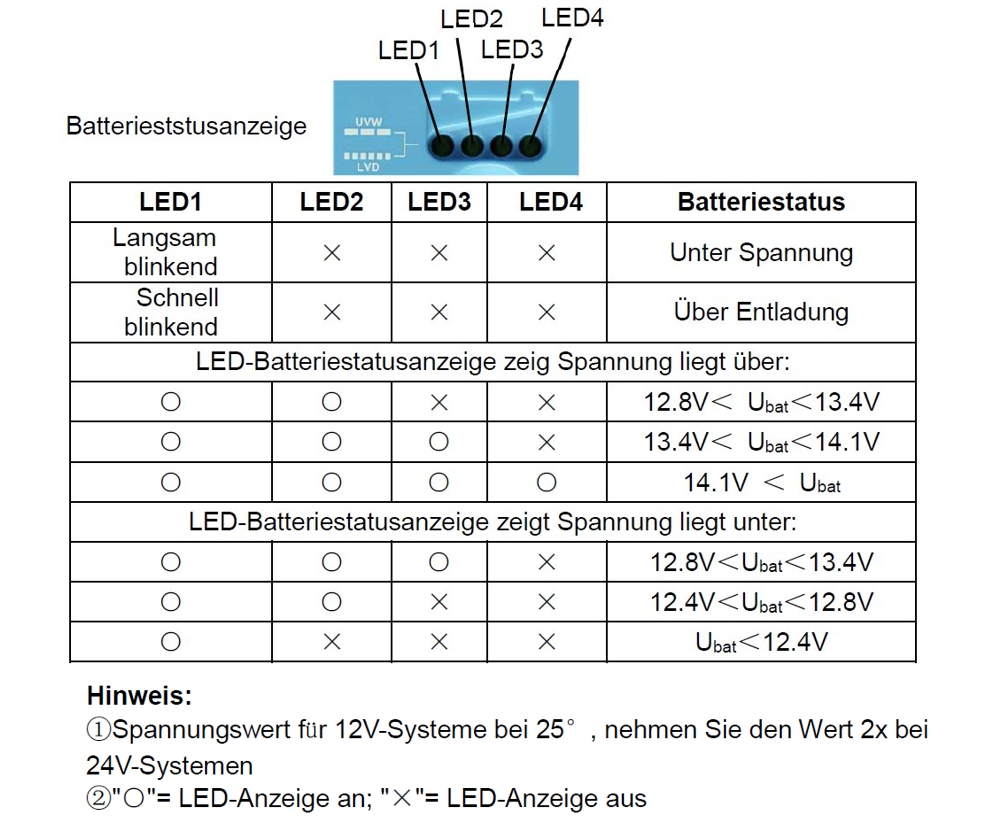

Der Solarladeregler biete viele Funktionen für wenig Geld. In photovoltaischen Solaranlagen werden fast immer Bleibatterien zur Speicherung von Solarstrom eingesetzt. Der PWM-Solarladeregler ist ein neues Mitglied der LandStar-Familie und ideal für kleine Solaranlage, Anwendbar insbesondere :   Gartenhaus, Gartenhütte, Camping  Solar-Beleuchtungssystem Solar-Home System Solar-RVS und Boote Solar-Straßenverkehrssignale Kleinleistungssysteme usw. Diese Serie hat zusätzlich einen 5V 1,2A USB-Anschluss, um z.B. das Mobiltelefon, Ventilatoren und andere elektronische Geräte aufladen zu können. Eigenschaften: Hocheffiziente PWM Ladetechnik um die Batterielebensdauer zu erhöhen und den Solarertrag zu verbessern. Verwendung von MOSFET als elektronischen Schalter, ohne mechanische Schalter oder Relais Intuitive LED-Anzeigen für den Batteriespannungs-Status  3 verschiedene Akkustypen bzw. Batterietypen einstellbar Gel, AGM oder offene Blei-Säure Batterie  Manuelle Steuerung des  Verbraucherausgangs möglich  Temperaturkompensation zum optimalen Laden und Entladen der Batterie  Benutzerfreundlichkeit, komfortabel und bequem einstellbar Elektronische Schutzfunktionen: Überlastschutz Kurzschlussschutz Batterie-Tiefentladeschutz Batterie-Verpolungsschutz  Hält die Batterie voll aufgeladen Verhindert, daß die Batterie in der Nacht Spannung an die Solaranlage abgibt Schaltbarer Lastausgang  Technische Details: Arbeitsspannung für Akkusspannung: 12V oder für 24V geeignet ( wird automatisch erkannt ) Maximaler Arbeitsstrom: 20A Ladestrom  Solarzellen - Eingangsspannung ( Modularbeitsspannung) max. 3-50Volt Anschlussklemmen für max. Kabelquerschnitt 6qmm Abschaltung des Ladevorgangs (volle Ladung): 14V / 28V  Equalize charging voltage Gel: ----, Sealed: 14.6V, Flooded: 14.8V Boost charging voltage Gel: 14.2V, Sealed: 14.4V, Flooded: 14.6V Float charging voltage Gel / Sealed / Flooded:13.8V Low voltage reconnect voltage Gel / Sealed / Flooded:12.6V Low voltage disconnect voltage Gel / Sealed / Flooded:11.1V Abmessungen: B: 148mm H: 86mm T: 35mm   Gewicht: 0,2kg

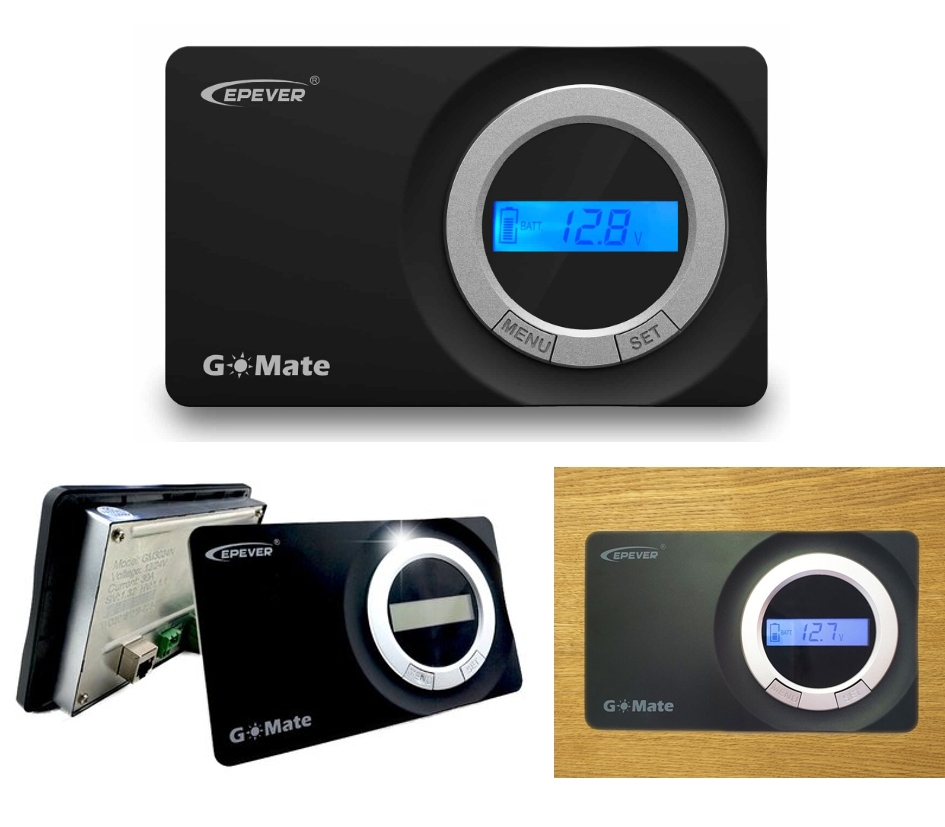

Dieser moderne Einbau-Laderegler ist ideal für Wohnmobile und biete viele Funktionen für wenig Geld und erhöht den Wirkungsgrad und die Akkulaufzeit erheblich Der GoMate ist ein Einbau-Solarladeregler speziell für Anwendungen in Wohnmobilen, Wohnwagen, Auto, KFZ, Boote, LKWs und Gartenhäusern. Voll-Integrierbarer Laderegler in Blenden ... aller Art Mit seinem ansprechenden Design ist er ein wahrer Hingucker und verleiht seinem Standort eine moderne Note Der GoMate Einbau-Laderegler verbindet Design mit Technik und ist der Hingucker unter Solarladereglern. Der vollintegrierbare Solarladeregler wurde speziell für einen ästhetisch unauffälligen Einbau entwickelt. Er arbeitet mit einem effizienten PWM-Lademodus und ist mit einem Spezial-LCD-Display ausgestattet, welches die Echtzeitdaten des Systems anzeigt. Sämtliche Betriebszustände können direkt am Display unkompliziert und schnell abgelesen werden. Der Laderegler arbeitet vollkommen automatisch und ist einfach in der Bedienung. Der GoMate reguliert den PV-Strom und schützt Ihre Batterie vor Überladung. Das Gerät ist mit 12-24 Volt Photovoltaiksystemen kompatibel und kann bei jedem netzunabhängigen Solarsystem, z.B. in Wohnmobilen, Gartenhäusern, Booten oder Fahrzeugen, angewendet werden. Eigenschaften Voll integrierbares Gerät in modernem Design Hochqualitative und ausfallsichere Komponenten für ein langes Produktleben Intelligente 3-stufige Ladekurve: Bulk, Boost/Equalize und Float Batterietypen: Sealed, Gel, Flooded und User (AGM, Gel, Flüssig und User = Benutzer auch für Lithiumakkus ggeignet ) Echtzeit Energiestatistik Batterie-Temperaturkompensationsfunktion Digitaler LCD-Monitor für eine informative Anzeige der Betriebsparameter und Fehlermeldungen Anschluss für Spannungsabfall und Temperaturkompensation RS-485 Schnittstelle ( RJ45 kein LAN ) mit Modbus-Protokoll und Kurzschluss-Schutz für 5V/200mAVerschiedene Kommunikationsmöglichkeiten Nennladeleistung bei Betriebstemperatur ohne Reduzierung Umfassender elektronischer Schutz Anzeige und Einstellung der Paramater über opt. PC-Software oder App Technische Daten : Für Akku-, bzw. Systemspannung 12V oder 24Volt DC ( Auto erkennung ) Batterie-Spannungsbereich : 8-32V automatisch Nennladestrom 0-30A autom. anpassend Max PV Spannung am Eingang 50V DC Für Solarzellen mit Systemspannung 12V ( 11-21V ) bis 360Watt Leistung geeignet Für Solarzellen mit Systemspannung 24V ( 21-38V ) bis 700Watt Leistung geeignet Geeignet für folgende Akkutypen : Bliakkus alle wie AGM, GE,L Nassbatterie, Säurebatterie ( Flooded ) oder USER = Benutzer definiert über Menü für Lithiumakkus Eigenverbrauch nur 4,2mA bei 12V Akku / 2,6mA bei 24Volt Akkuspannung Ladeschaltung Spannungsabfall 0,21V Schuzklasse : IP30 Zusatzinfo: Im Prinzip kann der Wandler mit 24V Solarzellen an einem 12V Batteriesystem angeschlossen werden .. und auch umgekehrt also 12V Solarzellen an einem 24V Batterisystem dieser PWM-Laderegler passt sich an. Integrierte RJ45 Buchse ( Kein LAN ! ) für optionales Bluetooth Modul mit Bst-Nr 33-455-00705 ( APP frei per Download ) Erdung : Negativ Eingang Ausgang Schraubklemmen für Kabel bis max 16qmm Abmessungen : 179 x 106 x Einbautife 19mm mit Klemmenblock = 48mm Montageauschnitt 166,5 x 93,5mm Gewicht : 0,31KG ZUSATZINFOS : Der Batterietype ( User ) kann mittels PC-Software, App-Software eingestellt werden. Optional erhältlich : Bst-Nr 33-455-00705 = Monitoring EBox Bluetooth RJ485 Adapter Black Die Adapter Box eBox-BLE-01 ermöglicht eine drahtlose Überwachung mittels Bluetooth-Kommunikation zwischen den Solarreglern/Wechselrichtern der Firma EPsolar und der Smartphone APP. Die Parametereinstellung, das Überwachen etc. ist komfortabel über das Interface der APP möglich. Optionales Zubehör erhältlich = siehe auch im Zubehör-Register ! oder Art-Nr unter Suche eingeben ! Art-Nr 33-455-02401 = Zusatzmodul für WIFI / WLAN Anbindung per Software or APP Art-Nr 33-455-00705 = Zusatzmodul Bluetooth Anbindung per Smarphone per APP

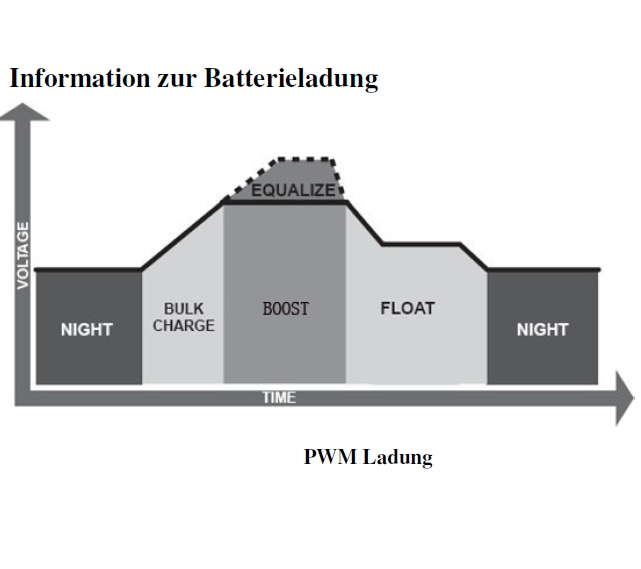

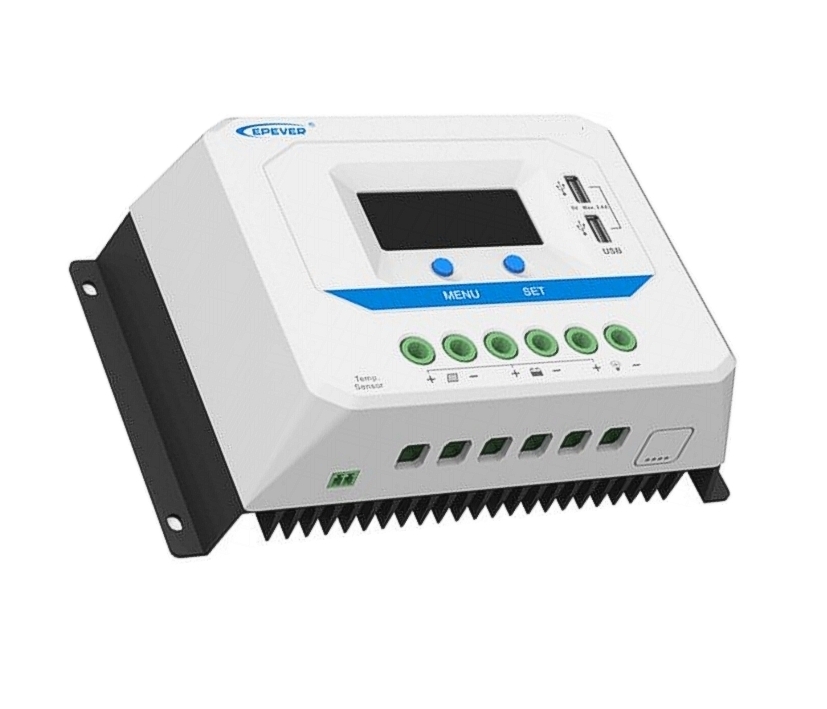

30A Solar-Laderegler PWM -Laderegler für Systemspannungen 12V Batterien oder auch 24V Akkusysteme Vorteile im Überblick Intelligente 3-stufige PWM Ladeerkennung:Bulk, Boost/Equalize, Float 3 unterstützte Batterieoptionen: Sealed, Gel, und Flooded LCD-Display Mehrere Laststeuerungsarten Batterietemperaturkompensation Umfangreiche elektronische Schutzeinrichtungen PWM-Laderegler Durch ein Hybridstellglied wird der aktuelle Betriebszustand ermittelt und in Folge der Ladevorgang durch das Prinzip der Pulsweitenmodulation optimiert. Somit wird u.a. ein sehr geringer Spannungsabfall (maximal 0,2V) und Eigenstrombedarf (maximal 0,02A) erreicht. Daher sind PWM-Laderegler deutlich effektiver als einfache Linearladeregler.Durch den eingebauten Mikroprozessor wird die Batterie schonend geladen und garantiert dadurch eine lange Lebensdauer Ihrer Solar-Batterien.  Der Solarregler ist mit Solarmodulen aller Fabrikate kombinierbar.  Geeignet für Säure- und Gelbatterien. Der integrierte Microprozessor steuert die Schaltschwellen des Ladevorgangs präzise und temperaturstabil. Eigenschaften: Hält die Batterie voll aufgeladen Einsetzbar für Säure, AGM, Gel Polaritätsumkehrschutz für Batterie und Solarpanel Externer Batterietemperatursensor anschliessbar Verhindert dass Schäden an der Batterie entstehen Automatische Abschaltung falls der Ladestrom die Kapazität des Reglers übersteigt  Timerfunktion Option für Nachtbeleuchtung  LCD Display  PWM - Modulation 2 USB-Anschlüsse 2,4 A (zum Laden von Akkus, Powerbanks, Handys etc.) Anwendung: Solar-Beleuchtungssystem Solar-Home System / Gartenhaus / Hütte usw.  Solarüberwachung Caravan und Boote Solar-Straßenverkehrssignale Solarkraftwerk / Landwirtschaft  Technische Daten Arbeitsspannung: 12V, 24V (wird automatisch erkannt) Maximaler Arbeitsstrom: 30A Batteriespannung 9-32V  ( somit für 12V oder auch 24V Akksysteme geeignet )  max. PV-Spannung bei 12V Batteriespannung 22V / bei 24V Batteriespannung  50V Typ. Eigenstromverbr. =8.1mA Überspannungsschutz Verluststrom bei keiner Ladung: =<20 mA Spannungsabfall: <240mV Erdung Positiv Abmessungen: 181x101x60mm ( Montage Abmessungen: 172x80mm )  Gewicht: 560 g Maximale Modulleistung 390W bei 12 V / 780 W bei 24V Anschlussklemmen für max. Kabelquerschnitt 16qmm USB-Anschluss: 2 Stück

Solarladeregler für Solarzellen bis 200W Leistung in Verbindung mit 1-2 Akkumulatoren Wird zwischen Solarpanel und 1 oder 2 Akkus geschaltet, um ein Überladen der Akkus zu verhindern Sind 2 Akkus angeschlossen, werden diese getrennt voneinander geladen. Es bekommt immer der Akku mehr Ladestrom, der die niedrigste Ladespannung hat. Mit LED-Anzeigen hoher Ladeleistung: max. 2 x 8A oder 1 x 16A Typische Anschlusspläne siehe weitere Bilder  Technische Daten: Eingangsspannung: Solarpanels 15-30V Leerlaufspannung also Zellen mit 12V Nennspannung Max. Ladestrom: 16 A gesamt (2 Akkus a max. 8 A oder 1 Akku parallel an beide Ausgänge angeschlossen bis 16 A) Anschlüsse: 1 oder 2 Akkus 12 V. Wird nur 1 Akku angeschlossen, dann werden beide Ausgänge (1 + 2) parallel (gleichzeitig) an den Akku gelegt Anzeigen je Akku eine Anzeige "Akku lädt" , 1 Anzeige: "alle Akkus voll" Kühlung: Bei Strömen > 4 A muss das Modul mit der Metall-Unterseite auf  einen Kühlkörper mit einer Oberfläche von > 300 qcm geschraubt werden. Sicherung: Es ist eine Vorsicherung F16 A erforderlich (liegt nicht bei) Anschlüsse über 6,3mm Flachstecker (Steckschuhe) Einschaltspannung    Akku ca. < 12,9 V/DC (± 5%) Ausschaltspannung    "Akku voll" ca. 14,2 V/DC (± 5%) Eigenstromverbrauch (wird dem Akku entnommen)    < 2 mA Rückstromfest (keine zusätzliche Diode erforderlich) Abmessungen: ca. 87 x 60 x 33 mm (mit Befestigungsboden) Optionales Zubehör: 6,3mm Flachstecker, Sicherungen etc.  siehe unter (Zubehör-Register)
