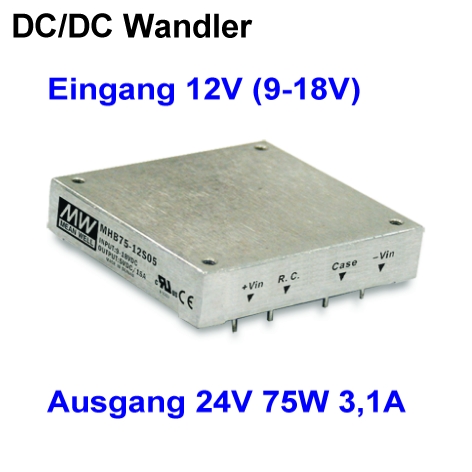

DCDC Wandler Inp 9-18V auf 24V 75W Printversion Eingang 12V typisch

Produktinformationen "DCDC Wandler Inp 9-18V auf 24V 75W Printversion Eingang 12V typisch"

DCDC Wandler 12V auf 24V mit galvanisch getrenntem Eingang-Ausgang

  • Einzelspannungs-Ausgang mit
  • galvanisch getrenntem Ein- und Ausgang
  • Weitere Eingangsspannungsbereich ( 9-18V )
  • geringe Bauhöhe
  • hoher Wirkungsgrad
  • Kurzschlussfest
  • Remote Ein-Aus
  • 1500V Ein-/Ausgangsisolation
  • Metallgehäuse zum direkten einlöten in die gedruckte Schaltung oder auf Lochrasterplatinen mit Printklemmen verwendbar
  • Feste Ausgangsspannung: 24V max. 3130mA

Einsatz zum Beispiel:

  • Universell einsetzbar
  • Beleuchtungstechnik
  • KFZ Technik
  • Telekommunikation
  • Rechnersysteme / MSR
  • Mikroprozessorsysteme
  • Kleinverbraucher aller Art
  • SPS - Steuerungen usw.

Technische Daten:

  • Eingangsspannungsverhältnis: 2:1
  • Eingangsbereich: 12V ( 9-18V DC Gleichspannung )
  • Ausgang: 24Volt DC Gleichspannung

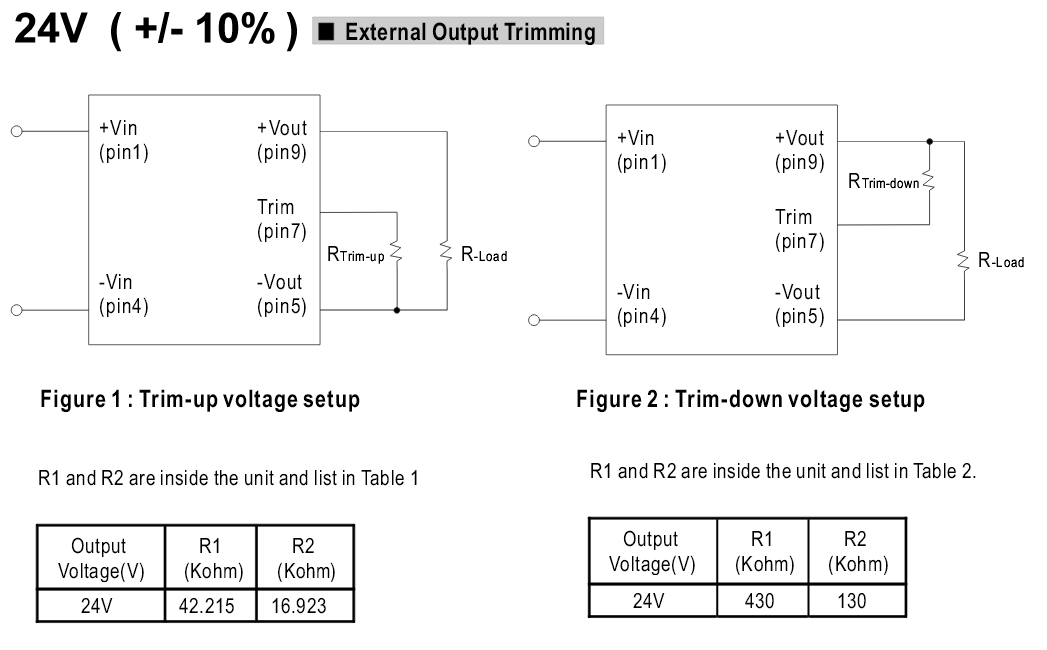

  • Durch eine externe Beschaltung mit 470ohm Poti/Widerstand kann die Ausgangsspannung +/-10% verändert werden ( 21,6...26,4V )
  • Restwelligkeit: nur 240mVpp
  • Belastbarkeit 0 bis max 3130mA = 3,13A an 24VDC
  • Belastbarkeit: bis 75Watt
  • Wirkungsgrad: 87%
  • für direkte Leiterplattenmontage oder Lochrasterplatine
  • weiter Eingangsspannungsbereich 2:1
  • galvanische Trennung von Ein- und Ausgang
  • Ein-/Ausgangsisolation 1500V
  • geregelte stabilsierte Ausgangsspannung
  • Kurzschlussfest

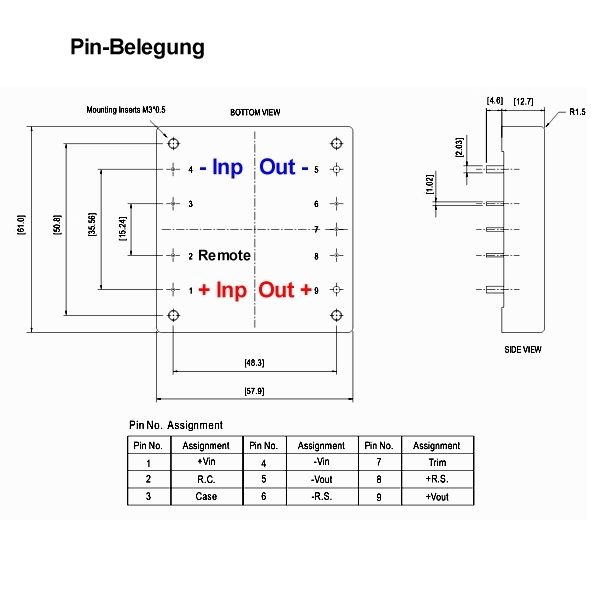

  • Abmessungen: 57,9 x 61mm Gehäuse H:12,7mm
  • Unbedingt einen optionalen Kühlkörper aufstetzten oder entsprechend kühlen

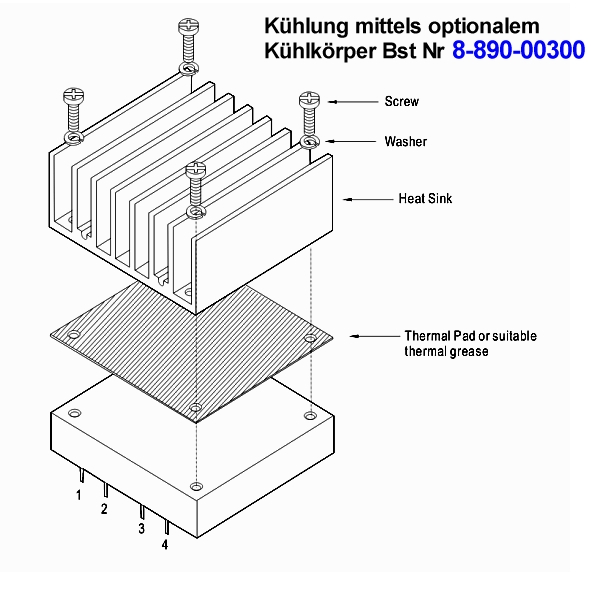

  • Der originale Kühlkörper (8-890-00300) kann einfach aufgeschraubt werden mit 4 M-Schrauben

Optional erhältlich ( Siehe auch Zubehör-Register )

  • Bst Nr.:   8-890-00300 = Kühlkörper
  • Bst Nr.: 44-815-00009 = Lochrasterplatine zum selber verlöten
  • Bst Nr.: 97-905-00500 = 1mm Silderdraht zum verdrahten
  • Bst Nr.: 39-796-00008 = Printklemme 2polig

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Zubehör

Aufsetz Kühlkörper 61x57x26mm ALU für DCDC Wandler
Aufsetz Kühlkörper 61x57x26mm ALU für DCDC Wandler
Aufschraub Kühlkörper für DCDC Wandler Nr 43-846-00880 ( siehe Zubehör-Register unten )

6,80 €*
Printklemme 2pol RM5 Anreihklemme mit Drahtschutz
Printklemme 2pol RM5 Anreihklemme mit Drahtschutz
2pol Printklemme bzw. Leiterplattenklemme anreihbar RM5 Nennspannung Einsatz bis 250V Nennstrom bis 24A (T60) Prüfspannung: 2KV Nennquerschnitt: 0,2-2,5qmm (flexibel) Nennquerschnitt: 0,2-4,0qmm (starr) Anreihbarkeit: Ja mit seitlichem Schwalbenschwanz Klemmschraube M3 Abisolierlänge: 4,5-5,0mm Farbe: Grau RAL7016 Material: PA6.6  Kontakte: Messing, verzinkt, chromatiert Arbeitstemperatur     -30°C....105 °C Abmessungen: H: 12,5mm T: 9,0mm B: 10mm (10,7mm) Rastermass: 5,00mm Länge Lötstift 4,1 mm Bohrloch Ø 1,3 mm

Ab 0,20 €*
Platine Lochraster 100x160mm Lötpunkte Hartpapier Experimentier Europaformat
Platine Lochraster 100x160mm Lötpunkte Hartpapier Experimentier Europaformat
Platine Lochrasterplatine mit Lötpunkten Punktraster Lochreihen: 39 Reihen RM: 2.54mm Bohrung: 1mm  Platinenstärke ca 1,5mm Cu-Auflage: 35um Material: Hartpapier Europaformat 100 x 160mm passendes Zubehör wie Printklemmen usw. siehe unter (Zubehör-Register)

Ab 2,40 €*

Ähnliche Artikel

%

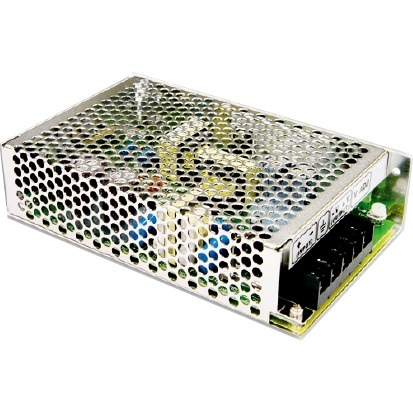

DCDC Wandler Inp 9-18V auf 24V 50W Eingang 12V typisch
