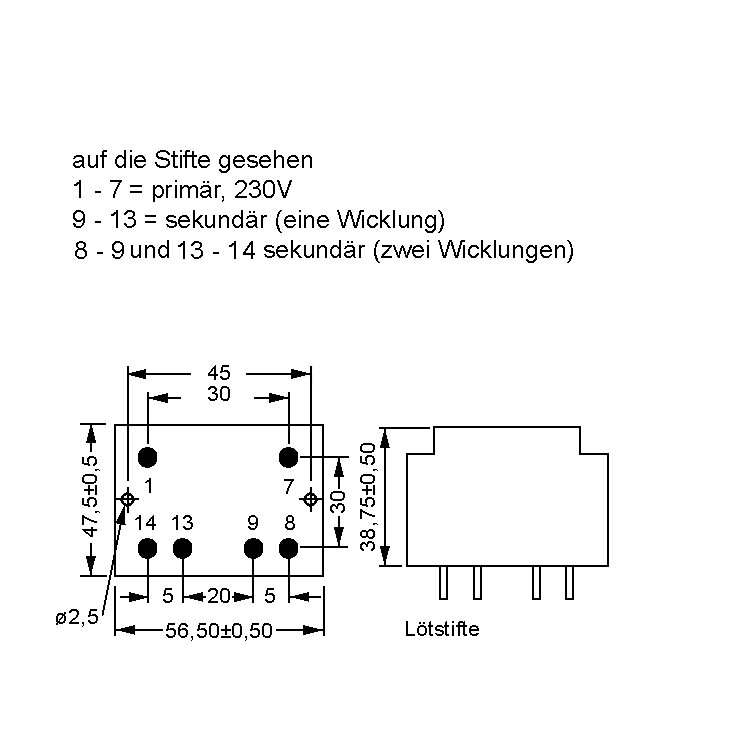

12VAC Trafo 1333mA 12V Trafo 16VA Platinentrafo Printtrafo

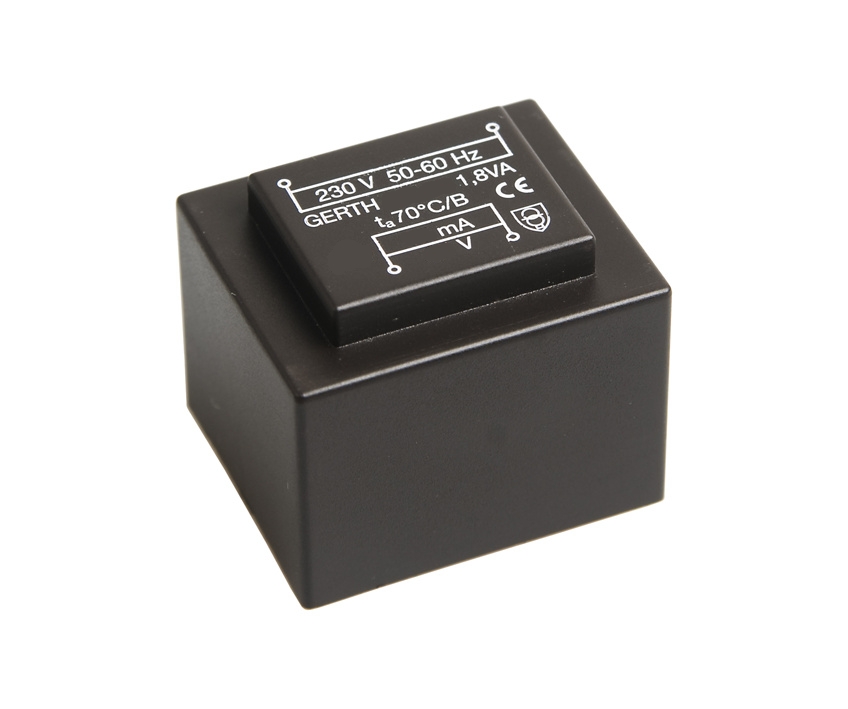

12VAC Trafo 1,8VA 12V Netztrafo zum Einbau in gedruckte Schaltung ( Platinen )  Primär: 220/230V 1,8VA kurzschlußfest max. zulässige Umgebungstemparatur: 70°C 2 Kammer, Spulenkörper,vergossen Prüfspannung 4000V AC Leerlaufspannungsfaktor 1,65 Output: 1x 12VAC Leerlaufspannungsfaktor: 1,65 Strom: 150mA Leistung: 1,8VA Abm.: Breite: 32,0mm, Tiefe: 26,9 mm, Höhe: 26,9mm Rastermaß Eingang: 20mm Rastermaß Ausgang: 10mm Anschluss: Printanschluss

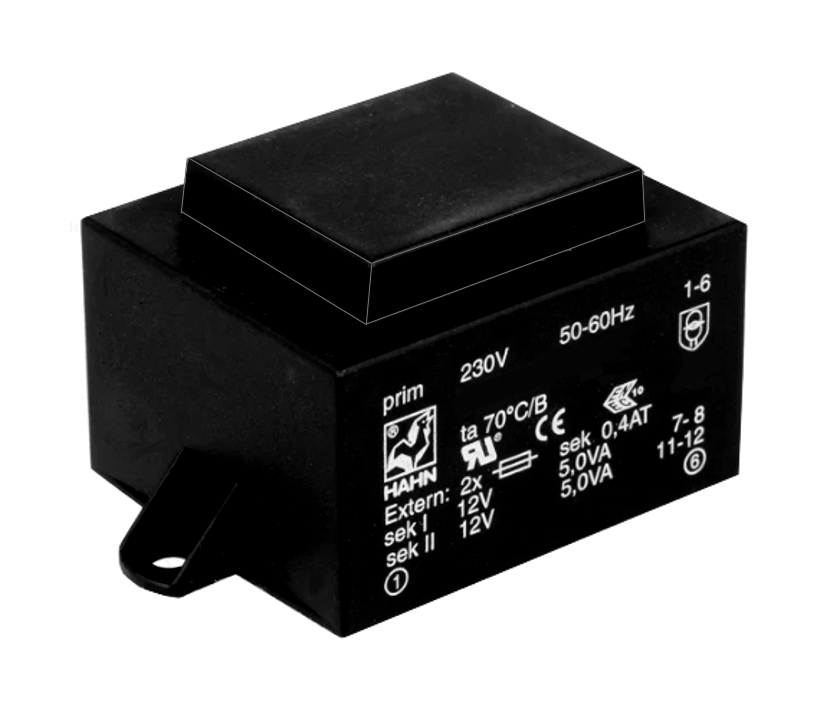

Trafo 2x12V 2x417mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung = Leiterplatten = Patinen  Eingang 230V 50/60Hz  Netztrafo z. Einbau in gedruckte Schaltung... Dieser Platinentrafo mit den klassischen Abmessungen und seinem Rastermaß 5/15 ersetzt auch viele andere Trafos div. Hersteller z.B. von Marschner, Bremer, Ulmer usw.  Eingang Primär: 230VAC vakuumvergossen, Zweikammerwicklung, 2x Befestingshalter Links+Rechts Anschluss über Einlötpins zur Befestigung in einer gedruckten Schaltung aufgebaut nach PN EN 61558-2-6:2000 / UL 5085-1 / UL 5085-3 Technische Daten: Platinentrafo mit Lötpins ( Rundstifte ca. 0,8mm DM bei Lötschwert = 1,1x0,5mm ) Leistung 10VA ( 2x5VA ) Eingang: 230VAC typisch ( Pin-1+6 ) Ausgang : 2x12Volt AC 2x 417mA ( Pin-7-8 / 11+12 ) Anschlussschema = 2 Ausführung in Vergussgehäuse = K = mit 2 Befestigungslaschen ( L+R ) Leerlaufverlustleistung typ. 2,0 W Leerlaufspannung je Wicklung typisch 15,3V nicht kurzschlußfest ta 70 °C/B Baugröße EI48 RM = Rastermaß : Quier 27,5mm / RM5mm / Abmessungen siehe auch Zeichnung weitere Bilder ! Abmessungen nur Korpus ohne Bef.Laschen: B:50,8mm T: 42,7mm H: 28,8mm Abmessungen mit Bef.Laschen = B: 69,2mm T: 42,7mm H: 28,8mm

Trafo 12V 833mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x12V AC Wechselspannung  Strom: 0,833A = 833mA  Leerlaufspannung: 15-19Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,30Kg

12V Platinentrafo mit 3,6VA Leistung  Sicherheits-Netztrafo zum Einbau in Platinen aller Art. Ideal auch für die Reparatur oder Neuaufbau  von Schaltungen aller Art. Ersetzt auch die Vorgänger Trafo-Serie mit 2.8VA, 3VA, 3.2VA, 3.3VA, 3.4VA Eingangsspannung: 230VAC typisch ( Primär ) Belastbarkeit / Leistung: bis 3,6VA Ausgangsspannung 1x12V AC Wechselstrom ( Sekundär: ) Kern ( EI38/13,6 ) vakuumvergossen Zweikammer-Spulenkörper verwendbar als 1x12V AC Trafo mit 1x 300mA Anschluss: Lötpins / Lötkontakte / Länge: 4,0mm  Leerlaufspannung: 16,7VAC ohne Belastung Schutzart IP00 vorbereitet für Geräte der Schutzklasse I / II Temperaturklasse ta 70°C/B Prüfnormen DIN EN61558-1 und -2-6 nicht kurzschlussfest Prüfspannung 4.000V ac Abmessungen siehe auch Zeichnung = weitere Bilder !  Abmessung: Breite: 40,6mm, Tiefe: 34,2mm, Höhe: 28,5mm Rastermaß: Eingang: 20mm / Ausgang: 10mm  Gewicht: 0,192Kg

12V Trafo Platinentrafo zum Einbau in Platinen bzw. Leiterplatten  Eingang Primär: 220/230VAC 50Hz Sekundär: 1 x 12V max 80-100mA 2 Kammer Spulenkörper vergossen Output nenn: 12VAC Output-Impendanz: 119-Ohm Leerlaufspannung: 14,2V Strom: max 100mA Leistung: 1VA Abm.: Breite: 32,4mm Tiefe: 27,5mm Höhe: 26mm Rastermaß Eingang: 15,5mm Rastermaß Ausgang: 10mm Anschluss Löt-Printanschluss ** abverkauftes Ersatztteil, Posten GHC1009512solange Vorrat reicht !
