Ringkerntrafo 24VAC Trafo 2x24V 120VA 2x2,50A In 230V 95x40mm
68,00 €*
% 79,00 €* (13.92% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 43-890-00700
Produktinformationen "Ringkerntrafo 24VAC Trafo 2x24V 120VA 2x2,50A In 230V 95x40mm"
24VAC Ringkerntrafo 2x24Volt 120VA 2x2,5A

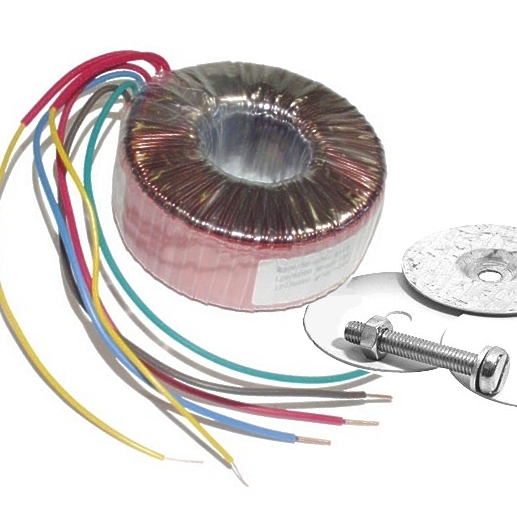

- Sehr gut verarbeiteter Ringkerntrafo mit 120VA Leistung mit Gummischeibe
- Eingang: 230Vac 50Hz (220-240V)
- Eingang / Ausgang : Galvanisch getrennt
- Ausgangsspannung / Nennspannung 2x24Volt AC Wechselspannung
- Leerlaufspannung ohne Last ist höher
- Belastbarkeit Ausgang 2x 2500mA = 2x 2,5A
- 2x 24Volt AC je 2,5A
- Bei der Parallelschaltung der Ausgangswicklungen ( Phase beachten )
- 1x 24V AC = 5,00A = 120VA

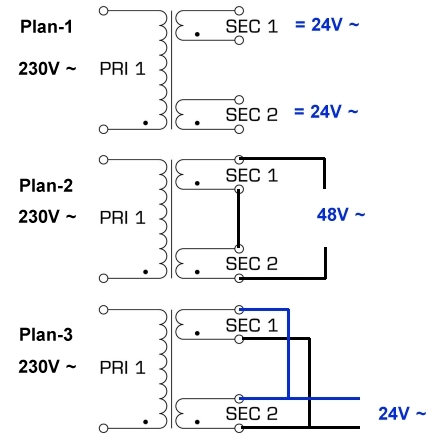

- Bei der Serienschaltung der Ausgangswicklungen ( Plan siehe auch weitere Bilder )
- 1x 48V AC = 2,5A = 120VA

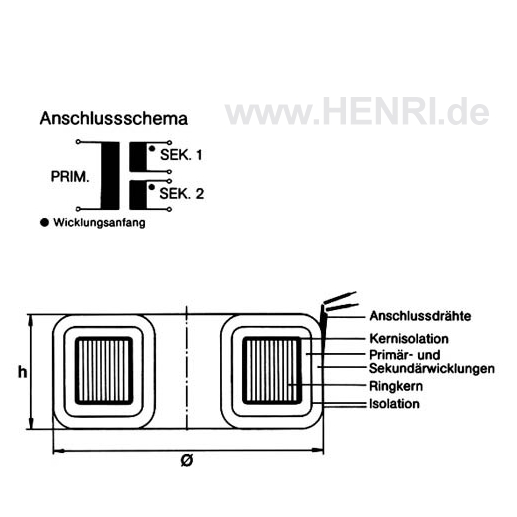

- Durchmesser: 92..95mm
- Höhe: 40..45mm
- Gewicht: 1,3kg
- Lieferung mit Gummischeibe, ohne Befestigungssatz
- Zusatzinfo: auch als 2x22VAC erhältlich = 43-890-00610 der kann für die 24V Versorgung meist auch verwendet werden
