22VAC Ringkerntrafo 22V Trafo 160VA 2x22VAC oder 44VAC

22V Trafo Ringkerntransformator mit 160VA Leistung

• Eingang: 230Vac typisch50Hz +/-10% ( 207...253VAC)

• Eingang zu Ausgang galvanisch getrennt

• Leistung / Belastbarkeit 160VA
• Ausgang: 2x 22Volt AC Wechselspannung 2x 3,64A

• 2-Ausgangswicklungen = 4-Drähte
• Ausgangsstrom: 2x 3,64A = 2x 3640mA
• Erfüllt Normen EN61558
• Schutzart IP00
• Isolationsklasse: TA40/E
• Farben der Anschlußdrähte
• Anschlüsse:       2x Gelb = 230VAC Eingang
• Ausgangswicklung-1 = 22VAC Grün-Rot
• Ausgangswicklung-2 = 22VAC Braun-Blau
• Leerlaufstrom, typ. (230V): 10mA
• Kernverlust, typ.: 0,97W
• Kupferverlust, typ. (120°C): 20,8W
• Durchmesser: 105mm

• Höhe: ca 44mm

• Gewicht: 1,7kg

Lieferung inkl. Befestigungssatz

• 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation

Zusatzinformationen :

• 2x 22Volt Universal Ringkern Transformator für Anwendungen aller Art
• ersetzt u.a. auch die Ringkerntrafo von Polytronik 859632 mit 2x21Volt AC ( 21V-0-21V )
• ersetzt u.a. auch die Ringkerntrafos andere Hersteller   mit 2x23Volt AC ( 23V-0-23V )
• Ideal für Neuaufbnau oder auch als Ersatztrafo für die Steuerungstechnik,
• auch oft eingesetzt in Garagentor-Steuerungen, Verstärker, Baugruppen der Beleuchtungstechnik usw.

• Ausgang: 4 x 200mm Drähte für die 2 Wicklungen (2x24V)

• Nebeninformation: Es können auch 2 Ausgangsdrähte zusammen geschaltet werden z.B.

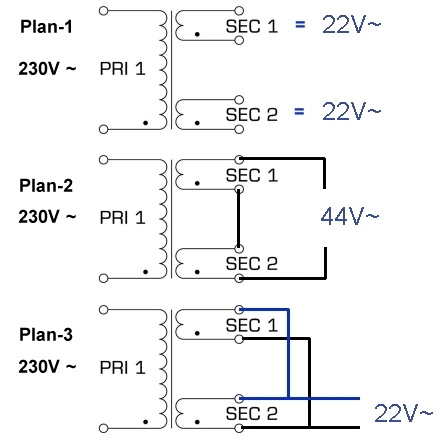

• Mögliche Beschaltungen ( siehe auch weitere Bilder )

• 160VA mit 1x 22Volt AC mit max 1x 7,27A

• 160VA mit 2x 22Volt AC mit max 2x 3,64A

• 160VA mit 1x 44Volt AC mit max 1x 3,64A

• 160VA 22V--0V--22V
• 160VA 21V--0V--21V
