DC USV 12V NT 230V auf 12V DC 6A 12A mit Akkuanschluss
255,00 €*
% 319,00 €* (20.06% gespart)Sofort verfügbar, Lieferzeit: 2-5 Tage
Artikelnummer: 66-860-05830
Produktinformationen "DC USV 12V NT 230V auf 12V DC 6A 12A mit Akkuanschluss"
DC USV 12Volt 6A 12A mit integriertem Ladegerät
Das akkugepufferte Netzteil (DC USV) im Hutschienen-Gehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12Volt und 6A Dauerstrom bzw. max. 12A mit angeschlossenem Akku an.
Das Lade-Netzteil im Hutschienengehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabiler und einstellbarer Ausgangsspannung von 10..14,4Vdc und 6A Dauerstrom ohne Akku und 12A mit optinonalem Bleiakku. Hervorragendes Überlastverhalten, bis zu 300% Max Spitzenstrom von 18A ( 4 Sekunden ) ... siehe Details hierzu weiter unten
Das 12V Hutschienen Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutz gleich mit an. Störungen aller Art werden zuverlässig; optisch und akustisch angezeigt.

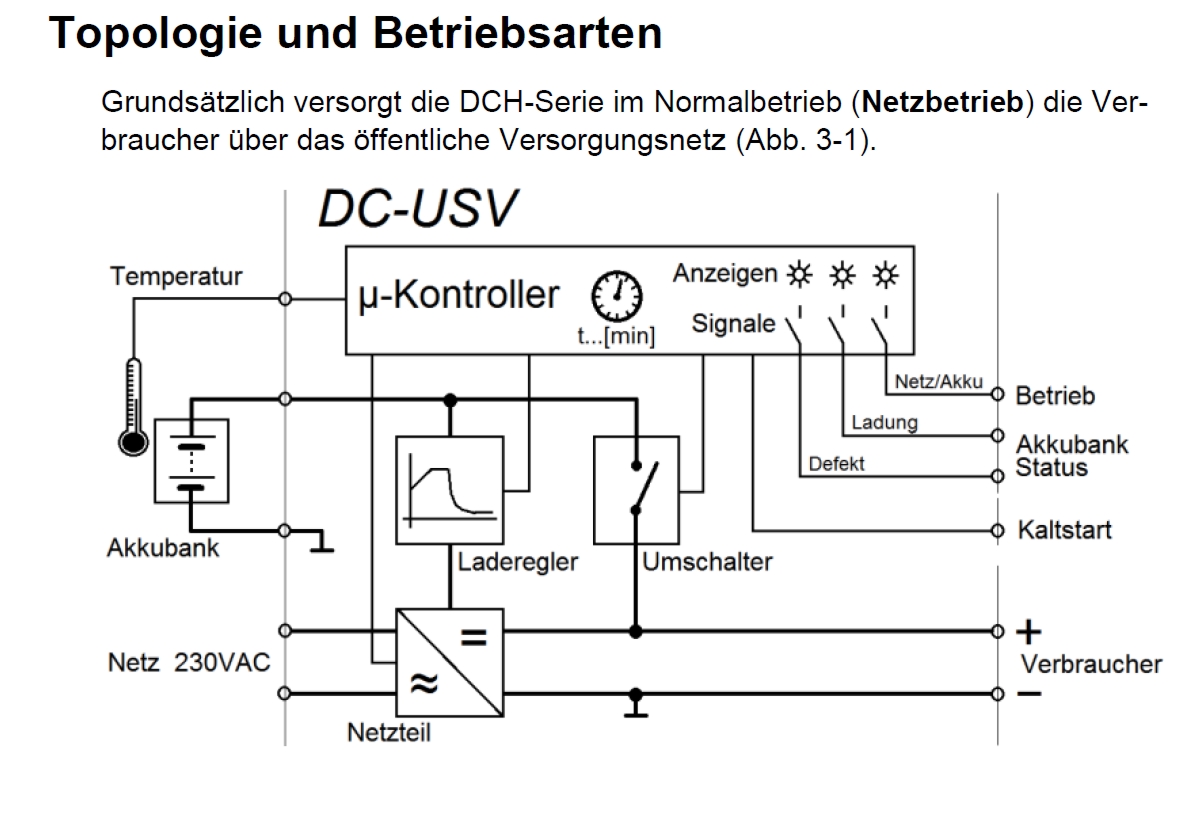

Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung, durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 220-240V Versorgung versehen.
Das Netzteil mit Ladegerätefunktion und DC USV Funktion wurde gemäß den Anforderungen von EMC und LVD der Europäischen Union entworfen.
HighLights:
- Kurzschluss- und Verpolungsschutz am Ausgang
- Potentialfreie Relais-Kontakte
- Geeignet für Bleiakkus AGM-L / AGM-H / GEL / Solarakkus / Bleiakku nass (Autobatterie)
- Permanente Diagnose des Batteriestatus
- 3-stufige Batterieladung nach IUoU Ladekurve
- Hervorragendes Überlastverhalten, bis zu 300%
Technische Daten und Eigenschaften:
- DC USV mit 3in1 ( 12V Netzteil / 12V Ladegerät / 12V DC USV )
- Netzteil integriert
- Eingangsspannung: typisch 230Vac über Klemmen mit PE
- Automatischer Weitbereichseingang: 90...305VAC 47...63Hz
- Hoher Wirkungsgrad von 89%
- Ausgangsspannung 12V DC linear stabilisiert über kleines Poti einstellbar von 10...14,4Vdc
- Ausgangsstrom / Belastbarkeiten :
- Ausgangsstrom (ohne Akku.) = 6A Dauerstrom ( Netzteile alleine )
- Max. Ausgangsstrom ( ohne Akku ) = 18A für 4 Sekunden ( Netzbetrieb )
- Max. Ausgangsstrom ( mit Akku.) = 12A für max 4 Minuten ( Netzt und Akku )
- Netzteil Dauerstrom 6A max bw. 18A Spitzenstrom für 4 Sekunden ( Bei Betrieb ohne Akku )
- In Verbindung mit optional erhältlichem Akku ( Bleiakku ) Dauerstrom bis 12A ( 12A 4Min )

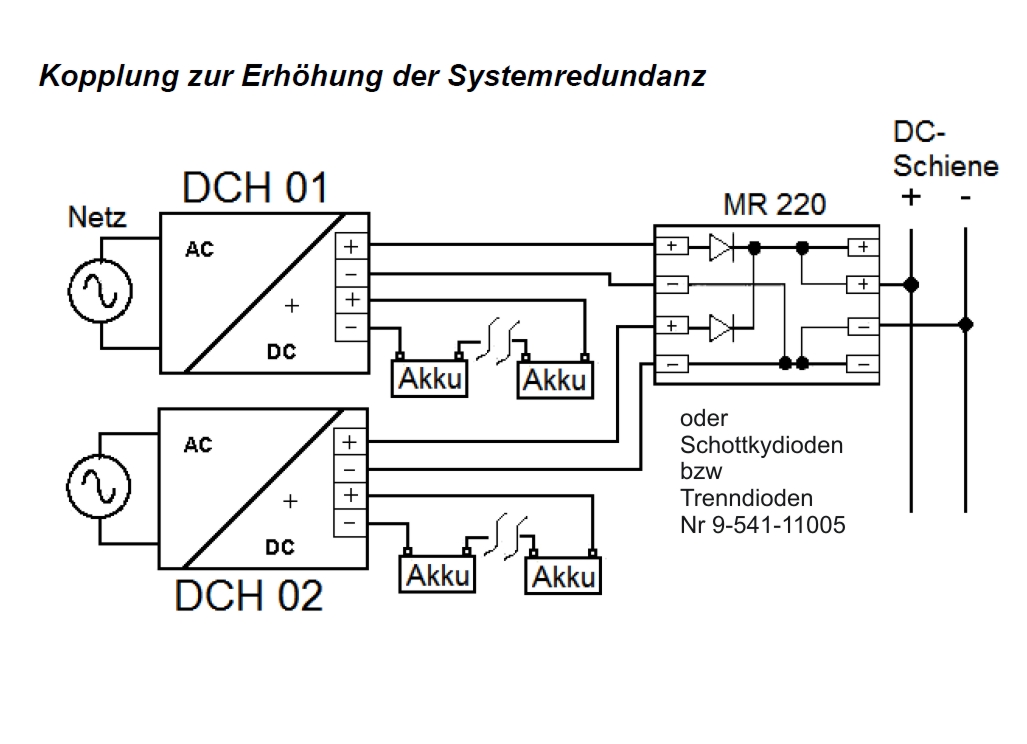

- Kopplungen oder Parallelschaltungen mehrerer DC-USV ja durch Schottkydioden oder Modul MR220
- Redundanzbetrieb Nein / Leistungserweiterung Ja siehe weitere Bilder
- Ladegerät integriert
- verwendbar für offene, verschlossene Bleiakkus aller Art AGM-, Blei-Gel-Akkus, Solarakkus, KFZ Batterie

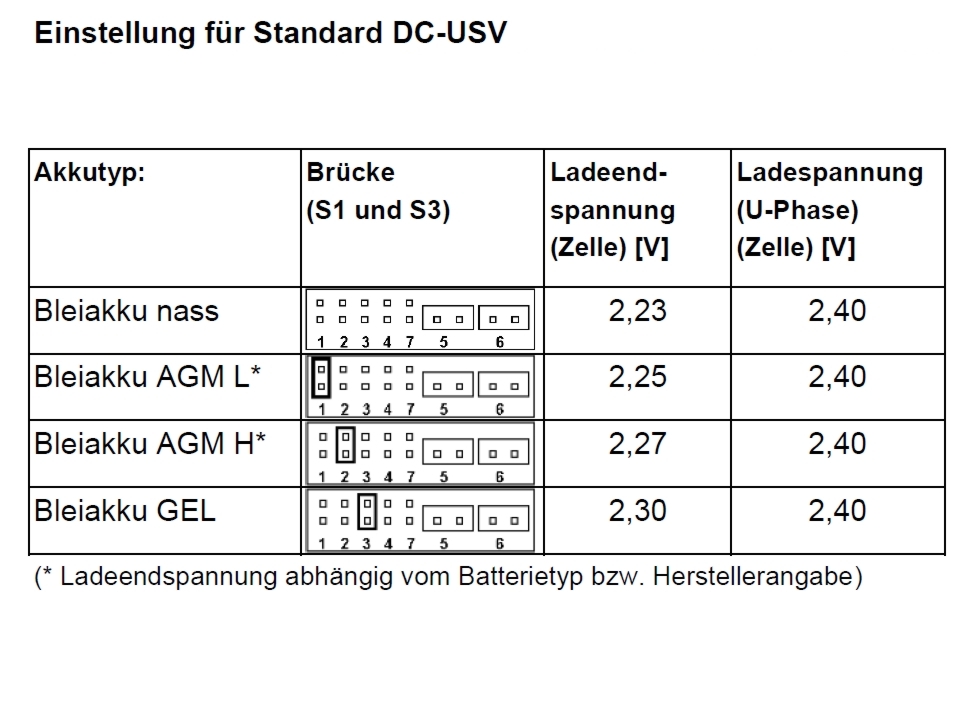

- vordefinierte Ladekurven via Jumper einfach einstellbar.
- Akku Ladegerät mit Tiefentladeschutzfunktion ( 9,5V +/-0,5V )
- Ladestrom max 6A je nach verw.
- Akku Ladestrombegrenzung Ja einstellbar über integriertes Poti 20...100%
- 3-stufige Batterieladung nach IUoU Ladekurve
- Umfangreiche Akku bzw. Batterieüberwachung wie z.B.
- Batterie nicht angeschlossen, Sulfatierte Batterie, Batterie-Kurzschluss, Eignung des Batterietyps (Spannungsprüfung)
- Ladestrombegrenzung Ja einstellbar über integriertes Poti 20...100%
- Ladespannung (Hauptladung): 14,4V / Ladespannung (Erhaltungsladung): 13,75V
- Hauptladedauer: min 1min .... max 15 Stunden ( je nach angeschlossenen Akku)
- Überwachung und Kommunikation integriert
- Summer und LEDs für die akustische und optische Signalisierung von Systemzuständen und Störungen
- Meldungen: Netz- oder Backup-Betrieb, Akku bzw. Batterie entladen bzw. defekt
- Signalisierung von Systemzuständen und Störungen.

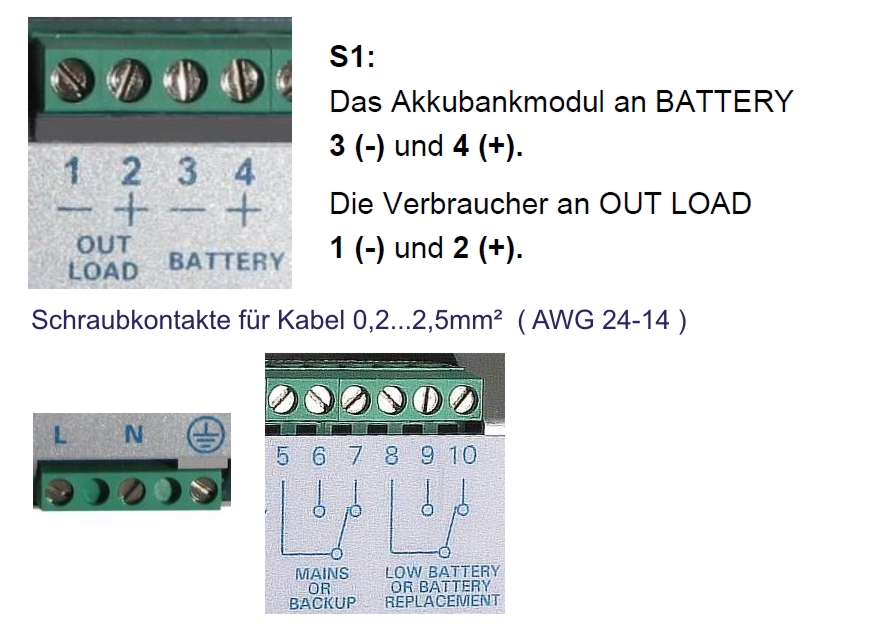

- Statusausgänge (Relaiskontakte ) für die Weiterverarbeitung von Status- und Störungsmeldungen
- Kontaktbelastbarkeit Relais: bis 1A 60V potentialfreier Kontakte
- Kühlung Selbstkonvektion ( kein Lüfter )
- DC USV ( integrierte Notstromversorgung Unit )
- Akkupufferung bzw. Notstromakku mit optional erhältlichem Standard 12V Bleiakku 1,2....60Ah
- je nach benötigter Autonomiezeit ( Pufferzeit )

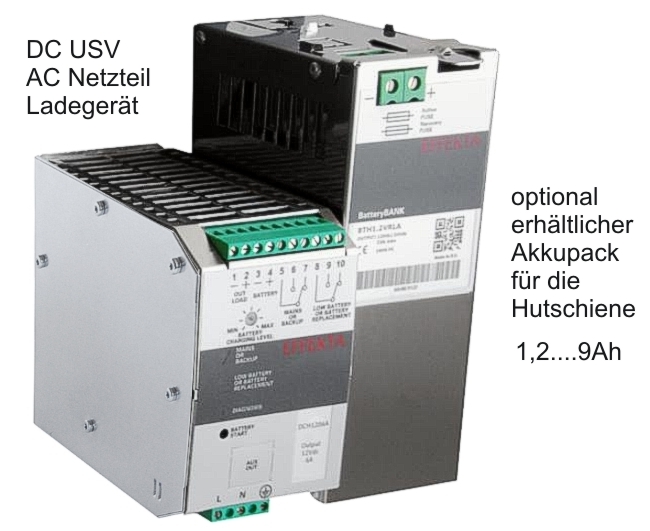

- Im Gehäuse ist kein Platz für den optionalen Akku entweder beistellen oder
- optional erhältliche Akkuhalter mit Schraubklemmen erhältlich
- Weitere Details
- Schutzart IP20
- Isolation (Eingang / Ausgang): 3000VAC
- Gerätegröße: S1
- DIN-Hutschienenmontage TS35 / NS35 üblichste
- Temperatureinsatzbereich: -25...+70°C
- Leistung max. 72W / Verlustleistung (max. Last): 17W
- Abmessungen Metallgehäuse: B: 65mm H: 115mm T: 135mm
- Gewicht: 0,6Kg
OPTIONAL erhältlich, siehe unten im Zubehör Register: div 12V Beistell-Bleiakkus oder Akku DIN-Schiene z.B. 12V 9Ah (Bst Nr 33-175-01209)
Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.
Anmelden
Zubehör
%
Hutschiene DIN-Schiene gelocht 500mm B 35mm
Hutschiene Trageschiene DIN-Schiene Montageschiene Eine der üblichste Montageschiene in Schaltschränken gelochte Ausführung verzinkt Trageschiene gelocht 35mm breit (unten 21mm x 7,5mm Höhe ) Tragschiene DIN EN50022 / EN 60715 / EN 50022 Material verzinkt, sendzimirverzinkt Lochung: Ja = gelocht ( 5,2x18mm / 6,2x15mm ) Werkstoff Stahl Materialstärke 1mm Länge: 500mm Breite: 35mm (oben) Breite: 21mm (unten) Bauhöhe 7,5mm
2,95 €* 3,95 €* (25.32% gespart)
Nur 3 auf Lager!
%

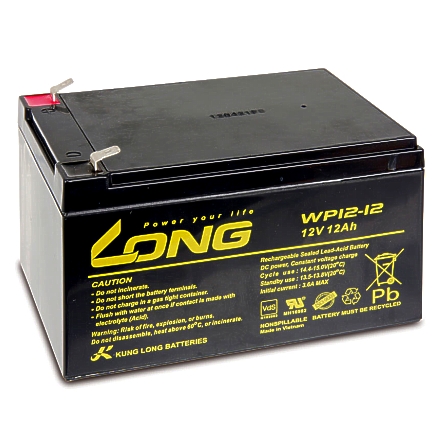

12V Bleiakku 12V 12Ah 151x98x94mm Kontakte 6,3mm
12V Bleiakku wiederaufladbar, wartungsfrei und verschlossen durch Ventilregulierung. Niedrige Selbstentladung, lange Gebrauchsdauer, einfache Ladung, kein Gefahrengut. Spannung 12 Volt Kapazität: 12Ah = 12.000mAh Mit 2x 6,3mm Flachstecker Anschlüsse Beide Kontakte auf der schmalen Seite Abstand der Kontakte ca.: Mitte-Mitte 79mm Initial Current 3,6A max Stand by use: 13,5..13,8V Cyclice Use: 14,4..15,0V Abmessungen: L:151mm B:98mm H:94mm Gewicht: 6,5kg
36,50 €* 49,90 €* (26.85% gespart)
12V Bleiakku 12V 18Ah 181x76x167mm
12V 18Ah Bleiakku mit M5 Bolzen 12V 18Ah = 18.000mAh wartungsfreier Bleiakku Einsatzgebiete: USV, Alarm- Sichertheitstechnik, Notbeleuchtung, Schaltschrank, Automaten, usw. Innenwiderstand: 10-mOhm Stand-By USE 13,5...13,8V Ladestrom max 5,4A Ideale Ladespannung Cycle Use 14,4...15V Maximaler Entladestrom für 5Sekunden 270A Kontaktzapfen M5 Links und Rechts Abm.: B:12mm H:11mm T:2mm Bohrung innen 5,8mm als Querloch für M5 Schraubenanschluss. Prinzip wie der Panasonic LCR12-17 jedoch hat der Kontaktzapfen Betriebstemperatur: -15°C bis +50°C / Optimalbereich: 5°C bis 35°C Abmessungen: L:181mm B:76mm H:167mm Gewicht: 6,2Kg
44,95 €*

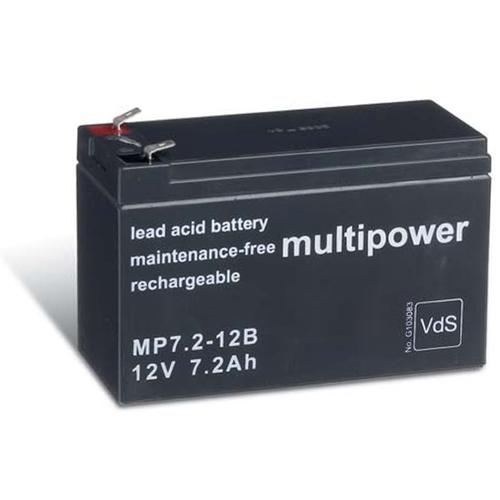

12V Bleiakku 12V 7,2Ah 151x65x94mm mit 6,3mm Kontakten
12V Bleiakku 7,2Ah 151x65x94mm mit 6,3mm Kontakten versiegelt, vollständig wiederaufladbar, wartungsfrei.Zur Verwendung als sekundäre 12V Stromquelle 12V Bleiakku wartungsfrei und verschlossen durch Ventilregulierung. Niedrige Selbstentladung, lange Gebrauchsdauer, einfache Ladung, kein Gefahrengut. Mit 2x 6,3mm Flachstecker Anschlüssen. Beide Kontakte auf der schmalen Seite Abstand der Kontakte. ca.: Mitte-Mitte 44mm. Initial Current 2,16A Stand by use: 13,5..13,8V Cyclice Use: 14,4..15,0V Abmessungen: L:151mm B:65mm H:94mm Gewicht 2,7Kg
24,90 €*

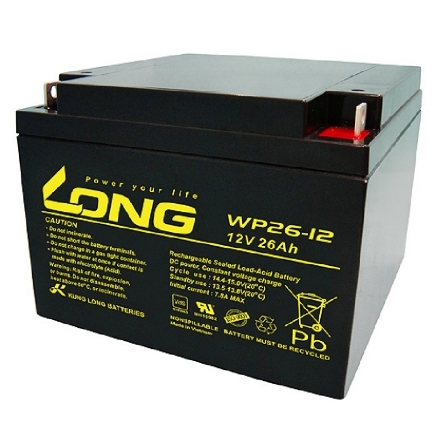

12V Bleiakku 12V 26Ah 175x166x126mm
12V 26Ah Bleiakku wartungsfreier Akku. LONG liefert eine große Pallette von Bleibatterien, die für Sicherheitsanwendungen zugelassen sind. Durch den geringen Innenwiderstand sehr gut geeignet für Alarmanlagen und unterbrechungsfreie Stromversorgungen, Beleuchtungstechnik oder auch als Solarakku. Die Batterien sind zertifiziert nach VdS (Verband der Sachversicherer) Typische Einsatzbereiche: Sicherheitstechnik Brandmeldetechnik Alarmtechnik Industrie Telekommunikation, USV-Anlagen / UPS auch Freizeit / Hobby / Gartenhaus usw. Stand-by-Anwendungen Gewerbliche Einsätze Technische Daten: Betriebstemp.: -15°C bis +50°C. Optimalbereich: 5°C bis 35°C. Solider Bleiakku AGM Wartungsfrei Anschlüsse: F3 mit Querloch 5,5mm für M5 Schraube Spannung: 12 Volt Nomina Capacity: 26Ah 20 hor rate Innenwiederstand: 11mOhm Maximum Discharge Current for 5 seconds 390A Charging Methode (Float Charging): 13,5....13,8V Charging Methode (Cycle Use): 14,4....15,0V Entladen in 10h 23,8Ah / Entladen in 20h 26Ah. Betriebstemp.: -15°C bis +50°C. Optimalbereich: 5°C bis 35°C. Gehäusematerial: UL94HB UL94V-0 flammwiedrig VdS-Nr.: G199098 Abmessungen: L:166mm B:175mm H:125mm Gewicht: 9,53kg
82,95 €*

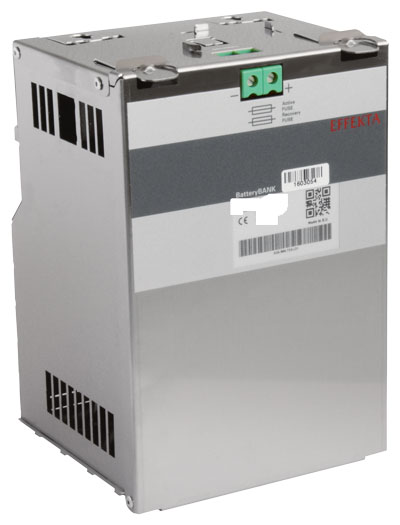

12V Bleiakku 12V 9Ah im Hutschienen Gehäuse
12V Bleiakku 12V 9Ah im Hutschienengehäuse Wartungsfreier Bleiakku im Hutschienen-Gehäuse mit Schraubklemmen speziell passend zu den DC USV von Effekta Akkupack für HutSchienenmontage (DIN-Rail TS35/NS35) Spannung 12V DC Kapazität 9AH Überbrückungszeit bei Strom 2/4/6/10A- 240/90/60/30 min Abmessungen: (H 210mm x B 145mm T 130mm Gewicht 3,5Kg Optional dazu erhältlich DC-USV mit Ladegeät = Art-Nr 66-860-05830
99,95 €*
%

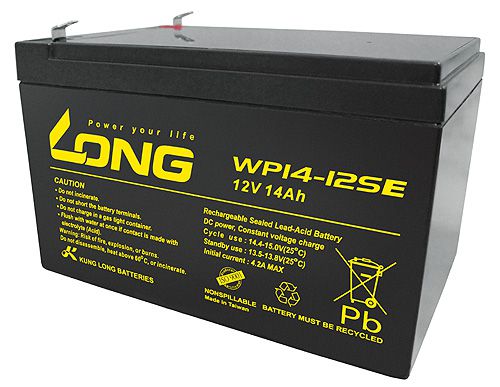

12V Bleiakku 12V 14Ah 151x98x95mm Kontakte 6,3mm Zyklenfest
