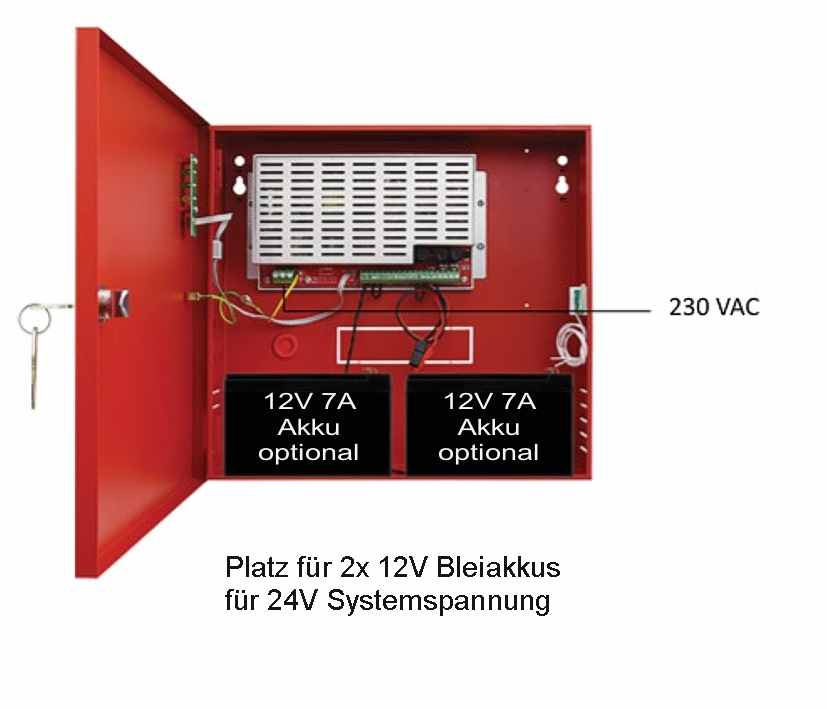

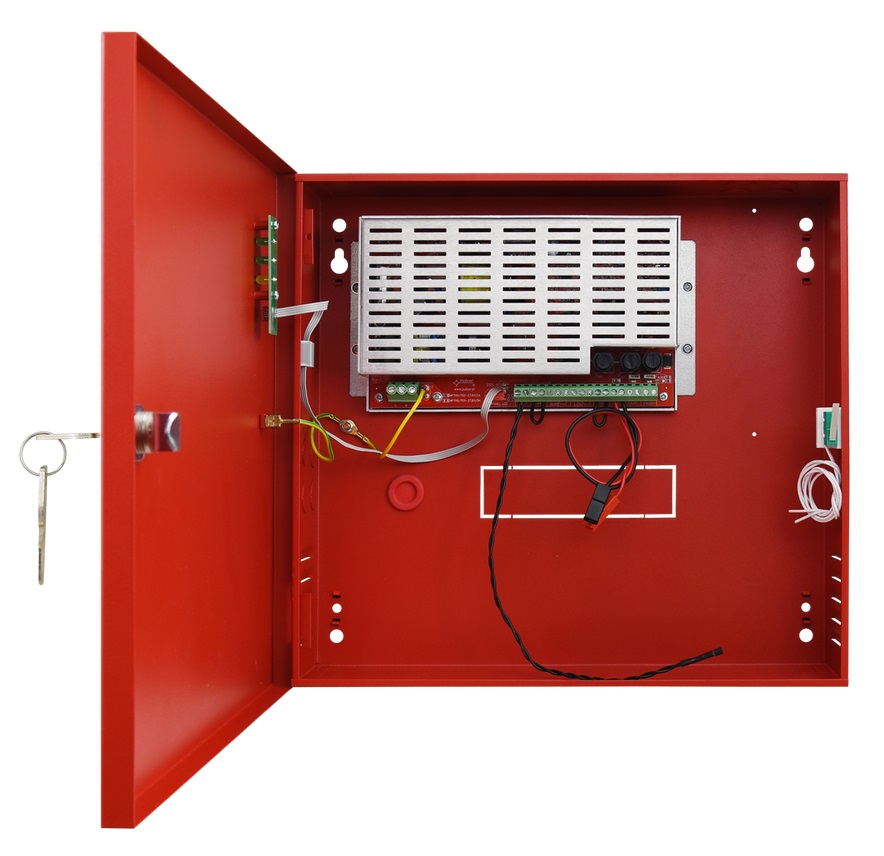

DC USV 24V NT 230V auf 24V DC 3A für EN54 oder EN12101-10 ohne Akku

DC USV 12Volt Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-14,5Vdc und 3A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Ausführung mit Ringkerntrafo Technolgie Mit umfangreichen Schutzeinrichtungen mit optischer und akustischer Signalisierung :    LED Anzeige für Spannung und 8-Kontroll Status LED in Frontpanel integriert    LED Ladestatus Anzeige (3-fach Zustand Akku )    LED Status Netzbetrieb    LED Status für Überlastung    LED Status Grün für AUX Ausgang Kurzschluss-Schutz SCP Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation Polymer-Sicherung Überspannungsschutz OVP Ueberspannungssicherungen >16V (automatisch wiederhergestellt) Umschaltungssicherungen Varistoren Anti-Sabotage-Schutz Überlastungsschutz OLP Sicherung im Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt Kontrolle der Batterieladung und ihrer Wartung Schutz der Batterie vor übermäßiger Entladung (UVP) Technische Schalt- und Statusausgänge:    EPS FLT; Ausgänge, die die Havarie der Versorgung AC signalisieren    PSU FLT; Ausgang, der die Havarie des Netzgeraet signalisiert    APS FLT; Signalisationsausgang fuer Stoerung des Akkus    Ausgänge mittels OP Openkollector gegen Masse    AUX = Lastausgang DC +/- Acoustic signalization of the operation: Ja Piesoelektrischer Signalisator Interner Sabotagekontakt (Tamper)    Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac 50Hz über Klemmen mit PE ( -15% ... +10% 50Hz ) Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus Schutzgrad IP20 Indoor Ausgangsspannung linear stabilisiert einstellbar über Poti von  12,0...14,5V DC Gleichspannung Ausgangsstrom: 3,0A Belastbarkeit 0..3,0A max und dann 0,2A Laden oder Ausgangsstrom: 2,6A Belastbarkeit 0..2,6A max und dann 0,6A Laden oder Ausgangsstrom: 2,2A Belastbarkeit 0..2,2A max und dann 1,0A Laden Ausgangsstrom: 1,7A Belastbarkeit 0..1,7A max und dann 1,5A Laden Summarischer Strom der Empfangsgeraete + Akku betraegt max. 3,2A    umstellbar mitels Jumper    Summarischer Strom der Empfangsgeraete + Akku betraegt max. 3,2A Eigenverbrauch der Scaltung: 22mA Restwelligkeit: 30mV pp max Ausgänge = AUX +/- DC über Schraubklemmen bis 1,5qmm Akkupufferung bzw. Notstromakku optional erhältlichem Standard 12V Bleiakku 7,2....17Ah oder externe Akkus bis 30-100Ah Ladestrom einstellbar je nach angeschlossener Akkukapazität 0,2A / 0,6A / 1,0A / 1,5A via Jumber auf der Hauptplatine ( Ladezeit bei 17AH Akku 50h / 25h30m / 15h18m / 10h12m bei 1,5A ) Versorgungsausgang 13.8V DC - für allgemeine Verwendung Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. ) Schutz der Batterie vor Tiefentladung UVP U<11,5V ( Ubat Meldung ) Max. Platzfach für Akku im Gehäuse: B: 250mm H: 135mm T: 79mm SIEHE AUCH WEITERE BILDER ZEICHNUNG DOKU USW Abmessungen Metallgehäuse: B: 300mm H: 300mm T: 92mm (mit Abstandshalter + 8mm = 100mm ) Stahlblech Farbe Schwarz RAL9005 Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung. Betriebstemperatur -10ºC...+40ºC Gewicht: 4,7Kg ohne Akku ( Lieferung ohne Akku optional erhältlich ) Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab  Akkupufferung z.B. mit optional erhältlichem 12V 7,2Ah....17Ah Bleiakku Fernüberwachung durchs LAN, RS485 ( entsprechende optionale Zusatzmodule erforderlich ) Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

DC USV 12Volt Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-14,5Vdc und 5A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Ausführung mit Ringkerntrafo Technolgie Mit umfangreichen Schutzeinrichtungen mit optischer und akustischer Signalisierung :    LED Anzeige für Spannung und 8-Kontroll Status LED in Frontpanel integriert    LED Ladestatus Anzeige (3-fach Zustand Akku )    LED Status Netzbetrieb    LED Status für Überlastung    LED Status Grün für AUX Ausgang Kurzschluss-Schutz SCP Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation Polymer-Sicherung Überspannungsschutz OVP Ueberspannungssicherungen >16V (automatisch wiederhergestellt) Umschaltungssicherungen Varistoren Anti-Sabotage-Schutz Überlastungsschutz OLP Sicherung im Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt Kontrolle der Batterieladung und ihrer Wartung Schutz der Batterie vor übermäßiger Entladung (UVP) Technische Schalt- und Statusausgänge:    EPS FLT; Ausgänge, die die Havarie der Versorgung AC signalisieren    PSU FLT; Ausgang, der die Havarie des Netzgeraet signalisiert    APS FLT; Signalisationsausgang fuer Stoerung des Akkus    Ausgänge mittels OP Openkollector gegen Masse    AUX = Lastausgang DC +/- Acoustic signalization of the operation: Ja Piesoelektrischer Signalisator Interner Sabotagekontakt (Tamper)    Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac 50Hz über Klemmen mit PE ( -15% ... +10% 50Hz ) Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus Schutzgrad IP20 Indoor Ausgangsspannung linear stabilisiert einstellbar über Poti von  12,0...14,5V DC Gleichspannung 1. Ausgangsstrom 5 A + 0,6 A Laden des Akkus 2. Ausgangsstrom 4,1 A + 1,5 A Laden des Akkus 3. Ausgangsstrom 3,4 A + 2,2 A Laden des Akkus 4. Ausgangsstrom 2,6 A + 3 A Laden des Akkus    umstellbar mitels Jumper Eigenverbrauch der Scaltung: 22mA Restwelligkeit: 30mV pp max Ausgänge = AUX +/- DC über Schraubklemmen bis 1,5qmm Akkupufferung bzw. Notstromakku optional erhältlichem Standard 12V Bleiakku 7,2...17Ah ..oder extern 30-100Ah Ladestrom einstellbar je nach angeschlossener Akkukapazität    0,6A / 1,5A / 2,2A / 3A via Jumber auf der Hauptplatine Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. ) Schutz der Batterie vor Tiefentladung UVP U<11,5V ( Ubat Meldung ) Versorgungsausgang 13.8V DC - für allgemeine Verwendung Max. Platzfach für Akku im Gehäuse: B: 250mm H: 135mm T: 79mm SIEHE AUCH WEITERE BILDER ZEICHNUNG DOKU USW Abmessungen Metallgehäuse: B: 330mm H: 355mm T: 100mm (mit Abstandshalter + 8mm = 108mm ) Stahlblech Farbe Schwarz RAL9005 Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung. Betriebstemperatur -10ºC...+40ºC Normen:  Konstruktion gemäß der Norm EN50131, Stufe 3 Schutzklasse EN 60950-1:2007 I (first) / Schutzgrad EN 60529: 2002 (U) = IP20 Gewicht: 6,7Kg ohne Akku ( Lieferung ohne Akku optional erhältlich ) Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab  Fernüberwachung durchs LAN, RS485 ( entsprechende optionale Zusatzmodule erforderlich ) Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

DC USV 24Volt Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit 5A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.   Das akkugepufferte Netzteil im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung ( 24V DC USV )  Stabile Ausgangsspannung von 27,6V und 5A Dauerstrom mit optionalen Bleiakkus an  wählbarer Akkuladestrom 0,63A / 1,3A / 3,3A  Einsetzbar für Grade-1 bis Grade-3 Installationen Das im 230V Schaltnetzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutz gleich mit an. Störungen und Zustände werden zuverlässig; optisch angezeigt. Die LED-Anzeige sowie logische und einfache Statusmeldungen zeigen auf einen Blick den Zustand des Systems. Bei Ausfall der 220-240VAC Netzspannung erfolgt eine sofortige online Umschaltung ohne Unterbrechnung auf die Akkuversorgung  Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt Diese Gleichspannungs DC USV ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen ( Open Collektor ) zum Signalisieren von Störungen und Ausfall der 230V Versorgung versehen. Das Netzteil verfügt über einen Temperatursensor zur Überwachung der Temperaturparameter der installierten Akkus. Sensor an Batterie befestigen, z.B. mit Klebeband.  Technische Daten: Eingangspannung: 230VAC typisch ( Range 200-240VAC 50/60Hz Leistung des Netzteils 138W Ausgangsspannung: 22V...27,6VDC Pufferbetrieb je nach Akkuzustand  20V...27,6VDC batteriegestützter Betrieb  Gesamtausgangsstrom beim Laden = 5A = 5000mA Ladestrom der Batterie z.B. 1,8A / Ausgangsstrom NT 3,2A = Summe 5A vom Netzteil  Natürlich kann ggf. auch mehr aus der Batterie gezogen werden je nach Kapazität der optionalen Akkus  Batteriekapazität 40-45Ah oder auch extern dann bis 100Ah  Restwelligkeit: 50mVpp / Effektivität: 86% Stromverbrauch des Netzteils ( Eigennverbrauch ) im batteriegestützten Betrieb 45mA Standby-Zeit. Der batteriegestützte Betrieb ist abhängig on der Batteriekapazität, dem Ladezustand und dem Laststrom Ausgangsstrom [A] je nach Anwendung Netzteil (gemäß EN50131-6) / Batterie-/Ladestrom 40Ah 1,8A Grade 1, 2 - Standby-Zeit 12 Stunden = 3,3A Grade 3 = Standby-Zeit 30 Stunden = 1,3A Grade 3 = Standby-Zeit 60 Stunden = 0,63A  Mit umfangreichen Schutzeinrichtungen mit optischer Signalisierung : Die LED-Anzeige sowie logische und einfache Statusmeldungen zeigen auf einen Blick den Zustand des Systems. LED-1 = 230VAC Netzbetrieb OK / CHARGE = Ladevorgang OK / Rot = ALAM = Sammelstörungsanzeige Schutz der Batterie vor übermäßiger Entladung (UVP) Anzeige bei niedriger Batteriespannung = Ubat < 23 V, bei Batteriebetrieb Kurzschlusssicherung SCP = Glassicherung FBAT (bei Ausfall ist ein Austausch des Sicherungselements erforderlich) Überspannungsschutz OVP >32V +/-2V Varistoren (automatisch wiederhergestellt ) Sabotage-Schutz durch Innenkontakt im Gehäuse ( Sabotageschutz Öffnen, Abriss ) Überlastungsschutz OLP Sicherung im Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt Kontrolle der Batterieladung und ihrer Wartung + START – Taste (Starten über die Batterie bei Aku Neueinbau ) Integrierter Batterietest. Das Netzteil führt alle 5 Minuten einen dynamischen Batterietest durch und schaltet den Ausgang vorübergehend in den Batteriebetriebsmodus. Während des Tests misst das Steuergerät des Netzteils die elektrischen Parameter gemäß der implementierten Messmethode. Ein negatives Testergebnis wird angezeigt, sobald die Kontinuität des Batteriestromkreises unterbrochen ist oder wenn die Spannung unter 24V fällt.  Technische Schalt- und Statusausgänge ( siehe auch weitewre Bilder ! ) : Schraubklemmen : N + L + PE bis 2,5qmm  Anschluß Schraubklemmen = Terminals wie folgt : +AUX, -AUX – AUX power supply output / Netzteilausgang ( - AUX=GND, +AUX= power supply output) EPS – technical output of AC network absence indication - OC type = OPEN Collektor ( Transistor gegen Masse schaltend )       Open = AC power failure        Close = AC supply - O.K. APS – technical output of battery failure  = OPEN Collektor ( Transistor gegen Masse schaltend )        Open = battery failure        Close = battery O.K. PSU – technical output of PSU failure - OC type = OPEN Collektor ( Transistor gegen Masse schaltend )        Open = failure        Close = O.K. EXTi – input of external failure.         Closed input = no indication        Open input = failure +BAT / -BAT = ( Akkuanschluß ) BST-Terminals for connecting the battery TAMPER – antisabotage protection microswitch connector TEMP – input of battery temperature sensor Das Netzteil wurde gemäß den Anforderungen der Europäischen Union entworfen :  Schutzklasse EN 62368-1 = I (first ) Elektrische Isolationsfestigkeit:    - zwischen Eingangs- und Ausgangskreis des Netzteils : 4000V DC    - zwischen Eingangskreis und Schutzkreis : 2500V DC    - zwischen Eingangskreis und Ausgangs- oder Schutzkreis : 500V DC 100Mohm Environmental Class EN 50131-6 = III Environmental Class EN 60839-11 = I (first ) Sinusförmige Schwingungen im Betrieb: gGemäß EN 50130-5 Impulswellen im Betrieb: gemäß EN 50130-5 Weitere technische Daten:   Akkuanschluß : BAT = M6 0-2,5 Sicherung zu Akkus = T5A 30V ( veränderbar , austauschbar )  Akkupufferung bzw. Notstromakku optional erhältlichem Standard 24V ( 2x12V )Bleiakku 7,2...40Ah...oder externe Akkus bis 100Ah Temperatur-Einsatzbereich: -10....+40° Max. Platzfach für Akku im Gehäuse: 404 x 178 x 172mm Abmessungen Metallgehäuse: B: 414mm H: 408mm T: 190mm Stahlblech Farbe Schwarz RAL9005 Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung ( ohne Lüfter )  Betriebstemperatur -10ºC...+40ºC Schutzgrad IP44 ( Protection grade EN 60529 ) Gewicht: 11,5Kg ohne Akku ( Lieferung ohne Akku optional erhältlich )  Optional hierzu erhältlich z.B. Zubehör je nach benötigter Kapazität bzw. Standby Zeit :  1x Art-Nr   9-640-00350 = Trenndiode mit Schraubkontakten z.B. beim Einsatz zweier 24VDC USV mit 2x 5A auf 10A Leistung  2x Art-Nr 33-175-01270  = Bleiakku 12V  18Ah Abm  181x76x167mm AGM (M5) ergibt 24V 18Ah  2x Art-Nr 33-175-01415  = Bleiakku  12V  45Ah Abm 181x76x167mm AGM (M5) ergibt 24V 45Ah  1x Art-Nr 92-477-02514 = 3-fach Relaismodul mit 3xWechslerkontakt um ggf. die Open-Collector Ausgänge auf Relais zu wandeln  Optional erhältlich ist ein Ausgangskonstanter ( fals überhaupt benötigt ) Art-Nr 93-400-00880 = 24V 100Watt 4,5A DCDC Konstanter ( wenn Sie die Akkupufferspannung ( z.B. Akku voll im Range = 27,6V...28,8V ) und Sie dennoch eine genau 24,0Volt DC Ausganggsspannung stabilisiert benötigen .. empfehlen wir diesen 24V DCDC Konstanter Art-Nr 43-846-00620 = 24V 270Watt 11A DCDC Konstanter ( wenn Sie die Akkupufferspannung ( z.B. Akku voll im Range = 27,6V...28,8V ) und Sie dennoch eine genau 24,0Volt DC Ausganggsspannung stabilisiert benötigen .. empfehlen wir diesen 24V DCDC Konstanter optionalAuch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.
