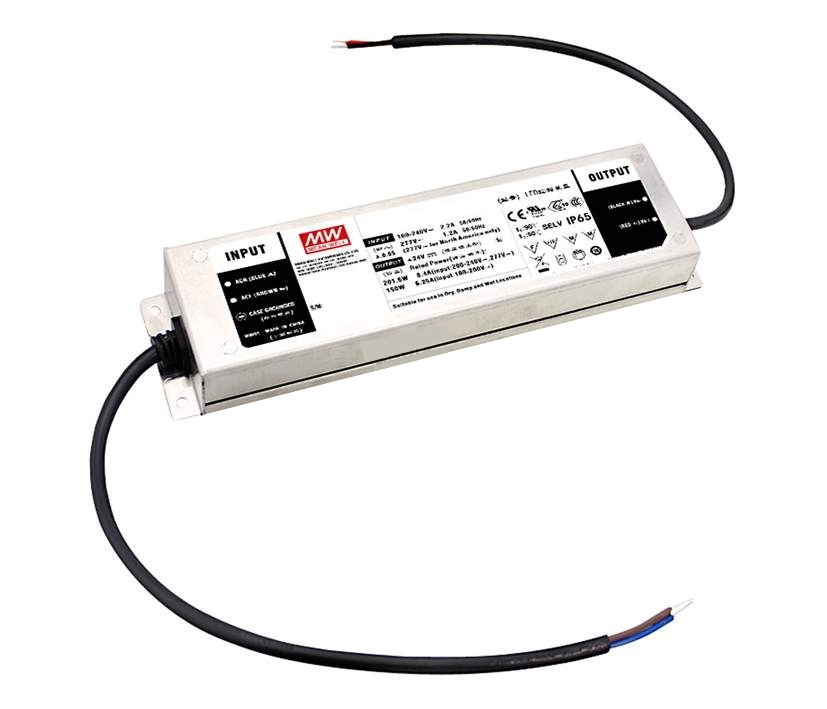

24V Netzteil 24V 200W 8,4A IP67 Indoor Oudoor ELG200

24V 300W Netzteil für universelle Verwendung  Schaltnetzteil nach IP67 Norm mit Ausgangsspannung von 24V stabilisierter Gleichspannung. Geeignet als 24V Stromversorgung für industrielle Anwendungen, Schaltschrankbau als LED-Treiber, LED-Converter, Beleuchtungstechnik, Messebau usw. Belastbarkeit: 300Watt an 24 Volt = 12,5A. Kurzschlussabschaltung mit automatischem Wiederstart (Restart). Übertemperaturschutz mit Leistungsreduktion.  Netzteil für für LED- und Beleuchtungsanwendungen IP67, für Innen- und Außenanwendungen z.B. im Feuchtebereich (z.B. Industrie- Gastro- oder Ausseneinsatz) nach IP67 mit konstante Ausgangsspannung von 24V DC. Kurzdaten: Belastbarkeit max 300Watt = 12,5Amp Ausgangsspannung: 24V DC Gleichspannung stabilisiert Ausgangsspannung und Strombegrenzung über internes Potentiometer auf der Gehäuseunterseite einstellbar Integrierte Funktionen: Kurzschlussabschaltung mit automatischem Wiederstart. Übertemperaturschutz mit Leistungsreduktion. Primärkabel ausgeführter Schutzleiter ( PE ) 3polig = 3Y unabhängiges 24V Netzgerät bzw. Betriebsgerät Metallgehäuse unabhängiges Betriebsgerät nicht dimmbar Weitbereichseingang Überlastschutz durch Strombegrenzung, auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur eingebauter PFC-Schaltkreis SELV Konform / MM Zeichen für Möbeleinbau  Schutzart IP-67 Sicherheitsnormen: EN61347-1, EN61347-2-13 und weitere EMV Normen: EN55015, EN61000-3-2 Class C, EN61000-3-3, EN61547 und weitere entspricht 6kV Surge Immunity Level Technische Daten:  Eingang typisch 230VAC 50Hz Eingangsspannung 100...305Vac 47-63Hz oder 142..431Vdc (Gleichspannung) Wirkungsgrad 94%  Sekundärspannung bzw. Ausgangsspannung: 24Volt DC ( ( einstellbar Ja 22,4...25,6V )  ) Ausgangsleistung: 300Watt Stromabgabe max 12A STrombegrenzung über Poti einstelbar im Range 6,25...12,5A RippleNoise: 240mVpp, Anschlusskabel mit Aderendhülsen     Primär: 300mm Kabel 3 x 1qmm ( flexibel )    Farben: Blau ( N ) / Braun ( L ) / Grün-Gelb ( PE )    Sekundär: 300mm Kabel 2 x 1,0qmm2 (flexibel)    Farbe: Schwarz = ( - Minus ) / Rot = ( + Plus ) für Ausgang Arbeits-Umgebungstemperatur -40 bis +85 °C Vibrationsfest bis 5G 12min  Gehäuse: ALU, Links und Rechts befinden sich 2 feste Kabeleinlässe ( fest nicht veränderbar ) Abmessungen: L: 246mm (Korpus: 222mm) B: 77mm H: 39,5mm Korpus ohne Befestigungslaschen: 220x77mm Befestigungslochabstand: 53,8 x 235mm Gewicht: 1,45Kg

24V 150W Netzteil für universelle Verwendung für Lasten bis 150Watt  24V Netzteil nach IP67 Norm mit Ausgangsspannung von 24V stabilisierter Gleichspannung. Geeignet als 24V Stromversorgung für industrielle Anwendungen, Schaltschrankbau oder als LED-Converter, Beleuchtungstechnik, Messebau usw. Belastbarkeit: 150 Watt an 24 Volt max 6,3A. Kurzschlussabschaltung mit automatischem Wiederstart (Restart). Übertemperaturschutz mit Leistungsreduktion. Anschluß über Litzenkabel  Technische Daten: Eingang: typisch 230VAC  Eingangsspannungsbereich 180...305Vac 47-63Hz oder auch 254-431V DC  Sekundärspannung 24Vdc stabilisierte Gleichspannung Ausgangsleistung: max. 150Watt ( Range 0-150W )  Belastbarkeit Strom Ausgang : 0...6300mA = 6,3A an 24V DC  Keine Mindestlast / Ausgang ohne Teillstbereich Ausgang kann auch über NV-Dimmer genutzt werden  Ausgangsspannung Tolranz: +/- 5% RippleNoise: 200mV  Wirkungsgrad > 89% Überspannungschutz: 27...35V Solides Slime Line Kunststoffgehäuse innen komplett vergossen da IP67 Norm Anschluss Litzenkabel jeweils 300mm  Anschlusskabel Eingang ( Primär ) : ca. 30cm Kabel 2 x 0,75qmm ( litze flexibel ) Ausgng ( Sekundär ) : ca. 30cm Kabel 2 x 0,5qmm2 (flexibel) Ausgang 24V DC über Rot=(+) / Schwarz = (-) minus  100% Full loard burn-in getestet  Überlastfest: kurzfristig 110-125% Rated Uutput Power Vibrationsfest Ja bis 2G ( 10-500Hz 10min )  Schutzgrad: IP67 Outdoor / Indoor verwendbar  Temperatur-Einsatzbereich: -25°C....+65 °C Erfüllt Normen: Klasse II / Class II Unit ohne PE ( FG )  Sicherheits-Standards: UL8750,CSA C22.2 No 250.13-12 UL879,CSA C22.2 No.207-M89,BIS IS15885(for LPV-150-12,24 only), , EAC TP TC 004, IP67 approved. Design refer to EN60950-1 EMC-Emmission: EN55032 (CISPR32) Class B, EN61000-3-2 Class A ( 80 load), EN61000-3-3, EAC TP TC 020 EMC = Compliance to EN61000-4-2,3,4,5,6,8,11; EN55024, light industry level, criteria A, EAC TP TC 020 MTBF = 703Khrs min Abmessungen L:190mm B: 63mm H:3,57mm Befestigungslochabstand = 186mm / Bohrung: 4,5mm Gewicht: 0,74Kg

24V Netzteil 60W IP67 für Innen- und Aussenanwendungen z.B. auch im Feuchtebereich z.B. LED- und Beleuchtungsanwendungen, Industrie, Gastro usw. Besonderheit = D = dimmbar durch externe Spannung 1-10 oder nur durch 100KOhm Poti ( CC-LED Treiber )  Schaltnetzteil nach IP67 Norm mit Ausgangsspannung von 24Vdc. Geeignet als 24V Stromversorgung für industrielle Anwendungen, Sonderbau, als LED-Converter, Messebau usw. Belastbarkeit: 60Watt = 2,5A. Kurzschlussabschaltung  mit automatischem Wiederstart (Restart). Übertemperaturschutz mit Leistungsreduktion. Anschlusskabel Primär: ca. 300mm Kabel 2 x 0,75mm2 (flexibel) / Sekundär: ca. 300mm Kabel 2 x 0,5mm2 (flexibel) Rot=(+) / Schwarz = (-) / Dimmfunktion 2 Litzen 1-10V oder ext. Poti Kurzdaten: Belastbarkeit: 24V 60 Watt = 2,5A Kurzschlussabschaltung mit automatischem Wiederstart Übertemperaturschutz mit Leistungsreduktion. Hohe Effektivität Class 2 Power Unit Wetter- und Feuchtefest nach IP-67  Anschlusskabel zum einklemmen Primär: 300mm Kabel 3 x 0,75mm2 (flexibel AWG18) Sekundär: 300mm Kabel 2 x 0,75 mm2 (flexibel) Schutzart IP67 / Class 2 ohne PE / SELV / MM Zeichen / UL Zeichen usw Technische Daten: Eingangsspannung: 230Vac typisch ( 90...305Vac 47-63Hz) Ausgangsspannung: 24V stabilisierte Gleichspannung Dimmbar 0-100% durch 0-10V oder externes 100Kohm Poti Wichtig die Dimmfunktion ist CC-Treiber = Constant-Current-Mode LED Treiber  CC-Treiber = Stromgesteuerte LED-Leuchtmittel nicht spannungssgesteuerter Ausgang !   Siehe auch weitere Bilder zu den technischen Details  Spannungstoleranz: +/-4% Line Regulation: +/- 0,5% Load Regulation: +/- 0,5% Restwelligkeit: 150mV Ausgangsleistung bis 60 Watt Stromabgabe 0-2,5A bei 24Vdc Effektivität 90% Überspannungschutz Ausgang: 28-35V Aktiv PFC integriert Integrierter Temperaturschutz 90°C (+/-10°C) Voll isoliertes Kunststoffgehäuse Arbeits- Umgebungstemperatur -40 bis +70 °C  Abmessungen: Länge: 162,5mm Breite: 43mm Höhe: 32mm Gewicht: 440g Solides SlimeLine Kunststoffgehäuse Optional erhältlich 230V UP Dimmer mit 0-10V Ausgang = Bst Nr 99-300-00699

24V Netzteil 60W IP67 für Innen- und Aussenanwendungen z.B. auch im Feuchtebereich z.B. LED- und Beleuchtungsanwendungen, Industrie, Gastro usw.  Schaltnetzteil nach IP67 Norm mit Ausgangsspannung von 24Vdc. Geeignet als 24V Stromversorgung für industrielle Anwendungen, Sonderbau, als LED-Converter, Messebau usw. Belastbarkeit: 60Watt = 2,5A. Kurzschlussabschaltung  mit automatischem Wiederstart (Restart). Übertemperaturschutz mit Leistungsreduktion. Anschlusskabel Primär: ca. 300mm Kabel 2 x 0,75mm2 (flexibel) / Sekundär: ca. 300mm Kabel 2 x 0,5mm2 (flexibel) Rot=(+) / Schwarz = (-) Kurzdaten: Belastbarkeit: 24V 60 Watt = 2,5A Kurzschlussabschaltung mit automatischem Wiederstart Übertemperaturschutz mit Leistungsreduktion. Hohe Effektivität Class 2 Power Unit Wetter- und Feuchtefest nach IP-67  Anschlusskabel zum einklemmen Primär: 300mm Kabel 3 x 0,75mm2 (flexibel AWG18) Sekundär: 300mm Kabel 2 x 0,75 mm2 (flexibel) Schutzart IP67 / Class 2 ohne PE / SELV / MM Zeichen / UL Zeichen usw Technische Daten: Eingangsspannung: 230Vac typisch ( 90...305Vac 47-63Hz) Ausgangsspannung: 24V stabilisierte Gleichspannung Spannungstoleranz: +/-4% Line Regulation: +/- 0,5% Load Regulation: +/- 0,5% Restwelligkeit: 150mV Ausgangsleistung bis 60 Watt Stromabgabe 0-2,5A bei 24Vdc Effektivität 89% Überspannungschutz Ausgang: 28-35V Aktiv PFC integriert Integrierter Temperaturschutz 90°C (+/-10°C) Voll isoliertes Kunststoffgehäuse Arbeits- Umgebungstemperatur -40 bis +70 °C  Abmessungen: Länge: 162,5mm Breite: 43mm Höhe: 32mm Gewicht: 440g Solides SlimeLine Kunststoffgehäuse

24V 1,6A Netzteil 60W IP67 für Innen- und Aussenanwendungen z.B. auch im Feuchtebereich z.B. LED- und Beleuchtungsanwendungen, Industrie, Gastro usw. Schaltnetzteil nach IP67 Norm mit Ausgangsspannung von 24Vdc. Geeignet als 24V Stromversorgung für industrielle Anwendungen, Sonderbau, als LED-Converter, Messebau usw. Belastbarkeit: 40 Watt = 1,66A. Kurzschlussabschaltung  mit automatischem Wiederstart (Restart). Übertemperaturschutz mit Leistungsreduktion. Anschlusskabel Primär: ca. 300mm Kabel 2 x 0,75mm2 (flexibel) / Sekundär: ca. 300mm Kabel 2 x 0,5mm2 (flexibel) Rot=(+) / Schwarz = (-) Kurzdaten: Belastbarkeit: 24V 40 Watt = 1,67A Kurzschlussabschaltung mit automatischem Wiederstart Übertemperaturschutz mit Leistungsreduktion Hohe Effektivität Class 2 Power Unit Wetter- und Feuchtefest nach IP-67  Anschlusskabel zum einklemmen Primär: 300mm Kabel 3 x 0,75mm2 (flexibel AWG18) Sekundär: 300mm Kabel 2 x 0,75 mm2 (flexibel) Schutzart IP67 / Class 2 ohne PE / SELV / MM Zeichen / UL Zeichen usw Technische Daten: Eingangsspannung: 230Vac typisch ( 90...305VAC 47-63Hz) Ausgangsspannung: 24V stabilisierte Gleichspannung Spannungstoleranz: +/-4% Line Regulation: +/- 0,5% Load Regulation: +/- 0,5% Restwelligkeit: 150mV Ausgangsleistung bis 40 Watt Stromabgabe 0-1,67A bei 24Vdc Effektivität 87% Überspannungschutz Ausgang: 28-35V Aktiv PFC integriert Integrierter Temperaturschutz 90°C (+/-10°C) Voll isoliertes Kunststoffgehäuse Arbeits- Umgebungstemperatur -40 bis +70 °C  Abmessungen: Länge: 162,5mm Breite: 43mm Höhe: 32mm Gewicht: 440g Solides SlimeLine Kunststoffgehäuse

24V 5A Netzteil IP65 Netzgerät im ALU Gehäuse  z.B. im Feuchtbereich Schutzgrad IP65 ( z.B. Keller, Teichbereich, Garten, Bäderbetrieb, Industrie- , Schaltschrankbau, Gastro- oder allgemein Feuchte- bzw. Ausseneinsatz ) mit konstante Ausgangsspannung von 24V DC Belastbarkeit: 120 Watt = 5A Kurzschlussabschaltung mit automatischem Wiederstart. Übertemperaturschutz mit Leistungsreduktion.  Das 24V Netzteil verfügt zudem über einen einstellbare Ausgangsspannung um somit einfach lange Kabellänge, also den Spannungsverlust im Kabelweg ausgleichen zu können. Spannung ist nachstellbar bis 27V   Anschlusskabel mit Aderendhülsen für alle Art von 24V Gleichspannungs-Verbraucher Schutzart IP65 für Innen- und Aussenanwendungen Einsatzart z.B. Schaltschrankbau, Steuerungstechnik, Beleuchtungstechnik, Ohmsche- und Induktive Lasten aller Art Einsatz z.B. auch im Feuchtbereich (z.B. Industrie- oder Ausseneinsatz) mit konstante Ausgangsspannung von 24Vdc.  Belastbarkeit: 120 Watt = 5A an 24V. Kurzschlussabschaltung mit automatischem Wiederstart. Übertemperaturschutz mit Leistungsreduktion. Anschlusskabel mit Aderendhülsen. Primär: 300mm Kabel 3 x 1 mm2 (flexibel) / Sekundär: 300mm Kabel 2 x 1,5 mm2 (flexibel) Länge: ca. 0,3m. Schutzart IP 65 / SELV / MM Zeichen auch für Möbeleinbau Technische Daten: Eingangsspannung 230V AC typisch (90..264Vac 47-63Hz) oder Eingang 127..370Vdc (Gleichspannung) Ausgangsspannung: 24V DC stabilisierte Gleichspannung Ausgangsstrom 0....5A  Mindestlast Keine  Poti-1 Ausgangsspannung einstellbar von 22..27Volt Poti 2 für variable Strombegrenzung von 2,4..5A Schutzart: IP65 hoher Wirkungsgrad 94% RippleNoise: 150mVpp Power Factor PFC PF>0.98/115VAC, PF>0.95/230VAC Überspannungsschutz, Temperaturschutz usw. Arbeits- Umgebungstemperatur -40 bis +70 °C Schutzart IP 65 / SELV / MM Zeichen für Möbeleinbau ggeignet Sicherheits Standards UL8750, CSA C22.2 No. 250.0-08, EN61347-1, EN61347-2-13 independent IP65 or IP67, J61347-1, J61347-2-13 approved ; design refer to UL60950-1, EN60950-1 EMC Standards EN55015, EN55022 (CISPR22) Class B, EN61000-3-2  Class C (¡Ù50% load) ; EN61000-3-3 Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV),  criteria A Gehäuse: ALU, Links und Rechts befinden sich 2 Schraubmuffen für den Kabeleinlass Anschlüsse: Eingang Primär: 300mm Kabel 3 x 1qmm ( flexibel ) Ausgang Sekundär: 300mm Kabel 2 x 1,5qmm ( flexibel ) Abmessungen: L:220mm (Korpus: 196mm) B:68mm H:38,7mm Siehe auch Zeichnung weitere Bilder Gewicht: 1,1kg Dieses Serie ist erhältlich in folgenden Ausführungen:  Bst Nr 93-808-03965 = 12V  60W Netzteil mit Litzenkabel IP65 SELF MM Zeichen Bst Nr 93-808-03963 = 24V  80W Netzteil mit Litzenkabel IP65 SELF MM Zeichen Bst Nr 93-808-03955 = 12V 120W Netzteil mit Litzenkabel IP65 SELF MM Zeichen Bst Nr 93-808-03960 = 24V 120W Netzteil mit Litzenkabel IP65 SELF MM Zeichen Bst Nr 93-808-04512 = 12V 240W Netzteil mit Litzenkabel IP65 SELF MM Zeichen mit Dimmfunktion 0-10V PWM Widerstand Bst Nr 93-808-04510 = 24V 240W Netzteil mit Litzenkabel IP65 SELF MM Zeichen mit Dimmfunktion 0-10V PWM Widerstand Bst Nr 93-808-04010 = 24V 240W Netzteil mit Litzenkabel IP65 SELF MM Zeichen Bst Nr 93-808-04040 = 12V 320W Netzteil mit Litzenkabel IP65 SELF MM Zeichen Bst Nr 93-808-04050 = 24V 320W Netzteil mit Litzenkabel IP65 SELF MM Zeichen Zusatzinfo: passende IP67 ... IP68 Steckverbinder und Verteiler siehe unten im Zubehör Register    Ersatzartikel auch: 93-808-04340  = 24V 200W ohne Regler Abm fast indetisch B: +3mm oder  Ersatzartikel auch 93-808-04010 = 24V 240W 2x Regler Abm. B/H identisch nur länger

24V 20W Netzteil für LED- und Beleuchtungsanwendungen Schaltnetzteil nach IP67 Norm mit Ausgangsspannung von 24Vdc. Geeignet als 24V Stromversorgung für industrielle Anwendungen, Sonderbau, als LED-Converter, Messebau usw. Belastbarkeit: 20 Watt = 0,84A. Kurzschlussabschaltung  mit automatischem Wiederstart (Restart). Übertemperaturschutz mit Leistungsreduktion. Anschlusskabel mit Aderendhülsen. Primär: ca. 10cm Kabel 2 x 0,75mm2 (flexibel) / Sekundär: ca. 10cm Kabel 2 x 0,5mm2 (flexibel) Rot=(+) / Schwarz = (-) /  Technische Daten: Eingang: Typisch 230Vac Automatische Weitbereichseingang 90...264VAC Netzfreq. 47-63Hz oder 127-370VDC Wirkungsgrad > 83% Sekundärspannung 24Vdc (Gleichspannung) Ausgangsleistung: max. 20Watt  Belastbarkeit Ausgang max. Strom: 0-840mA = 0,84A  RippleNoise: 150mV Ausgang Überspannungsschutz: 28-32VDC Anschluß über feste Litzenkabel  Anschlusskabel mit Aderendhülsen. Eingang Primär: ca. 10cm Kabel 2 x 0,75qmm (flexibel) Ausgang Sekundär: ca. 10cm Kabel 2 x 0,5qmm (flexibel) Rot=(+) / Schwarz = (-)  Temperatur-Einsatzbereich  -30 bis +70 °C Schutzgrad: IP67 Indoor Outdoor  Schutzklasse: Klasse-2 ( Class-2 )  Gewicht: 22g  Abmessungen Korpus L: 118mm B:35mm Höhe nur 26mm Befestigungslochabstand = 111mm / Bohrung: 3,6mm  Solides SlimeLine Kunststoffgehäuse Erfüllt folgende Normen:  EMI : Compliance to EN55022 (CISPR22) Class B EMS: Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, light industry level,  criteria A Harmonic Current: Compliance to EN61000-3-2 Class A, EN61000-3-3 Sicherheit: UL879, UL1310 Class 2, CAN/CSA C22.2 No. 223-M91, Schutzgrad: IP67 approved ; design refer to EN60950-1, EN61347-2-13 Class2  UL1310

24V 10A Netzteil IP65 Netzgerät im ALU Gehäuse einstellbar !   z.B. im Feuchtbereich Schutzgrad IP65 ( z.B. Keller, Teichbereich, Garten, Bäderbetrieb, Industrie- , Schaltschrankbau, Maschienenbau, 24V Steuerungen, Beleuchtungstechnik Gastro- oder allgemein Feuchte- bzw. Ausseneinsatz ) mit konstante Ausgangsspannung von 24V DC Belastbarkeit: 240 Watt = 10A Kurzschlussabschaltung mit automatischem Wiederstart. Übertemperaturschutz mit Leistungsreduktion.   Das 24V Netzteil verfügt zudem über einen einstellbare Ausgangsspannung um somit einfach lange Kabellänge, also den Spannungsverlust im Kabelweg ausgleichen zu können. Spannung ist nachstellbar bis 26V    Anschlusskabel mit Aderendhülsen für alle Art von 24V Gleichspannungs-Verbraucher Schutzart IP65 für Innen- und Aussenanwendungen Grundsolide verarbeitetes Netzteil im stabilen Aluminium Gehäuse Belastbarkeit bis 240Watt bis 10A bei 24V DC Gleichspannung  Kurzschlußfest durch Kurzschlussabschaltung mit automatischem Wiederstart ( Restart ) Over Load, Übertemperaturschutz mit Leistungsreduktion, Over-Short Circuit protected.  Belastbarkeit: 240 Watt = 10A an 24V Feste Anschlusskabel Primär: 300mm Kabel 3 x 0,75 qmm ( flexibel ) Sekundär: 300mm Kabel 2 x 1,5 qmm ( flexibel )  Kabel lässt sich nicht ausklemmen da vergossen  Kabellänge: ca. 300mm  Schutzart IP65 / SELV / MM-Zeichen ..... Technische Daten: Eingangsspannung: 230V AC Typisch  Automatischer Weitbereichseingang 90...264Vac 47-63Hz oder 127..373Vdc (Gleichspannung) Ausgangsleistung: 240 Watt Ausgangsspannung: 24Volt DC Poti-1 = Einstellregler für Ausgangsspannung 22,4...25,6V Poti-2 = für variable Strombegrenzung von 5..10A  Restwelligkeit RippleNoise: nur 150mV Stromabgabe 0...10A ( keine Mindestlast )  Wirkungsgrad 93% PFC Funktion Temperatur Einsatzbereich -40 bis +60 °C  Metallgehäuse aus Aluminium  Überspannungsschutz Ausgang 27... 34V Schutzart IP 65 / SELV / MM Zeichen für Möbeleinbau ggeignet Links und Rechts befinden sich jeweils 300m Kabel  Abmessungen: L: 244,2mm (Korpus: 220,2mm) B:67mm H: 39mm Gewicht: 1,3kg  Zusatzinformation und weitere Ausführungen in selber Bauweise   Auch als 12V DC 120W 10A Version erhältlich = Bst Nr 93-808-03955  Auch als 12V DC 200W 16A Version erhältlich = Bst Nr 93-808-04512  Auch als 12V DC 264W 22A Version erhältlich = Bst Nr 93-808-04040  Auch als 24V DC 120W   5A Version erhältlich = Bst Nr 93-808-03960    Auch als 24V DC 240W 10A Version erhältlich = Bst Nr 93-808-04010  Auch als 24V DC 240W 10A Version erhältlich = Bst Nr 93-808-04510  (  Dimmbar 3in1 )   Zusatzinfo: passende IP67 ... IP68 Steckverbinder und Verteiler siehe unten im Zubehör Register
