- Bestell-Nr.: 95-350-00320
Nockenschalter 2-poliger Hauptschalter 2-Phasen Lastschalter Einsatz + Kontakt bis 20A max... mehr

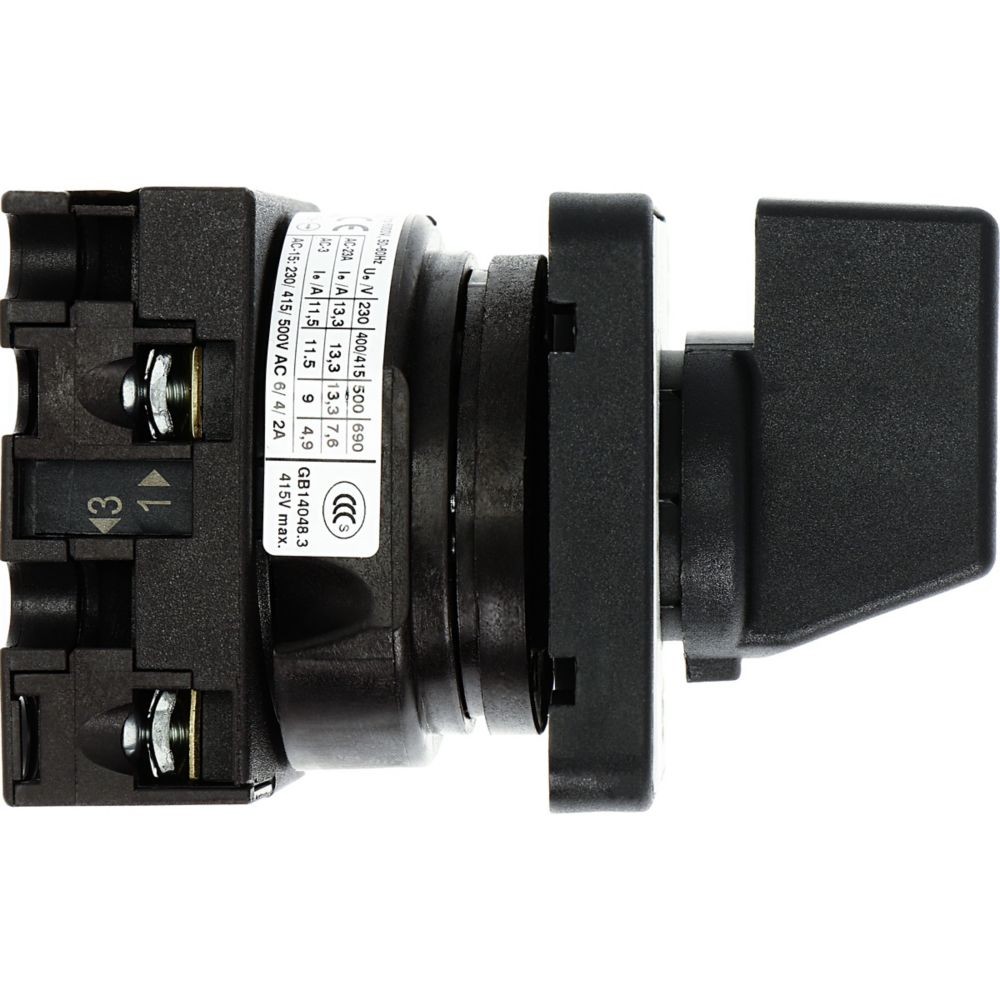

Produktinformationen "Nockenschalter 2-poliger Hauptschalter 2x20A Zentraleinbau 48x48mm mit Knebel und Frontblende"
Nockenschalter 2-poliger Hauptschalter 2-Phasen Lastschalter Einsatz + Kontakt bis 20A max 660VAC mit Knebel und Frontblend
- Hauptschalter, Lastschalter bzw. Nockenschalter mit schwarzem Knebel und Frontschild 48x48mm
-
Nockenschalter 2-polig Hautptschalter Kontakt 20A max 660VAC
- Moeller Serie T0 On-Off switch 2-pole
- EIN-AUS Schalter mit Symbol = 0-1
- Typkenner: T0 mit schwarzem Knebel und Frontschild
- Schutzart: Front IP65
- Frontschild: 0-1 / Frontschildgröße: S0
- Bauform: Einbau in Frontblende... Schalttafel... Schaltschrank
- Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5kW
- Bemessungsdauerstrom: Iu = 20 A
- Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
- Polzahl = 2 / Kontakte 2x Schliesserkontakt = 2x EIN-AUS
- Stufen 0-1 ( Schalterstellung )
- Schaltwinkel: 90 ° Schaltverhalten: rastend Ja
- Geeignet für Frontbefestigung 4-Loch JA
- Bemessungs-Dauerstrom je Kontakt bis 20A = 2x20A
- Typischer Einsatz: 230V...440VAC Spannung: max 690VAC
- Max. Bemessungsbetriebsspannung Ue bei AC 690V
- Bemessungsbetriebsspannung 690 bis 690 V
- Bemessungsdauerstrom Iu 20 A
- Bemessungsdauerstrom bei AC-23, 400V 13,3 A
- Bemessungsdauerstrom bei AC-21, 400V 20 A
- Bemessungsbetriebsleistung bei AC-3, 400V 5,5 kW
- Bemessungskurzzeitstromfestigkeit Icw 0,32 kA
- Bemessungsbetriebsleistung bei AC-23, 400V 5,5 kW
- Schaltleistung bei 400 V 5,5 kW
- Bedingter Bemessungskurzschlussstrom Iq 6 kA
- Bemessungsstoßspannungsfestigkeit Uimp 4KV / 6KV III
- 4x Schraubanschluss für Kabel bis 2,5qmm
- Beschriftung der Kontakte : 2 / 4 und 1 / 3
- 2 = Schliesserkontakt
- Schutzart frontseitig = IP65 / Schutzart (NEMA )12
- Überspannungskategorie : III 4KV
- erfüllt Normen:
- CSA File No.: 012528 / IEC/EN 60947-3 / UL 60947-4-1 UL File No.: E36332
- CSA-C22.2 No. 60947-4-1-14 IEC/EN 60947 CSA-C22.2 No. 94
- IEC/EN 60204 CSA UL Category Control No.: NLRV VDE 0660 CE CSA Class No.: 3211-05 UL
Abmessungen ( siehe auch Zeichnung weitere Bilder ) :
- Abmessungen-Blende: 48x48mm / Basisplatte H: 8,2mm
- 4-Lochbefestigung ( 36x36mm ) Frontschildgröße: S0
- Abmessung der Innenblende: 44,7x44,7mm
- Knopfhöhe: 25,5mm
- Nocken für Knopf DM: 7mm / Halbrundlich : ca. 6,2mm
- Achslänge 27mm / Kopf-DM 39mm
- Schalter Rückseite : 45x48mm / Bautiefe Schalter: 41mm
Lieferung Schalter inkl. Knebel und Frontblende und Anleitung
