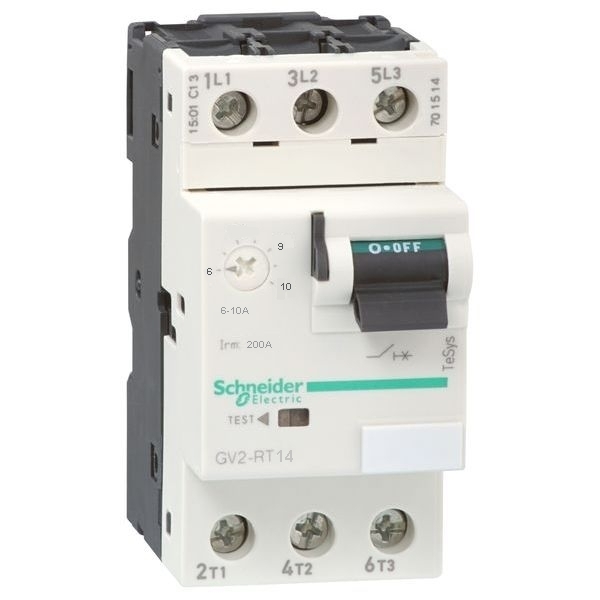

GV2RT14 Motor Schutzschalter 3-phasig 6-10A 1,5-7,5KW 230V-400VAC inkl Hilfsschalter GVAE1

Produktinformationen "GV2RT14 Motor Schutzschalter 3-phasig 6-10A 1,5-7,5KW 230V-400VAC inkl Hilfsschalter GVAE1"

GV2RT14 Motor Schutzschalter 3-phasig 6-10A

Motorschutzschalter mit thermischer und magnetischer Auslösung. Diese Geräte sind einfach zu bedienen und einzurichten, mit kompakten und ergonomischen Produkten für Anforderungen im Bereich von Startermotoren und Stop -Motoren. Auch als Transformatorschutzschalter verwendbar.

3-Phasen Ausführung / 6-10A einstellbar / Kipphebel / 6pol Schraubanschluss

Befestigungsart: üblichste Hutschiene 35mm geklippt / Platte: geschraubt (mit Adapterplatte)

Überlastauslöser Stromeinstellung: 6..10A über Regler Frontseitig

Einstellbereich des unverzögerten Kurzschlussauslösers: 200A

Auslösetechnik: thermomagnetisch

Produktname / Serie : TeSys GV2 / TeSys Deca

Gerätebauart: Komplettgerät im Gehäuse

Bemessungsbetriebsleistung bei AC-3, 400V

Mit integriertem Hilfsschalter Nein

Bemessungsdauerstrom Iu 10A

Mit integriertem Unterspannungsauslöser Nein

Polzahl 3 = 3-phasig ohne N-Leiter

Bemessungsbetriebsspannung max 690VAC

Überlastauslöser Stromeinstellung 6-10A

Verlustleistung 2.5 Watt

Schutzart (IP) IP20

Mit thermischem Überlastschutz Ja

Anschlussart Hauptstromkreis über Schraubanschluss

Ausführung des Betätigungselements Kipphebel

Auslösetechnik thermomagnetisch

Bemessungsbetriebsleistung bei AC-3, 230V 2.2

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100

Einstellbereich des unverzögerten Kurzschlussauslösers 200

Phasenausfallempfindlich Ja

Abmessungen: 2TE = Breite 45,5mm / Tiefe: 65mm mit Hebel 75mm / L: 88mm

Gewicht : 0,274Kg

Weitere Daten :

Nutzungskategorie

Kategorie A entspricht IEC 60947-2

AC-3 entspricht IEC 60947-4-1

AC-3e entspricht IEC 60947-4-1

Motorleistung (kW) 1,5 kW bei 220/230VAC 50/60 Hz

Schutz von Motoren mit hoher Anlassstromspitze 2,2kW bei 220/230V AC 50/60 Hz

Schutz von Motoren mit hoher Anlassstromspitze 2,5 kW bei 230/240V AC 50/60 Hz

Schutz von Motoren mit hoher Anlassstromspitze 3kW bei 400/415VAC 50/60 Hz

Schutz von Motoren mit hoher Anlassstromspitze 4kW bei 400/415V AC 50/60 Hz

Schutz von Motoren mit hoher Anlassstromspitze 4kW bei 440V AC 50/60 Hz

Schutz von Motoren mit hoher Anlassstromspitze 4kW bei 500V AC 50/60 Hz

Schutz von Motoren mit hoher Anlassstromspitze 5,5kW bei 500V AC 50/60 Hz

Schutz von Motoren mit hoher Anlassstromspitze 5,5kW bei 690V AC 50/60 Hz

Schutz von Motoren mit hoher Anlassstromspitze 7,5kW bei 690V AC 50/60 Hz


Transformatorschutz 4 kW bei 400/415 V AC 50/60 Hz

Transformatorschutz 5 kW bei 400/415 V AC 50/60 Hz

Transformatorschutz 5 kW bei 440 V AC 50/60 Hz

Transformatorschutz 5 kW bei 500 V AC 50/60 Hz

Transformatorschutz 6,3 kW bei 500 V AC 50/60 Hz

Ausschaltvermögen

100 kA Icu bei 220/230 V AC 50/60 Hz entspricht IEC 60947-2

100 kA Icu bei 400/415 V AC 50/60 Hz entspricht IEC 60947-2

15 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2

10 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2

3 kA Icu bei 690 V AC 50/60 Hz entspricht IEC 60947-2
