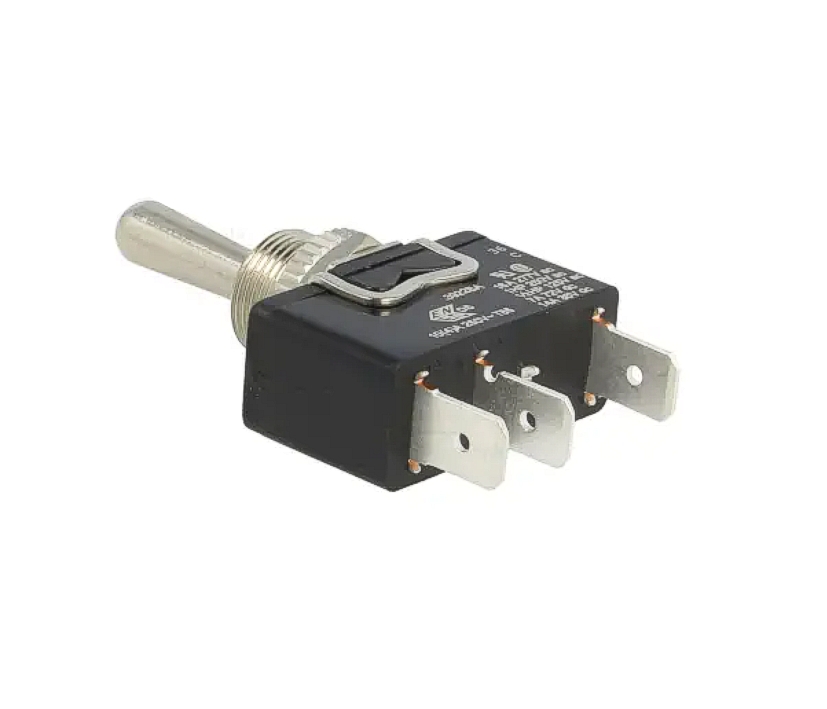

Kippschalter Ein-Aus IP67 bis 16A 250V 1xUM Wechslerkontakt GW-DM 12mm

Kippschalter beidseitig tastend mit Metallkipphebel für Zentralbefestigung Funktion: ON-OFF-ON ( Ein-Aus-Ein = Tast-Aus-Tast )  Funktion: beidseitig tastend mit Mittelstellung ( springt auf Mitte zurück wenn Hebel losgelassen wird )  Abmessungen und weitere Details siehe auch weitere Bilder  Länge des Hebels : 17,5mm ( Metallhebel ) Korpus-Abmessungen: 29,5mm x 14mm ( Tiefe 17mm / Tiefe mit Kontakten = 27,5mm ) Reine Gehäuseabmessungen 29.5x14x17mm Gewinde-Durchmesser: 12,5mm Gewindelänge ca. 10,5mm Gehäuseausschnitt: Ø12,7mm ( Bohrung in Frontplatte ) Kontakte: 6,3mm Flachsteckkontakte ( 6,3x0,8mm ) Gehäuse-Material Polyamid Schutzklasse / Dichtheitsklasse IP67 Kontakte   Max. Kontaktwiderstand = 100mOhmBelastbarkeit: 250Vac 16A Laut Aufdruck 16A 277VAC / 1HP 250VAC / 1/2HP 125VAC / 7A 72VDC / 14A 36VDCEinsatz natürlich auch an 12V DC ( 20A) oder 24V DC ( 14A ) Einschaltstromspitze: max 20A   Peak Kurzfristik 36A Ähnliche Schalter .. Taster :  Nr. 95-834-00190 = Kipphebel-Taster mit 12,5mm Zentralbefestigung ( 1xUM ) Nr. 95-834-00192 = Kipphebel-Schalter mit 12,5mm Zentralbefestigung ( 1xUM ) ON-OFF Nr. 95-834-00036 = Kipphebel-Taster mit   6,0mm Zentralbefestigung ( 1xUM ) Nr. 95-839-00090 = Kipphebel-Taster mit   6,0mm Zentralbefestigung ( 2xUM ) Nr. 95-834-00700 = Wippschalter mit Pfeil Symbolen 25x33mm ( 2xUM )  Nr. 95-834-00705 = Wippschalter mit Symbolen II-O-I  25x33mm ( 2xUM )

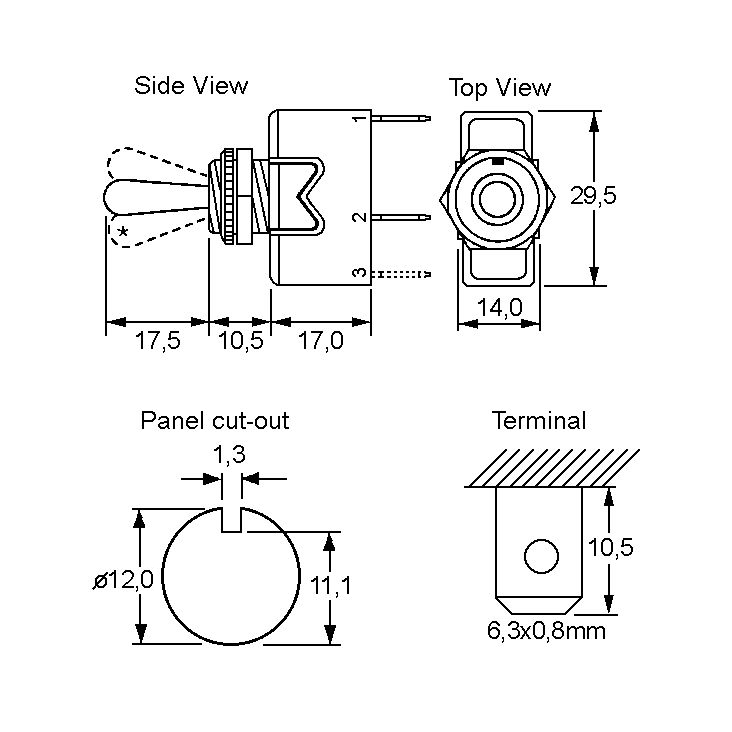

Kippschalter Metallkipphebel für Zentralbefestigung Funktion: ON-OFF ( Ein-Aus ) Abmessungen und weitere Details siehe auch weitere Bilder  Länge des Hebels : 17,5mm ( Metallhebel ) Korpus-Abmessungen: 31,0mm x 21,5mm ( Tiefe mit Kontakten = 31,1mm )  Gewinde-Durchmesser: 12,5mm Gewindelänge ca. 10,5mm Gehäuseausschnitt: Ø 12,7mm ( Bohrung in Frontplatte ) Kontakte: 6,3mm Flachsteckkontakte ( 6,3x0,8mm ) Gehäuse-Material Polyamid Schutzklasse / Dichtheitsklasse IP67 Kontakte   Max. Kontaktwiderstand = 100mOhm Belastbarkeit: 250Vac 16A Einschaltstromspitze: max. 36A Einsatz natürlich auch an 12V DC ( 20A) oder 24V DC ( 10A )  Ähnliche Schalter mit beidseitiger Tastfunktion:  Nr. 95-834-00190 = Kipphebel-Taster mit 12,5mm Zentralbefestigung ( 1xUM )  Tast-OFF-TastNr. 95-834-00192 = Kippshebel-Schalter mit 12,5mm Zentralbefestigung ( 1xUM ) ON-OFF Nr. 95-834-00036 = Kipphebeltaster mit   6,0mm Zentralbefestigung ( 1xUM ) Nr. 95-839-00090 = Kipphebeltaster mit   6,0mm Zentralbefestigung ( 2xUM ) Nr. 95-834-00700 = Wippschalter mit Pfeil Symbolen 25x33mm ( 2xUM )  Nr. 95-834-00705 = Wippschalter mit Symbolen II-O-I  25x33mm ( 2xUM )

Kippschalter mit Schraubanschluss und Schild 2xWechslerkontakte Kippschalter 2xUM = 2 Wechslerkontakte Schalterstellung ON-OFF-ON (Mittelstellung AUS) Mit Schraubanschlüssen ON-OFF-ON Metallblende Metallhebel 6 Schraubanschlüsse = 6polig  schwere solide Ausführung Belastbarkeit 250Vac 6A oder bei 125V 10A Abmessungen siehe auch weitere Bilder Zeichnung  Abmessungen: 33 x 19mm Länge des Hebels: 53mm Gewindedurchmesser: 12,5mm  Ähnliche Schalter :  Nr. 95-834-00190 = Kipphebel-Taster mit 12,5mm Zentralbefestigung ( 1xUM )  Tast-OFF-TastNr. 95-834-00192 = Kippshebel-Schalter mit 12,5mm Zentralbefestigung ( 1xUM ) ON-OFFNr. 95-834-00036 = Kipphebeltaster mit   6,0mm Zentralbefestigung ( 1xUM )Nr. 95-839-00090 = Kipphebeltaster mit   6,0mm Zentralbefestigung ( 2xUM )Nr. 95-834-00700 = Wippschalter mit Pfeil Symbolen 25x33mm ( 2xUM ) Nr. 95-834-00705 = Wippschalter mit Symbolen II-O-I  25x33mm ( 2xUM )

Kippschalter mit Schraubanschluss Kippschalter mit Schraubanschluss Funktion 1pol EIN-AUS Kontaktbelastbarkeit bis 2A 250V AC Schraubanschluss Schlitzschrauben Kabeleinlass bis 1,5qmm Temperatureinsatzbereich T85 Kunststoffgehäuse 94V2 Leben: 10000 Zyklen Abmessungen: Korous 22 x 10mm H: 12mm Befestigungs Durchmesser 6,0mm Gewindelänge 7,2mm 2 Muttern 1x Sechskant und 1x runder Schraubkof. Knebellänge: 12mm ( DM: 3,2mm )

Kippschalter Hebelschalter rastend EIN-AUS mit Wechselschter 1xUM Kipphebel für Zentralbefestigung Funktion: ON - OFF ( Ein-Aus ) Länge des Hebels : 16,4mm ( 17mm Kunststoffhebel ) Korpus-Abmessungen: 25,5mm x 13,7mm ( Tiefe 12,2mm / Tiefe mit Kontakten = 21,5mm ) Reine Gehäuseabmessungen 25.5x13x12,2mmGewinde-DM: 11,9mm / Gewindelänge ca. 9,5mm Frontplattenstärke max. 6mmGehäuseausschnitt: Ø 12,0-12,5mm ( Bohrung in Frontplatte )  Kontakte: 6,3mm Flachsteckkontakte ( 6,3x0,8mm ) Gehäuse-Material PolyamidSchutzklasse / Dichtheitsklasse IP55 Kontakt: Material: Körper Nylon 6.6 / Material: Betätiger Nylon 6.6 Material: Kontakte versilbert / Material: stromführende Teile = Kupferlegierung Max. Kontaktwiderstand = 100mOhm / Isolationswiderstand, min. 20 MOhm Belastbarkeit: 250Vac laut Aufdruck 20A 250VAC / Schaltstrom bei induktiver Last, max. 4A Einschaltstromspitze (EN61058-1) 36A / Einschaltstromspitze: max 36A Betriebstemperaturbereich, Max. 85 °C Approbationen = CSA / ENEC15 / UL / Entflammbarkeit UL94V2
