Oszi tragbares Oszilloskop mit Multimeter Tasche Lithium-Akku und USB Schnitstelle
355,00 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Oszi tragbares Oszilloskop mit Multimeter Tasche Lithium-Akku und USB Schnitstelle "

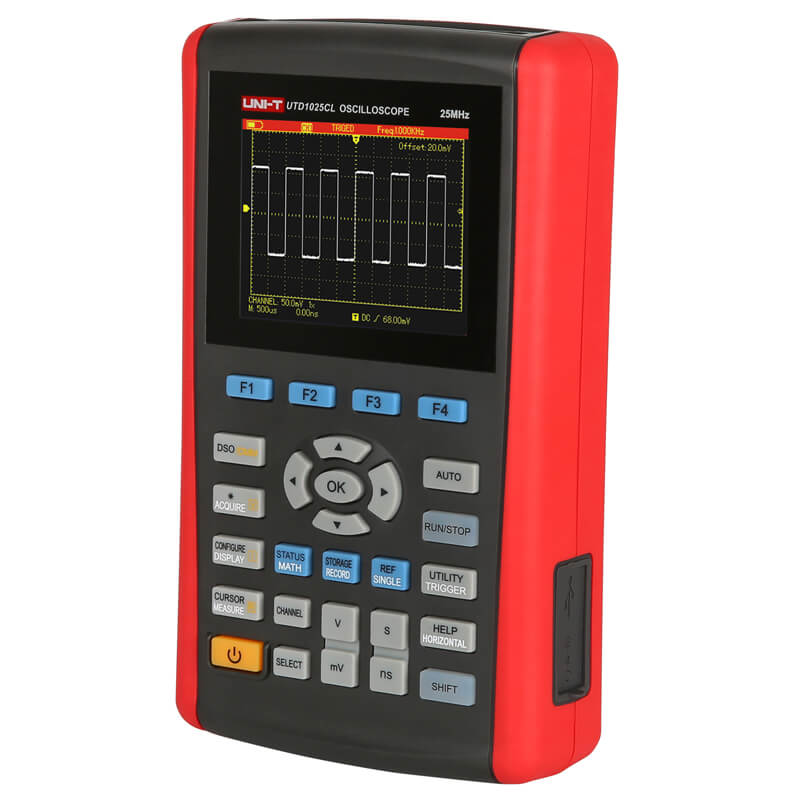

Oszi tragbares Oszilloskop mit Multimeter Tasche Lithium-Akku und USB Schnitstelle
tragbares Digital Oszilloskop 1Kanal bis 25Mhz mit integriertem Multimeter und USB-Schnistelle und Windows Software ( siehe auch weitere Bilder )

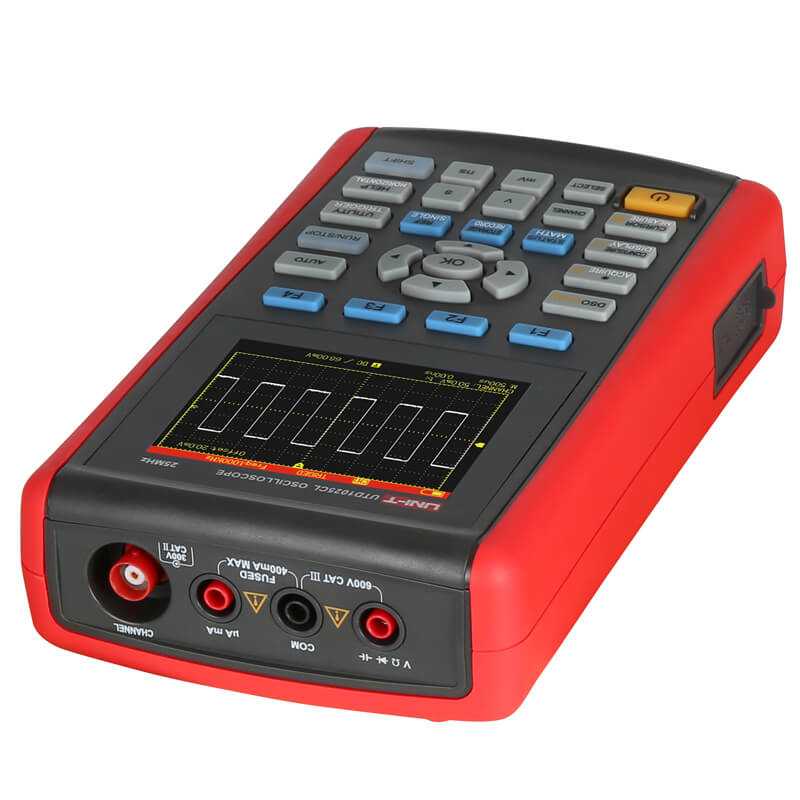

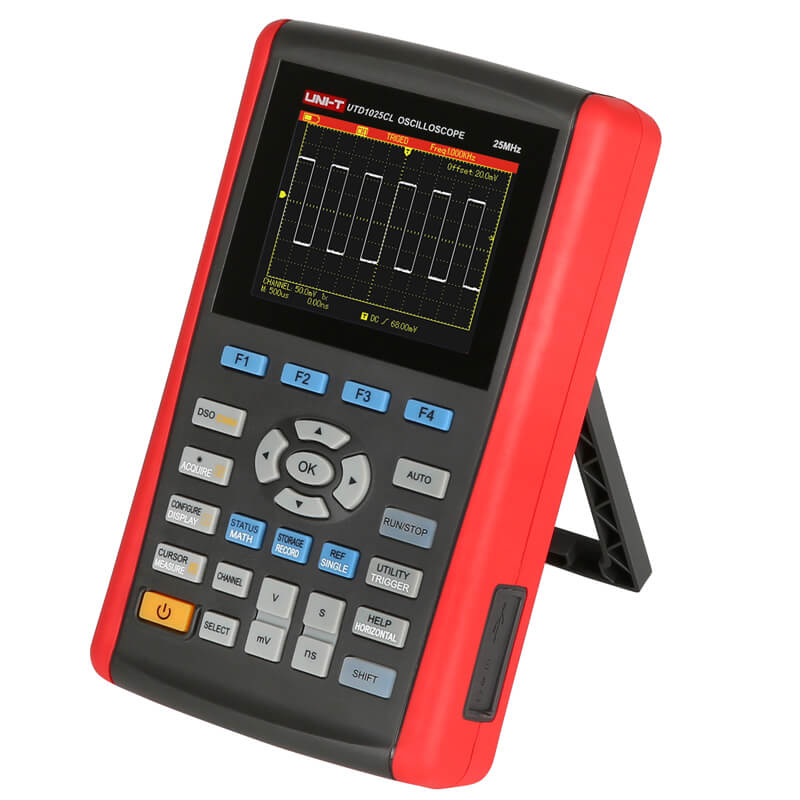

Das tragbare Oszilloskop ist ein hochwertiges, tragbares Digital-Speicheroszilloskop, welches die Funktionalität eines 1-Kanal Digital-Oszilloskops mit einer Analogbandbreite von 25-MHz und einer Samplingrate von 200 MS/s mit der eines Digitalmultimeters verbindet.
Das Gerät kann mit dem eingebautem Akku oder mit einem Netzteil betrieben werden. Durch den großen Funktionsumfang sowie den attraktiven Preis, ist das Digital-Oszilloskop sehr beliebt bei Ingenieuren und anderen professionellen Anwendern. Das Gerät erfüllt alle EU-Sicherheitsnormen.
Eigenschaften
1 Kanal 25 MHz Analogbandbreite, Sampling Rate 200 MS/s (Echtzeit)
Auto-Setup und Auto Scale Funktionen, wodurch die Inbetriebnahme des Gerätes zum Kinderspiel wird
Umfangreiche Anzeige- und Analyse-Funktionen zur Signalauswertung
Isolierte USB-Schnittstelle für weitere Auswertungen der Daten am Computer
Cursor-Steuer- und Auswertefunktionen
Hohe Messauflösung (bis zu 20 V/Div)

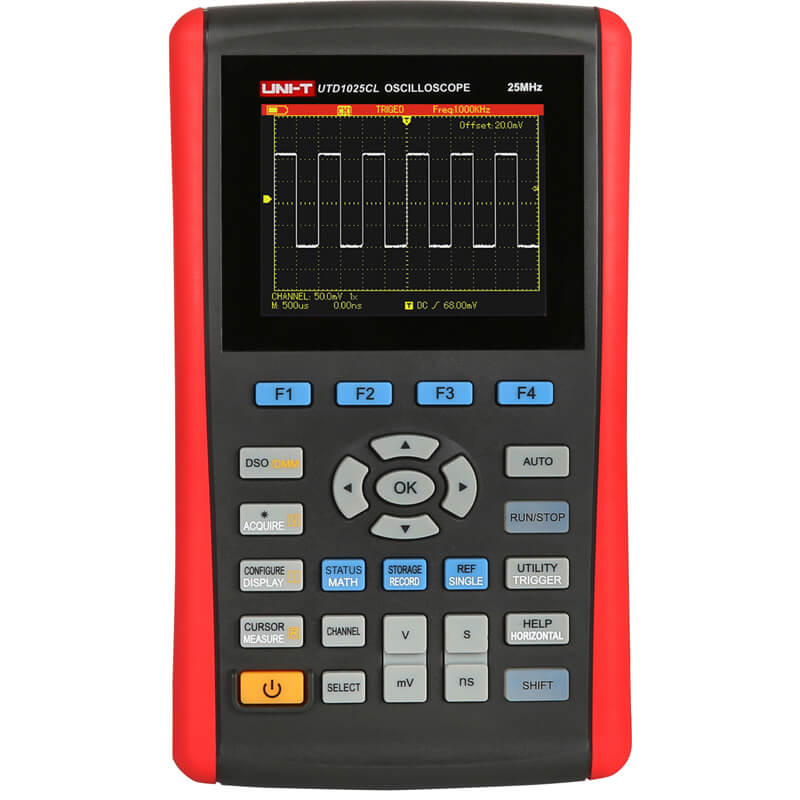

3,5" LCD-Farbbildschirm mit einer Auflösung von 320 x 240 Pixel
Bildschirm kann auf S/W-Darstellung umgeschaltet werden
Verschiedene Triggerungsmöglichkeiten: Flanke, Pulsweite, Video, Slope Bildschirm-Abbild (auch Multimeter)
kann gespeichert werden (Speicherfunktion)
Signalverläufe können mithilfe einer Recorder-Funktion aufgenommen und abgespielt werden
Digitalmultimeter mit automatischer Messbereichswahl (Auto Range) für
AC-/DC-Spannungsmessung bis zu 400V,
AC-/DC Strommessung bis zu 6 A
Widerstandsmessung bis zu 40 MOhm
Kapazitat bis zu 100uF
Weitere Funktionen Multimeter: Durchgangstest, Diodentest, Data-Hold-Funktion, Relativwertmessung

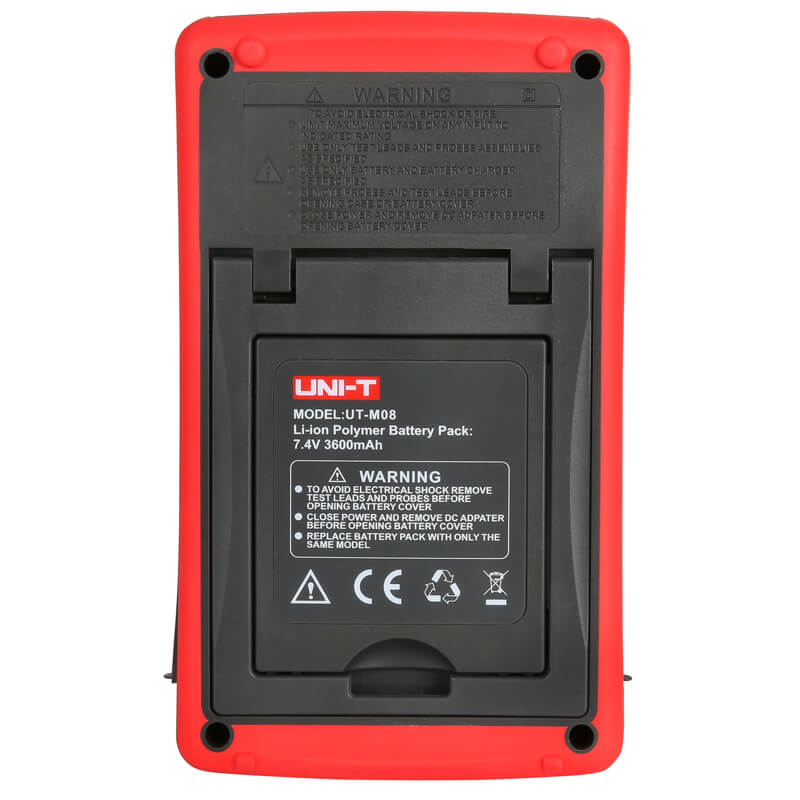

Netz- und Akku-Betrieb möglich (integrierter, wechselbarer LiIon-Akku für bis zu 8 h Betriebszeit)
Technische Daten Oszilloskop:
Kanal: 1 Bandbreite: 25 MHz Abtastrate: 200 MS/s Echtzeit
Anstiegszeit:7 ns Speichertiefe: 12 kpts
vertikale Empfindlichkeit: 5 mV/div ~ 20 V/div horizontale Zeitbasis: 10 ns/div .... 50s/div
Speicherform: Bitmap, Setup, Wellenform Trigger Modus: Edge, Pulse, Video, Slope
Schnittstelle: Mini-USB
Technische Daten Multimeter :
Digital-Multimeter: Display: 4000 Zähler
Gleichspannung: 400mV / 4V / 40V /400V ±(1%+ 5)
Wechselspannung: 400mV / 4V / 40V /400V ±(1,2%+ 5)
Gleichstrom: 400µA / 4000µA ±(1,2%+ 5) 40mA / 4000mA ±(1%+ 5) 6A ±(2,5%+ 5)
Wechselstrom: 400µA / 4000µA ±(2%+ 5) 40mA / 4000mA ±(1,5%+ 5) 6A ±(2,5%+ 5)
Widerstand: 400 Ohm / 4 kOhm / 40 kOhm / 400 kOhm / 4 MOhm ±(1,2%+ 5) 40 MOhm ±(1,5%+ 5)
Kapazität: 51,2nF / 512nF / 5,12µF / 51,2µF / 100µF ±(3%+5)
Allgemeine Daten & Lieferumfang
Stromversorgung: 230VAC typisch ( 100-240V 50/60 Hz ) integriertes Akkupack
LCD Display: 3,5" Full Color Display (320x240 Pixel)

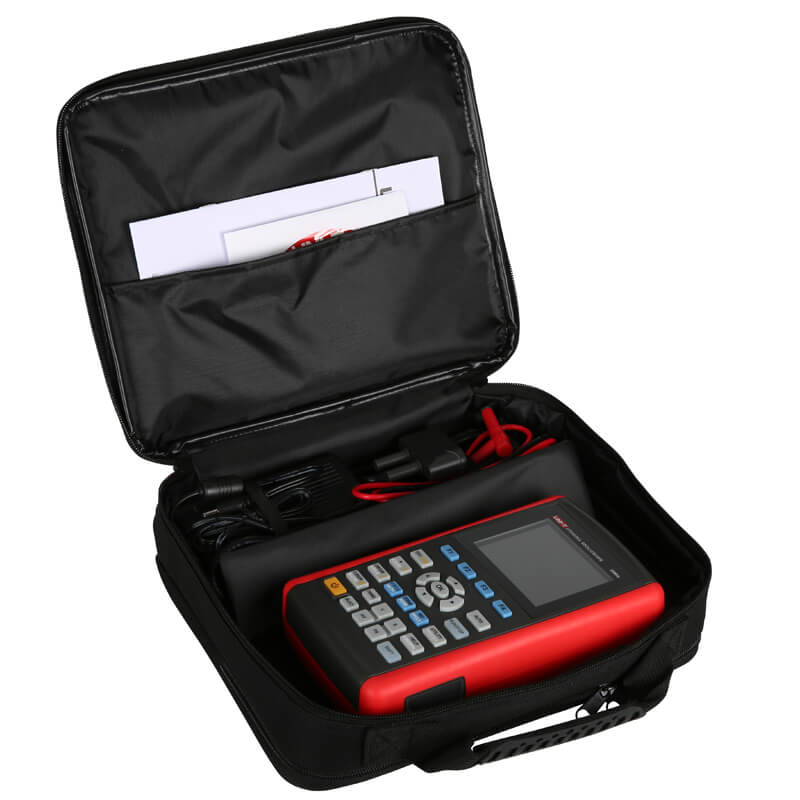

Lieferumfang: Oszilloskop, Messleitungen, 1 Tastkopf(1:1 / 10:1), 10A Stromteiler, Netzkabel, Netzteill, Akkupack, USB-Kabel, Transport-/Aufbewahrungstasche, Bedienungsanleitung

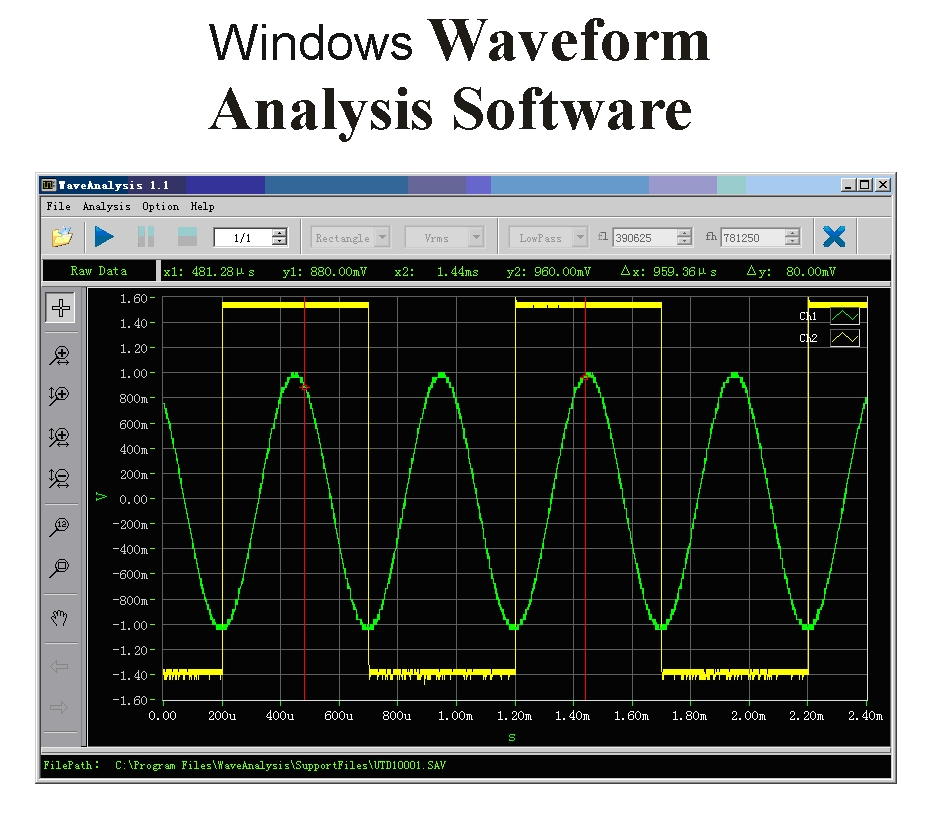

Windows Software per Download : Waveform analysis Software V1.1
Anmelden
Zubehör
Oszilloskop-Tastkopf, für alle Oszilloskope verwendbar, hochflexibles Kabel. Inklusive Zubehör laut Abbildung. Komplettes Set mit Tastkopf Sicherheit: konform mit IEC-1010 Cat II Teilungsfaktor: 1:1 oder 1:10 Technische Daten: Teilungsfaktor: 1:1 oder 1:10 Bei Stellung x1: Teilerverhältnis: 1:1 Bandbreite: DC bis 15MHz Anstiegszeit: 23.3ns Eingangswiderstand: 1-Mohm (Eingangswiderstand des Oszilloskopes) Eingangskapazität: 46pF + Kapazität des Oszilloskopes Arbeitsspannung: 600Vdc Spitze ACverringert sich mit Frequenz Stellung REF: - Bei Stellung x 10: Teilerverhältnis: 1 : 10 Bandbreite: DC bis 60MHz Anstiegszeit: 5.8ns Eingangswiderstand: 10 Mohm (wenn Oszilloskopeingang = 1Mohm) Eingangskapazität: ñ15pF Arbeitsspannung: 600Vdc, Spitze AC verringert sich mit Frequenz Ausgleichbereich: 10 bis 50pF Kabellänge: 1.2m Bemerkungen: mit isolierter BNC-Buchse
Krokoklemmen Set Prüfkabelsatz, Mini Kleps, Mini Clips, Miniklemmen Verbindungsleitungs-Satz, 10-teilig. Mittlere Klemmen ca. 38mm Ideal für die Werkstatt, Service, Schule, Hobby, Labor. Ideal für die schnelle Kontakierung zum messen, prüfen von Testschaltungen, kleinen Baugruppen, Autoradio, Trafos usw. mit je 2 mittleren Krokodilklemmen Mittlere Klemmen ca 38mm lang farbig sortiert 1-Satz mit 10 Stück Prüfschnur 1 Satz=10 Stück- 5 Farben Farben: rot, grün, gelb, weiß, schwarz Länge ca. 400mm Max. Belastbar bis 1,0A
Inhalt: 10 Stück (0,36 € / 1 Stück)

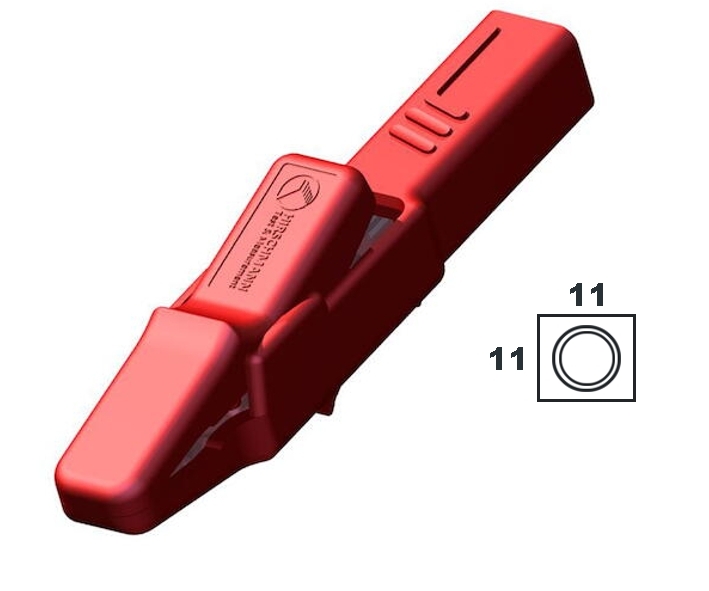

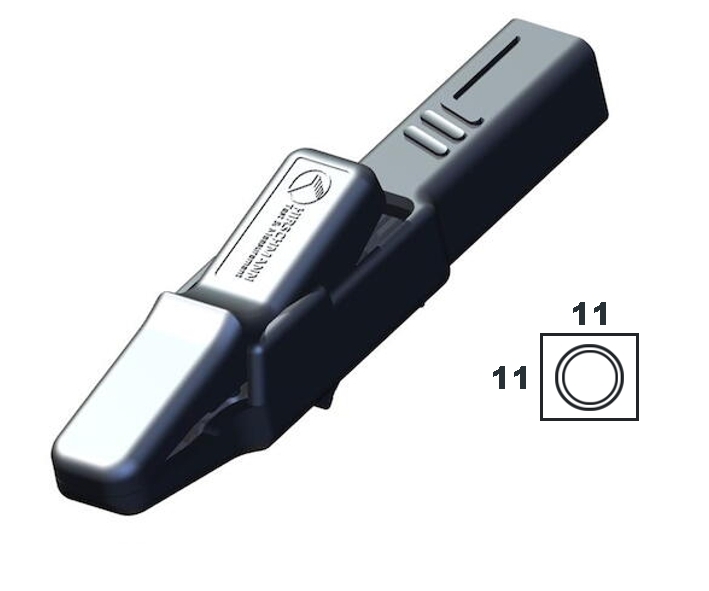

Krokoklemme Krokodilklemme kräftige Ausführung , unzerbrechlich .... fast Metallbolzen bzw. Kontakte bis 11mm Durchmesser Mit Feindrahtfläche 4mm Buchse für Laborstecker Länge ca: 80-81mm ( Höhe Steckbereich Rückseite 11x11mm ) Durchgangswiderstand: 10mOhm Temperatureinsatzbereich: -20...+100°C Bemessungsstrom: bis 25A Durchgangswiderstand: 10 mOhm
Krokoklemme Krokodilklemme kräftige Ausführung , unzerbrechlich .... fast Metallbolzen bzw. Kontakte bis 11mm Durchmesser Mit Feindrahtfläche 4mm Buchse für Laborstecker Länge ca: 80-81mm ( Höhe Steckbereich Rückseite 11x11mm ) Durchgangswiderstand: 10mOhm Temperatureinsatzbereich: -20...+100°C Bemessungsstrom: bis 25A Durchgangswiderstand: 10 mOhm

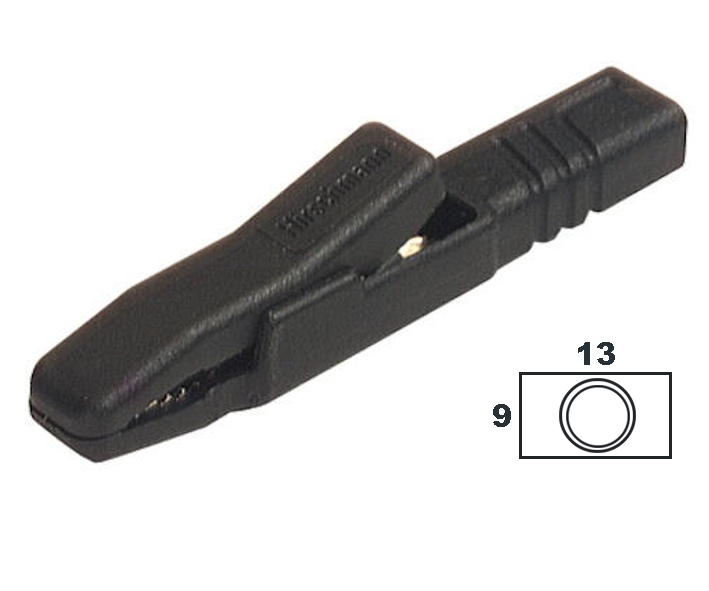

Krokoklemme Krokodilklemme kräftige Ausführung , unzerbrechlich mit Schraube und Buchse für Laborkabel Mit Feindrahtfläche 4mm Buchse für Laborstecker Schraube und Buchse integriert siehe auch Zeichnung weitere Bilder ! Länge ca: 80-81mm ( Höhe Steckbereich Rückseite 13x9mm ) Durchgangswiderstand: 10mOhm Temperatureinsatzbereich: -20...+100°C Bemessungsstrom: bis 25A Durchgangswiderstand: 10 mOhm
