Quad Netzteil 200W CASE mit 5V 12V 24V -12V
Artikelnummer: 93-808-02530
Produktinformationen "Quad Netzteil 200W CASE mit 5V 12V 24V -12V"

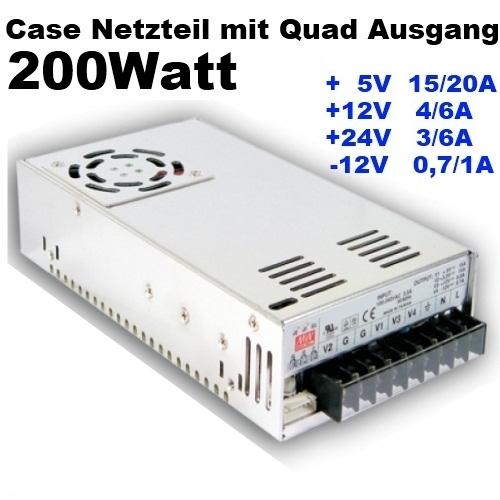

200W Netzteil mit Quad Ausgang (4-fach Ausgang) 5V 12V 24V -12V Bauform Case
Technische Daten:
- Eingang 230V AC typisch Autom.
- Weitbereichseingang: 90...264Vac 47-63Hz oder auch 127-370Vdc
- Leistung: 204Watt

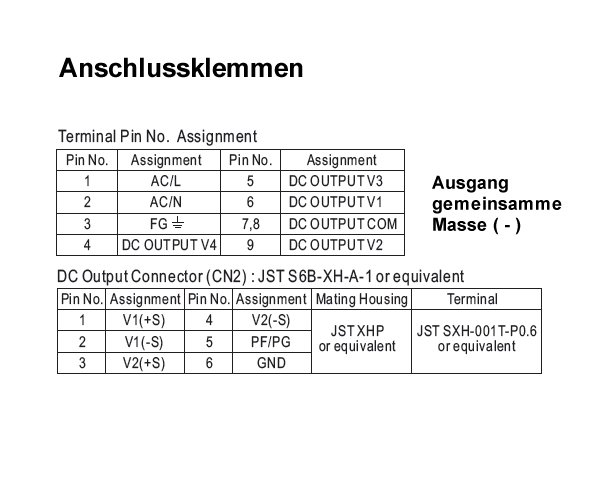

- Anschluss über Schraubklemmleiste
- Netzteil ist mit Lochgitterkäfig mit integriertem Lüfter
- 4-fach Gleichspannungsausgang:
- + 5V DC mit 15A ( 3,0...20A max ) R&N=RippleNoise: 100mV und
- +12V DC mit 4,0A ( 0,0..6,0A max ) R&N: 150mV und
- +24V DC mit 3,0A ( 0,4..5,0A max ) R&N: 150mV und
- - 12V DC mit 0,7A ( 0,0..1,0A max ) R&N: 150mV
- Mittels integrierten Feinstellpoti kann die Ausgangsspannung angepasst werden (-5%...+10%).
- Eingestellt werden kann 4,75...5,5V und 11,4....13,2V ( 24V und -12V kann nicht eingestellt werden )
- Soft-Start mit Strombegrenzung
- Kurzschlußfest
- Überlastschutz
- Überspannungschutz 115-135%
- Overload-Protection: 105..150%
- Wirkungsgrad >75%
- Eingebauter Entstörfilter
- Geringe Restwelligkeit 100..150mV
- Temp.-Einsatzbereich: -10°...+60°C
- Vibrationen: bis 2G fest ( 10-500Hz 2G = 10min/ 1cycle )
- Normen: EMC EN55022 (CISPR22) Class B, EN61000-3-2, -3
- EN61000-4-2,3,4,5,6,8,11, EN55024 light industra level, Criteria A
- Aktiv PFC Funktion: Ja / SELF Nein /

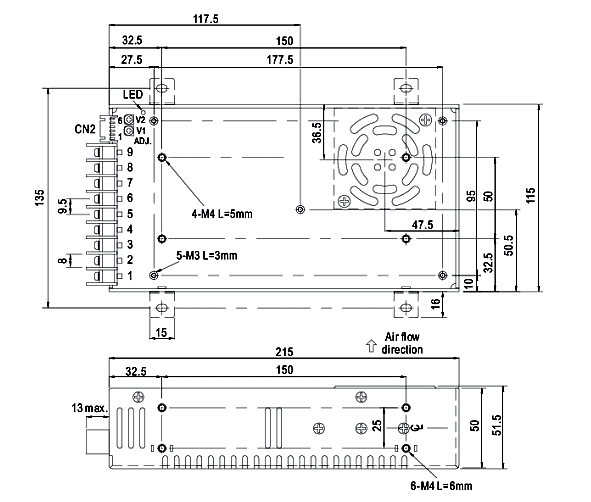

- Abmessungen: B:115mm H:51,5mm T:215mm
- Seitlich sind 4x M4 Gewinde integriert zur Befestigung von Hutschienenclips Bleche o.ä.
- M4 Rastermass siehe Zeichung ( 25 x 150mm )
- Am Boden sind 4x M4 Gewinde integriert zur Befestigung von Hutschienenclips Bleche o.ä.
- M4 Rastermass siehe Zeichung ( 50 x 150mm )
- Befestigungsclips usw. siehe untenim Zubehör-Register
- Siehe auch Zeichnung weitere Bilder
- Gewicht 1.20kg
Mögliches Zubehör ( Befestigungsclip ) siehe unten im Zubejör-Register
- Bst Nr 93-808-03230 = 80mm Hutschienen-Clip
- Bst Nr 93-808-03250 = 175mm Hutschienen-Clip
- Bst Nr 93-808-03220 = Befestigungs Winkel
- Bst Nr 93-808-03210 = 140mm Befestigungsstreifen
- Bst Nr 93-808-03300 = 110 x 64mm L-Winkel
- Bst Nr 42-691-00010 = 35mm DIN Rail Hutschiene
