10Kohm LIN POTI Stereo Japan mit 6mm Achse geschlitzt
| Anzahl | Stückpreis |
|---|---|
| Bis 3 | 3,95 €* 4,95 €* (20.2% gespart) |
| Bis 7 | 3,55 €* 4,95 €* (28.28% gespart) |
| Ab 8 | 2,95 €* 4,95 €* (40.4% gespart) |
Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 21-817-01147
Produktinformationen "10Kohm LIN POTI Stereo Japan mit 6mm Achse geschlitzt"
10-Kohm Stereo-Poti = Stereo Potentiometer LIN = Linear
Ideal für die Reparatur von Geräten aller Art...... wie Verstärker, Lichteffektgeräte, Mixer, Marshall, Chinesische & Japanische Geräte aller Art .
Stereo Poti mit geschlitzter 6mm Achse, für 18-Zahn-Aufsteckknöpfe, mit Mutternbefestigung und Leiterplatten Platinen Lötanschlüssen. Kann natürlich auch mit Litzenkabel verlötet werden
Technische Daten:
- Potentiometer: Stereo-Ausführung
- 1-Drehung 300°
- Achsendurchmesser : 6mm
- Widerstand 10-KOhm ( ersetzt auch 11Kohm )
- Charakteristik Linear = LIN
- Belastbarkeit 0,125W
- Kohlewiederstand Toleranz : 20%
- Temperatureinsatzbereich : -10°C......+70°C
- Max. Betriebsspannung 200V
- Gehäuse-Material Metall
- Mechanischer Drehwinkel : 300°

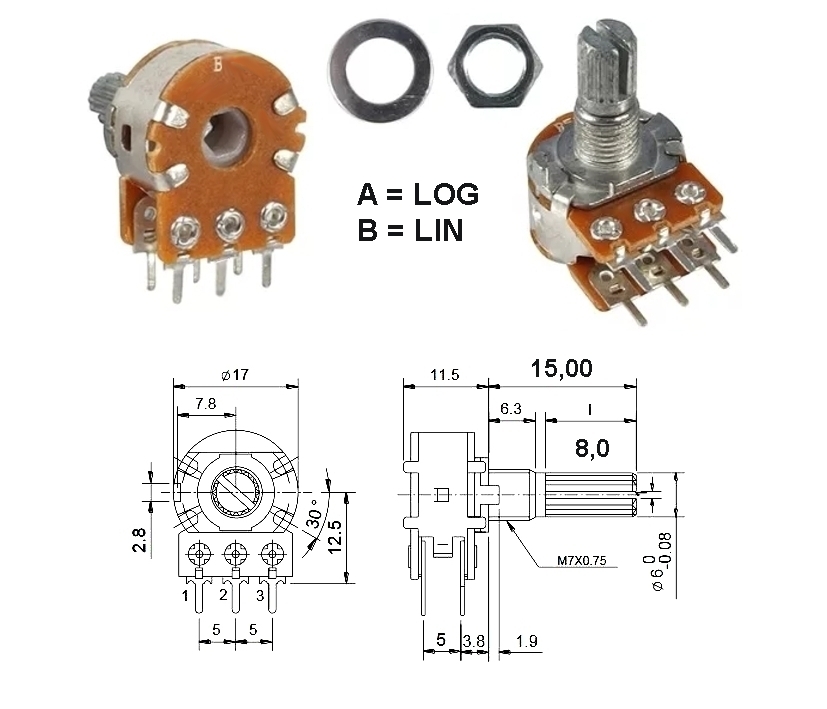

- Abmessungen siehe auch Zeichnung weitere Bilder !
- Länge der Achse : 15mm ( Gewinde 6,3mm und 8mm die Steckachse = 15mm )
- Durchmesser der Achse mit Gewinde :6,8mm
- Pins-Rastermaß : RM 5,0mm
