50Kohm LIN POTI Stereo Japan mit 6mm Achse Achslänge 8mm 15mm
| Anzahl | Stückpreis |
|---|---|
| Bis 3 |
2,95 €
4,95 €
(40.4% gespart)
|
| Bis 7 |
2,55 €
4,95 €
(48.48% gespart)
|
| Ab 8 |
1,99 €
4,95 €
(59.8% gespart)
|
Sofort verfügbar, Lieferzeit: 2-4 Tage

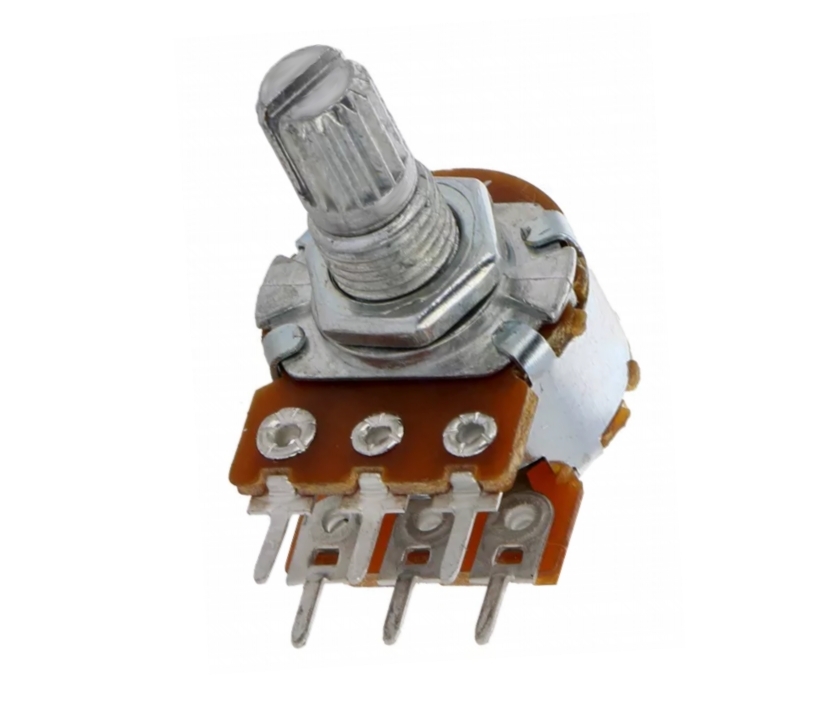

Produktinformationen "50Kohm LIN POTI Stereo Japan mit 6mm Achse Achslänge 8mm 15mm"
50-Kohm ( 47Kohm ) Stereo-Poti = Stereo Potentiometer LIN = Linear
Ideal für die Reparatur von Geräten aller Art...... wie Verstärker, Lichteffektgeräte, Mixer, Marshall, Chinesische & Japanische Geräte aller Art .
Stereo Poti mit geschlitzter 6mm Achse, für 18-Zahn-Aufsteckknöpfe, mit Mutternbefestigung und Leiterplatten Platinen Lötanschlüssen. Kann natürlich auch mit Litzenkabel verlötet werden
Technische Daten:
- Potentiometer: Stereo-Ausführung
- 1-Drehung 300°
- Achsendurchmesser : 6mm
- Widerstand 50-KOhm ( ersetzt auch 47-Kohm )
- Charakteristik Linear = LIN
- Belastbarkeit 0,125W
- Kohlewiederstand Toleranz : 20%
- Temperatureinsatzbereich : -10°C......+70°C
- Max. Betriebsspannung 200V
- Gehäuse-Material Metall
- Mechanischer Drehwinkel : 300°

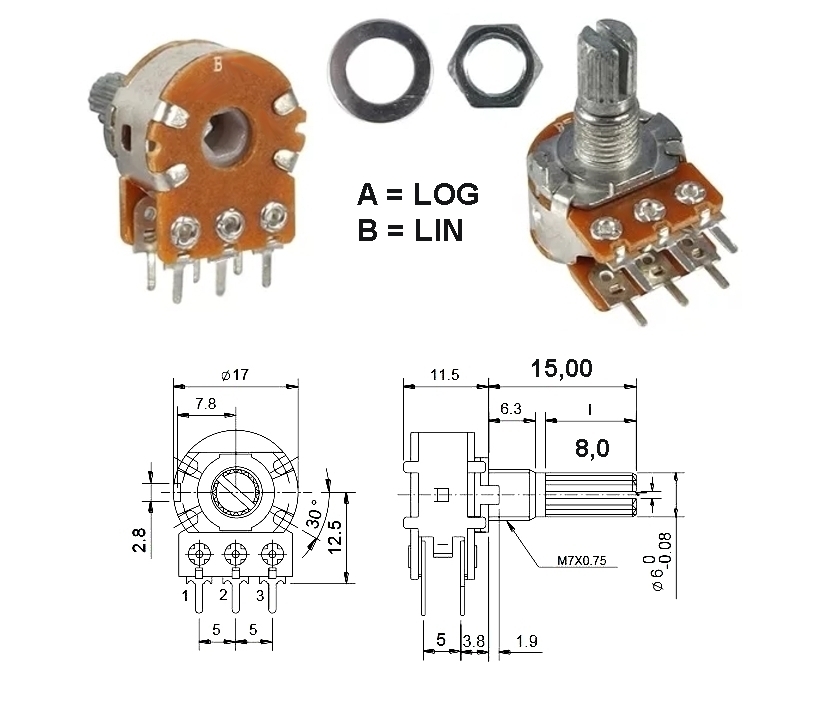

- Abmessungen siehe auch Zeichnung weitere Bilder !
- Länge der Achse : 15mm ( Gewinde 6,3mm und 8mm die Steckachse = 15mm )
- Durchmesser der Achse mit Gewinde :6,8mm
- Pins-Rastermaß : RM 5,0mm
