12V 24V Funksteuerung 2-Kanal Empfänger mit 2x Sender Funkrelais Funkschalter

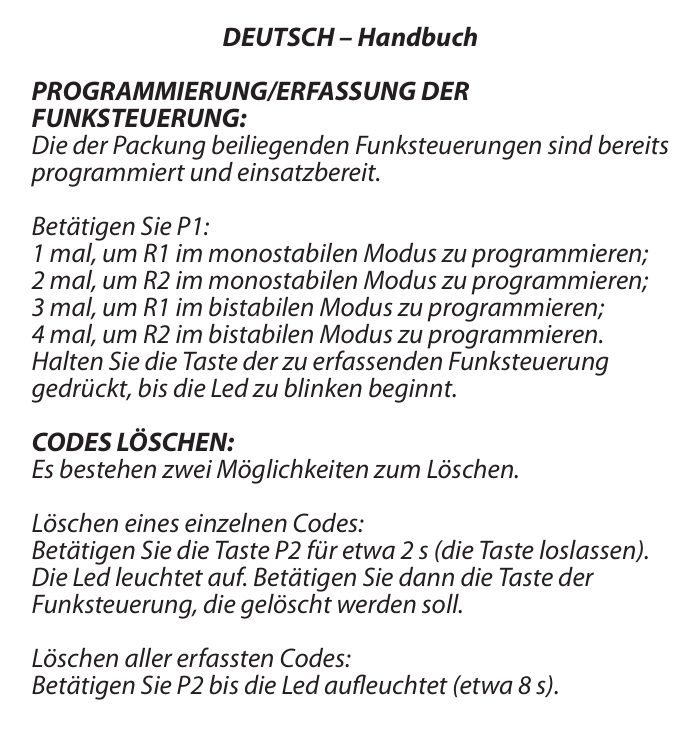

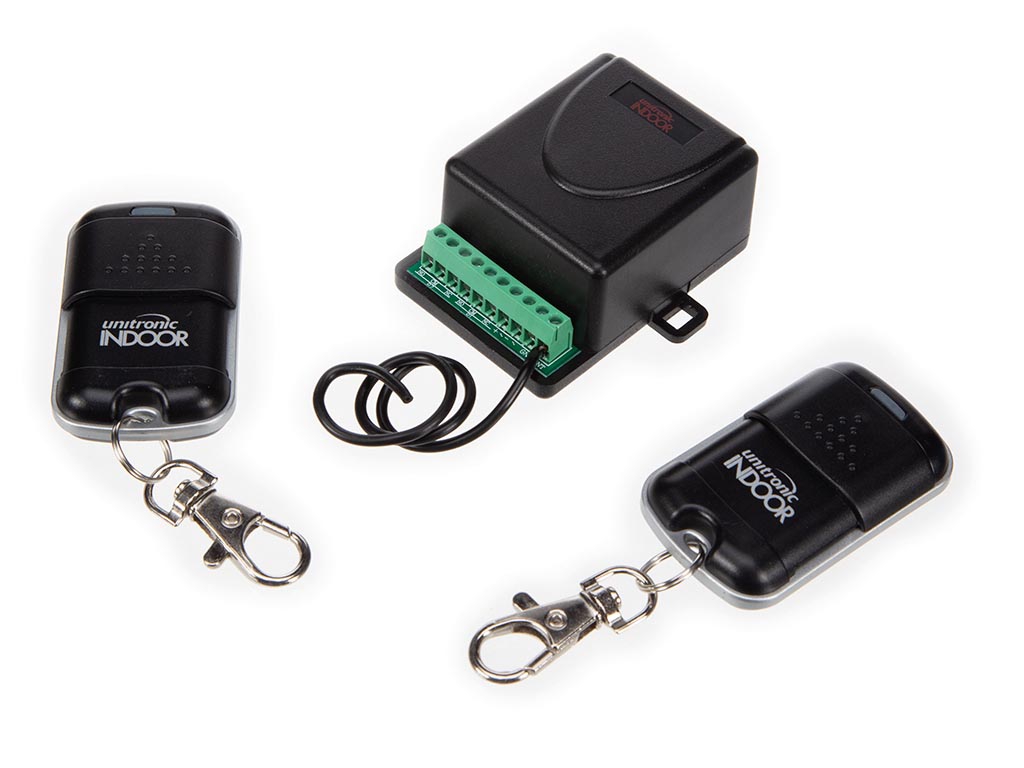

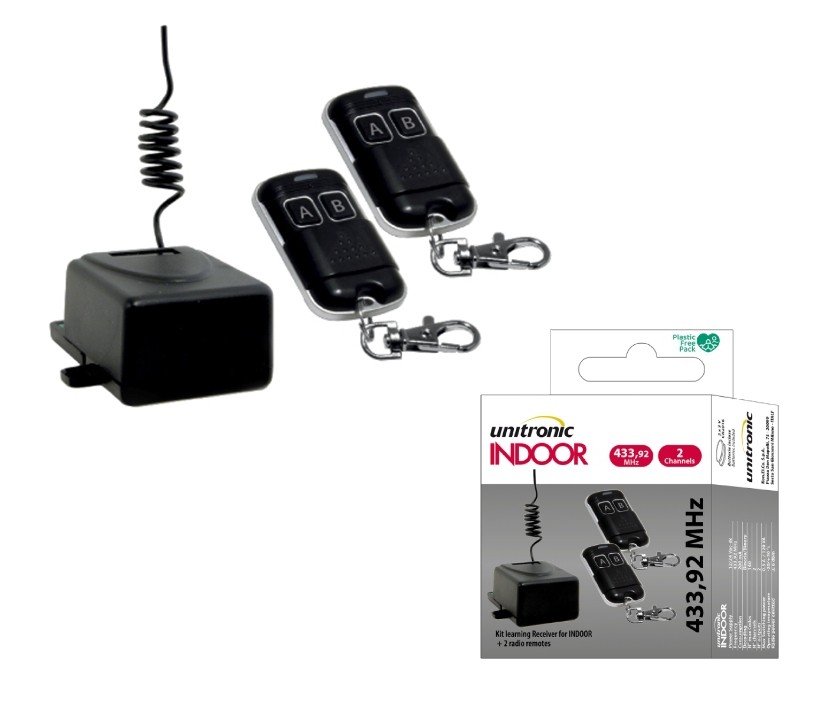

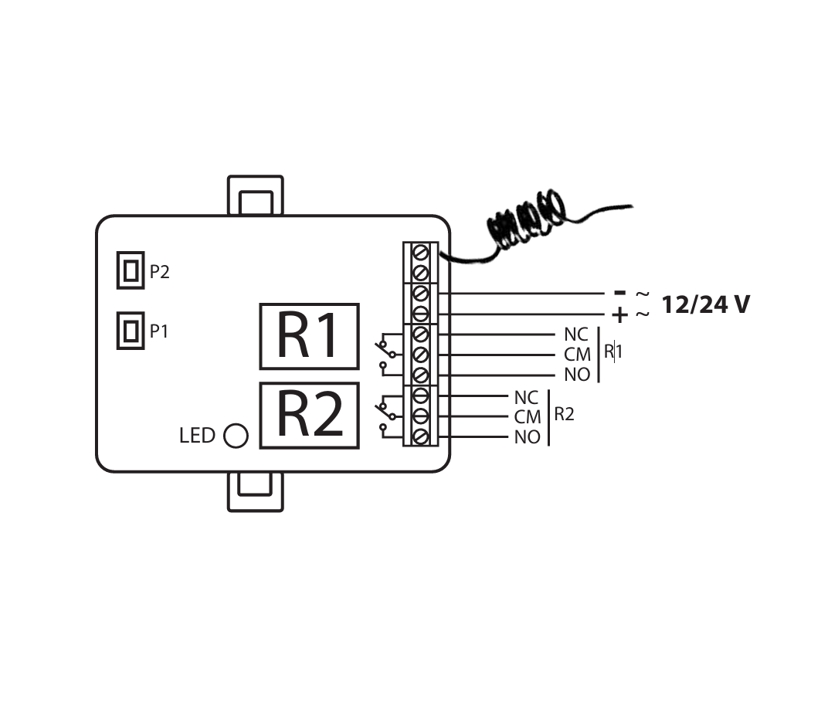

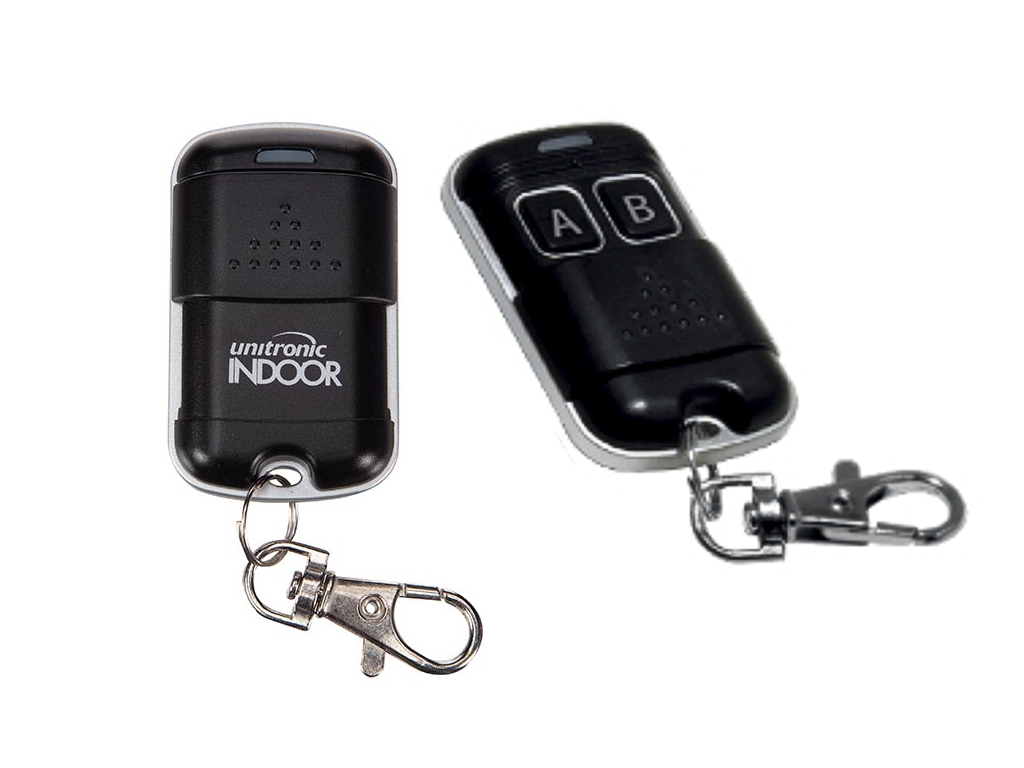

12-24V Funksteuerung 2-Kanal Empfänger mit 2x Sender Funkrelais Funkschalter  Funksteuerung 2-Kanal ( 2-Rerlaiskontakten ) Set 433MHz mit 2x Handsendern Der Empänger ist mit einer aufschraubbaren Antenne ausgestattet, daher sind bis zu 100m Reichweite im Freien möglich. Je nach Wänden und Metallteile kann die Reichweite auch nur 10-50m betragen.  FUNKEMPFÄNGER mit 2 FERNBEDIENUNGEN, GEEIGNET FÜR ALLE ARTEN VON OUT- UND INDOORANFORDERUNGEN. 2 separat konfigurierbare Kanäle, monostabil und bistabil ( schaltend oder tastend einstellbar ) 2 selbstlernende Fernbedienungen im Steuerkasten ( Funkempfänger ) Wasserdichtes Kunststoffgehäuse für die Montage in Garage oder Outdoorbereich Ideal für ihre Zufahrt Schranken, Tore, Garantentor, Rolltore oder auch Beleuchtungstechnik im Outdoorbereich Ideal auch für die KFZ-Technik, Caravan, Transporter, Bus, LKW, Traktor und sonstige Fahrzeuge mit 12V oder 24V Betriebsspannung  Technische Daten : Festgelegten Verschlüsselungscode ( Sicherheitsübertragung ) Betriebsfrequenz : 433,92 MHz Integrierte Status-LED im Deckel sichtbar Die Einstellun der funktion des Empfängers erfolgt mittels 2 kleinen Tastern auf der Platine PROGRAMMIERUNG DES EMPÄNGERS  P1 DRÜCKEN   1 mal, um CH1 ( Kanal-1 = Relais-1 ) im monostabilen Modus zu programmieren   2 mal, um CH2 ( Kanal-2 = Relais-2 ) im monostabilen Modus zu programmieren   3 mal, um CH1 ( Kanal-1 = Relais-1 ) im bistabilen Modus zu programmieren   4 mal, um CH2 ( Kanal-2 = Relais-2 ) im bistabilen Modus zu programmieren Zusatzinfo: Zeitsteuerung nicht integriert Und dabei die Taste der zu übernehmenden Fernbedienung solange gedrückt halten bis das LED zu blinken beginnt Stromversorgung des Empfängers : 12V oder 24V Betriebsspannung DC oder AC tauglich ( Range 11V...30V DC 50mA = 0,050A ) sehr geringer Stromverbrauc Standby Strom nur 25uA Integrierter Kontakt = Wechslerkontakt 2x Relais integriert NO/NC ( Schliessser/Öffner ) potentialfreier Kontakt Belastbarkeit des Relaiskontakts max 10A bei 250VAC ( max 277VAC ) 2x Funksender anbei mit zwei Tasterknöpfen und blauer Status-LED Betrieb über kleine Batterie 12V ( 23A ) Abmessungen des Schlüsselanhänger-Senders : B: 33mm L: 61mm T: 38mm Der Empfänger verfügt über Kontakte mit Schraubklemmen für Kabel bis 0,75qmm Abmessungen: L: 125mm B: 73mm H: 25mm Länge der Antenne = 183mm Lieferung 1x Funkempfänger, 1x aufschraubbare Antenne, 2x Fernbedienung und Anleitung ( mehrspr. Deutsch + Englisch ... )  Weitere Fernbedienung: = nicht erhältlich  Optionales Zubehör fals benötigt:  Bst-Nr 93-815-00417 = 230VAC Steckernetzteil auf 12Volt DC 500mA  Bst Nr 33-175-00014 = Bleiakku 12V   2,3Ah 178x35x61mm Kontakte 4,8mm Bst Nr 33-175-00054 = Bleiakku 12V   7,0Ah 151x65x100mm Kontakte 4,8mm Bst Nr 33-460-01390 = 12V Miniaturbatterie V23GA für Fernbedienung

12V Funksteuerung 1Kanal mit 5A Relais  Öffnen und Schließen von Dach- und Hallenfenstern, Markisen, Schaltungen und steuern von Beleuchtungsanlagen, Schaltungen von Pumpen, Klima- und Bewässerungsanlagen, Steuerung von elektrischen, hydraulischen und pneumatischen SystemenAnsteuern von Türen, Tore oder Schrankenanlagen. Oder zur Steuerung von Lampen, LED-Leuchten, LED Birnen, Motoren, Pumpen, Garten, Caravan, Camping, Ferienhaus usw. Der 1-Kanal-Empfänger HT1E wurde für eine abhörsichere und manipulationsfreie Fernsteuerung entwickelt. Die Verbindung zwischen einem Empfänger und dem optionalem Sender wird durch das anerkannte AES128-Verfahren verschlüsselt und enthält einen so genannten „Rolling-Code“, dieser macht jedes versendetes Paket zum Empfänger einmalig und nicht wiederholbar. Der Empfänger ermöglicht das Einlernen von 32 beliebigen Tasten z.B. bei Verwendung der 5Kanal Funk-HandsenderHT5S ( Nr 79-223-16035 ) oder auch HT8S ( Nr 79-223-16040 ). Somit besteht die Möglichkeit mit jeder beliegebige Taste eines Senders einen anderen Empfänger anzusprechen. Ein 1Kanal Sender HT1S ( Nr 79-223-16031 ) ist natürlich auch erhältlich  Anwendungsbereiche: Öffnen und Schließen von Dach und Hallenfenstern, Markisen Ansteuern von Türen, Tore oder Schrankenanlagen Schaltungen von Pumpen, Klima und Bewässerungsanlagen Steuerung von elektrischen, hydraulischen und pneumatischen Systemen Vorteile: Ideal geeignet zum drahtlosen Schalten von fast allen elektronischen Anlagen in Haus, Garten, Büro oder Werkstatt Sicherheitscodierung „Rolling Code“ höchster Sicherheitsstandard Datenerhalt auch bei Stromausfall Betriebsart: Tast- oder Rastfunktion (einstellbar) Ausgänge: 1 x Relaisausgang (potentialfreier Wechslerkontakt ) Technische Daten: Betriebsspannung: 12V DC Gleichspannung  passende Netzteil optional erhältlich z.B. 93-815-01075 oder 93-808-03980 oder 93-808-03492 usw.  Stromaufnahme: max. 80 mA Ruhestrom: ca. 25 mA Betriebsfrequenz: 868,35 MHz Betriebsart: Tastfunktion oder Rastfunktion Nachlaufzeit der Relais: 200 ms Ausgänge: 1 x Relaisausgang (potentialfrei) Maximale Anschlusslast am Relais: 230VAC 5A oder 12V/24VDC max 5A Abmessungen (L x B x H): 69 x 58 x 25 mm Vorteile: Ideal geeignet zum drahtlosen Schalten von fast allen elektronischen Anlagen in Haus, Garten, Büro oder Werkstatt  etc.Sicherheitscodierung "Rolling Code“ höchster Sicherheitsstandard. Datenerhalt auch bei Stromausfall. Betriebsart: Tast- oder Rastfunktion (einstellbar). Ausgänge: 1 x Relaisausgang (potentialfrei) Zusatzinfo: Der  Funk-Empfänger  wurde für eine abhörsichere und manipulationsfreie Fernsteuerung entwickelt. Die Verbindung zwischen einem Sender und dem Empfänger wird durch das anerkannte AES128-Verfahren verschlüsselt und enthält einen so genannten „Rolling-Code“, dieser macht jedes versendetes Paket zum Empfänger einmalig und nicht wiederholbar. Der lernbare Empfänger ermöglicht den Betrieb von bis zu 32 verschiedenen Handsendern, die in den Empfänger mittels Tastendruck einprogrammiert werden können. Optional erhältlich zum System oder auch Erweiterungen Beliebig kombinierbar ( siehe auch im Zubehör Register ) :  ----------- SENDER  Bst Nr 79-223-16031 = 1-Kanal Funk-Sender = Fernbedienung mit 1 Knopf  Bst Nr 79-223-16035 = 5-Kanal Funk-Sender = Fernbedienung mit 5 Knöpfen Bst Nr 79-223-16040 = 8-Kanal Funk-Sender = Fernbedienung mit 8 Knöpfen ----------- EMPFÄNGER  Bst Nr 79-223-16010 = 1-Kanal Funk-Empfänger ( ohne Fernbedienung )  Bst Nr 79-223-16015 = 3-Kanal Funk-Empfänger ( ohne Fernbedienung )  Bst Nr 79-223-16025 = 8-Kanal Funk-Empfänger ( ohne Fernbedienung )  ------------ SETS Bst Nr 79-223-16000 = SET bestehend aus 1-Kanal Funk-Empfänger mit 1-Knopf-Funk Fernbedienung  Bst Nr 79-223-16030 = SET bestehend aus 3-Kanal Funk-Empfänger mit 5-Knopf-Funk Fernbedienung

12V Funksteuerung 1Kanal mit 5A Relais Aufputz ( Taster- oder Schalterfunktion )  Öffnen und Schließen von Dach- und Hallenfenstern, Markisen, Schaltungen und steuern von Beleuchtungsanlagen, Schaltungen von Pumpen, Klima- und Bewässerungsanlagen, Steuerung von elektrischen, hydraulischen und pneumatischen SystemenAnsteuern von Türen, Tore oder Schrankenanlagen. Oder zur Steuerung von Lampen, LED-Leuchten, LED Birnen, Motoren, Pumpen, Garten, Caravan, Camping, Ferienhaus usw. Lieferumfang : 1x 1-Kanal Funk-Handsender mit 866MHz  1x 1-Kanal Funk-Empfänger mit 866MHz mit 5A Relais im Aufputzgehäuse Technische Daten des Funk-Empfänger: Spannungsversorung : 12V DC Gleichspannung ( 11-16V ) Betriebsspannung:                 12V DC  ( 10,8...15Volt )  Stromaufnahme:                     max. 80mA Betriebsfrequenz:                   868,35MHz  Verschlüsselungsverfahren: AES128 „Rolling-Code“ Betriebsart:   Tastfunktion oder Rastfunktion  ( Bistabil / Monostabil )  Nachlaufzeit der Relais:         200ms = 0,2-0,4sek ( Prellzeit des Relais )  Status LEDs im Empfänger integriert Ausgänge: 1 x Relaisausgang (potentialfrei) Schliesser / Öffner = Wechslerkontakt  Maximale Anschlusslast des Relaiskontakt: bis 230VAC bis 5A 1150VA oder 12V 24V DC max 5A Betriebsart: Tastfunktion oder Rastfunktion :  Betriebsart einstellen  ( Taster = Impulsfunktion ) oder ( Schalter = Rastfunktion drücken EIN / drücken AUS ) Dieser Vorgang besteht aus folgenden Schritten: 1. Die Taste BTN1 „Learn“ kurz drücken, die LED „Learn“ muss leuchten (d.h. der Programmiermodus ist aktiv). 2. Innerhalb 10 Sekunden am Sender (*) die „eingelernte“ Taste betätigen Die LED „Learn“ soll jetzt kurz blinken. Die Betriebsart wird jetzt von „T“ = Tastfunktion auf „R“ =Rastfunktion bzw. von „R“ auf „T“ geändert. Die Einstellungen werden gespeichert und das Gerät wird neu gestartet. Der Sender muss vorher bereits eingelernt sein.  Technische Daten Handsender: Funk-Reichweite Handsender bis 150m unter idealen Bedingungen    Betriebsspannung      3Volt Knopfzelle ( Batt = CR2032 - im Lieferumfang enthalten ) Stromaufnahme:                          ca. 18 mA  und im Ruhestustand nur 100nA Betriebsfrequenz einstellbar:         868,35MHz, 869,05MHz oder 869,55MHz Sendeleistung:                            max. 10mW Sendebetrieb:                              Dauerbetrieb oder zeitbegrenzt Verschlüsselungsverfahren: AES128 „Rolling-Code“ Empfänger Abmessungen : B: 69 x H: 23mm Tiefe mit Klemmen = 58mm  kompatibel mit:  1-Kanal- Empfänger oder auch 3-Kanal Empfänger  Lieferumfang: wie Abbildung 1x 1Kanal Empfänger mit 1x 1Kanal Fernbedienung Vorteile: Ideal geeignet zum drahtlosen Schalten von fast allen elektronischen Anlagen in Haus, Garten, Büro oder Werkstatt  etc.Sicherheitscodierung "Rolling Code“ höchster Sicherheitsstandard. Datenerhalt auch bei Stromausfall. Betriebsart: Tast- oder Rastfunktion (einstellbar). Ausgänge: 1 x Relaisausgang (potentialfrei) Weitere Zusatzinfo wenn Sie die Funksteuerung waserdicht verbauen müßen ... empfehlen wir folgende Artikel hierzu ( siiehe auch im Zubehör Register ) Art-Nr 52-625-00780 = Kunststoffgehäuse IP66 ( Makrolon extrem stabil ) mit Dichtungslippe Art-Nr  42-690-03020 = Kabeltülle für Kabel 4-10mm ( Black ) Art-Nr 42-690-03010 = Kabeltülle für Kabel 4-10mm ( Grau ) Zusatzinfo: Der  Funk-Empfänger  wurde für eine abhörsichere und manipulationsfreie Fernsteuerung entwickelt. Die Verbindung zwischen einem Sender und dem Empfänger wird durch das anerkannte AES128-Verfahren verschlüsselt und enthält einen so genannten „Rolling-Code“, dieser macht jedes versendetes Paket zum Empfänger einmalig und nicht wiederholbar. Der lernbare Empfänger ermöglicht den Betrieb von bis zu 32 verschiedenen Handsendern, die in den Empfänger mittels Tastendruck einprogrammiert werden können. Optional erhältlich zum System oder auch Erweiterungen Beliebig kombinierbar ( siehe auch im Zubehör Register ) :  ----------- SENDER  Bst Nr 79-223-16031 = 1-Kanal Funk-Sender = Fernbedienung mit 1 Knopf  Bst Nr 79-223-16035 = 5-Kanal Funk-Sender = Fernbedienung mit 5 Knöpfen Bst Nr 79-223-16040 = 8-Kanal Funk-Sender = Fernbedienung mit 8 Knöpfen ----------- EMPFÄNGER  Bst Nr 79-223-16010 = 1-Kanal Funk-Empfänger ( ohne Fernbedienung )  Bst Nr 79-223-16015 = 3-Kanal Funk-Empfänger ( ohne Fernbedienung )  Bst Nr 79-223-16025 = 8-Kanal Funk-Empfänger ( ohne Fernbedienung )  ------------ SETS Bst Nr 79-223-16000 = SET bestehend aus 1-Kanal Funk-Empfänger mit 1-Knopf-Funk Fernbedienung  Bst Nr 79-223-16030 = SET bestehend aus 3-Kanal Funk-Empfänger mit 5-Knopf-Funk Fernbedienung

12V Funksteuerung mit 5A Relais Aufputz 3-Kanal Funkrelais Öffnen und Schließen von Dach- und Hallenfenstern, Markisen, Schaltungen und steuern von Beleuchtungsanlagen, Schaltungen von Pumpen, Klima- und Bewässerungsanlagen, Steuerung von elektrischen, hydraulischen und pneumatischen SystemenAnsteuern von Türen, Tore oder Schrankenanlagen. Oder zur Steuerung von Lampen, LED-Leuchten, LED Birnen, Motoren, Pumpen, Garten, Caravan, Camping, Ferienhaus usw. Kurzbeschreibung: 1x Funk-Handsender 5-Kanal mit 866MHz  1x 3-Kanal Funk-Empfänger 866MHz mit 5A Relais Gehäuse Aufputz Technische Daten Funk-Empfänger: Spannungsversorung : 12V DC Gleichspannung ( 11-16V ) Betriebsspannung:                 12V = Stromaufnahme:                     max. 80mA Betriebsfrequenz:                   868,35MHz Betriebsart:   Tastfunktion oder Rastfunktion ( siehe auch weitere Bilder ! )  Funktionsprinzip 3 getrennt schaltbare Kanäle Funktionschalttabelle laut Tabelle siehe Bilder  Nachlaufzeit der Relais:         200ms  Ausgänge: 3 x Relaisausgang (potentialfrei) Schliesser / Öffner Maximale Anschlusslast: bis 230VAC 5A 1150VA oder 12V 24V DC max 5A Technische Daten Handsender: Funk-Reichweite Handsender bis 150m Reichweite:                                  max. 150m Betriebssp.:                                 3 V (Batt.CR2032 - im Lieferumfang enthalten) Stromaufnahme:                          ca. 18 mA Ruhezustand:                              < 100nA Betriebsfrequenz einstellbar:         868,35MHz, 869,05MHz oder 869,55MHz Sendeleistung:                            max. 10mW Sendebetrieb:                              Dauerbetrieb oder zeitbegrenzt Sicherheitsstandard durch Sicherheitscodierung „Rolling Code“ AES128 Abmessungen                             55 x 33 x 12mm kompatibel mit:                           3-Kanal Empfänger  Lieferumfang: Wie Abbildung 1x Empfänger mit 1x Fernbedienung Zusatzinfo: Der  Funk-Empfänger  wurde für eine abhörsichere und manipulationsfreie Fernsteuerung entwickelt. Die Verbindung zwischen einem Sender und dem Empfänger wird durch das anerkannte AES128-Verfahren verschlüsselt und enthält einen so genannten „Rolling-Code“, dieser macht jedes versendetes Paket zum Empfänger einmalig und nicht wiederholbar. Der lernbare Empfänger ermöglicht den Betrieb von bis zu 32 verschiedenen Handsendern, die in den Empfänger mittels Tastendruck einprogrammiert werden können. Optional erhältlich zum System oder auch Erweiterungen Beliebig kombinierbar ( siehe auch im Zubehör Register ) :  ----------- SENDER  Bst Nr 79-223-16031 = 1-Kanal Funk-Sender = Fernbedienung mit 1 Knopf  Bst Nr 79-223-16035 = 5-Kanal Funk-Sender = Fernbedienung mit 5 Knöpfen Bst Nr 79-223-16040 = 8-Kanal Funk-Sender = Fernbedienung mit 8 Knöpfen ----------- EMPFÄNGER  Bst Nr 79-223-16010 = 1-Kanal Funk-Empfänger ( ohne Fernbedienung )  Bst Nr 79-223-16015 = 3-Kanal Funk-Empfänger ( ohne Fernbedienung )  Bst Nr 79-223-16025 = 8-Kanal Funk-Empfänger ( ohne Fernbedienung )  ------------ SETS Bst Nr 79-223-16000 = SET bestehend aus 1-Kanal Funk-Empfänger mit 1-Knopf-Funk Fernbedienung  Bst Nr 79-223-16030 = SET bestehend aus 3-Kanal Funk-Empfänger mit 5-Knopf-Funk Fernbedienung

12V Funksteuerung 1Kanal Empfänger mit 2x Sender Funkrelais Funkschalter Funksteuerung 1-Kanal Set 433MHz Keeloq Verschlüsselung mit 2x Handsendern Frequenz 433MHz mit dynamischer Verschlüsselung der Firma KEELOQ. Wichtig : dank der Verschlüssellung können mehrere Geräte unabhängig nebeneinander arbeiten und der Zugang ist gegen Fremden abgesichert! Mit Superheterodyne ausgestattet, daher bis zu 100m Reichweite im Freien 4x Modis bzw. Funktionen sind einstellbar am Empfänger über die 2 Jumper JP1+JP2 : 1) Monostabile z.B. Impulssteuerung mit programmierbarer Schaltzeit ( Timer 0,25s bis 14400Sek. = 240min = 4h ) 2) Bistabile (Ein/Aus )z.B. Lampensteuerung, Motorsteuerung Ein/Aus 3) Seilwindenfunktion / Seilwinde - solange der Knopf gedrückt wird, schaltet der Relais, bis der Knopf wieder losgelassen wird 4) Separierte Ein/Aus Funktion - mit optionalen 2x Kanalhandsendern (79-223-15260) kann ein Knopf einschalten der zweite ausschalten Speicher für bis zu 112 Sender Temperatur-Einsatzbereich - 20C ..bis... 55C TAMPER (Sabotage Schaltung integriert ) Anschlußplan und weitere Infos und Details siehe auch weitere Bilder !  Technische Daten Festgelegten Verschlüsselungscode ( KEELCO Code Sicherheitsübertragung ) Betriebsfrequenz : 433,92 MHz Superhetrodyne Transmission 64 bits ( code combinations 16777216xx ) Der Funkempfänger:  Integrierte Status-LED im Deckel des Empfängers sichtbar   zweifarbigen LED die den Anschluss der Stromversorgung und den Status des Relaisausgangs signalisiert.   Sie leuchtet rot, wenn die Stromversorgung angeschlossen und der Relaisausgang nicht aktiviert ist.   Wenn das Relais eingeschaltet ist, leuchtet es grün. Stromversorgung des Empfängers über ein    optionales 230VAC Steckernetzteil mit 12V 500mA oder    12V Bleibatterie ( Solarbatterie, Autobatterie o.ä. ) je nach Einsatzort z.B.         je nach Laufzeit und Lademöglichkeit über einen optionalen Bleiakku     Bst Nr 33-175-00014 = Bleiakku 12V   2,3Ah 178x35x61mm Kontakte 4,8mm    Bst Nr 33-175-00054 = Bleiakku 12V   7,0Ah 151x65x100mm Kontakte 4,8mm   Dieser Empfänger wir versorgt mit 12V Betriebsspannung 12VDC typisch   ( Range 11V...17V DC Verbrauch nur 50mA = 0,050A )   sehr geringer Stromverbrauc Standby Strom nur 15uA Integrierter Relaiskontakt im Funkempfänger = Wechslerkontakt   1x Relais integriert NO/NC ( Schliessser/Öffner ) potentialfreier Kontakt   Belastbarkeit des Relaiskontakts max 3A bei 12-30VDC oder 3A 250VAC  Der Empfänger verfügt über einen Open-Collector-Signalausgang (OC) zum Anschließen externe akustische Sirene oder Lichtblitz o.ä.   1x zusätzlicher Signalausgang S = Open-Collector Masseschalter Bel. max 1A 60V   Der Ausgang erzeugt zwei Kurzschlussimpulse zur Masse des Empfängers (-V), wenn das Relais des Empfängers auf EIN eingestellt ist Sabotagealarm Terminal Typ NC ( bei Gehäuse geschlossen) Abmessungen: L: 73mm B: 41mm H: 25mm Die Funksender  2x Funksender anbei mit einem Tasterknopf und Status-LED      Betrieb über kleine 12V Mini-Rundbatterie ( 23A / V23GA )      Abmessungen des Schlüsselanhänger-Senders : B: 33mm L: 46mm T: 13mm Lieferung : Funkempfänger, 2xFernbedienung und inkl. Anleitung Optional erhältlich fals benötigt ( siehe auch im Zubehör-Register ):  Bst-Nr 93-815-03393 = 230VAC Steckernetzteil auf 12Volt DC 500mA  Bst Nr 33-175-00014 = Bleiakku 12V   2,3Ah 178x35x61mm Kontakte 4,8mm Bst Nr 33-175-00054 = Bleiakku 12V   7,0Ah 151x65x100mm Kontakte 4,8mm Bst Nr 33-460-01390 = 12V Miniaturbatterie V23GA für Fernbedienung  Bst Nr 79-223-15260 = weitere Fernbedienung 433Mhz
