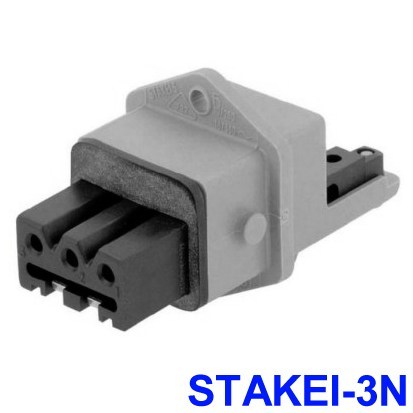

4pol Einbaubuchse IP54 Buchse bis 16A 400V STAKEI3N

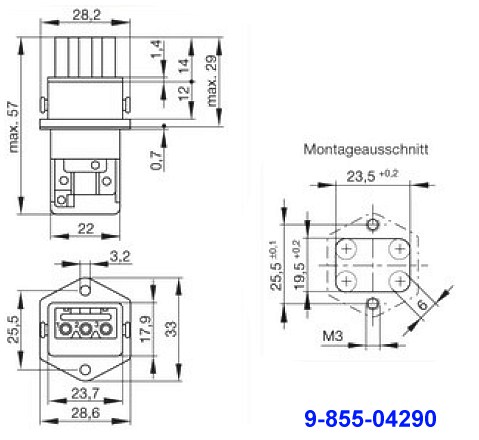

Geeignet für alle 4pol. (3+Erde) und 6pol. (5+Erde) der ST Serie Abm.: B:28,5mm L:26mm Mit 2x 4,5mm Bohrungen

STASAP3N ST-Serie von HIRSCHMANN 4-polig (3-poliger+PE) Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss Robuste Bauweise, durch Sicherungsbügel rüttelsichere Steckverbindung, konfektionierbare und umspritzte Versionen Anbau- Aufbaustecker mit ebener Grundplatte. Aus schlag- und bruchsicherem Polyamid (grau) Für Netzspannungs-und Steuerleitungsanschlüsse im industriellen Maschinenbau, Rolladenbau usw. Klemmstelle innen schraubbar Leitungsquerschnitt: max. 1,5mm im verriegelten Zustand spritzwassergeschützt (IP54) Bemessung bis 400VAC 16A oder 250V DC 10A Kontaktwiderstand <= 5 mOhm Kontaktstiftdurchmesser 2,0mm Schutzkontakt voreilend Flammwiedrig UL94HB / UL94V-0 Temperatrureinsatzbereich :-30 °C to +90 °C Schutzklasse IP54 (IEC60529) Abmessungen: 65,5 x 38 x 21mm (siehe Zeichnung)

4pol Netzstecker IP54 Steckverbinder mit Dichtung bis 16A 250V für Netzspannungs-und Steuerleitungsanschlüsse   Typischer Einsatz Rolladenbau, Markisen, Steuerungen, Motoren, Beleuchtung usw.  Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss. Robuste Bauweise, durch Sicherungsbügel, rüttelsichere Steckverbindung, konfektionierbare und umspritzte Versionen. Schutz durch Gummidichtung gegen Staub und Spritzwasser Schutzgrad IP54. Leitungsstecker mit Zugentlastung  STAS3 4pol Stecker ST-Serie von HIRSCHMANN 4pol (3-poliger+PE) Leitungsstecker mit Zugentlastung Aus schlag- und bruchsicherem Polyamid (grau) für Netzspannungs-und Steuerleitungsanschlüsse Anschlüsse schraubbar im verriegelten Zustand spritzwassergeschützt (IP54) Belastbarkeit bis 250V bei AC 16A oder 10A bei DC Kontaktstiftdurchmesser 2,0mm Kabeldurchmesser 6mm - 10mm Material (Gehäuse) PA Material (Steckbereich) verzinnt Montage Kabelmontage Polzahl 3 (+ Erdung) = 4polig Querschnitt bis  1,5qmm  Schutzkontakt voreilend Leitungsquerschnitt: max. 1,5qmm Leitungsverschraubung: PG11 Abmessungen bzw. Zeichnung siehe weitere Bilder  Optional hierzu passend erhältlich Bst Nr 39-855-04290 = Sicherungsbügel = STASI-3 Bst Nr 39-855-04200 = 4pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04150 = 4pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04290 = 4pol IP54 Einbaubuchse ( female ) für Schaltafel, Panel ö.ä.  Bst Nr 39-855-04250 = 4pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä. Bst Nr 39-855-04260 = 4pol IP54 Aufbaustecker ( male ) Aufputzversion / Aufbauversion

4pol Netzkupplung ( female ) IP54 Steckverbinder mit Dichtung bis 16A 250V für Netzspannungs-und Steuerleitungsanschlüsse    Typischer Einsatz Rolladenbau, Markisen, Steuerungen, Motoren, Beleuchtung usw.  Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss. Robuste Bauweise, durch Sicherungsbügel, rüttelsichere Steckverbindung, konfektionierbare und umspritzte Versionen. Schutz durch Gummidichtung gegen Staub und Spritzwasser Schutzgrad IP54. Leitungsstecker mit Zugentlastung   STAK3 4pol Steckverbinder ST-Serie von HIRSCHMANN 4pol (3-poliger+PE) Leitungsstecker mit Zugentlastung  Aus schlag- und bruchsicherem Polyamid (grau) für Netzspannungs-und Steuerleitungsanschlüsse  Anschlüsse schraubbar  im verriegelten Zustand spritzwassergeschützt (IP54)  Belastbarkeit bis 250V bei AC 16A oder 10A bei DC  Kontaktstiftdurchmesser 2,0mm Kabeldurchmesser 6mm - 10mm Material (Gehäuse) PA Material (Steckbereich) verzinnt Montage Kabelmontage Polzahl 3 (+ Erdung) = 4polig Querschnitt bis  1,5qmm  Schutzkontakt voreilend  Leitungsquerschnitt: max. 1,5qmm  Leitungsverschraubung: PG11 Abmessungen bzw. Zeichnung siehe weitere Bilder   Optional hierzu passend erhältlich  Bst Nr 39-855-04290 = Sicherungsbügel = STASI-3 Bst Nr 39-855-04200 = 4pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04150 = 4pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04290 = 4pol IP54 Einbaubuchse ( female ) für Schaltafel, Panel ö.ä.  Bst Nr 39-855-04250 = 4pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä. Bst Nr 39-855-04260 = 4pol IP54 Aufbaustecker ( male ) Aufputzversion / Aufbauversion
