4pol Netzstecker IP54 Kupplung 16A 250V STAK3N
Bildergalerie überspringen
slide 1
Artikelnummer: 39-855-04200
Produktinformationen "4pol Netzstecker IP54 Kupplung 16A 250V STAK3N"
4pol Netzkupplung ( female ) IP54 Steckverbinder mit Dichtung bis 16A 250V für Netzspannungs-und Steuerleitungsanschlüsse
Typischer Einsatz Rolladenbau, Markisen, Steuerungen, Motoren, Beleuchtung usw. Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss. Robuste Bauweise, durch Sicherungsbügel, rüttelsichere Steckverbindung, konfektionierbare und umspritzte Versionen. Schutz durch Gummidichtung gegen Staub und Spritzwasser Schutzgrad IP54. Leitungsstecker mit Zugentlastung
STAK3 4pol Steckverbinder ST-Serie von HIRSCHMANN 4pol (3-poliger+PE) Leitungsstecker mit Zugentlastung
- Aus schlag- und bruchsicherem Polyamid (grau) für Netzspannungs-und Steuerleitungsanschlüsse
- Anschlüsse schraubbar
- im verriegelten Zustand spritzwassergeschützt (IP54)
- Belastbarkeit bis 250V bei AC 16A oder 10A bei DC
- Kontaktstiftdurchmesser 2,0mm
- Kabeldurchmesser 6mm - 10mm
- Material (Gehäuse) PA
- Material (Steckbereich) verzinnt
- Montage Kabelmontage
- Polzahl 3 (+ Erdung) = 4polig
- Querschnitt bis 1,5qmm
- Schutzkontakt voreilend
- Leitungsquerschnitt: max. 1,5qmm
- Leitungsverschraubung: PG11

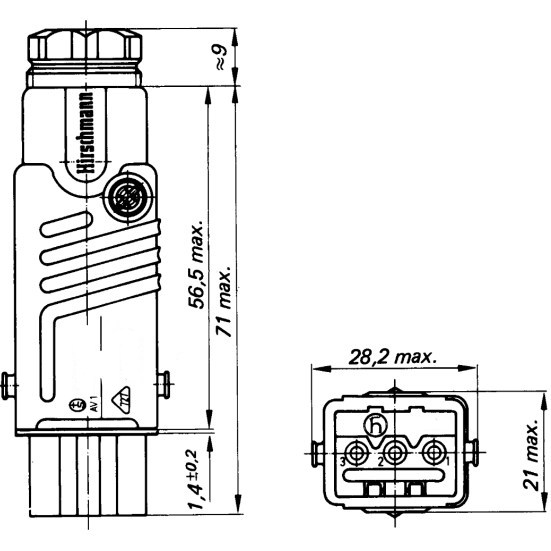

- Abmessungen bzw. Zeichnung siehe weitere Bilder
Optional hierzu passend erhältlich
- Bst Nr 39-855-04290 = Sicherungsbügel = STASI-3
- Bst Nr 39-855-04200 = 4pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )
- Bst Nr 39-855-04150 = 4pol IP54 Stecker ( Kabelstecker, male )
- Bst Nr 39-855-04290 = 4pol IP54 Einbaubuchse ( female ) für Schaltafel, Panel ö.ä.
- Bst Nr 39-855-04250 = 4pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä.
- Bst Nr 39-855-04260 = 4pol IP54 Aufbaustecker ( male ) Aufputzversion / Aufbauversion
