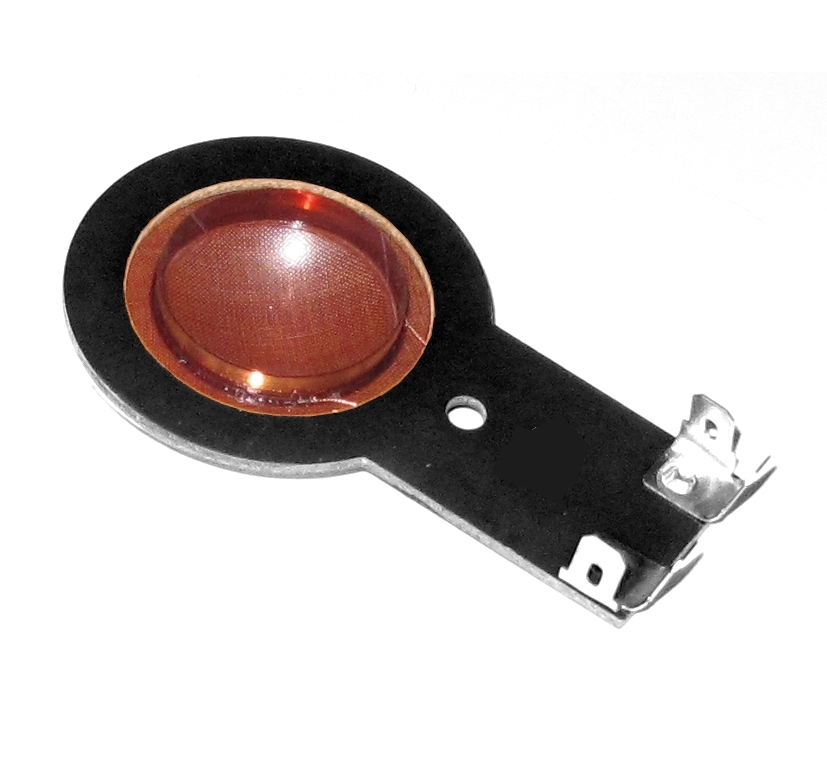

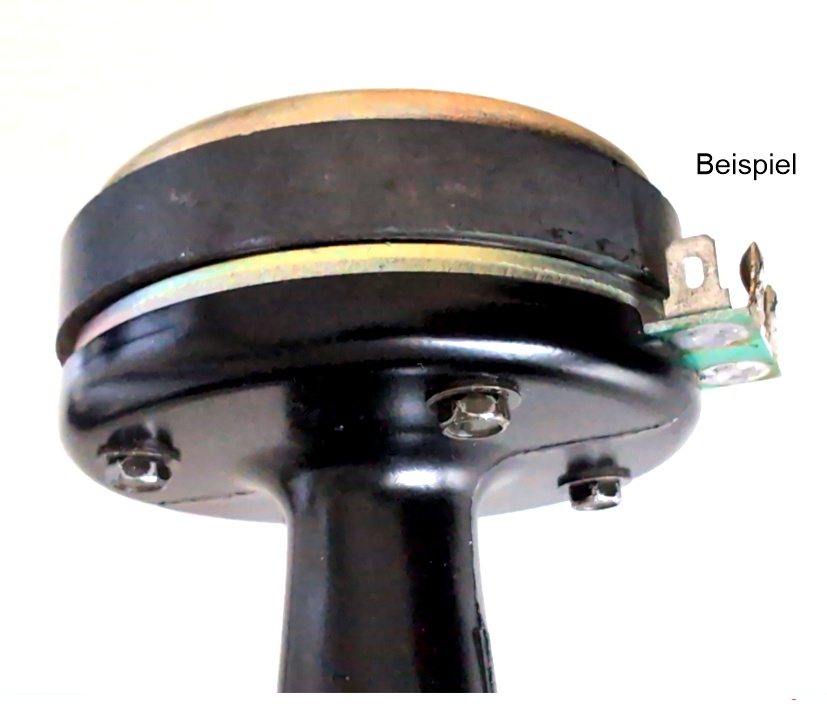

Ersatzschwingspule Sammi-Sound Audiotech Fostex Monacor MHD55 MHD120

Hochtöner Hornhochtöner rechteckig 270x100mm  Schwingspule mit Ferrofluid. In Kunststoffausführung, guter Wirkungsgrad und gute Breitbandigkeit, für universelle PA-Anwendungen, Partyboxen, Discoboxen, Musikerboxen. Oft eingesetzt in Boxen mit Gesamtleistung von 200-400 Watt. Einsatz auch damals in Zeck Boxenm u.ä. Systeme Technische Daten: Frequenzbereich: 2500..20.000Hz Resonanzfreq.: 2000Hz  Empf.Trennfrequenz: 3000Hz ( über 12bdB Weiche ) Belastbarkeit: 30Wrms 55Watt max. Betrieb nur über Weiche  Typischer Einsatz für Boxen bis 350Watt Leistung Schallpegel: 103dB (1w-1m) Abmessungen siehe auch Zeichnung weitere Bilder  Horn Front: 269 x 101mm T:187mmEinbaumaß/Lochausschnitt: 240mm x 80mm Stabiler Kunststofftrichter Gewicht: 1,05kg

1,1A = 1100mA Polyswitch Polyfuse Schutzelement   Universell verwendbar für Netzteile, Stromversorgung, Motoren, Platinen usw.   Ideal auch als Lautsprecherschutz wird auch zum Schutz bis ca 110-120W für Hoch- und Mitteltonlautsprecher auch verwendet  Das Lautsprecher-Schutzelement wird zum Schutz für Hoch- und Mitteltonlautsprecher verwendet. Es wird zwischen der Frequenzweiche und dem zu schützenden Lautsprecher geschaltet in den Plusweg in Serie geschaltet und reagiert bei Überstrom sprungartig hochohmig. Durch dieses Verhalten wird der Strom in der Schwingspule auf einen kleinen Wert begrenzt. Bei kleiner Leistung versetzt sich das Schutzelement wieder in seinen Normalzustand, wodurch kein Austausch nötig ist. Alle Leistungsangaben in Watt sind angegeben in Verbindung mit der Frequenzweiche und beschreiben die Belastbarkeit des Lautsprechers.  Körper aus Polymer PTC, kleine Bauform selbständig rücksetzende Sicherungsbauelemente geringe Verlustleistung durch geringen Widerstand im Normalbetrieb Schutz gegen Überstrom und Kurzschluss von Geräten... Baugruppen... Stromversorgung ... Lautsprechern usw.  Das Polyswitch-Bauelement auf Polymerbasis ist ein selbstrückstellendes Sicherungselement. Die Wirkungsweise begründet sich auf den PTC-Effekt. Im Normalbetrieb ist der Widerstand des PolySwitch-Bauelementes sehr gering, so dass nur geringe Leistungsverluste auftreten. Im Fehlerfall, z. B. Kurzschluss oder Überstrom, erhöht sich der Widerstandswert dieses Bauteils und schützt das Gerät, Baugruppe oder auch Lautsprecher.  Nach Beseitigung des Fehlers und abgeschalteter Versorgungsspannung, kehrt das PolySwitch-Bauelement schnell in seinen niederohmigen Zustand zurück Technische Daten: Polyswitch Fuse Sicherungen Ausrichtung radial kleine Bauform zum verlöten selbstständig rücksetzende Sicherung meist innerhalb 1-5sek  geringe Verlustleistung durch geringen Widerstand im Normalbetrieb Betriebstemperatur -40 °C .... + 85 °C Anwendung:     Lautsprecher, Baugruppen, Stromversorgung, Motoren, Hochtöner, Mitteltöner uvwm.      bis zu einer Maximalspannung von 72V eff Auslösestrom = 1,10A = 1100mA Abschaltkurve / Auslösekurve = L ( siehe Tabelle = weitere Bilder ! typisch Time to Rip max 8,2-Sek. oder kürzer je nach Stromanstieg ) Widerstandswert ca. 0,25-ohm ca 0,38 Ohm (nach ca 1 h) bei Auslösung entsprechend hochhohmig Abmessungen    Durchmesser: 12,8mm  ( A max )    Bauhöhe bis Knick in Beine max 17,5mm ( B max )    Ratermaß : RM 5,08mm ( E max )
