3-wege Weiche 8ohm 400W 700Hz 3KHz Frequenzweiche DN-200

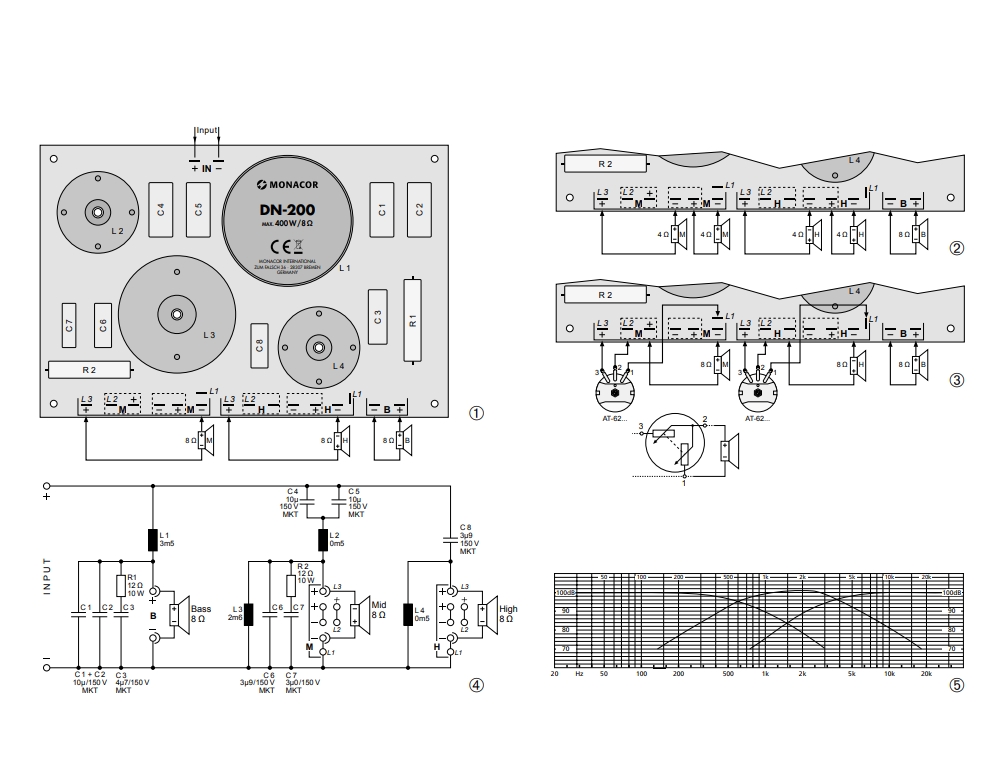

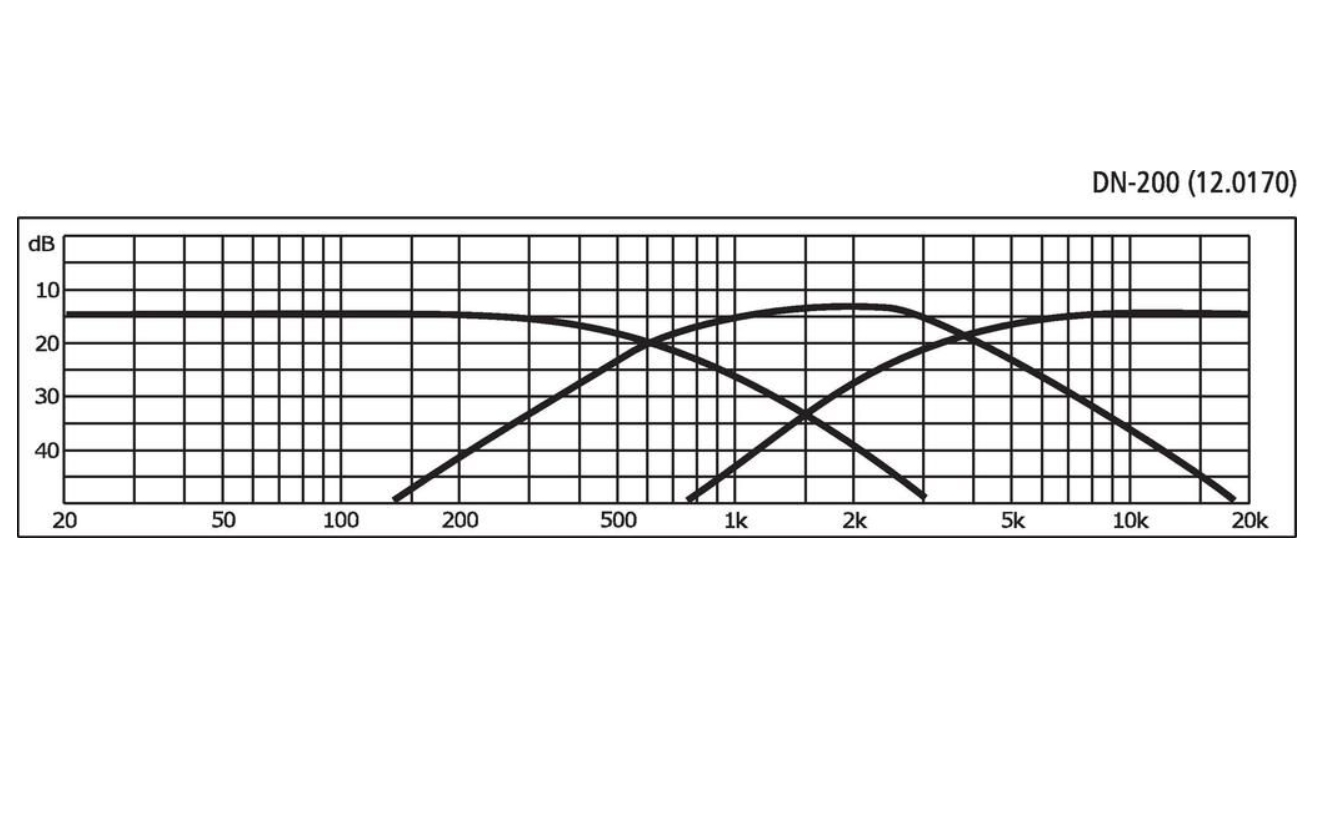

400W 3wege Weiche Frequenzweiche Sehr leistungsstarke Frequenzweiche für Leistungen bis 400Watt. Hoch belastbare 3-wege-Frequenzweiche die universell eingesetzt werden kann. Hochwertige Bauteile sind verarbeitet. Des weiteren können L-Regler an dieser Weiche angeschlossen werden und oder statt 8-ohm MT oder HT auch 2x4ohm Mitteltöner und oder Hochtöner betrieben werden 3wege offene Profi Frequenzweiche Belastbarkeit max. 400Watt Impedanz.: 8-Ohm 12dB Weiche Trennfrquenzen Hochwertig bestückt mit 250V Folienkondensatoren und 100V Tonelkos  Alle Anschlüße über Steckschuhe  Es können auch L-Regler ( Dämfungsregler ) an dieser Weiche angeschlossen werden  Es können an dieser Weiche auch 2x 4ohm Mitteltöner oder Hochtöner betrieben werden  Anschluss Beschriftung IN = Eingang B = Basslautsprecher M = MID = Mitteltöner H = Hochtöner Impedanz : 8-Ohm Trennfrequenz TT = 0-700Ht / MT = 700-3500Hz / HT = 3500....25.000Hz Flankensteilheit/Okt. 12 dB Max. Eingangsleistung 400 W Abmessungen 243 x 35 x 160 mm Gewicht 1,372 kg  Weitere Besonderheiten :   Reihenschaltung von 2x 4-ohm Mittel- und HochtönernFür eine Reihenschaltung von zwei 4-Ohm-Mitteltönern und/oder zwei 4-Ohm-Hochtönern sind auf der Frequenzweiche jeweils zwei zusätzliche Anschlussstifte mit der Beschriftung + und - vorhanden. In der Abbildung 2 ist der korrekte Anschluss dargestellt. Anschluss von L-Reglern ( Dämpfungsreglern ) Um die Lautstärke des Mittel- und/oder des Hochtöners optimal an die Lautstärke des Basslautsprechers anzupassen, können sogenannte L-Regler eingesetzt werden ( z.B. die Modellserie AT-62…Bst Nr 85-761-00045 oder AT-52.. Bst Nr 85-761-00005 ) Dazu sind die sechs Anschlussstifte mit der Beschriftung L1… L3 vorgesehen. Der Anschluss ist in der Abbildung 3 dargestellt. Weitere Kombinationen ... bzw. Erweiterungen je nach System sind mit dieses besonderen Frequenzweiche möglich. Also Kombi mit Subwooferweiche oder auf  3-wege, 4-wege sind enbenson möglich ! Siehe auch weitere Bilder ! und Zubehör-Register !  Bst-Nr 85-775-01110 = DNL-1245 = 600W Subwoofer PA-Weiche ( anpassbar ! ) 3-wege Frequenzweiche Bst-Nr 85-775-01220 = DN-200 = 400Watt 8-Ohm 3-wege Frquenzweiche der Premiumklasse  2-wege Frequenzweiche Bst-Nr 85-775-01170 = DN-2618  2-wege 350Watt Weiche 8-ohm ( Bass / TT auch 4-ohm verwendbar )  Bst-Nr 85-775-01175 = DN-2618P wie zuvor jedoch mit Hochtonschuutz 8-Ohm ( Bass / TT auch 4-ohm verwendbar )

Solide 2-wege Universalweiche für hohe Belastung bis 350Watt Ideal für HiFi und PA-Anwendungen da mit Hochtonschutz über Soffitte 2-wege Frequenzweiche Primär für 8-Ohm Lautsprecher. Basslautsprecher bzw. Tiefpass auch für 4-Ohm nutzbar. Folien-Kondensatoren und große Luftspulen für hohe Leistungen. Ideal für HiFi und PA-Anwendungen da mit Hochtonschutz über Soffitte  Technische Daten: Hochbelastbare 2-wege Frequenzweiche  2-wege Frequenzweiche mit MT-Hochtonschutz Impedanz: 8-Ohm ( TT = Tieftöner, Basslautsprecher auch 4-Ohm verwendbar ) Trennfrequenz typisch : 3,0kHz = 3000Hz bei 8-Ohm Tieftöner-Subwoofer-Bass-LS Trennfrequenz typisch : 1,7kHz = 1700Hz bei 4-Ohm Tieftöner-Subwoofer-Bass-LS Tiefpass 1700Hz bei 4-Ohm Basslautsprecher / 3000Hz bei 8-Ohm Basslautsprecher Hochpass 3KHz....22Khz für Mittelhochtöner z.B. Schraubtreiber oder Hörner ... Kalotten usw  Flankensteilheit/Okt.: 6dB/18dB Max. Eingangsleistung: bis 350W Abmessungen: 125 x 32 x 110mm Gewicht: 0,417kg  Allgemein 2-wege Audioweiche  Ausgangsimpedanz 8-ohm ( Bass auch 4-ohm möglich ) Trennfrequenz 3kHz bei 8-Ohm TT / 1,7kHz bei 4-Ohm TT  Flankensteilheit/Okt. 6dB / 18dB siehe Schaltplan weitere Bilder  Max. Eingangsleistung  350Watt  Abmessungen 125 x 32 x 110 mm   Weitere Kombinationen ... bzw. Erweiterungen je nach System sind mit dieses besonderen Frequenzweiche möglich. Also Kombi mit Subwooferweiche oder auf  3-wege, 4-wege sind enbenson möglich ! Siehe auch weitere Bilder ! und Zubehör-Register !  Bst-Nr 85-775-01110 = DNL-1245 = 600W Subwoofer PA-Weiche ( anpassbar ! ) 3-wege Frequenzweiche Bst-Nr 85-775-01220 = DN-200 = 400Watt 8-Ohm 3-wege Frquenzweiche der Premiumklasse  2-wege Frequenzweiche Bst-Nr 85-775-01170 = DN-2618  2-wege 350Watt Weiche 8-ohm ( Bass / TT auch 4-ohm verwendbar )  Bst-Nr 85-775-01175 = DN-2618P wie zuvor jedoch mit Hochtonschuutz 8-Ohm ( Bass / TT auch 4-ohm verwendbar )

Lautstärkeregler 4-8ohm 100W RMS 250W Musikleistung Lautstärke- bzw. Lautsprecherregler für den Einbau in Gehäuse, Schalttafeln, Boxengehäuse usw. Universell verwendbar. Nicht passend in klassischen Schalterdosen Der leistungsstärkste Mono Regler für Leistungen bis 100Watt RMS Leistung: 1x250 Watt Musikleistung Leistung: 1x100 Watt RMS Leistung max Impedanz: 8-Ohm  Geeignet für 4-Ohm und 8-Ohm Lautsprecher aller Art Abmessungen: Durchmesser: 64mm Korpus: H:29mm Gesamthöhe 45mm ohne Knopf Gewindestutzen-Länge 11mm Gewindestutzen: 8,8mm M10 Lieferung: Inkl. Knopf und Muttern Selber Artikel auch mit langem 21mm Gewindestutzen erhältlich = Bst Nr 85-761-00003

Solide 2-wege Universalweiche für hohe Belastung bis 350Watt  2-wege Frequenzweiche Primär für 8-Ohm Lautsprecher. Basslautsprecher bzw. Tiefpass auch für 4-Ohm nutzbar. Folien-Kondensatoren und große Luftspulen für hohe Leistungen  Technische Daten: Hochbelastbare 2-wege Frequenzweiche  2-wege Frequenzweiche Impedanz: 8-Ohm ( TT = Tieftöner, Basslautsprecher auch 4-Ohm verwendbar  Trennfrequenz typisch : 3,0kHz = 3000Hz bei 8-Ohm Tieftöner-Subwoofer-Bass-LS Trennfrequenz typisch : 1,7kHz = 1700Hz bei 4-Ohm Tieftöner-Subwoofer-Bass-LS Flankensteilheit/Okt.: 6dB/18dB Max. Eingangsleistung: bis 350W Abmessungen: 125 x 32 x 110mm Gewicht: 0,4kg  Allgemein 2-wege Audioweiche  Ausgangsimpedanz 8-ohm ( Bass auch 4-ohm möglich ) Trennfrequenz 3kHz bei 8-Ohm TT / 1,7kHz bei 4-Ohm TT  Flankensteilheit/Okt. 6dB / 18dB siehe Schaltplan weitere Bilder  Max. Eingangsleistung  350Watt  Abmessungen 125 x 32 x 110 mm   Weitere Kombinationen ... bzw. Erweiterungen je nach System sind mit dieses besonderen Frequenzweiche möglich. Also Kombi mit Subwooferweiche oder auf  3-wege, 4-wege sind enbenson möglich ! Siehe auch weitere Bilder ! und Zubehör-Register !  Bst-Nr 85-775-01110 = DNL-1245 = 600W Subwoofer PA-Weiche ( anpassbar ! ) 3-wege Frequenzweiche Bst-Nr 85-775-01220 = DN-200 = 400Watt 8-Ohm 3-wege Frquenzweiche der Premiumklasse  2-wege Frequenzweiche Bst-Nr 85-775-01170 = DN-2618  2-wege 350Watt Weiche 8-ohm ( Bass / TT auch 4-ohm verwendbar )  Bst-Nr 85-775-01175 = DN-2618P wie zuvor jedoch mit Hochtonschuutz 8-Ohm ( Bass / TT auch 4-ohm verwendbar )

Hochbelastbare Bassweiche 600Watt Frequenzweiche für PA-Subwoofer Anwendung aller Art Ideal für 10zoll, 12zoll, 15zoll Tieftöner Höchste Belastbarkeit und hochwertigen Folienkondensatoren mit Trafokernspule, PA-typische Frequenz und 12dB Steilheiten Hochleistungsfrequenzweiche Tiefpaßweiche Basseiche für Tieftöner aller Art PA... Subwoffer  Verwendbar als Mono-Subwooferweiche oder oder als 2-wege Weiche in Verbindung mit MT-HT Kombi z.B. Horntreibern   Eine weitere Besonderheit ist das diese Frequenzweiche erweiterbar bzw. auch anpassbar ist Sie besitzt noch freie Bauteilplätze  C4+C5 und R1+R2 für individuelle Anpassungen oder Feintuning  Für Impedanzkorrekturen können die Widerstände an den Positionen R1 / R2 verwendet werden  siehe auch Plan weitere Bilder  Technische Daten der DNL1245 :  Niederohmige Trafospule und Folienkondensatoren ( 2x15uf ) Tieftönertrennung: 0-200Hz 12db/Okt. Hochpass-Ausgang 6dB für PA-Vollbereichs Mittel-Hochtöner Kombinationen Belastbarkeit: 400W rms / 600W max. Impedanz 8-Ohm  Desweiteren noch ein Anschluß für Parallelausgang ( siehe auch Plan weitere Bilder )  Abmessungen: 125 x 130 x 65mm  Gewicht: 1kg  Allgemein PA-Sub / Sat-Mono  Ausgangsimpedanz  8-Ohm  Trennfrequenz  200 Hz Flankensteilheit/Okt.  Bass:12 dB / MidHigh :6 dB   Weitere Kombinationen ... Erweiterungen je nach System sind mit dieses besonderen Frequenzweiche möglich. Also nur reine Subwooferweiche oder 2-wege-Weiche oder dann Kombinationen auf , 3-wege, 4-wege sind enbenson möglich ! Siehe auch weitere Bilder  ! und Zubehör-Register  Bst-Nr 85-775-01110 = DNL-1245 = 600W Subwoofer PA-Weiche ( anpassbar ! ) 3-wege Frequenzweiche Bst-Nr 85-775-01220 = DN-200 = 400Watt 8-Ohm 3-wege Frquenzweiche der Premiumklasse  2-wege Frequenzweiche Bst-Nr 85-775-01170 = DN-2618  2-wege 350Watt Weiche 8-ohm ( Bass / TT auch 4-ohm verwendbar )  Bst-Nr 85-775-01175 = DN-2618P wie zuvor jedoch mit Hochtonschuutz 8-Ohm ( Bass / TT auch 4-ohm verwendbar )
