Artikelnummer: 88-799-01280
Produktinformationen "Busmikrofon Mikrofon 4-Zonen Sprechstelle für 88-404-00090"

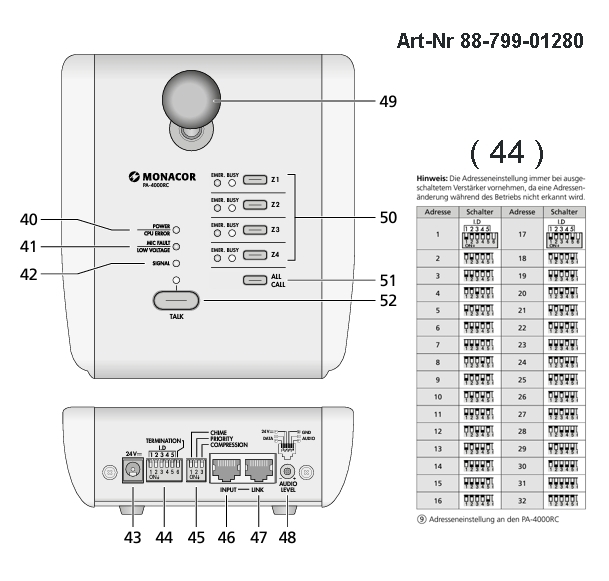

4-Zonen Systemmikrofon mit RJ45 Anschluß nur passend zu 4-Zonen-Audiomatrix Nr 88-404-00090
- 4-Zonen-Tischmikrofon für den Anschluss an PA-40120 oder PA-6040MPX
- 4 Zonen-Wahltasten zur Aktivierung einer oder mehrerer Zonen
- All-Call-Taste zur Aktivierung aller 4 Zonen
- Auto-Gong über Mikrofondurchsagetaste (Talk)
- Statusanzeigen per LEDs für die Zonentaster (Busy, Emergency), Power, Mic Fault, Signal und Talk
- Eingebautes Schwanenhals-Elektret-Mikrofon
- Mikrofonempfindlichkeit einstellbar
- Gong zu- und abschaltbar
- 24V Stromversorgung über PA-40120 oder PA-6040MPX
- Zwei RJ45 Buchsen zum Anschluss an PA-40120, PA-6040MPX oder optionales
- Achtung die RJ45 Buchse ist keine !! LAN-Schnittstelle sondern nur direkt zum betreiben am pas. Verstärker oder Audiomatrix
- 24-V-Netzteil und weiteren Busmikrofone selben Models
- Bis zu 32-Stück PA-4000RC per Bus an PA-40120 oder PA-6040MPX anschließbar
- Lieferung inkl. 3m Anschlusskabel (Cat5e)
- Lieferung mit Anschlussmodul für PA-40120 und PA-6040MPX = 88-404-00090
nur passend zu ( siehe auch Rubrik ähnliche Artikel ) :
- Bst-Nr zu 88-404-00090 = 4-Zonen Audiomatrix 19zoll Gerät mit 6-Eingen ohne Endstufen
