Produktinformationen "PA-4300PTT Mikrofon Sprechstelle mit Schwanenhalsmikro ohne Platine 2xRJ45 Busmikrofon"

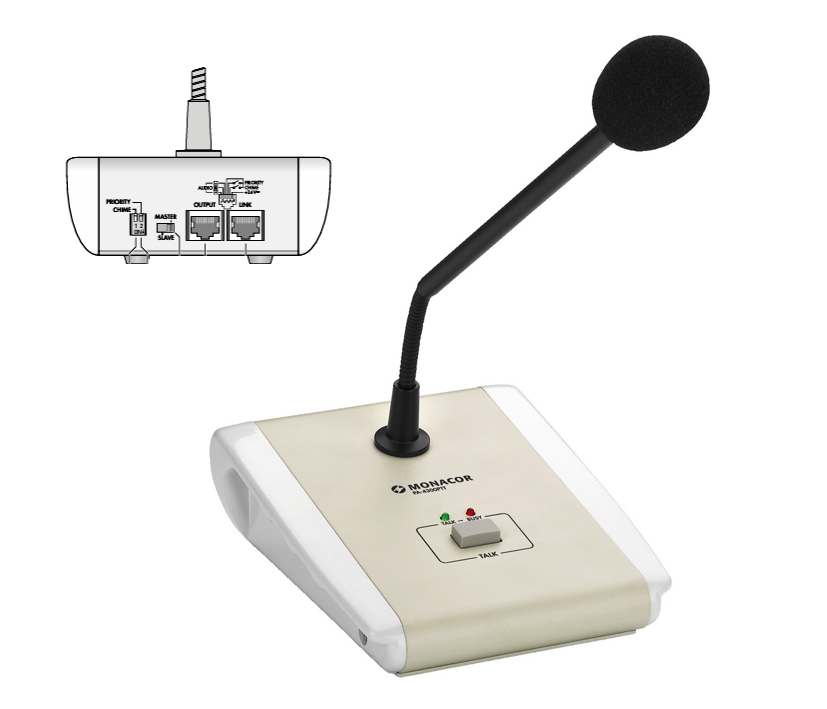

PA-4300PTT Systemmikrofon mit 2x RJ45 Anschlüssen ( RJ45 Busmikrofon )
Mikrophon Sprechstelle mit Sammelruf Taste für alle Zonen. Solides sehr gut verständliches Kondensato Mmikrofon mit Schwanenhals Vorgong und Prioritäts-Schaltung über RJ45 Bus. Mikrophon-Sprechstelle für Sammelruf Durchsagen ( alle Zonen )
- 2x RJ45 Buchse ( Master-Slaves ) für die aktuelle Verstärker PA-1120 + PA-1240 Serie ( kein LAN ! )
- Taste für Sammelruf ( tastend nicht rastend )
- Vorgong und Priorität auf der Rückseite über DIP einstellbar
- Verdrahtung über übliche RJ45 Patchkabel
- Verdrahtungsart: von Sprechstelle zu Sprechstelle oder Stern oder parallel durchverdrahten
- max 10 Stück kabelabhängig alle 8-Adern sind zu belegen; dann zum Verstärker ( ELA Zentrale )

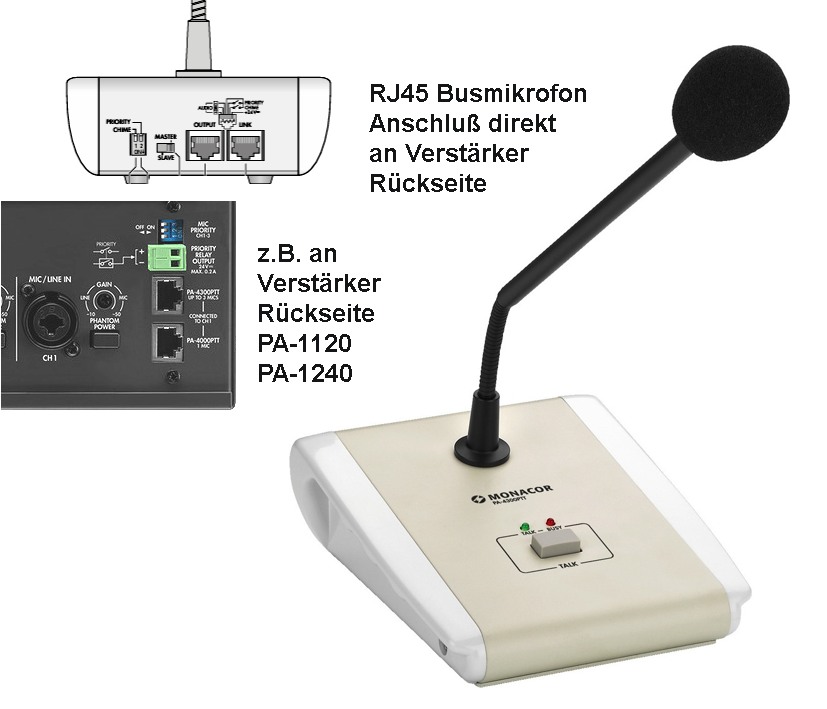

- auf Rückseite ist auch eine RJ45 Buchse Beschriftet mit PA-4300PTT ist intgriert im PA-1120 + PA-1240
- Bei einer Gesamt-Leitungslänge von bis zu ca. 100m ( geschirmtes Kabel empfohlen ) können bis zu 10 dieser Tischmikrofone
- angeschlossen werden, bei Leitungslängen von jeweils
- bis zu 200m jedoch nur 3-6 Stück ( Mikrofone weren ggf. leiser je nach Kabelart )
- Die Grundeinstellung der Lautstärke erfolgt auf der Rückseite (Poti) und auch auf der Frontseite der PA-Endstufe
- Mechanische Ausführung:
- Supersolide verarbeitet 24/7 tauglich
- Stabile ALU Druckguss Ausführung mit
- integriertem Electretmikrofon und Wind- bzw. Spuckschutz
- Abmessungen: B: 126mm T: 156mm Pult: H-hinten 51mm / Pult H-vorne: 28mm
- Höhen Schwanenhals flach: 115mm / Höhe Mikro mit Schwanenhals gerade : 325mm
- Länge Schwanenhals ( 100mm ) / Gesamtlänge Pult bis Mikrofonspitze: 280mm
- Spuckschutz / Windschutz abnehmbar: DM 30mm x L: 48mm ( Innen-DM 15mm )
- Gewicht 0,75Kg
Nur passend zu ELA-Zentrale wie folgt :
- Art-Nr 88-404-00751 = 5-Zonen ELA-Zentrale PA-1120 mit 120W rms / 200W max
- Art-Nr 88-404-01400 = 5-Zonen ELA-Zentrale PA-1240 mit 240W rms / 340W max
Zum durchverdrahten von 1-6 Sprechstellen auf einen RJ45 Port an der Endstufen-Rückseite empfehlen wir folgende Produkte hierzu ( Somit einfacher für die 1:1 durchverdrahtung der Schnittstelle )
- Bst Nr 53-800-00975 = 8-fach Patchverteiler 10zoll ( 8x RJ45 Buchsen zum durchverdrahten hinter der Zentrale bzw. Endstufe )
- Bst Nr 53-800-00772 = 12port Patchfeld LSA Technik ( 10zoll )
- Bst Nr 53-800-01035 = 24port Patchfeld LSA Technik ( 19zoll )
- Bst Nr 97-905-00630 = LSA Auflegewerkzeug
- oder auch bei wenigen Tischmikrofonen mit RJ45 Steckern
- Bst Nr 76-686-00045 = RJ45 Verteiler 1xRJ45 auf 4x RJ45 ( 1:1 vorverdrahtet )
Folgende Ausführug der Mikrofon Sprechstellen ( bzw. weitere Sprechstellen ) sind erhältlich je nach Zusatzmodul und Verstärkerart 5-Zonen... 6-Zonen
- Nun 1-Zonen Mikrofon für 5-Zonen Verstärker
- Bst Nr 88-799-01400 = PA-4000PTT Sprechstelle nur 1x Sprechtaste ohne Zonentasten mit 1x RJ45 Bus-Anschluss ( SINGEL MIKRO max 1x pro Verstärker )
- alternativ
- Bst Nr 88-799-01401 = PA-4300PTT Sprechstelle nur 1x Sprechtaste ohne Zonentasten mit 2x RJ45 Bus-Anschluss ( mit Master-Slaves bis zu 3-Sprechstellen )
- Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker
- Bst Nr 88-799-01402 = PA-1120RC 5-Zonen Sprechstelle mit RJ45 Steuerplatine und zur Fernsteuerung des Textmoduls PA1120DMT
passend zu ELA Verstärker Serie siehe Zubehör Register ( unten )
