12V KFZ Relais 12V 70A mit Lasche für KFZ Bus Caravan Traktor
| Anzahl | Stückpreis |
|---|---|
| Bis 4 | 6,50 €* 8,99 €* (27.7% gespart) |
| Bis 9 | 6,20 €* |
| Ab 10 | 5,90 €* |
Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 47-826-00134
Produktinformationen "12V KFZ Relais 12V 70A mit Lasche für KFZ Bus Caravan Traktor"
12V LKW Relais für das 12V Boardnetz im KFZ, Caravan, Bus, traktor, Boot etc.

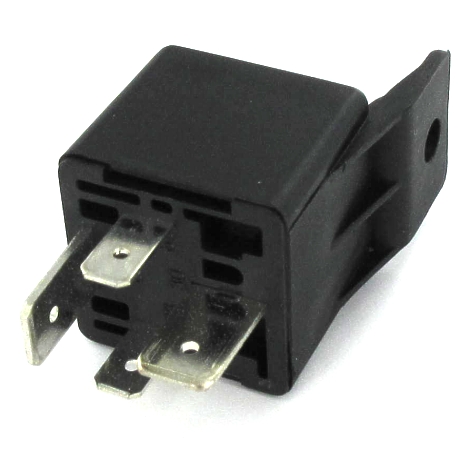

- 12V Relais mit Befestigungs-Lasche

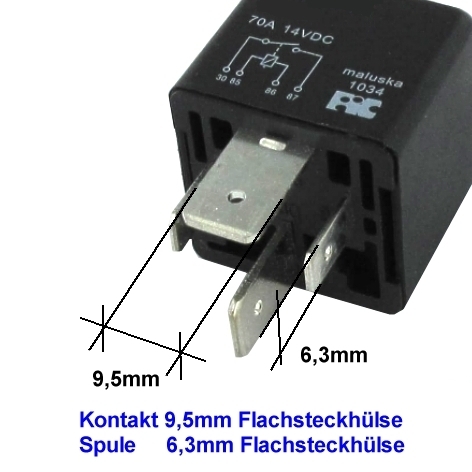

- Anschlüsse Last über 9,5mm Steckhülsen
- Anschlüsse Spule über 6,3mm Steckhülsen
Technische Daten:
- Spule: 12V DC max. 18Vdc (Uan: 7,7V)
- Spule: 80-Ohm = 150mA
- Belastbarkeit Kontakt: 70A
- Kontakt: 1x Schliesserkontakt bzw. 1x EIN-Kontakt
- Kontakt: 30mOhm / Last bis 980W
- Shock Resistance: 20g
- Temperatureinsatzbereich: -40....+85°C

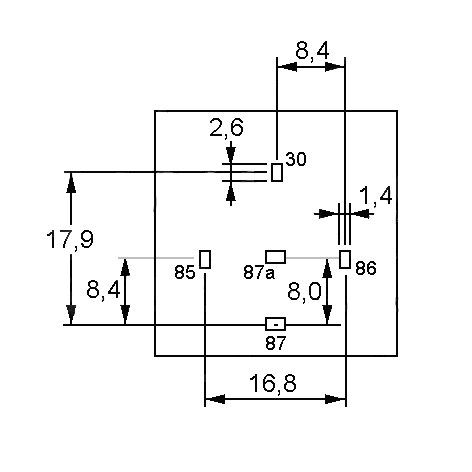

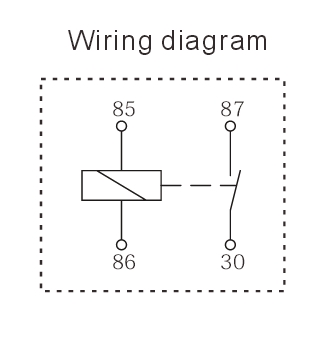

- Kontaktbelegung: 12V Spule: 85(-) und 86(+)
- Last-Kontakt: Schliesser: 30 auf 87
- Ersetzt u.A auch TYCO: V23134-J / F4 und Omron: G8JE

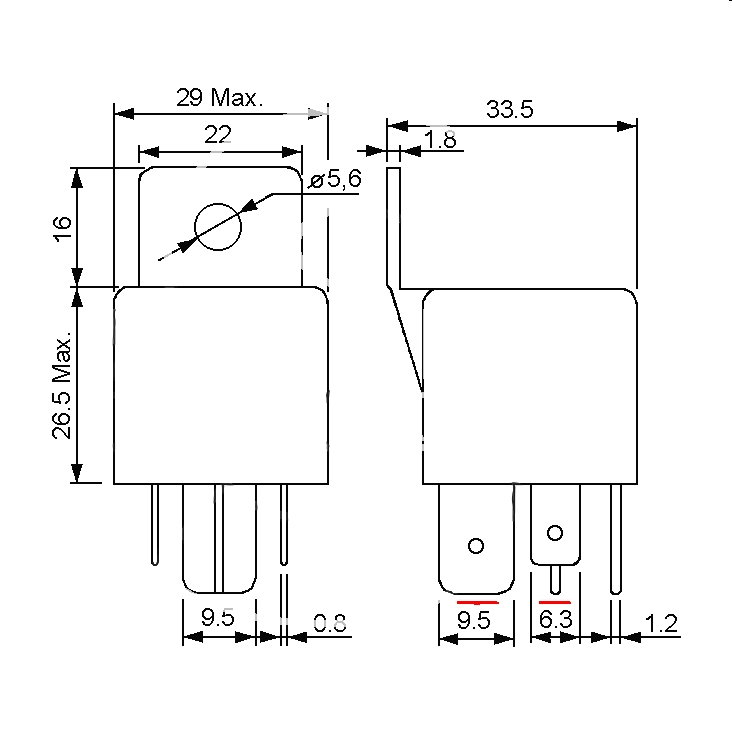

- Abmessungen 29x29mm ( Korpus)
- Höhe: 26,5mm / Höhe mit Lasche: 43mm
- Höhe komplett mit Steckkontakten 58mm
Zubehör erhältlich ( siehe Zubehör Register unten )
- Bst Nr: 45-821-00290 = 9,5mm Flachsteckhülse
- Bst Nr: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert Rot
- Bst Nr: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau
Auch als 24Volt 70A Relais erhältlich = Bst. Nr.: 47-826-00136
