142,90 €*
% 189,00 €* (24.39% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 47-826-08500

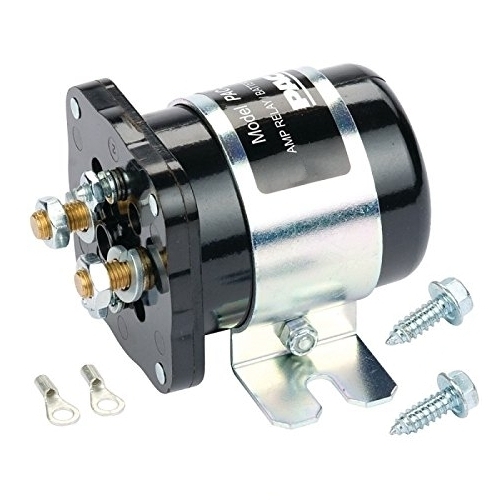

Produktinformationen "12V KFZ Relais 12V 500A 700A 1xEIN mit Schraubkontakten"
12V 500A Relais Hochleistungsrelais max 700A kurzfristig
Hochleistungsrelais für 12V Technik alle Art wie KFZ / Boot / Caravan / LKW / Jeep / Traktor / Transporter / Solaranwendung usw.

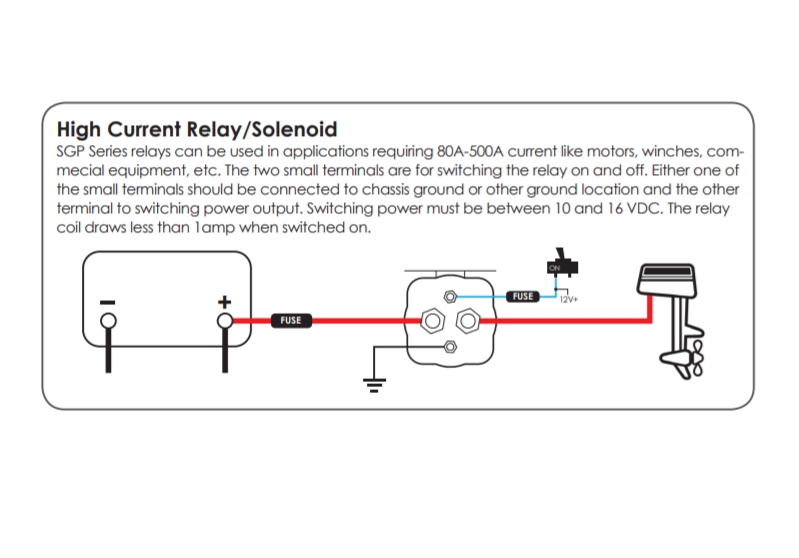

- Ideal verwendbar auch zum schalten großer Lasten wie Seilwinde Leistungspumpe etc.
- Ideal verwendbar auch für Verstärkertechnik und Lichttechnik wo große Ströme geschaltet werden müssen

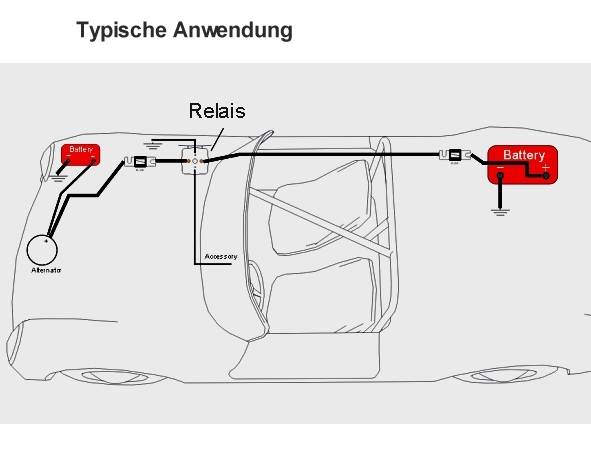

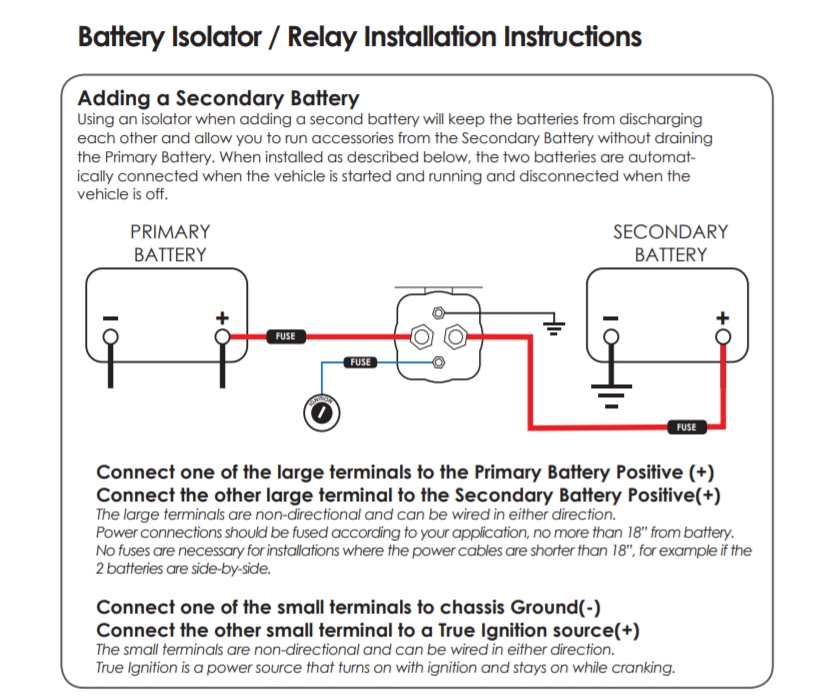

- Ideal auch als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie z.B.
- Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie
- Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug
- Verhindert die Entleerung der Hauptbatterie
- Ideal verwendbar als Starterrelais... für Anlasser... oder KFZ-Schütz zum schalten großer Lasten etc.
Technische Daten:
- 12V Hochleistungs Relais ( KFZ Schütz )
- Funktion 1x Ein/Aus ( Schliesserkontakt = NO )
- Im Stromlosen Zustand ist der Kontakt geöffnet
- Kontaktbelastbarkeit 500A Dauerstrom / 700A Spitzenstrom
- Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw.

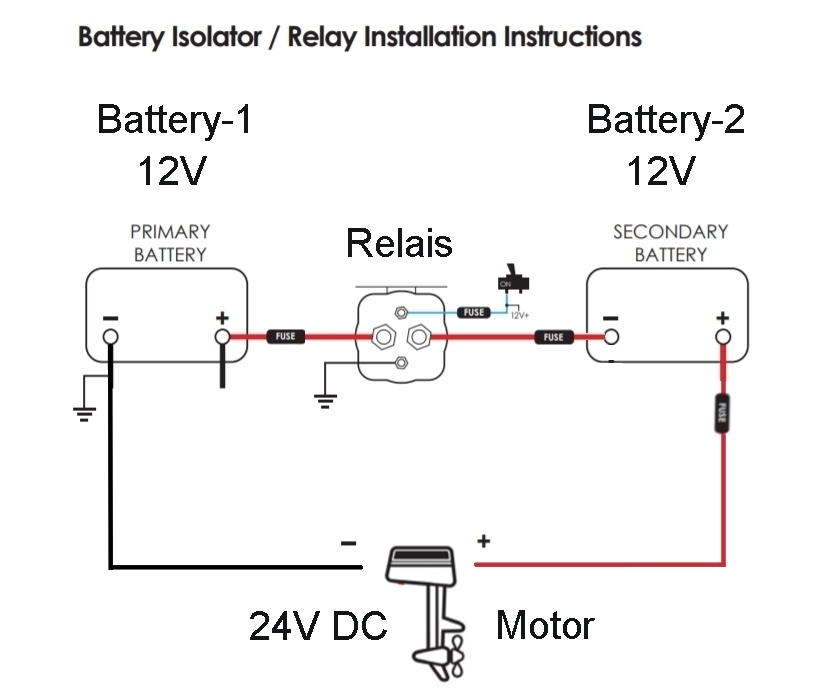

- Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen
- Anschluss des Leistungskontakte über 2x M-Gewinde Anschlüsse

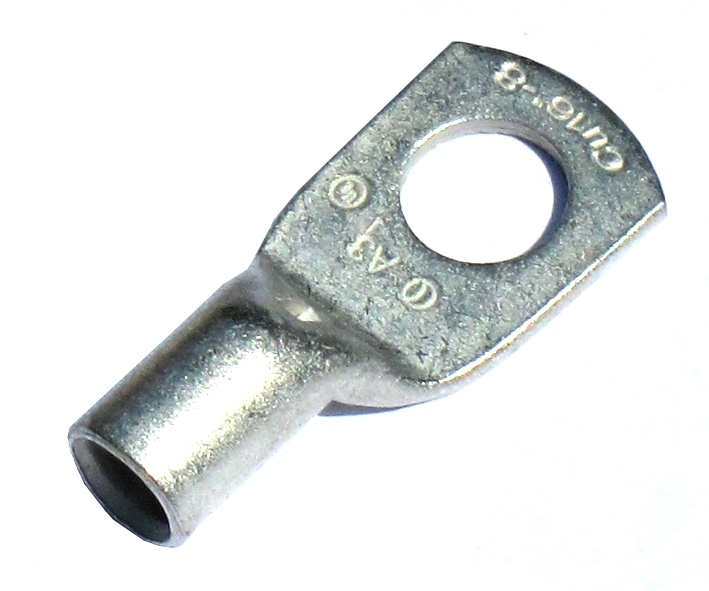

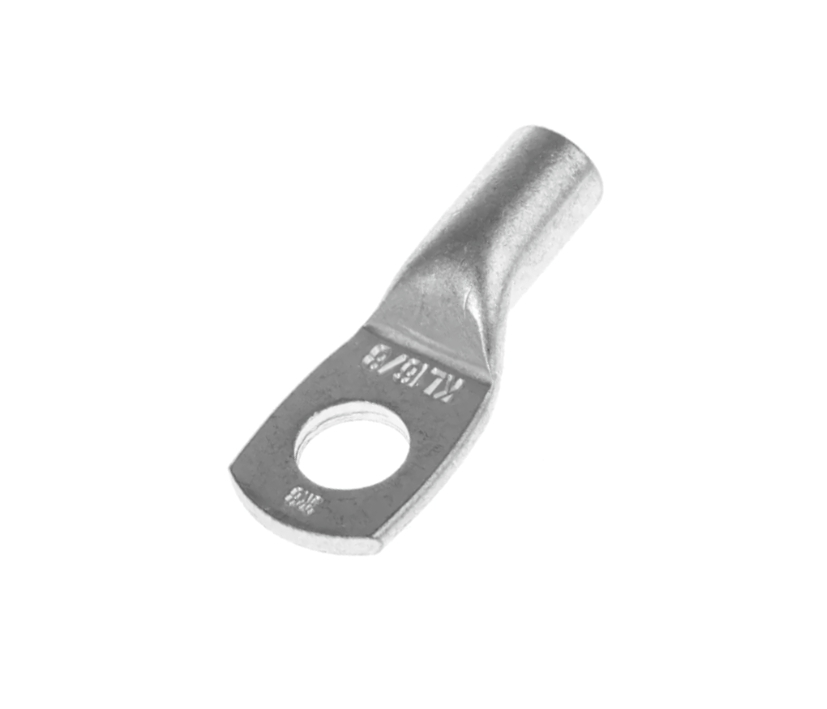

- Anschluss Hauptkontakt über Ringschuhe oder U-Schuhe
- Anschluss des Steuerkreises über 2x M-Gewindebolzen
- 12V Spule ca 6-Ohm Stromaufnahme 2A bei 12V DC ( 11-16V )
- Temperatur-Einsatzbereich: -30...+80°C
- 100,000 h - mechanical cycle life
- Lage unabhängig montierbar + das Relais kann in allen Lagen montiert werden, funktioniert immer !
- Abmessungen: H:55mm B:55mm L: 128mm B: 80mm mit Bef.Laschen
- Schutzgrad: IP66 Wasserfest Outdoor tauglich
* NEU nun auch als 200/400A Version erhältlich = Bst Nr: 47-826-08000 *
0 von 0 Bewertungen
Durchschnittliche Bewertung von 0 von 5 Sternen
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
Zubehör
%

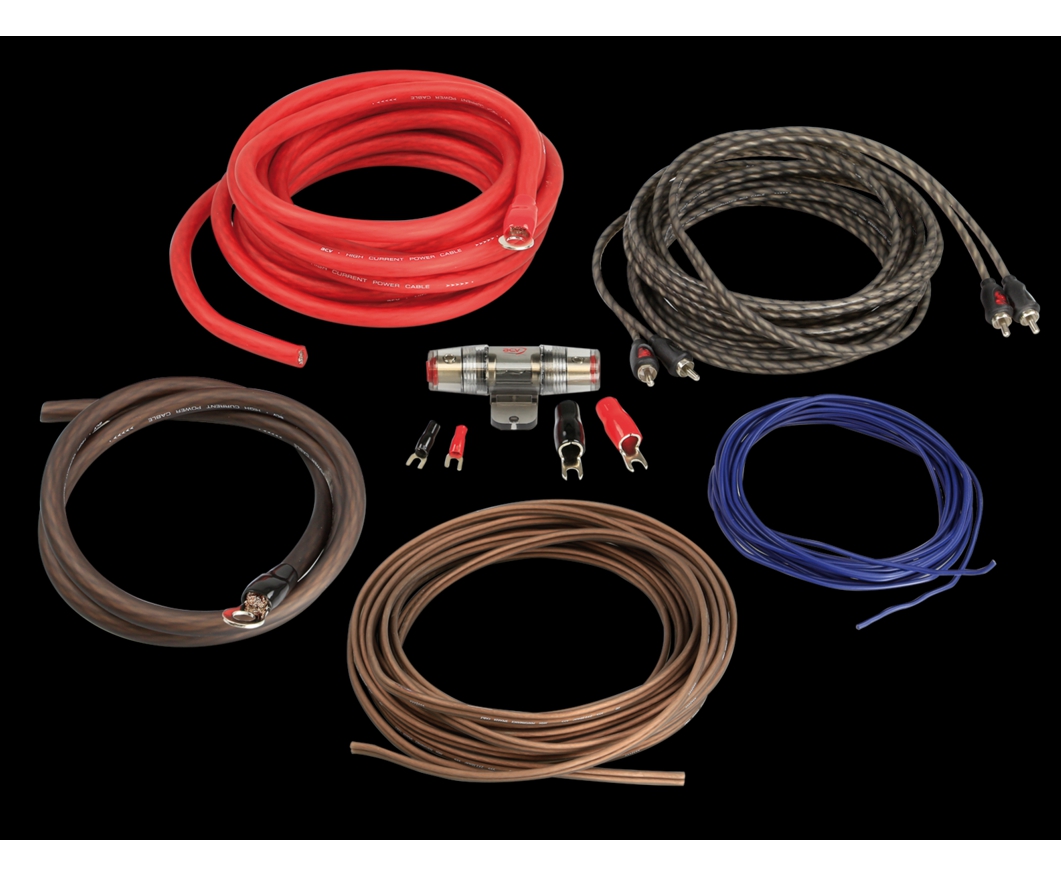

Kabelset 20qmm inkl AGU Sicherungshalter Cinchkabel Stromkabel Endstufe Kabelkit Batteriekabel
