24V KFZ Relais Wechslerkontakt 30A 45A 60A Mini-Relais Ersatzrelais

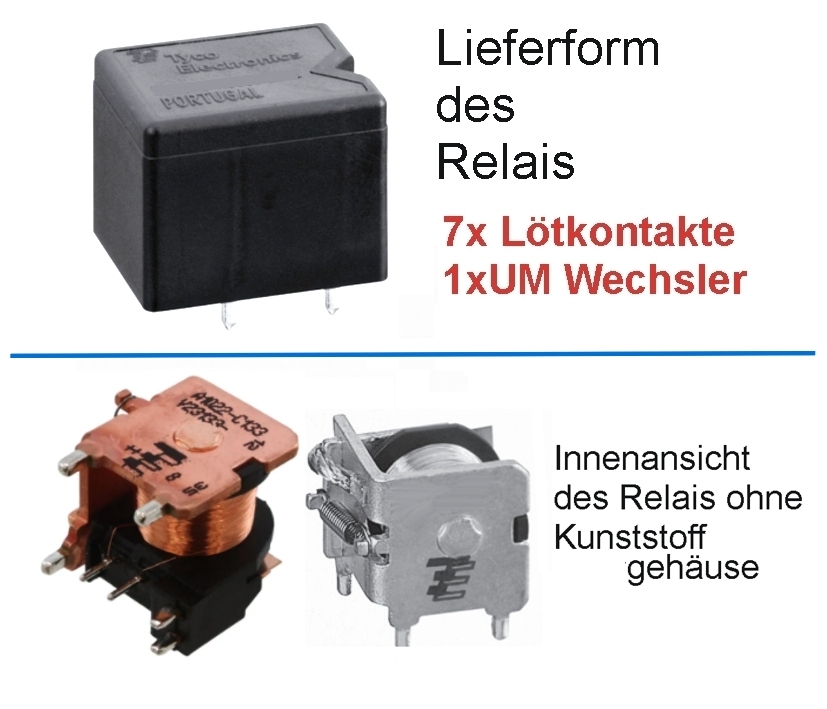

24Volt 45A Minirelais voll gekapseltes 24V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM )

Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE 3-1393278-7, Tyco, Potter&Brumfield, VKP35, Siemens  V23133A1022C133, 3-1393278-7 Schrack ... usw.

Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw.

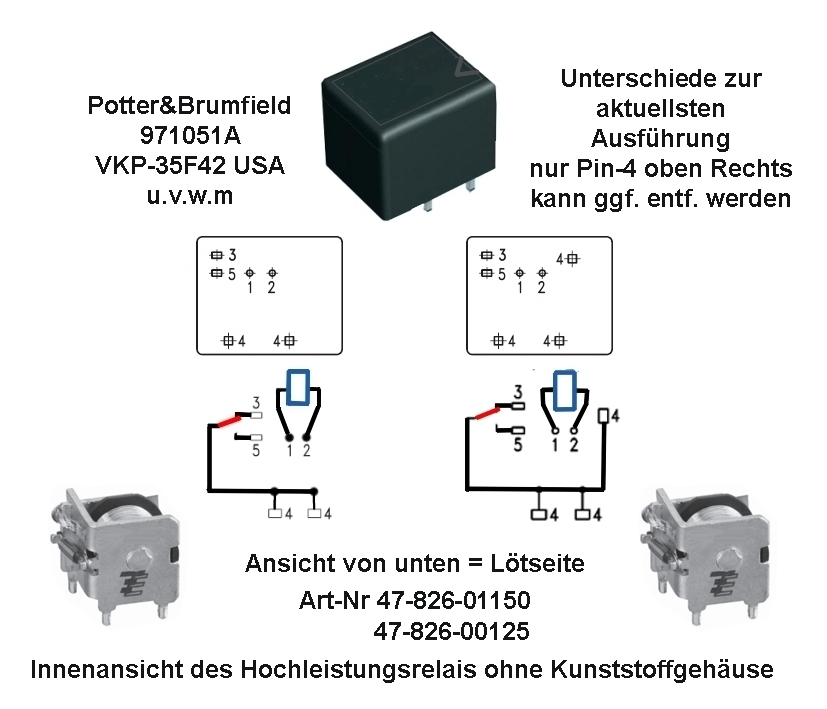

In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.

Technische Daten

• Spule (Coil) = 24Volt DC( Einsatzbereich 14,1....30V )
• Spule 360-Ohm 0,066A = 66mA
• Schaltkontakte: 1x UM = 1x Wechslerkontakt
• Kontaktmaterial AgNi0,15
• Hochleistungrelais Schaltleistung
• Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek
• Typischer Einsatz bis 45A ( Nennstrom )
• Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )
• Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V
• Relais für die Printmontage = Leiterplatte
• Kontakte = 7 Anschlusspins / Lötpins
• Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )
• Abmessungen: B:26mm H:21mm T:21mm
• PIN-Kontaktrasterabstand

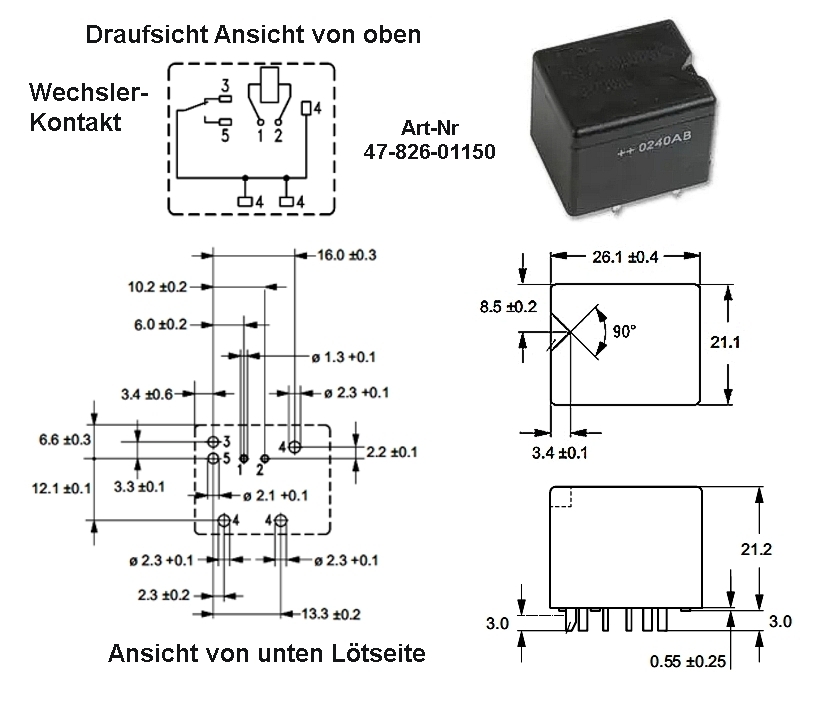

• siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !

Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :

• Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM
• Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN
• Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM
• Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN
