12V KFZ Relais Wechslerkontakt 30A 45A 60A Mini-Relais Ersatzrelais

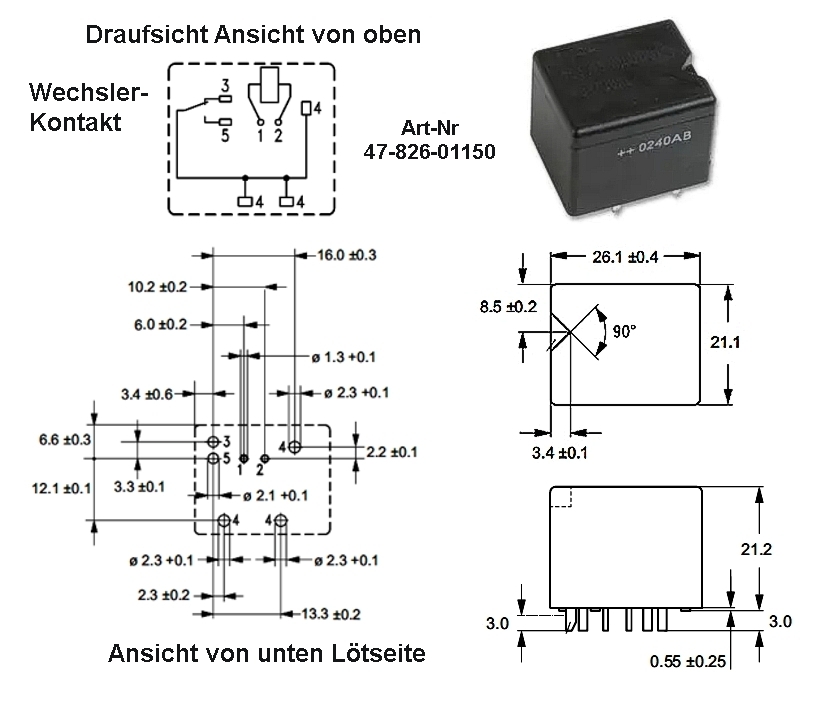

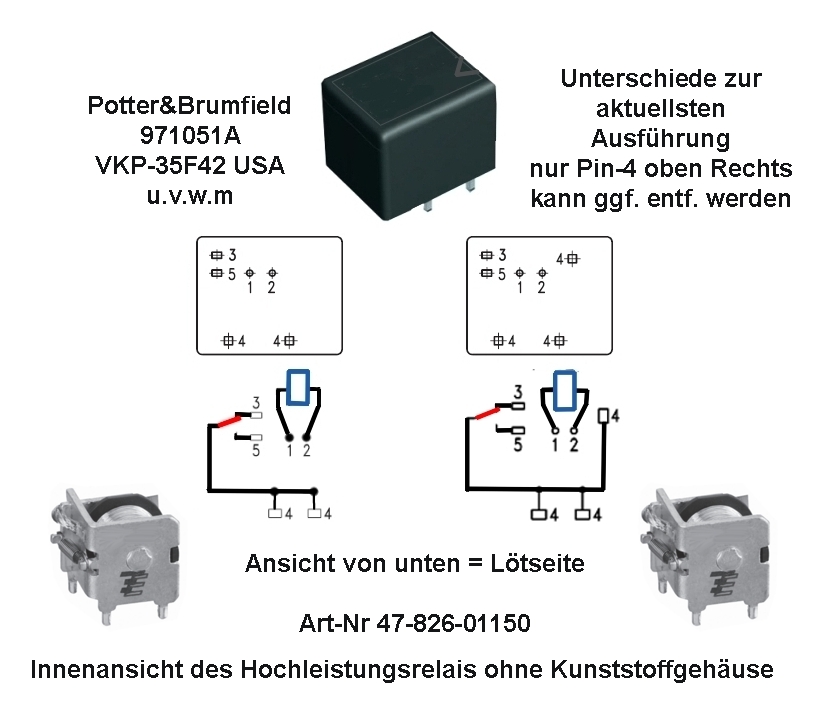

24Volt 45A Minirelais voll gekapseltes 24V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE 3-1393278-7, Tyco, Potter&Brumfield, VKP35, Siemens  V23133A1022C133, 3-1393278-7 Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 24Volt DC ( Einsatzbereich 14,1....30V )  Spule 360-Ohm 0,066A = 66mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz bis 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Schliesserkontakt ( 1xEin ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x EIN = 1x Schliesserkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 6 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

12V 80A Relais Hochleistungsrelais 12Volt 80A Minirelais voll gekapseltes 12V Relais mit Schliesserkontakt ( 1xEIN ) 80A Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. Hochlastrelais zum direkt verlöten oder als Ersatzteil für Steuerungsplatinen aller Art. Typischer Einsatz z.B. Garagentorsteuerungen, Solaranwendungen, Akkusystemtechnik, CarHifi, Boote, Caravan .... Einsatz z.B. auch  Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen, Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter, Versorgungsrelais, Sitzheizung, Schiebedach, Ventilsteuerung, Fensterheber, Wischersteuerung usw. Auch ideal und große Kabelquerschnitte direkt am Relais zu verlöten.  Produktbeschreibung: Spulenspannung: 12V DC ( Range: 9,6...16V )  Spulenwiderstand: 80-Ohm = 150mA  Relaiskontakt 1xEIN = 1x Schliesserkontakt ( ON / OFF )  Max. Schaltstrom: 80A bis 1120Watt  Max. Schaltspannung: 75 VDC Kontaktmaterial: AgSnO2  Prüfspannung: 500VAC / Class-B  Relais vergossen Wasserdicht mit Staubschutzkappe  Temperatur-Einsatzbereich: -40°C ... +85°C Lötanschlüsse  Abmessungen (LxBxH): 29 x 29 x 26,5 mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

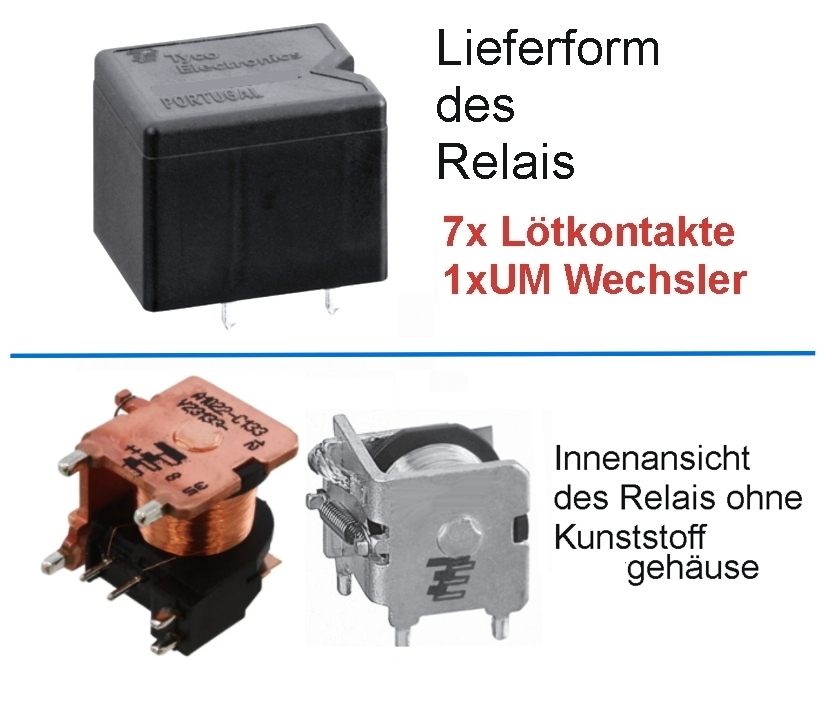

12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, VKP35, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

12Volt KFZ Relais für den universellen Einsatz  Kontaktbelastbarkeit 30A Kontakt = 1x Wechslerkontakt = 1x UM-Kontakt Anschluss über 6,3mm Steckhülsen oder Relaisfassung Abmessungen: 28,5x28,5mm Höhe: 27mm / Höhe mit Lasche: 42mm Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Anschluss über 6,3mm Flacchsteckhülsen oder Relaisfassung passende optionale KFZ Relais Fassung siehe im Zubehör Register unten

12V KFZ Relais 50A für den universellen Einsatz  12V KFZ-Relais 50A Relais mit Befestigungs-Lasche Anschlüss über 6,3mm Flachsteckhülsen ( 6,3x0,8mm ) oder Relaisfassung. Montage für Frontplatten, Metallwände, Sockel Spulenspannung 12V DC typisch ( min. 7,8V .... max 15,6V DC )  Spulenwiderstand 80-ohm = 150mA bei 12V Leistungsaufnahme der Spule 1.8W Kontaktmaterial AgSnO2 / Kontaktwiderstand 30mOhm Ansprechzeit 7ms / Freigabezeit 5ms Schaltspannung max. 75V DC Kontaktbelasrbarkeit bis 50Amp. mit 1x UM bzw. Wechsler Kontakt. Kontaktbelastbarkeit  bis 50A 12-14V Schliesserkontakt ( NO )  Kontaktbelasrbarkeit  bis 40A 12-14V Öffnerkontakt ( NC ) Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Abmessungen:  Korpus: B: 28mm T: 28mm Höhe: 25,5mm Höhe mit Lasche 41,5mm / Höhe mit Bef.Lasche und Kontakten : 53mm Abmessungen Bef.Lasche  B: 21,2mm L: 17,5mm - Bohrung 5,8mm  Betriebstemperatur -40...85°C Gewicht : 35gr weitere Bilder Schaltplan Abmessungen etc.  passende Relaisfassung oder Steckschuhe siehe auch Zubehör-Register
