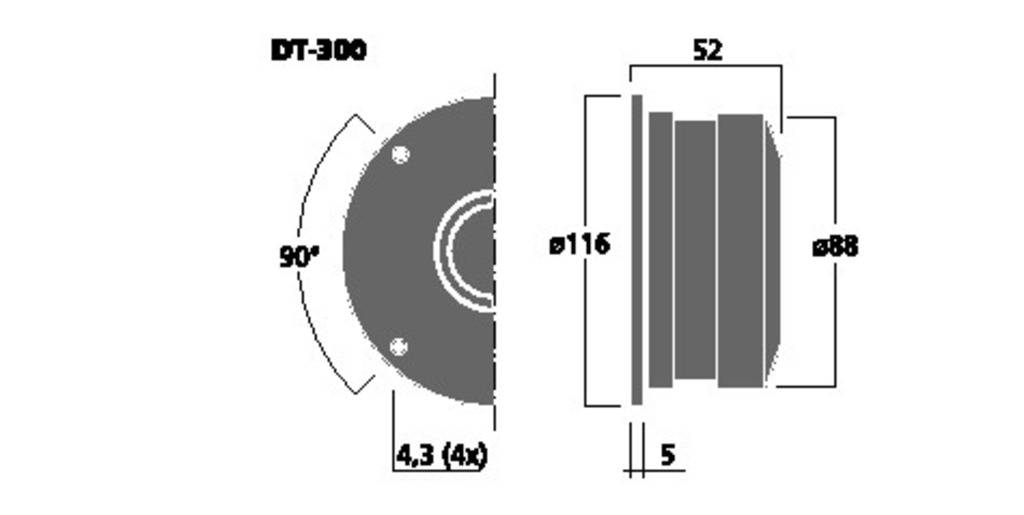

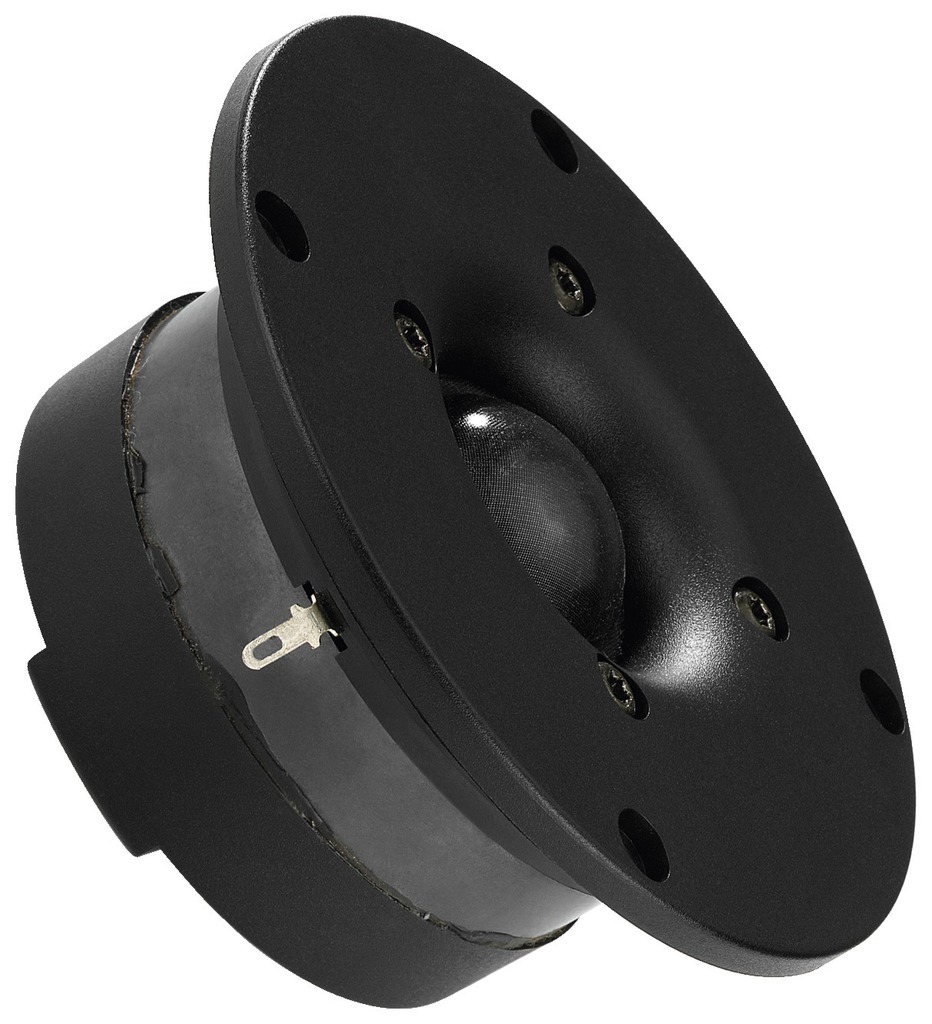

116mm Hochtöner Kalotte 100W 8Ohm DT300

G20SC 140W Hochtöner mit 94mm Durchmesser. Magnetisch abgeschirmte High-End-Gewebekalotte für den Hochtonbereich. Ideal für den Neuaufbau oder die Reparatur von wertigen Boxen. Der kräftige Magnetantrieb und die mit Ferrofluid gekühlte Schwingspule garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit. Ein Klassiker im Boxenbau Technische Daten: Nennbelastbarkeit mit Hochpassfilter 80 Watt (12 dB/Okt.; 3000 Hz) Musikbelastbarkeit mit Hochpassfilter 140 Watt (12 dB/Okt.; 3000 Hz) Impedanz 8-Ohm Übertragungsbereich 1200...30.000 Hz Mittlerer Schalldruckpegel 88 dB (1 W/1 m) Resonanzfrequenz 1800 Hz Schwingspulendurchmesser 2cm Gewicht netto 0,388kg Aussendurchmesser: 94mm Einbaudurchmesser 66mm Magnetdurchmesser: 64mm Einbautiefe: 27mm Ein edler Klassiker, auch ideal für die Repartur von hochwertigen Lautsprecherboxen älterer Generation von CANTON usw. Zusatzinformation: Ersatzschwingspule (Diaphragma) erhältlich = Bst Nr 83-763-00142

97mm Horn Hochtöner 60W 8Ohm Ringradiator HT-958PA/SW In schwarzer Ausführung für PA und HiFi, mit gutem Wirkungsgrad und hervorragendem Übertragungsverhalten in Breitbandigkeit und Linearität. Ideal auch für die Ersatzbestückung von PA Lautsprecherboxen. Technische Daten: Leistung: 60 Watt max, 30W rms Impedanz: 8-Ohm Frequenzbereich: 2200...20.000Hz Kennschalldruck: 101dB (1w-1m) Aussendruchmesser: 97mm Einbauöffnung: 72mm Einbautiefe: 45mm  Magnetdurchmesser: 72mm Frontringhöhe: 5mm Gewicht: 0,55kg

NEODYMIUM Hochtöner mit herausragenden klanglichen Eigenschaften zu einem sensationell günstigen Preis, daher ideal für den Neuaufbau oder die Ersatzbestückung von defekten Boxen. Die Seiden-Softdome-Membran mit optimierter Geometrie wird von einer Frontplatte mit speziell angepasstem Verlauf umfasst, die eine besonders lineare Wiedergabe auch bei tieferen Frequenzen und gleichzeitig einen hohen Wirkungsgrad ermöglicht. Sehr feinzeichnendes und natürliches Klangbild. Nicht nur überzeugend ausgewogen und linear, überdies auch überraschend breitbandig. Technische Daten: Maximale Belastbarkeit 80 Watt max. Nennbelastbarkeit 40Wrms  Impedanz 8-Ohm Resonanzfrequenz: 1600Hz Frequenzbereich fx..20kHz  Empf. Trennfrequenz (12dB) 2,5kHz Mittl. Schalldruck (1W/1m) 95dB  Schwingspulendurchmesser: 25mm Aussendurchmesser: 66mm Frontplatte: 3,3mm  Magnetdurchmesser: 46mm Einbauöffnung 48mm Einbautiefe: 21mm Gewicht 0,07kg

G25FFL ist eine hochwertige 180W Hochtonkalotte.  Durch die optimierte Kalottenform mit doppelter Beschichtung in Verbindung mit einer Sicke, die eine besonders hohe Dämpfung aufweist, wird ein linearer Frequenzgang erreicht. Der kräftige Magnetantrieb und die mit Ferrofluid gekühlte Schwingspule sind sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit. Ein absoluter Klassiker im Boxenbau ! Auch ideal für die Ersatzbestückung von defekten Lautsprecherboxen ... ersetzt unter anderem Morel DMS20 .. u.v.w.m.  25 mm (1zoll) Gewebekalotte für den Hochtonbereich in passiv- wie in Aktivboxen aller Art. Durch die optimierte Kalottenform mit doppelter Beschichtung in Verbindung mit einer Sicke, die eine besonders hohe Dämpfung aufweist, wird ein linearer Frequenzgang erreicht. Der kräftige Magnetantrieb und die mit Ferrofluid gekühlte Schwingspule garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit. Technische Daten: Hochwertige HiFi-Hochton-Kalotte ( HighEnd )  Musikbelastbarkeit: 180Watt ab 4Khz über 12dB Weiche  Musikbelastbarkeit: 140Watt ab 2Khz über 12dB Weiche  Nennbelastbarkeit: 120Watt ab 4Khz über 12dB Weiche  Nennbelastbarkeit:   80Watt ab 2Khz über 12dB Weiche  Impedanz: 8-Ohm Übertragungsbereich: 1.000...30.000Hz Resonanzfrequenz fs 1500Hz Empf. Trenfrequenz : für den Hochtonbereich ab 2000 Hz Empfindlichkeit: 90dB (1W/1m)  Magnetische Induktion 1,7 Tesla  Abstrahlwinkel 167° (8000Hz) Abmessungen siehe auch Zeichnung weitere Bilder !  Aussendurchmesser: 104,5mm  Bef. Lochkreis: 94mm Einbaudurchmesser: 78mm  Magnetdurchmesser: 75mm Einbautiefe: 24mm Gewicht: 0,56kg Weitere technische Daten :   Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 1000–30.000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 167°/8000 Hz Resonanzfrequenz fs 1600 Hz Magnetische Induktion 1,7 T Magnetischer Fluss 425 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 25mm = 1zoll  Wickelhöhe 2 mm Schallwandöffnung 75-80mm Gewicht netto 0,56 kg Gleichstromwiderstand Rdc 5,6 Ohm Mechanischer Q-Faktor Qms 0,66 Elektrischer Q-Faktor Qes 1,11 Gesamt-Q-Faktor Qts 0,41 Effektive Membranfläche Sd 4,9 cm² Dynamische bewegte Masse Mms 0,3 g Schwingspuleninduktivität L 0,05 mH Anschlüsse löten oder stecken 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter        140W (12 dB/Okt.; 2000 Hz = 2Khz ) 180 W (12 dB/Okt.; 4000 Hz = 4Khz ) Nennbelastbarkeit mit Hochpassfilter 80 W (12 dB/Okt.; 2000 Hz = 2Khz ) 120 W (12 dB/Okt.; 4000 Hz = 4Khz ) Optional hierzu erhältlich :   Weichenbauteile je nach Trennfrequenz  Frequenzweichen: 2-wege ... 3-wege... 4-wege je nach Einsatzart  Ersatzschwingspule = Bst-Nr 83-763-00146 WG148R = Hornvorsatz = Waveguide (Wellenleiter) aus hochwertigem Kunststoff für 1zoll = 25mm-Hochtonkalotten. Die exponentielle Aufweitung sorgt für einen hohen Pegelgewinn im unteren Hochtonbereich, wodurch der Hochtöner entlastet werden kann. Bestückung z.B. bei LS-Bausätzen wie ExpEriEncE V20, nimrod, Studio 1, Studio 2, Vib 170 AL, Vib 2000 GF.

Magnetisch geschirmte High-End-Kalotte mit Keramik als Kalottenmaterial. Keramik ist ein Stoff von ungeheurer Härte und belohnt bei richtiger Verarbeitung durch eine kristallklare und auch bei hohen Pegeln lupenreine, pegelfeste Wiedergabe ohne Verzerrungen. Ideal auch für die Ersatzbestückung, Reparatur oder auch klangliche Aufwertung von Lautsprecherboxen aller Art Die Polkernbohrung mit strömungsgünstigen Rundungen und der bedämpfte Hohlraum ermöglichen eine sehr tiefe Resonanzfrequenz. Außerdem ist der Schwingspulenträger und die Kammer, in der die Schwingspule sitzt, durch Bohrungen belüftet. Dadurch kann die Kalotte auch bei tieferen Frequenzen ungehindert und ohne Kompressionserscheinungen schwingen. Absolut neuartig ist die integrierte Impedanzlinearisierung mit einem R-C-L-Glied. Die Kalotte ist damit ohne Probleme in ein Frequenzweichennetzwerk integrierbar. Da Keramik sehr berührungsempfindlich ist, wurde ein Schutzgitter vorgesehen. Das Gitter trägt innen einen akustischen Tiefpass in Form eines transparenten Ringes, der aber erst bei 25kHz wirkt und dort eine Materialresonanz bedämpft. Das Schutzgitter bewirkt außerdem eine Verbesserung des Rundstrahlverhaltens bei hohen Frequenzen. Technische Daten: Musikbelastbarkeit 140Watt Nennbelastbarkeit 80 Watt Nennimpedanz 8-Ohm Schwingspule 1zoll 25mm  Über Hochpassfilter 12 dB/Okt. 2000Hz Übertragungsbereich: 800...25.000Hz Mittlerer Schalldruckpegel 89 dB (1W/1m) Abstrahlwinkel (−6 dB) = 124° bei 8000Hz  Resonanzfrequenz fs (kompensiert) Magnetische Induktion 1,5Tesla Abmessungen siehe auch Zeichnung weitere Bilder  Aussendurchmesser: 104,5mm Einbaudurchmesser: 80mm Einbautiefe: 55mm Frontplatte Höhe 5mm ohne Domekupplel. Frontplatte kann auch abgeschraubt werden.   Anschlüsse stecken oder löten = 4,8 x 0,8 mm (+) / 2,8 x 0,8 mm (-) Gewicht: 0,9kg Ersatzschwingspule Diaphragma erhältlich = Bst Nr 83-763-00144 ( siehe im Zubehör-Register )   Bestückung z.B. auch in:  ARIA 2 KE / ARIA KE / ATLANTIS ATLAS COMPACT MK IV / CONCORDE MK II VOX 252 [Auszug aus Image HiFi (VOX 251): Testurteil: ausgezeichnet Auszug aus STEREO: Klang-Niveau: 75 % Preis/Leistung: sehr gut] VOX 252-CENTER / VOX 253 / VOX 253-CENTER / VOX 300 u.A.  Weitere technische Daten :  Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 800–25000 Hz Mittlerer Schalldruckpegel 89 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 124°/8000 Hz Resonanzfrequenz fs kompensiert / compensated Magnetische Induktion 1,5 T Magnetischer Fluss 470 µWb Schwingspulendurchmesser 25 mm Schallwandöffnung 82 mm Gewicht netto 0,98kg Gleichstromwiderstand Rdc 5,9 Ohm Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 140 Watt(12 dB/Okt.; 2000 Hz) Nennbelastbarkeit mit Hochpassfilter 80 Watt(12 dB/Okt.; 2000 Hz)
