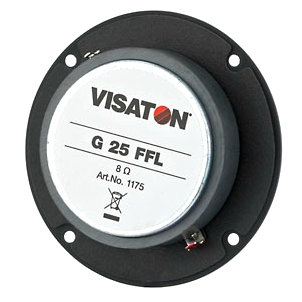

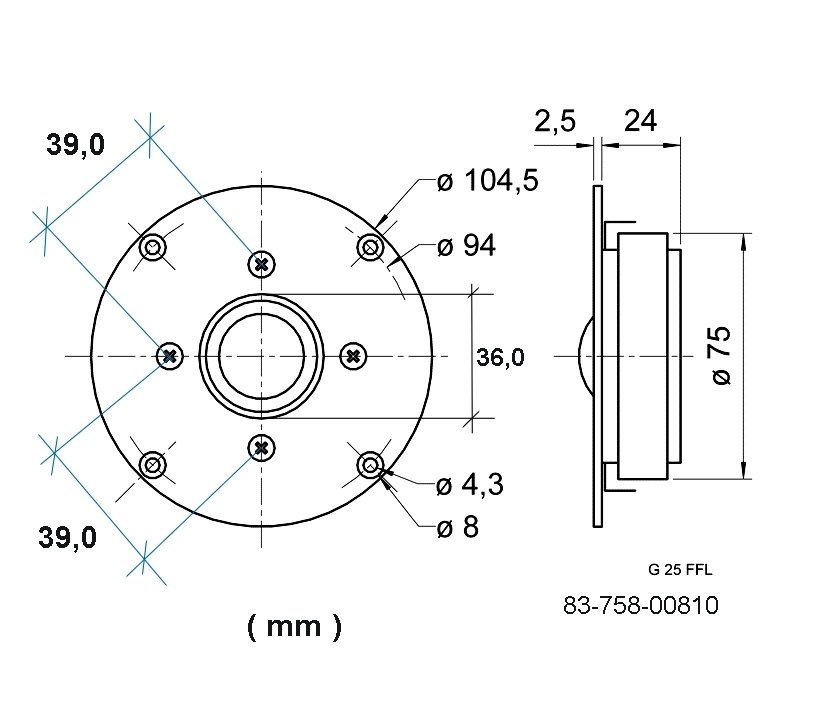

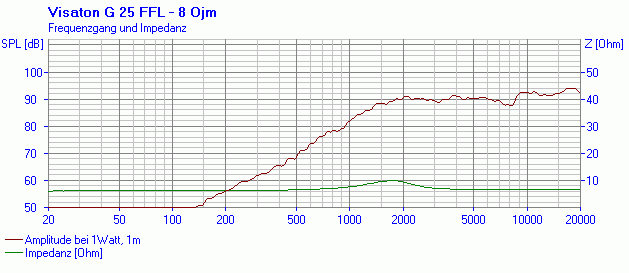

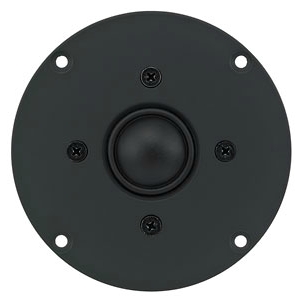

104mm Hochtöner Kalotte 140-180W 8ohm G25FFL

Magnetisch geschirmte High-End-Kalotte mit Keramik als Kalottenmaterial. Keramik ist ein Stoff von ungeheurer Härte und belohnt bei richtiger Verarbeitung durch eine kristallklare und auch bei hohen Pegeln lupenreine, pegelfeste Wiedergabe ohne Verzerrungen. Ideal auch für die Ersatzbestückung, Reparatur oder auch klangliche Aufwertung von Lautsprecherboxen aller Art Die Polkernbohrung mit strömungsgünstigen Rundungen und der bedämpfte Hohlraum ermöglichen eine sehr tiefe Resonanzfrequenz. Außerdem ist der Schwingspulenträger und die Kammer, in der die Schwingspule sitzt, durch Bohrungen belüftet. Dadurch kann die Kalotte auch bei tieferen Frequenzen ungehindert und ohne Kompressionserscheinungen schwingen. Absolut neuartig ist die integrierte Impedanzlinearisierung mit einem R-C-L-Glied. Die Kalotte ist damit ohne Probleme in ein Frequenzweichennetzwerk integrierbar. Da Keramik sehr berührungsempfindlich ist, wurde ein Schutzgitter vorgesehen. Das Gitter trägt innen einen akustischen Tiefpass in Form eines transparenten Ringes, der aber erst bei 25kHz wirkt und dort eine Materialresonanz bedämpft. Das Schutzgitter bewirkt außerdem eine Verbesserung des Rundstrahlverhaltens bei hohen Frequenzen. Technische Daten: Musikbelastbarkeit 140Watt Nennbelastbarkeit 80 Watt Nennimpedanz 8-Ohm Schwingspule 1zoll 25mm  Über Hochpassfilter 12 dB/Okt. 2000Hz Übertragungsbereich: 800...25.000Hz Mittlerer Schalldruckpegel 89 dB (1W/1m) Abstrahlwinkel (−6 dB) = 124° bei 8000Hz  Resonanzfrequenz fs (kompensiert) Magnetische Induktion 1,5Tesla Abmessungen siehe auch Zeichnung weitere Bilder  Aussendurchmesser: 104,5mm Einbaudurchmesser: 80mm Einbautiefe: 55mm Frontplatte Höhe 5mm ohne Domekupplel. Frontplatte kann auch abgeschraubt werden.   Anschlüsse stecken oder löten = 4,8 x 0,8 mm (+) / 2,8 x 0,8 mm (-) Gewicht: 0,9kg Ersatzschwingspule Diaphragma erhältlich = Bst Nr 83-763-00144 ( siehe im Zubehör-Register )   Bestückung z.B. auch in:  ARIA 2 KE / ARIA KE / ATLANTIS ATLAS COMPACT MK IV / CONCORDE MK II VOX 252 [Auszug aus Image HiFi (VOX 251): Testurteil: ausgezeichnet Auszug aus STEREO: Klang-Niveau: 75 % Preis/Leistung: sehr gut] VOX 252-CENTER / VOX 253 / VOX 253-CENTER / VOX 300 u.A.  Weitere technische Daten :  Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 800–25000 Hz Mittlerer Schalldruckpegel 89 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 124°/8000 Hz Resonanzfrequenz fs kompensiert / compensated Magnetische Induktion 1,5 T Magnetischer Fluss 470 µWb Schwingspulendurchmesser 25 mm Schallwandöffnung 82 mm Gewicht netto 0,98kg Gleichstromwiderstand Rdc 5,9 Ohm Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 140 Watt(12 dB/Okt.; 2000 Hz) Nennbelastbarkeit mit Hochpassfilter 80 Watt(12 dB/Okt.; 2000 Hz)

NEODYMIUM Hochtöner mit herausragenden klanglichen Eigenschaften zu einem sensationell günstigen Preis, daher ideal für den Neuaufbau oder die Ersatzbestückung von defekten Boxen. Die Seiden-Softdome-Membran mit optimierter Geometrie wird von einer Frontplatte mit speziell angepasstem Verlauf umfasst, die eine besonders lineare Wiedergabe auch bei tieferen Frequenzen und gleichzeitig einen hohen Wirkungsgrad ermöglicht. Sehr feinzeichnendes und natürliches Klangbild. Nicht nur überzeugend ausgewogen und linear, überdies auch überraschend breitbandig. Technische Daten: Maximale Belastbarkeit 80 Watt max. Nennbelastbarkeit 40Wrms  Impedanz 8-Ohm Resonanzfrequenz: 1600Hz Frequenzbereich fx..20kHz  Empf. Trennfrequenz (12dB) 2,5kHz Mittl. Schalldruck (1W/1m) 95dB  Schwingspulendurchmesser: 25mm Aussendurchmesser: 66mm Frontplatte: 3,3mm  Magnetdurchmesser: 46mm Einbauöffnung 48mm Einbautiefe: 21mm Gewicht 0,07kg

97mm Horn Hochtöner 60W 8Ohm Ringradiator HT-958PA/SW In schwarzer Ausführung für PA und HiFi, mit gutem Wirkungsgrad und hervorragendem Übertragungsverhalten in Breitbandigkeit und Linearität. Ideal auch für die Ersatzbestückung von PA Lautsprecherboxen. Technische Daten: Leistung: 60 Watt max, 30W rms Impedanz: 8-Ohm Frequenzbereich: 2200...20.000Hz Kennschalldruck: 101dB (1w-1m) Aussendruchmesser: 97mm Einbauöffnung: 72mm Einbautiefe: 45mm  Magnetdurchmesser: 72mm Frontringhöhe: 5mm Gewicht: 0,55kg

G20SC 140W Hochtöner mit 94mm Durchmesser. Magnetisch abgeschirmte High-End-Gewebekalotte für den Hochtonbereich. Ideal für den Neuaufbau oder die Reparatur von wertigen Boxen. Der kräftige Magnetantrieb und die mit Ferrofluid gekühlte Schwingspule garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit. Ein Klassiker im Boxenbau Technische Daten: Nennbelastbarkeit mit Hochpassfilter 80 Watt (12 dB/Okt.; 3000 Hz) Musikbelastbarkeit mit Hochpassfilter 140 Watt (12 dB/Okt.; 3000 Hz) Impedanz 8-Ohm Übertragungsbereich 1200...30.000 Hz Mittlerer Schalldruckpegel 88 dB (1 W/1 m) Resonanzfrequenz 1800 Hz Schwingspulendurchmesser 2cm Gewicht netto 0,388kg Aussendurchmesser: 94mm Einbaudurchmesser 66mm Magnetdurchmesser: 64mm Einbautiefe: 27mm Ein edler Klassiker, auch ideal für die Repartur von hochwertigen Lautsprecherboxen älterer Generation von CANTON usw. Zusatzinformation: Ersatzschwingspule (Diaphragma) erhältlich = Bst Nr 83-763-00142

DTW72 110W 8ohm Hochtöner Kalottenhochtöner Solider Hochtöner für Neuaufbau oder Reparatur von Lautsprecherboxen. Polycarbonatkalotte für den Hochtonbereich ab 4000 Hz. Ausgeglichener Frequenzgang und exzellentes Rundstrahlverhalten. Durch den kräftigen Magnetantrieb und das ultraleichte Diaphragma mit ferrofluidgekühlter Schwingspule lässt sich eine hohe Belastbarkeit mit gutem Wirkungsgrad realisieren. Bestückung z.B. in ALTO GENESIS SAT [Auszug aus Audio: Preis-/Leistungsverhältnis: sehr gut, Auszug aus HiFi-Test: Ergebnis: sehr gut]. Technische Daten: Leistungsdaten: 70W rms / max. 110W Impedanz 8-Ohm Frequenzbereich: 3.000...23.000Hz Kennschalldruck: 1w-1m = 91dB Abmessungen siehe auch Zeichnung weitere Bilder  Aussendurchmesser: 72mm Einbauöffnung: 50mm Einbautiefe: 17,5m Befestigungslochabstand ( 43mm ) Mitte-Mitte Runde Frontplatte

DT300 Kalottenhochtöner mit großer Membranfläche für außergewöhnliche hohe Dynamikleistung auch bei niedrigen Trennfrequenzen. Ideale Lösung bei gleichzeitig ausgezeichnetem Brillanzverhalten. HiFi-Kalottenhochtöner. Außergewöhnlicher Hochtöner mit 30mm-Seidenmembran und großem angekoppelten Volumen. Durch die niedrige Resonanzfrequenz und große Fläche hervorragendes Dynamikverhalten und große Stabilität auch bei tiefen Trennungen. Hochflüssiges Ferrofluid für ein feines Brillanzverhalten. Besonders geeignet für Hochleistungsanwendungen und DAppolito-Anordnungen im Top-HiFi-Bereich. Technische Daten: Impedanz 8-Ohm Resonanzfrequenz: 750Hz Max. Frequenzbereich 650....19kHz Empf. Trennfrequenz (12dB) 2kHz  Maximale Belastbarkeit 100 Watt max. Nennbelastbarkeit 50Wrms   Mittl. Schalldruck (1W/1m) 93dB Schwingspulendurchmesser 30mm Magnetdurchmesser 80mm Einbauöffnung 89mm Einbautiefe: 53mm  Aussendurchmesser: 116mm Frontplatte: 5mm Gewicht 0,70kg

Belastbarer Soft-Dome im klassischen Rechteckformat, Ferrofluid, gute Linearität für universelle Anwendung mit detailreiche Wiedergabe, für alle HiFi-Zwecke. Ideal für die Reparatur von Lautsprecherboxen aller Art. Technische Daten: Impedanz 8-Ohm Resonanzfrequenz: 2kHz  Max. Frequenzbereich 1,8....20kHz Empf. Trennfrequenz (12dB) 3kHz  Maximale Belastbarkeit 50 Watt max. Nennbelastbarkeit 25Wrms  Mittl. Schalldruck (1W/1m) 90dB  Schwingspulendurchmesser 25mm  Magnetdurchmesser 60mm Einbauöffnung 70x62mm Einbautiefe: 28mm Aussendurchmesser: 93 x 69mm Frontplatte: 6mm Gewicht 0,4kg

Belastbarer Soft-Dome im klassischen Rechteckformat, Ferrofluid, gute Linearität mit besonders brillanter Charakteristik, detailreiche Wiedergabe, für alle HiFi-Zwecke. Ideal für die Reparatur von Lautsprecherboxen aller Art für Boxenleistungen von 100-150 Watt. Technische Daten: Impedanz 8-Ohm Resonanzfrequenz: 1,5kHz  Max. Frequenzbereich 1....20kHz Empf. Trennfrequenz (12dB) 2,5kHz Maximale Belastbarkeit 60Watt max. Nennbelastbarkeit 30Wrms   Mittl. Schalldruck (1W/1m) 92dB Schwingspulendurchmesser 25mm  Magnetdurchmesser 70mm Einbauöffnung 72mm Einbautiefe: 26mm   Außendurchmesser: 116x80mm Frontplatte: 2mm Gewicht 0,58kg Ersetzt viele Typen von älteren Hochtönern wie Visaton DTW8.12NG usw.

Hochtöner Kalotte 100W 8Ohm DM 103mm Textilkalotte mit KaptonschwingspulenträgerHoch belastbarer Textilkalotte im klassischen Rundformat m,it 104mm Außendurchmesser, gute Linearität mit besonders brillanter Charakteristik, detailreiche Wiedergabe, für alle HiFi-Zwecke 2-wege , 3-wege und auch 4-wege Boxensysteme  Ideal für die Reparatur von Lautsprecherboxen aller Art für Boxenleistungen von 100-200 Watt. Technische Daten: Frequenzbereich fx-19.000 Hz Resonanzfrequenz (fs) 1200 Hz Empf. Trennfreq. (fmax.) (12 dB/Okt.) 2500 Hz Nennbelastbarkeit (RMS) 45W Musikbelastbarkeit (MAX) 100W Einsetzbar über 12dB Weiche in Boxen bis 200Watt Gesamtbelastbarkeit Kennschalldruck 92 dB/W/m Schwingspulendurchm. Ø 25 mm Abmessungen DMØ 104 x 32 mm  ( siehe auch Zeichnung weitere Bilder ) Magnetdurchmesser Ø 70 mm Einbauöffnung Ø 80 mm Einbautiefe 29 mm Außendurchmesser Ø 104 mm Breite Ø 104 mm Höhe Ø 104 mm Tiefe 32 mm Farbe Schwarz Zul. Gewicht 0,54 kg

DSM25FFL 140Watt Hochtöner mit Abmessungen 96x96mm Titankalotte für den Hochtonbereich ab 2000 Hz Durch eine speziell entwickelte Verfahrenstechnik lässt sich die enorm harte Titanfolie zu ultraleichten Kalotten prägen, die zusammen mit der stark bedämpften Supronyl-Sicke einen linearen und partialschwingungsfreien Frequenzgang ermöglichen. Durch die enorme magnetische Induktion im mit Ferrofluid gefüllten Luftspalt lassen sich gleichzeitig ein hoher Wirkungsgrad und eine hohe Belastbarkeit realisieren. Ein echter Klassiker im Boxenbau. Ideal auch für die Ersatzbestückung von Lautsprecherboxen aller Art Technische Daten:  Musikbelastbarkeit: 180 Watt Nennbelatbarkeit: 80 Watt über Frequenzweiche 12dB/OKT ab mind. 4000Hz Impedanz: 8-Ohm  Frequenzbereich.: 1.000-30.000Hz  Empfindlichkeit: 90dB (1w-1m) Abstrahlwinkel: 138° (8000Hz) Abmessungen: 96x96mm  Einbauöffnung: 80mm  Einbautiefe: 24mm Magnetdurchmesser: 70mm Gewicht: 0,53kg

100mm Titan Hochtöner mit 80W Leistung und 8-Ohm Impedanz HiFi Titanium Dome Hochtöner mit ausgewogenem gutem Klangbild und sehr guten Eigenschaften !  Ideal für den Neuaufbau oder auch die Reparatur von Boxen bestens geeignet.In Verbindung mit 2-wege und 3-wege Weichen bis 200W belastbar. Technische Daten: Leistung 80 Watt max über 12dB Weiche Impedanz 8-Ohm Frequenzgang 1500...20.000Hz Empfindlichkeit bei 1W-1m = 90dB Aussendurchmesser: 103mm Lochkreisausschnitt 72mm Bauhöhe 31mm Einbautiefe 27mm 5-Loch Befestigung (4,5mm) z.B. für Linsenkopfschrauben 2x 2,8mm Steck-, bzw. Lötanschlüsse Gewicht: 400g

Sehr weich und gut klingende Hochtonkalotte SC10N für den Hochtonbereich ab 3000Hz Gewebekalotte für den Hochtonbereich ab 3000 Hz. Linearer Frequenzgang durch spezielle Kalottenbeschichtung und hohe Belastbarkeit durch mit Ferrofluid gekühlte Schwingspule.  Besonders geeignet für den Einsatz in mittelgroßen 2-wege und oder 3-wege Kombinationen von Boxen aller Art. Ideal auch für die Ersatzbestückung von Lautsprecherboxen. Ersetzt unter vielen anderen Höchtönern auch DTR100/27 u.v.w.m.  Technische Daten: Belastbarkeit: 100W rms bzw. 150Watt über 12dB Weiche Impedanz: 8-Ohm Frequenzbereich: 1.000...20.000Hz Resonanzfrequenz: 1700Hz  Empf. Einsatz Hochtonbereich ab 3000Hz.  Abstrahlverhalten: 109° bei 8000Hz  Kennschalldruck: 1w-1m = 90dB Aussendruchmesser: 104mm Einbaudurchmesser: 84mm Einbautiefe: 33,5mm Runde Frontplatte mit Durchmesser von 104mm ( siehe auch Zeichnung weitere Bilder )  Magnetisch abgeschirmt  Ferrofluid gekühlte Schwingspule Gewicht 0,55kg weitere technische Daten :   Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 1000–20000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 109°/8000 Hz Resonanzfrequenz fs 1700 Hz Magnetische Induktion 1,3 T Magnetischer Fluss 210 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 25 mm Wickelhöhe 2 mm Schallwandöffnung 85 mm Gewicht netto 0,55 kg Gleichstromwiderstand Rdc 6,9 Ohm Effektive Membranfläche Sd 5 cm² Dynamische bewegte Masse Mms 0,1 g Schwingspuleninduktivität L 0,04 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 150 W (12 dB/Okt.; 4000 Hz) Nennbelastbarkeit mit Hochpassfilter 100 W (12 dB/Okt.; 4000 Hz)

DT94 HiFi Hochtöner bzw. Hochtonkalotte mit runder 94mm Frontplatte für den Hochtonbereich in 2-wege und 3-wege Boxen. Ausgeglichener Frequenzgang mit Hochtonbrillanz und gutem Rundstrahlverhalten. Hohe Belastbarkeit durch ferrofluidgekühlte Schwingspule. Ersetzt unter anderem auch Seas K21ST FD und etliche andere nicht mehr erhältliche Hochtöner. Somit auch ideal für die Reparatur von Boxen. Schwingspule 0,8zoll 20mm Antrieb mit resonanzarmer Kalotte. Dadurch sehr gute Dynamik. Aufhängung der Kalotte in stark dämpfender Weich-PVC Sicke. Front aus glasfaserverstärktem Kunststoff. Hochbelastbar durch Magnetflüssigkeit im Luftspalt. Sehr linearer Schalldruckverlauf und ausgezeichnetes Abstrahlverhalten. Anwendungsbereich: Einsatz in Mehrwegesystemen bereits ab 3000 Hz über Filter 12 dB/Okt. Technische Daten: Belastbarkeit: 70W rms 100Watt Musik Impuls Leistung  Empfohlene Trennfrequenz über Frequenzweiche 12dB/OKT ab mind. 3000Hz .. 4000Hz  Impedanz: 8-Ohm Frequenzbereich 1.200....22.000 Hz Resonanzfrequenz: 1.900Hz  Empfindlichkeit: 90dB (1W-1m) Abmessungen ( siehe auch weitere Bilder Zeichnung )  Runde Frontplatte 94mm Aussendruchmesser: 94mm Einbauöffnung: 64mm Einbautiefe: 19mm Anschlüsse: 4,8mm + 2,8mm Steckfahne   Gewicht: 240g Weitere Technische Daten und Vergleich das DT94 auch Westra, SEAS K21FD ersetzten kann    Vergleich DT94 8-ohm SEAS  K21FD 8ohm Aussendurchmesser 94mm 94mm Einbaudurchmesser 64mm 66mm Einbautiefe 19mm 18mm Mittlerer Schalldruckpegel 90 dB (1 W/1 m) 87 dB ( 1W/1m) Abstrahlwinkel (-6 dB) 84°/8000 Hz 82°/8000 Hz Resonanzfrequenz fs 1900 Hz 1700 Hz Magnetische Induktion 1,2 T 1,4 T Magnetischer Fluss 185 µWb  k.a. Obere Polplattenhöhe 2,5 mm  k.a Schwingspulendurchmesser 20 mm 0,8"   19,5mm 0,8" Wickelhöhe 2 mm  1,5 mm Schallwandöffnung 64 mm  66mm  Gewicht netto 0,24 kg 0,30 Kg Gleichstromwiderstand Rdc 6,7 Ohm  ( Z 8-ohm ) 6,2 ohm  (Z 8-ohm) Mechanischer Q-Faktor Qms 3,07  2,60 Elektrischer Q-Faktor Qes 0,66  k.a Gesamt-Q-Faktor Qts 0,54  k.a Effektive Membranfläche Sd 3 cm²  4 cm² Dynamische bewegte Masse Mms 0,2 g  0,23 g Schwingspuleninduktivität L 0,12 mH  k.a Leistung max   100W üb.18dB Weiche 220W  100W üb.18dB Weiche 220W  Leistung rms 70W   üb 18dB Weiche 90W  70W üb. 18dB Weiche 90W

51mm Hochtöner 100W 8ohm HiFi magnetisch geschirmt  Magnetisch abgeschirmte HiFi Hochtöner für den Hochtonbereich ab 4000 Hz. Ausgeglichener Frequenzgang exzellentes Rundstrahlverhalten und hoher Wirkungsgrad Ideal als Ersatz Hochtöner in Boxen aller Art  Ideal geeignet in kleinen, 2-wege oder 3-wege Kombinationen  Ideal auch für den Selbstbau von Surround-Centerlautsprecher und Multi-Media-Boxen etc  Technische Daten: Leistungsdaten: 60W rms 100W max Impedanz: 8-Ohm Frequentbereich: 4.000...22.000Hz Kennschalldruck: 1w-1m = 90dB Abmessungen siehe auch weitere Bilder = Zeichnung  Aussendruchmesser: 51,5 x 51,5mm Einbauöffnung: 43mm Einbautiefe: 22,5mm Quadratische Frontplatte Ideal auch für die Ersatzbestückung von Lautsprecherboxen

HiFi Titan Hochtöner bzw. Titanium Dome Tweeter mit ausgewogenem gutem Klangbild und sehr guten Eigenschaften. Ideal für den Neuaufbau oder auch die Reparatur von Boxen bestens geeignet. Technische Daten: Leistung 100Watt max über 12dB Weiche bzw. 150W über 18dB Weiche Impedanz 8-Ohm Frequenzgang 2000...21.000Hz Empfindlichkeit bei 1W-1m = 91,5dB Abmessungen siehe auch Zeichnung weitere Bilder  Abmessungen Kunststoff Frontblende: 115x89mm Einbautiefe 26mm / mit Frontblende : 29mm  Magnetdurchmesser: 70mm Ausschnitt in Box 90x70mm 4-Loch Befestigung DM 5,0mm für Linsenkopfschrauben Befestiogungs-Lochabstand : 87x71mm  Steck-, bzw. Lötanschlüsse 2x 2,8mm  Gewicht: 490g
