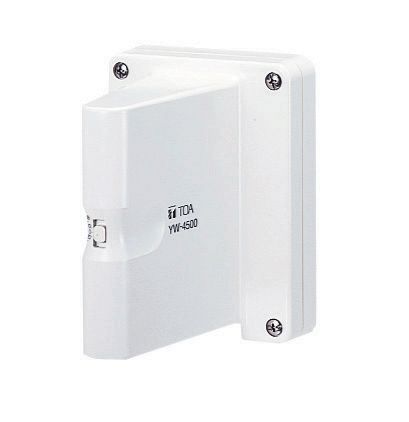

Externe Antenne für Funkmikrofon Weiss Ballwurfsicher YW4500

externe Antennen für Funkmikrofone bzw. deren Empfänger. Universell verwendbar Bühne, Business, Schule, Theater, Schulungsraum, Kirche usw.  Verbessert die Reichweite für einen störungfreien Empfang Bei den Empfängern müssen die beiliegenden Antennen abnehmbar sein und erst dann können dieses Antennen angeschlossen werden Universal stationäre Doppellantenne für Funkmikrofone aller Art und Hersteller Inkl. Gewindebuchse für Wandhalter oder Mikrostative Überstreichbar mit Farbe z.B. weiss ( jedoch keine metallhaltige Farbe verwenden )   Lieferung ohne Verbindungskabel (z.B. Koaxkabel RG58 or RG174) Auslieferung ohne Kabel, Stecker und Stativ Technische Daten: Input Impedance: 50-Ohm Output Impedance: 50-Ohm Steckverbinder: BNC Buchse Antennenspg.gewinn: Gain 13dB Ideal für Funkanlagen von 500..670....863-866...900Mhz (790.... 960Mhz) max. 2400MHz -14dB getestet  Range: 500...900Mhz  = +13dB Richtwirkung laut Herstellerangaben  Range: 1000...2400Mhz = - 8...15dB getestet von uns  Abmessungen: 290mm x 260mm x 3mm Über optionale Adapter auf BNC, TNC usw. adaptierbar Optional erhältlich siehe auch (Zubehör-Register) Art-Nr 42-710-00230 = 10m BNC-Antennenkabel (Fertigkabel) Art-Nr 42-710-00237 = 20m BNC-Antennenkabel (Fertigkabel) Art-Nr 39-851-00035 = BNC D-Type Einbaubuchse z.B. für Rackmontage  Verlegekabel  Art-Nr 39-851-00005 = BNC Stecker ( Crimpversion ) für RG58 Verlegekabel Art-Nr 42-710-00045 = RG58U 5mm Koaxkabel 100m Bund  oder  Art-Nr 42-710-00150 = RG174 3mm Koaxkabel Meterware Art-Nr 39-851-00060 = BNC Stecker ( Crimpversion ) für Verlegkabel RG174 Halterungen / Befestigung  Art-Nr 88-552-00510 = Stativ Vario-Stativ 88-160cm mit schwerem Rundfuss (siehe Zubehör) Art-Nr 88-552-00512 = Stativ Vario-Stativ 77-161cm mit Zinkdruckguss Dreibein (siehe Zubehör) Art-Nr 88-552-00330 = Montagegrundplatte mit 9mm Gewinde ( siehe auch weitere Bilder )  Art-Nr 88-552-00460 = 155mm Decken-, bzw. Wandhalter mit 9mm Gewinde

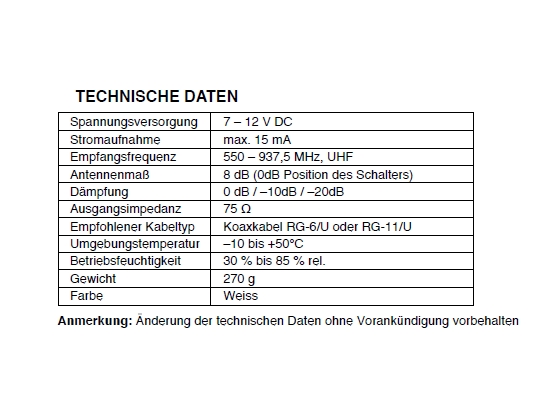

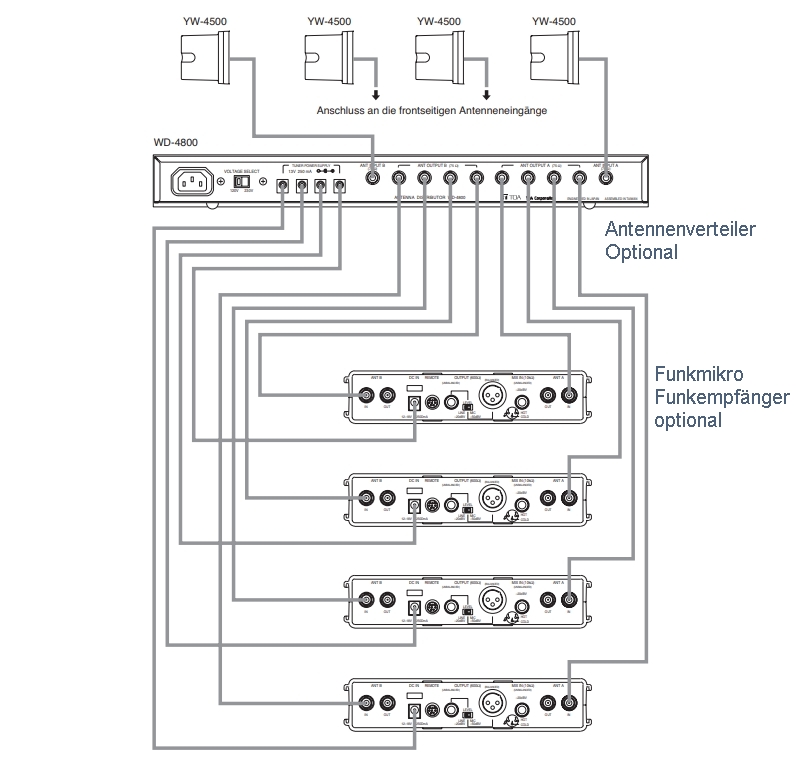

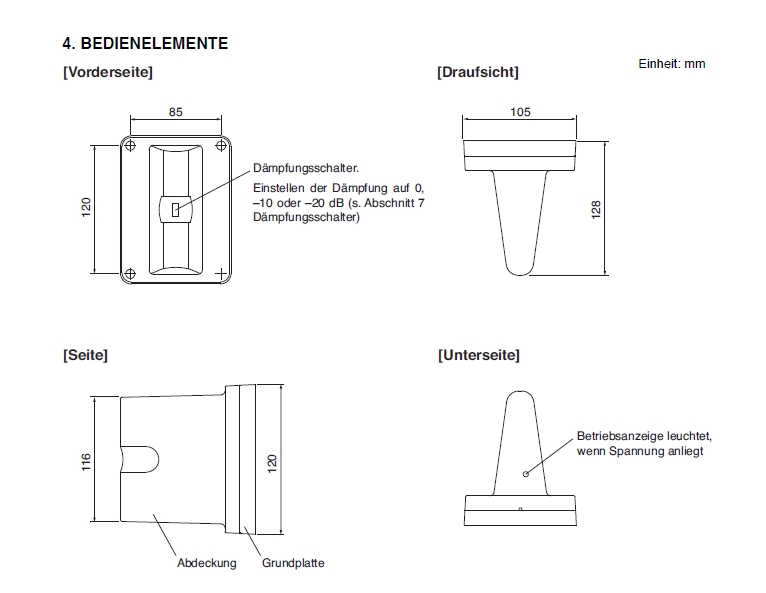

Die ideale Antenne für Funkmikrofone in Sportstätten, Hallen, Schule, Theater, Schulungsraum, Kirche, Hotel, Gastronomie usw. in Verbindung mit Funkmikrofon-Empfänger  Besonderheiten: integrierter Verstärker, Optisch gefällig bzw schön, zerstört somit die Architektur des Raumes nicht, zudem Ballwurfsichere Antenne auch für Sportstätten bestens geeignet  Omnidirektionale Dipolantenne für die Wand- oder Deckenmontage Durch den integrierten Antennenverstärker können große Kabellängen kompensiert werden Typischer Einsatz Gesang, Funkmikrofone, Sprache, Instrumental, Festinstallation, Hallen,  Sportstätten, Fitnessstudios, Moschee, Kirche, Theater usw. Universell verwendbar. Die Antenne ist eine Dipolantenne und wird in Kombination mit UHF-Funkmikrofon-Systemen eingesetzt. An der Unterseite befindet sich eine Betriebsanzeige, die leuchtet sobald Spannung anliegt. Die Spannungsversorgung erfolgt entweder vom Antenenverteiler WD4800, WD5800 oder dem Empfänger WT-4800 über ein Koaxkabel. Die Antenne kompensiert Kabelverluste über eine HF-Signalverstärkung im inneren der Antenne.  Aktive Antenne mit Verstärkungsanpassung, für Wand- bzw. Deckenmontage.  Frequenzbereich 550...937,5MHz ( Somit auch 830 - 865 MHz / 734 - 776Mhz usw. )  Integrierter SMD Verstärker auf Platine Gewinn ca. > 8 dB  Dämpfungsschalter Frontseitig integriert ( einstellbar  0 -10 -20dB )  Werkseitig voreingestellt ist der Dämpfungspegel auf 0 dB an der Frontseite.    Wenn keine Interferenzen auftreten sollte diese Einstellung beibehalten werden Ausgangsimpedanz 75-Ohm  Spannungsversorgung 7...12Vdc (vom WD4800/5800 Antennenverstärker oder Funkmikrofon-Empfänger wenn BNC POC ) Stromaufnahme < 15mA  Status LED ( Power ON ) auf der Unterseite integriert Ausführung sehr stabiler ABS Kunststoff in Weiss  Kabeleinführung durch Gummidurchführung auf der Rückseite z.B. für Koaxkabel     RG-6   (8,4mm) Ideal bis 35m Kabel oder     RG59U (6,2mm ) Ideal bis 40m Kabellänge ( bei 2fach Schirmung mit AL/CU auch 80m )      RG11 (10,3mm) Ideal bis 50m Kabellänge max 100m     RG213 (10,8mm) Ideal bis 100m Kabellänge max 200m  Verbindung intern mit Schraubkontakt unter Schutzdeckel  Temperatur Einsatzbereich: -10...+50°C ( Indoor oder überdachter Aussenbereich )  Betriebsfeuchtigkeit 30% ... bis 85% relativ Abmessungen B: 105mm H: 140mm  T: 126mm Ideal auf UP Montageloch mit 60 oder max 83.5mm ( Abmessungen für UP-Dose )  Zusatzinformation: Dieses System wurde auch bereits getestet mit Funkmikrofonen von LD-Sytems, AKG, Sennheiser und funktioniert einwandfrei. Je nach Impedanz des Empfänger z.B. 50-Ohm dann -2..3dB weniger Verstärkung.  Optionales Zubehör erhältlich: Bst Nr 80-700-01260 = WD-5800 4-fach Antennenverstärker mit Stromversorgungseinheit der YW4500 Antennen  Bst Nr 80-700-01261 = 19zoll Befestigungswinkel für die Rackmontage  Bst Nr 42-710-00345 = Koax Verlegekabel RG59U Bst Nr 42-710-00155 = Koax Verlegekabel RG11 Bst Nr 42-710-00480 = Koax Verlegekabel RG6U Bst Nr 42-710-00085 = Koax Verlegekabel RG213U passende BNC Steckverbinder je nach Koaxkabeltyp siehe beim Koaxkabel hinterlegt
