3Phasen Gleichrichter bis 35A 1600V

180A Hochleistungsgleichrichter verwendbar 1 Phasig oder als 3 Phasengleichrichter Typische Anwendung: Ladegeräte, Batterieladegeräte für LKW...Bus...KFZ, Industriegeräte, Hochleistungsnetzteile, Trafoschaltungen mit Gleichrichter, Battery DC power supplies, Field supply for DC Motors, Diode for main rectification, Schaltschrankbau, DC Stromtechnik (Galvanik), Steuerungstechnik usw. Universell verwendbar  1-phasig oder 3-phasig verwendbar Hochleistungsgleichrichter 1-phasig bis 120A oder 3-phsig bis 180A  Typischer Einsatz 12V 24V 36V 48V 110V 115V 230V 380V 400V 440V AC  Hohe Dauerstromfähigkeit 175A-180A RMS  Hohe Strossstromfestigkeit bis 1800A  Hohe thermische Leitfähigkeit  Exzellentes Energie-/Leistungsverhältnis Technische Daten: Für Einsaz bis Spannung 1200V  Urrm = Max. Peak Recurrent Reverse Voltage = 1200V URSM = Max. Non-Repetitive Peak = 1300V  Strombelastbarkeit / Durchlasstrom Dauerstrom  Für Einsatz 3 Phasen = bis 180A ( 175A IDAV = Bridge Output Current )  Für Einsatz 1 phasig  = bis 120A ( übliche Trafoschaltung )  IF(AV) = Max. Average Forward Rectified Current 175A  Stossstrom ( Peak ) IFSM = 1800A = Sinus 10ms 50Hz 1800A oder 8,3ms 60Hz = 1650A Uf je Diode = 1,65Volt UF = Max. Forward Voltage Kapaziät 35pF ( junction capacitance )  Isolationsspannung Gehäuse = 3000V RMS 50/60Hz 1sek  RoHS Ja Compliant  Betriebstemperaturbereich -40...+150°C Montageart / Industry standard outline Anschrauben bzw. Oberflächenmontage Anschlüsse Schraubkontakte = max 6x mit M6 x 12mm Feingewinde Abmessungen: L:94mm B:54mm H:30mm plus Schraubenkopf ( siehe Zeichnung )  Bohrlochmontage Abstand Mitte-Mitte: 80m Weitere Details Anschluß etc siehe weitere Bilder !

70/90A Hochleistungsgleichrichter verwendbar 1 Phasig oder als 3 Phasengleichrichter Typische Anwendung: Ladegeräte, Batterieladegeräte für LKW...Bus...KFZ, Industriegeräte, Hochleistungsnetzteile, Trafoschaltungen mit Gleichrichter, Battery DC power supplies, Field supply for DC Motors, Diode for main rectification, Schaltschrankbau, DC Stromtechnik (Galvanik), Steuerungstechnik usw. Universell verwendbar  1-phasig oder 3-phasig verwendbar Hochleistungsgleichrichter 1-phasig bis 70A oder 3-phsig bis 90A  Peak Typischer Einsatz 12V 24V 36V 48V 110V 115V 230V 380V 400V 440V AC  Hohe Dauerstromfähigkeit  70A RMS   90A gekühlt  Hohe Strossstromfestigkeit bis 480A  Hohe thermische Leitfähigkeit  Exzellentes Energie-/Leistungsverhältnis Technische Daten: Für Einsaz bis Spannung 1200V  Urrm = Max. Peak Recurrent Reverse Voltage = 1200V URSM = Max. Non-Repetitive Peak = 1300V  Strombelastbarkeit / Durchlasstrom Dauerstrom  Für Einsatz 3 Phasen = bis 70A ( 175A IDAV = Bridge Output Current )  Für Einsatz 1 phasig  = bis 70/90A ( übliche Trafoschaltung )  Stossstrom ( Peak ) IFSM = 480A = Sinus 10ms 50Hz 500A oder 8,3ms 60Hz = 1150A Uf je Diode = 1,55Volt UF = Max. Forward Voltage Isolationsspannung Gehäuse = 4000V RMS 50/60Hz 1sek  RoHS Ja Compliant  /  UL E78996 approved  Betriebstemperaturbereich -40...+150°C Montageart / Industry standard outline Anschrauben bzw. Oberflächenmontage am besten auf Kühlkörper  Anschlüsse Schraubkontakte = max 6x mit M5 x 12mm Feingewinde Abmessungen: L:94mm B:35mm H:30mm mit Schraubenkpfen 35mm  Bohrlochmontage Abstand Mitte-Mitte: 80mm Weitere Details Anschluß etc siehe weitere Bilder !

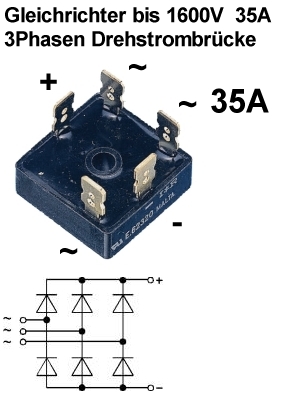

3Phasen Gleichrichter bis 35A bis 1600V dreiphasig, Oberflächenmontage, Brückengleichrichter mit 5 Steckkontakten Dreiphasen Gleichrichter kann auch 1phasig betrieben werden  Belastbarkeit bis 35A Maximum DC output current IFSM = 475A Stossstrom ( Peak ) IFSM Sinus 10ms VRRM = 1600V Max. Peak Recurrent Reverse Voltage = 1600V ( VRSM 1700V ) Betriebstemperaturbereich -55...+150°C Oberflächenmontage anschrauben auf Gehäuse oder Kühlkörper Brückengleichrichter mit 5 Steckkontakten für übliche 6,3mm Flachsteckhülsen Abmessungen: 28,5 x 25,3 x 10mm  ( siehe weitere Bilder Zeichnung )  Höhe mit Steckkontakten 21mm Bohrlochmontage (5,2mm) Hohe thermische Leitfähigkeit  Exzellentes Energie-/Leistungsverhältnis Kabelschuhhöhe: 13mm / Rohs: Ja

3Phasen Gleichrichter bis 25A bis 1600V dreiphasig, Oberflächenmontage, Brückengleichrichter mit 5 Steckkontakten Dreiphasen Gleichrichter kann auch 1phasig betrieben werden  Belastbarkeit bis 25A Maximum DC output current IFSM = 360A Stossstrom ( Peak ) IFSM Sinus 10ms VRRM = 1600V Max. Peak Recurrent Reverse Voltage = 1600V ( VRSM 1700V ) Betriebstemperaturbereich -55...+150°C Oberflächenmontage anschrauben auf Gehäuse oder Kühlkörper Brückengleichrichter mit 5 Steckkontakten für übliche 6,3mm Flachsteckhülsen Abmessungen: 28,5 x 25,3 x 10mm  ( siehe weitere Bilder Zeichnung )  Höhe mit Steckkontakten 21mm Bohrlochmontage (5,2mm) Hohe thermische Leitfähigkeit  Exzellentes Energie-/Leistungsverhältnis Kabelschuhhöhe: 13mm / Rohs: Ja

3Phasen Gleichrichter bis 25A bis 800V dreiphasig, Oberflächenmontage, Brückengleichrichter mit 5 Steckkontakten Dreiphasen Gleichrichter kann auch 1phasig betrieben werden  Belastbarkeit bis 25A Maximum DC output current IFSM = 360A Stossstrom ( Peak ) IFSM Sinus 10ms VRRM = 800V Max. Peak Recurrent Reverse Voltage = 800V ( VRSM 900V ) Betriebstemperaturbereich -55...+150°C Oberflächenmontage anschrauben auf Gehäuse oder Kühlkörper Brückengleichrichter mit 5 Steckkontakten für übliche 6,3mm Flachsteckhülsen Abmessungen: 28,5 x 25,3 x 10mm  ( siehe weitere Bilder Zeichnung )  Höhe mit Steckkontakten 21mm Bohrlochmontage (5,2mm) Hohe thermische Leitfähigkeit  Exzellentes Energie-/Leistungsverhältnis Kabelschuhhöhe: 13mm / Rohs: Ja
