TDA8136 2-fach 12V Spannung Präsisionsregler je 600mA

7812 Festspannungsregler mit 12V max 1A  einfache Stabilisierungs-Schaltung im TO220 Gehäuse Eingangsspannung max. bis 35Vdc / Vdrop: 2V somit Uin min. 14Vdc /Iq: = 4,6mA Belastbarkeit Ausgang: 1000mA = 1,0A gekühlt max 1,5A  kurufristiger Peak  Integr. thermische Abschaltung, kurzschlußfest Bauform: TO220 Ersetzt LM7812 / uA7812 / L7812.. / TC7812 / MC7812CTG / TS7812 / 78M12 u.v.w.m

L296 DC/DC Regler Mit nur wenigen Bauteilen ein Labornetzteil aufbauen DC/DC Schaltregler IC Baustein  Eingangsspannung bis 50VDC ( Input typisch 9-46V DC )  Ausgangsspannung per Poti einstellbar 5-40Volt DC Strombegrenzung einfach per Poti realisierbar  Strombelastbarkeit 0-4A = max 4000mA gekühlt  Temperatureinsatzbereich -40...+150°C HighLights AUSGANGSSTROM bis zu 4A  AUSGANGSSPANNUNGSBEREICH 5,1V BIS 40V DC  0 bis 100% DUTY CYCLE RANGE PRÄZISE ( +/- 2%) ON-CHIP-REFERENZ Schaltfrequenz bis 200 kHz PMIC - Spannungsregler SEHR EFFIZIENZ (BIS ZU 90%) HIGH CURRENT SWITCHING REGULATORS SEHR WENIGE EXTERNE KOMPONENTEN BAUTEILE NÖTIG  SOFTSTART TAUGLICH  RESET AUSGANG Voltage Sense Eingang für Überspannungsschutz Steuerung  STEUERSCHALTUNG AUSGANG AUCH FÜR SCR ( THYRISTOREN / TRIAC ANSTEUERUNG )  SCR-Gate Treiberausgang integriert  EINGABE FÜR REMOTE INHIBIT UND SYNCHRONUS PWM TTL - Level Remote Inhibit. Ein logischer High-Pegel an diesem Eingang deaktiviert das Gerät. INTEGRIERTE THERMISCHE ABSCHALTUNG  Mit nur wenigen Bauteilen ein Labornetzteil aufbauen ( siehe weitere Bilder oder LINK Datenblatt ) Mit zusäzlichem NPN Transistor am Ausgang auf bis auf 10A steigerbar ( siehe auch Datenblatt ) LINK DATENBLATT

SFC2723 TO100 Spannungsregler IC 2...37V DC 150mA IC für Labonetzteile Platinennetzteile usw Im TO100 / TO99 Metallgehäuse 10polig ( Durchmesser 9,4mm H: 4,7mm )  Typischer Einsatz in regelbare Netzgeräte, Labornetzteile, Netzteilplatinen in Steuerungen usw.  Regelbarere Ausgangsspannung 2..bis...37Volt DC ( siehe Schaltplan )  Mit zusätzlichem Transistor am Ausgang kann das Netzteil dann bis 10A Leistung ausgelegt werden  Ersetzt auch SFC2723AC, SFC2723AM, TDB1146, RC723, TA723, MC1723, uA723, LM723... usw.  Kann auch als Ersatzartikel für die DIP14 Ausführung verwendet werden ( Pins anpassen ! ) HIGH PRECISION VOLTAGE REGULATOR INPUT VOLTAGE UP TO 40V OUTPUT VOLTAGE ADJUSTABLE FROM 2 TO 37V Load Regulation=0,15%.  Output Currents in Excess of 10A Possible by transistors can be added to provide any desired load Adding External Transistors POSITIVE OR NEGATIVE SUPPLY OPERATION SERIES, SHUNT, SWITCHING OR FLOATING OPERATION OUTPUT CURRENT TO 150mA WITHOUT EXTERNAL PASS TRANSISTOR Pinlayout und Schaltungen siehe weitere Bilder SFC2723 ersetzt unter anderem SFC2723AC SFC2723AM LM723 uA723 TA723 RC723 LM723H Mit nur wenigen weiteren Bauteilen schnell und einfach ein solides Labornetzteil aufbauen !

LM337T Baustein für den Aufbau eines Labornetzteils - 1,2...36Volt ( Regelbare Negative Spannungsquelle )  IC Baustein für den Aufbau eines Labornetzteils mit nur wenigen weiteren Bauteilen ( siehe weitere Bilder ) Regelbares Netzteil bzw. regelbare Spannungsquelle Ladegerät usw.  Das IC ist ausgelegt für Gleichspannung ( DC )  Ausgangsspannung einstellbar über einen Bereich von Minus - 1,2 bis 37V Strombelastbarkeit kann bis zu 1,5A Laststrom betragen  wenn das Bauteil auf einen entsprechenden Kühlkörper montiert wird  Gehäuse TO220  Anwendungs-Schaltpläne Pinlayout usw. und siehe weitere Bilder  Typische Anwendungen sind mit diesem IC Baustein  Ladegerät ( Battery Charger )  Regelbares Netzgerät ( - 1,2..37V )  Current Limited Charger  Electronic Shut-down Regulator Digitally Selected Outputs Slow Turn-on xxV Regulator Current Regulator BASIC ADJUSTABLE REGULATOR Technische Daten:  Gehäuseausführung: TO220  3polig üblich  Negativer Regler ( Minus )  Eingangsspannung Bereich ( Range ):  - 5 ....  - 40V DC Ausgangsspannung ( variabel einstellbar im Bereich ) :  - 1,2 .... 37V DC Strom: 1,5A max = 1500mA  ( Peak 2,2A bis 15V Einsatz )  Wärmeleistung bei Peak bis zu 20W ( Kühlung Kühlkörpergröße beachten )  Temperature Stability 1%  Dropout Voltage in abhängigkeit der Temperatur bei max 1,5A +50°C 2,25V Temperaturbereich: 0 ... +125 °C Passendes Zubehör zum Schaltplan ( weitere Bilder ) des regelbaren Netzgerätes siehe unten im Zubehör Register  Zusatzinformation:  LM317T =  Positiver Regler ( Plus + )   + 1,2....37V  = Bst Nr 11-670-03175 LM337T = Negativer Regler ( Minus - )  - 1,2....37V = Bst Nr 11-670-03370

LM317T Baustein für den Aufbau eines Labornetzteils 1,2...36Volt ( Regelbare Spannungsquelle )  IC Baustein für den Aufbau eines Labornetzteils mit nur wenigen weiteren Bauteilen ( siehe weitere Bilder ) Regelbares Netzteil bzw. regelbare Spannungsquelle Ladegerät usw.  Das IC ist ausgelegt für Gleichspannung ( DC )  Ausgangsspannung einstellbar über einen Bereich von 1,2 bis 37V Strombelastbarkeit kann bis zu 1,5A Laststrom betragen  wenn das Bauteil auf einen entsprechenden Kühlkörper montiert wird  Gehäuse TO220  Anwendungs-Schaltpläne Pinlayout usw. und siehe weitere Bilder  Typische Anwendungen sind mit diesem IC Baustein  Ladegerät ( Battery Charger )  Regelbares Netzgerät ( 1,2..37V )  Es können auch mehrer dieser LM317T parallel verschaltet werdenz.B. 3x auf 4,5A Iout ( siehe auch Schaltplan weitere Bilder )  Current Limited Charger  Electronic Shut-down Regulator Digitally Selected Outputs Slow Turn-on xxV Regulator Current Regulator BASIC ADJUSTABLE REGULATOR Technische Daten:  Gehäuseausführung: TO220  3polig üblich  Positiver Regler ( PLUS )  Eingangsspannung Bereich ( Range ): 5 .... 40V DC Ausgangsspannung ( variabel einstellbar im Bereich ) : 1,2 .... 37V DC Strom: 1,5A max = 1500mA  ( Peak 2,2A bis 15V Einsatz )  Wärmeleistung bei Peak bis zu 20W ( Kühlung Kühlkörpergröße beachten )  Temperature Stability 1%  V-Drop in Abhängigkeit der Temperatur z.B. bei max 1,5A +50°C 2,25V und bei 1A ca. 1,95V bei 500mA 1,75V Temperaturbereich: 0 ... +125 °C Passendes Zubehör zum Schaltplan ( weitere Bilder ) des regelbaren Netzgerätes siehe unten im Zubehör Register  Zusatzinformation:  LM317T =  Positiver Regler ( Plus + )   + 1,2....37V  = Bst Nr 11-670-03175 LM337T = Negativer Regler ( Minus - )  - 1,2....37V = Bst Nr 11-670-03370

uA723 LM723 TO99 Spannungsregler IC 2...37V DC 150mA Im TO100 / TO99 Metallgehäuse 10polig ( Durchmesser 9,4mm H: 4,7mm )  Typischer Einsatz in regelbare Netzgeräte, Labornetzteile, Netzteilplatinen in Steuerungen usw.  Regelbarere Ausgangsspannung 2..bis...37Volt DC ( siehe Schaltplan )  Mit zusätzlichem Transistor am Ausgang kann das Netzteil dann bis 10A Leistung ausgelegt werden  Ersetzt auch SFC723, TA723, MC1723, uA723, LM723... usw. Kann auch als Ersatzartikel für die DIP14 Ausführung verwendet werden ( Pins anpassen ! ) HIGH PRECISION VOLTAGE REGULATOR INPUT VOLTAGE UP TO 40V OUTPUT VOLTAGE ADJUSTABLE FROM 2 TO 37V Output Currents in Excess of 10A Possible by transistors can be added to provide any desired load Adding External Transistors POSITIVE OR NEGATIVE SUPPLY OPERATION SERIES, SHUNT, SWITCHING OR FLOATING OPERATION OUTPUT CURRENT TO 150mA WITHOUT EXTERNAL PASS TRANSISTOR Pinlayout und Schaltungen siehe weitere Bilder Mit nur wenigen weiteren Bauteilen schnell und einfach ein solides Labornetzteil aufbauen !

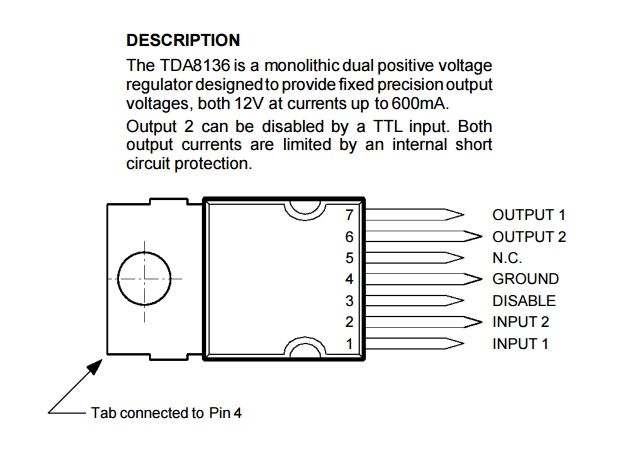

TDA8136  2-fach 12V Präsisions Spannung 2x 12V DC je 600mA Eingang bis 24V DC DUAL 12V REGULATOR WITH DISABLE INPUT Der TDA8136 ist als monolithische doppelte positive Spannung Regler entwickelt worden, Ausgang 2 kann durch einen TTL-Eingang deaktiviert werden. Beide Ausgangsströme sind durch einen internen Regelung durch einen Kurzschluss begrenzt DC Input Voltages max 24V  Ausgangsstrom 2x bis 600mA FESTER PRÄZISIONS-AUSGANG 1 SPANNUNG 12V +/- 2% Ausgangsstrom bis 600mA FESTER PRÄZISIONS-AUSGANG 2 SPANNUNG 12V +/- 2% Ausgangsstrom 2x bis 600mA AUSGANG-2 SPANNUNG DEAKTIVIERBAR DURCH TTL EINGANG  KURZSCHLUSSSCHUTZ AN BEIDEN Ausgängen  LOW DROP OUT 1,5 V bei 400 mA  Pinlayout siehe weitere Bilder  Ähniche Regler IC siehe unten unter Register Ähnliche Artikel
