2N1793 Thyristor 80A Schraubgehäuse SCR TO208AD TO83

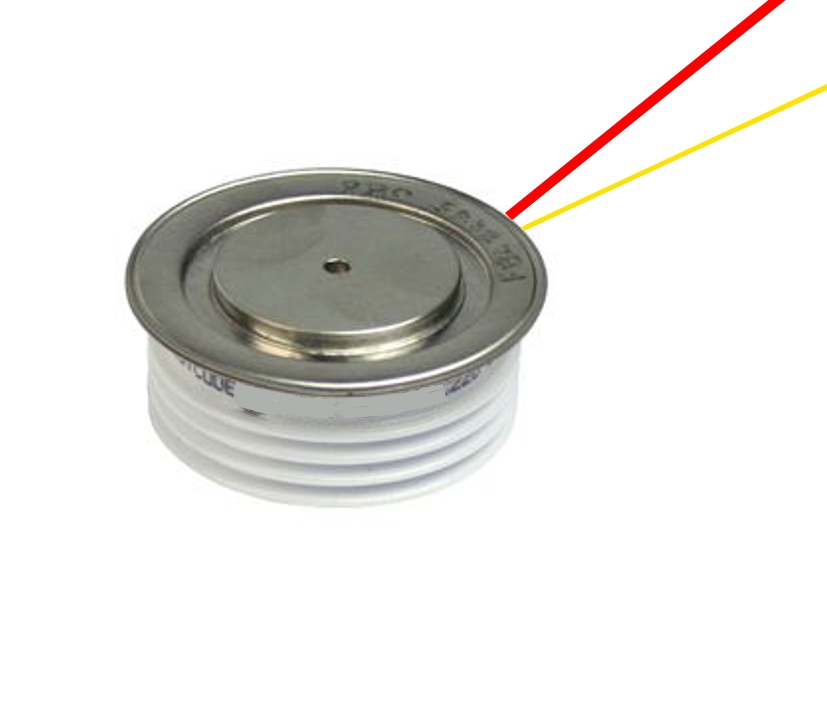

Hochleistungsthyristor in Scheibenform von Siemens  abgekündigtes Ersatzteil Technische Daten: max 200Amp 600V Igt 235mA Abmessungen oben 41,5mm / Unten 36,2mm / Stärke 13,8mm Hauptkontakte AK oben und unten .. durch einklemmen Zusätzlich sind noch 2 Litzenkabel Gelb ( Gate ) und Rot( Kathode ) angebracht Länge der Litzenkabel ca. 200mm mit 4,8mm Steckschuh Auslauftype ideal für Reparaturen oder Experiment

SKKT25/08D Thyristormodul bis 40A 800V Regelbaren Gleichstrom für Netzteile Power Supplys   DC Motor Control Softstart AC Motor Soft Start Funktion Dimmer Hochleistungsdimmer, Dimmerpack etc.  Professional light dimming ( Studio, Theater, Bühne usw. ) Power converter / Lighting and temperature control /  Test- Steuerschaltungen / Experimentierschaltungen / Schule Versuch etc. Typischer Einsatz 12V 24V 36V 48V 110V 115V 230V 380V 400V 440V AC Hohe Dauerstromfähigkeit 40A bis 42A RMS Hohe Strossstromfestigkeit bis 400A Hohe thermische Leitfähigkeit Exzellentes Energie-/Leistungsverhältnis Technische Daten:  Semikron 2fach Thyristormodul / Thyristor / Diode Modules / SCR Bridge  Urrm = Max. Peak Recurrent Reverse Voltage bis 800V  Itrms = 40A maximum value for continous operation ( Maximalwert für Dauerbetrieb )  I = Irms = 42A = RMS forward current Tcase=85 °C  I = Durchlassstrom effektiv 40A (Id=38/42A 45°C)  I = ITSM = 400A 10ms = max. forward surge current Ansteuerung der Gates  Igt = IGT = Gate Trigger Vurrent Igate = min 150mA  Vgt = VGT = Gate Trigger Voltage = min 3V ( 25°C)  Vgd = VGD = Gate non Trigger Voltage = 0,25V  TGD = 1usekunde ( sehr schnell ) Isolationspannung: 3600 1sek ac 50Hz / 3000V 50Hz 1min  Gehäues: Industry standard outline SEMIPACK-1 Gehäuse A5 = (93x20x30)  Abmessungen: B:20mm L:93mm H:30mm ( Siehe Zeichnung )   Mit nur wenigen Bauteilen einen Dimmerpack, Hochleistungs-Motoregler aufbauen z.B. mit Treiber IC TCA785 oder

SKKT26/08D Thyristormodul bis 50A 800V Regelbaren Gleichstrom für Netzteile Power Supplys   DC Motor Control Softstart AC Motor Soft Start Funktion Dimmer Hochleistungsdimmer, Dimmerpack etc.  Professional light dimming ( Studio, Theater, Bühne usw. ) Power converter / Lighting and temperature control /  Test- Steuerschaltungen / Experimentierschaltungen / Schule Versuch etc. Typischer Einsatz 12V 24V 36V 48V 110V 115V 230V 380V 400V 440V AC Hohe Dauerstromfähigkeit 50A bis 52A RMS Hohe Strossstromfestigkeit bis 470A Hohe thermische Leitfähigkeit Exzellentes Energie-/Leistungsverhältnis Technische Daten:  Semikron 2fach Thyristormodul / Thyristor / Diode Modules / SCR Bridge  Urrm = Max. Peak Recurrent Reverse Voltage bis 800V  Itrms = 50A maximum value for continous operation ( Maximalwert für Dauerbetrieb )  I = Irms = 52A = RMS forward current Tcase=85 °C  I = Durchlassstrom effektiv 58A / 77A (Id=38/50A 45°C)  I = ITSM = 470A 10ms = max. forward surge current Ansteuerung der Gates  Igt = IGT = Gate Trigger Vurrent Igate = min 150mA  Vgt = VGT = Gate Trigger Voltage = min 3V ( 25°C)  Vgd = VGD = Gate non Trigger Voltage = 0,25V  TGD = 1usekunde ( sehr schnell ) Isolationspannung: 3600 1sek ac 50Hz / 3000V 50Hz 1min  Gehäues: Industry standard outline SEMIPACK-1 Gehäuse A5 = (93x20x30)  Abmessungen: B:20mm L:93mm H:30mm ( Siehe Zeichnung )  Mit nur wenigen Bauteilen einen Dimmerpack, Hochleistungs-Motoregler aufbauen z.B. mit Treiber IC TCA785 oder

BTA40-600 TRIAC bis 40A 600V   Hochstrom Triac  Belatbarkeit max 40A Vdrm 600V / Vrrm = 800V Ig Gatestrom max 50mA z.B.VD = 12V = RL 33ohm Igt1 = 50ma max 100mA  Typischer Einsatz Steuerungsplatine, Heizungsteuerungen, Motorsteuerungen, Lichsteuergeräte, Magnetschalter Ersetzt in den meisten Fällen auch BTA25 Serie

60A Schraubthyristor TO208 800V bis 60A Ideal für Reparatur von Ladegeräten z.B. von Bosch u.a. Ladeschaltungen, Gleichspannungsreglern, Licht- und Motorensteuerungen usw. Ersetzt viele Typen selbe Bauform z.B. auch 16RIA Serie .. uvwm.CS35-08 go3 Thyristor Schraubthyristor 800V 60A SCR TO208 TO65Technische Daten: max.VDRM = 800V / IT max 64A ( 85°C ) / Peak ITrms: 120A / ITSM = 1000A Gate = IGate = IGT max 110mA / VGT : 3.0V / Max Hold Current 200mA Switching Time : 1,5us = ON / 150usek = OFF TO208 Schraubgehäuse 6,35mm 28UNFDurchmesser Gewinde 7,2mm  SW: 17Anode am GehäuseAbmessungen siehe unter Abbildung 2* abgekündigtes Ersatzteil solange Vorrat reicht !
