Q4008L Triac TO220 8A 400V Ig 50mA L = Isoliert

TXC10H60  Triac TO220  4A 600V Ig 25mA ohne Diac  Ig = 25mA Universal  Pinlayout siehe auch weitere Bilder !  V (DRM) Max. Rep.Pk.Off Volt.= 600V I (T(RMS)) Max. On-State Cur.= 4.0A @Temp. (Test Condintion)= 90°C I (TSM) Max. = 40A I (GT) Max. = 25mA V (GT) Max. = 2.0V I (H) Max. Holding Current = 25mA I (D) Max. Leakage Current = 400uA @Temp. (Test Condition) = 115°C V (T) Max. = 3.5V @ I (T)(Test Condition) = 12A

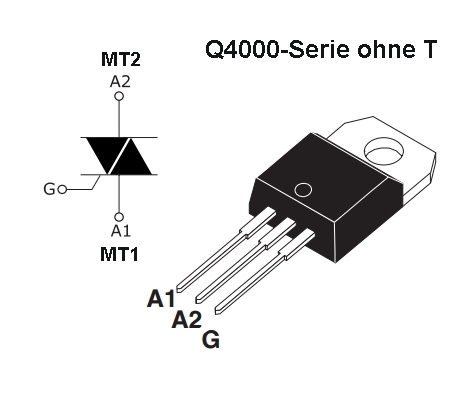

Q4006L4 Triac TO220 isoliert 400V 6A Ig = 25mA Universal  Bezeichnung: Q4006L4 = Q40 = 400V / 06 = 6A / L: TO220 Isolated / T = Triggerdiode = Diac 33-43V Kennung z.B. L4 =  4 = 25mA / 5 = 50mA / Sensitiv Serie = 6 = 5mA / 8 = 10mA  Pinlayout siehe auch weitere Bilder !  Bezeichnung ohne T = ohne Triggerdiode = ohne Diac  Gate Turn-On Voltage (Vgt): 2.5V Peak Off-State Voltage(Vdrm): 400V On-State Current (It): 6.0A Gate Current (Igt): 25mA ( 0,025A ) Universal Typical Voltage Change over Time (dV/dT): 175V/µs The L-package has an isolation rating of 2500VRMS

Q4008L Triac TO220 isoliert 400V 8A Ig = 50mA Universal  Bezeichnung: Q4008L = Q40 = 400V / 08 = 8A / L: TO220 Isolated / T = Triggerdiode = Diac 33-43V Pinlayout siehe auch weitere Bilder !  Bezeichnung ohne T = ohne Triggerdiode = ohne Diac  Gate Turn-On Voltage (Vgt): 2.5V Peak Off-State Voltage(Vdrm): 400V On-State Current (It): 8.0A Gate Current (Igt): 50mA ( 0,050A ) Universal Typical Voltage Change over Time (dV/dT): 175V/µs The L-package has an isolation rating of 2500VRMS

Q4015LT Triac TO220 bis 400V 15A Ig mit Diac Q4015LT Triac TO220 bis 400V 15A Ig Universal mit Diac = Triggerdiode Bezeichnung: Q4015LT = Q40 = 400V / 15 = 15A / L: TO220 Isolated / T = Triggerdiode = Diac 33-43V Pinlayout siehe auch weitere Bilder !  Bezeichnung mit T = mit Triggerdiode = Diac Gate Turn-On Voltage (Vgt): 2.5V Peak Off-State Voltage(Vdrm): 400V On-State Current (It): 15A Gate Current (Igt): ?? Universal Typical Voltage Change over Time (dV/dT): 175V/µs The L-package has an isolation rating of 2500VRMS

Q4010LT Triac TO220 bis 400V 10A Ig Universal  Bezeichnung: Q4010LT = Q40 = 400V / 10 = 10A / L: TO220 Isolated / T = Triggerdiode = Diac 33-43V Pinlayout siehe auch weitere Bilder !  Bezeichnung mit T = mit Triggerdiode = Diac  Gate Turn-On Voltage (Vgt): 2.5V Peak Off-State Voltage(Vdrm): 400V On-State Current (It): 10.0A Gate Current (Igt):  Universal Typical Voltage Change over Time (dV/dT): 175V/µs The L-package has an isolation rating of 2500VRMS
