230V Lüfter 92x92x25mm 15W ALU-Druckguss 50cbm Steckkontakt

92x92mm Lüfterhalterung z.B. für Prozesswärmeabfuhr also ein Lüfterhalter Lüfteradapter Lüfterbefestigung für 92x92mm Lüfter Der Lüfteraufsatz Fan-Duct ist zur direkten Prozessorwärmeabfuhr z.B. über das Seitenteil von Gehäuse aller Art geeignet Es ist in der Tiefe variabel einstellbar. 67-98mm Abmessungen: 92x92mm Lüfterseite und andere ovale Seite 110x150mm 2-teilige Einheit aus Kunststoff Lieferung ohne Lüfter aus der Darstellung + dies dient nur der Darstellung !

Motorregler für induktive Lasten für 230V max. 1200W bzw. 600W bei 110-120V. Regelt über ein Potentiometer Motoren aller Art; auch Lüfter, Bohrmaschinen, Standbohrmaschinen, Motoren aller Art. Natürlich auch Glühlampen und Heizungen usw. Dimmermodul bzw. Drehzahlregler für div. Anwendungen. Betriebsspannung: 230V (110-240V AC). Max Strombelastbarkeit: 6 Ampere (3A Dauerleistung) Das entspricht bei 230V = 1200W bzw. 600Watt bei 110VAC Technische Daten: zulässige Betriebsspannungen: 230Vac (110-240V 50/60Hz) Max. Strombelastbarkeit: 6A (Dauerleistung: 3A). Das entspricht bei 230V maximal 1200 Watt bzw. Dauerleistung 600 Watt oder bei 110Vac maximal 600 Watt bzw. Dauerleistung 300 Watt Einschaltdauer: 100 % bei 3A bzw. 20 % (max. 3 Min.) bei 6A Phasen-Anschnittsteuerung mit einem Triac Regelung: über ein fest angeschlossenes Drehpotentiometer 470K LIN Poti anbei wie in Abbildung (fest angeschlossen) Lasten: für ohmsche oder induktive Lasten Maße: ca. 61 x 35 x 23mm Als Erweiterungsmodul ist lieferbar M150 das ist ein DC oder Puls Konverter ( Nr 92-477-00480 ) siehe unten im Zubehör Register.  Damit kann statt über das Poti mit Steuerspannungen oder Digitalsignalen geregelt werden. Lieferbares Zubehör: Zusatzmodul DC und Puls Konverter M150. Wenn dieses Modul vorgeschaltet wird, dann kann das Dimmermodul M012 auch mit Steuerspannungen angesteuert werden (1...5 V= oder 3...12 V= oder 6...24 V=) oder auch mit TTL-Impulsen (jeweils wahlweise).    Es handelt sich um eine Phasen-Anschnittsteuerung mit einem Triac. Durch Drehen am angeschlossenen Potentiometer wird die Last zwischen Null und bis ca. 90% Leistung geregelt.  Mit diesem Modul (Phasen-Anschnittsteuerung) können nur ohmsche oder induktive Verbraucher wie z.B. Heizungen oderUniversalmotoren (mit Kohleschleifern) angeschlossen werden. Verbraucher (z.B. Bohrmaschinen) mit einer bereits werksseitigvorgeschalteten Elektronik (Bohrmaschinen mit eingebauter Elektronik) können nicht geregelt werden.Ebenso können keine Leuchtstofflampen, Stromsparlampen, Quarzlampen und andere elektronische Verbraucher (Netzteile,Verstärker usw.) geregelt werden. Andere Motoren wie z.B. Synchron-Motoren, Asynchron-Motoren, Motoren mit Anlaufkondensator können normalerweise nicht geregelt werden, weil hier die Drehzahl nicht von der zugeführten Betriebsleistung, sondern von der Netzfrequenz abhängt (50Hz). In vielen Fällen (je nach Bauart der Motoren und der mechanischen Last) geht das aber trotzdem, so dass wir hier keine verbindliche Aussage treffen können (muss ausprobiert werden). Der beiliegende Drehknopf wird auf die Potentiometerachse gesteckt. Wichtig: Je nach Belastung erwärmt sich das Modul während des Betriebs. Es muss daher an einer gut belüfteten Stelle eingebaut werden. Falscher Anschluss, Kurschluss oder Überlastung im Laststromkreis, zu hohe Betriebsspannung (> 240 V/AC) oder Überhitzung (keine ausreichende Belüftung) führen zur sofortigen Zerstörung des Moduls. Da jedes Modul vor dem Versand sorgfältig auf Funktion geprüft wurde, ist ein Kulanzersatz nicht möglich!

Lüftergitter für 92x92mm Lüfter Abdeckung und Fingerschutzgitter aus schwarzem ABS-Kunststoff sehr schönes Design Abstand zwischen den Ringen ca. 4mm Aussenabmessungen: 92,2 x 92,2mm Bauhöhe ca.: 7,3mm Bef.Bohrungen: 4,5mm für Linsenkopfschrauben Bohrlochabstand: 82,5 x 82,5mm  Optional erhältlich ( siehe auch im Zubehör Register )  Bst Nr 94-795-01492 = Luftfilter für 92x92mm Lüfter  Bst Nr 94-795-00980 = Befestigungsnippel für Lüftergitter, schwingungsdämpfende Lüfterbefestigung ohne Schrauben Bst Nr 94-795-00960 = Befestigungsnippel für Lüftergitter, schwingungsdämpfende Lüfterbefestigung ohne Schrauben

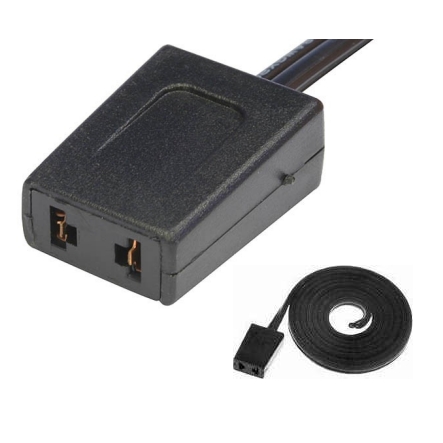

Lüfterkabel Zweiadrige, kunststoffumspritzte Zwillingslitze Farbe: schwarz, mit angespritzter zweipoliger Flachsteckdose geeignet für SUNON-Lüfter mit Flachsteckanschluss (2,8 x 0,5mm) Steckerbreite 15,65mm / Stärke: 7,5mm  Kontaktbreite Mitte zur Mitte: 8mm Kabellänge 100cm  RoHS-konform

Lüftergitter für 92x92mm Lüfter Schutzgitter aus Metall Lüfterschutz, Schutzgitter, Fingerschutz fü Lüfter zum aufschrauben   Materialstärke: 1,6mm Lochabstand 82,5 x 82,5mm  Aussenabmessungen: 92 x 92mm  Aufbauhöhe: 5,0mm  Äußerster Kreisdurchmesser ca. 89,5mm Siehe auch Zeichnung weitere Bilder !
