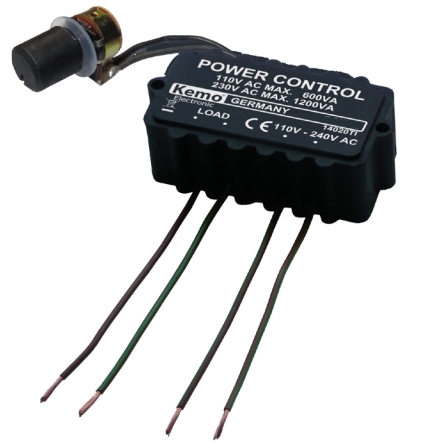

Motorregler für 230V bis 1200W Lüfterregler Dimmer Drehzahl
Artikelnummer: 92-477-00181
Produktinformationen "Motorregler für 230V bis 1200W Lüfterregler Dimmer Drehzahl"
Motorregler für induktive Lasten für 230V max. 1200W bzw. 600W bei 110-120V. Regelt über ein Potentiometer Motoren aller Art; auch Lüfter, Bohrmaschinen, Standbohrmaschinen, Motoren aller Art. Natürlich auch Glühlampen und Heizungen usw. Dimmermodul bzw. Drehzahlregler für div. Anwendungen.
- Betriebsspannung: 230V (110-240V AC).
- Max Strombelastbarkeit: 6 Ampere (3A Dauerleistung)
- Das entspricht bei 230V = 1200W bzw. 600Watt bei 110VAC
Technische Daten:
- zulässige Betriebsspannungen: 230Vac (110-240V 50/60Hz)
- Max. Strombelastbarkeit: 6A (Dauerleistung: 3A).
- Das entspricht bei 230V maximal 1200 Watt bzw. Dauerleistung 600 Watt
- oder bei 110Vac maximal 600 Watt bzw. Dauerleistung 300 Watt
- Einschaltdauer: 100 % bei 3A bzw. 20 % (max. 3 Min.) bei 6A
- Phasen-Anschnittsteuerung mit einem Triac

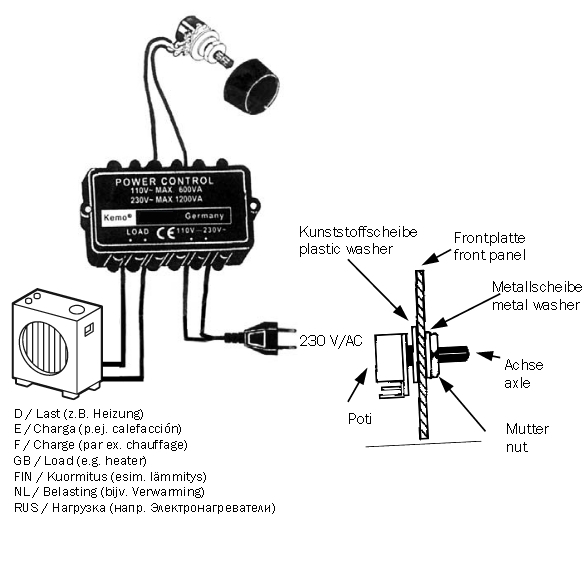

- Regelung: über ein fest angeschlossenes Drehpotentiometer
- 470K LIN Poti anbei wie in Abbildung (fest angeschlossen)
- Lasten: für ohmsche oder induktive Lasten
- Maße: ca. 61 x 35 x 23mm
Als Erweiterungsmodul ist lieferbar M150 das ist ein DC oder Puls Konverter ( Nr 92-477-00480 ) siehe unten im Zubehör Register. Damit kann statt über das Poti mit Steuerspannungen oder Digitalsignalen geregelt werden.
Lieferbares Zubehör: Zusatzmodul DC und Puls Konverter M150. Wenn dieses Modul vorgeschaltet wird, dann kann das Dimmermodul M012 auch mit Steuerspannungen
angesteuert werden (1...5 V= oder 3...12 V= oder 6...24 V=) oder auch mit TTL-Impulsen (jeweils wahlweise).
Es handelt sich um eine Phasen-Anschnittsteuerung mit einem Triac. Durch Drehen am angeschlossenen Potentiometer wird die Last zwischen Null und bis ca. 90% Leistung geregelt.
Mit diesem Modul (Phasen-Anschnittsteuerung) können nur ohmsche oder induktive Verbraucher wie z.B. Heizungen oder
Universalmotoren (mit Kohleschleifern) angeschlossen werden. Verbraucher (z.B. Bohrmaschinen) mit einer bereits werksseitig
vorgeschalteten Elektronik (Bohrmaschinen mit eingebauter Elektronik) können nicht geregelt werden.
Ebenso können keine Leuchtstofflampen, Stromsparlampen, Quarzlampen und andere elektronische Verbraucher (Netzteile,
Verstärker usw.) geregelt werden. Andere Motoren wie z.B. Synchron-Motoren, Asynchron-Motoren, Motoren mit Anlaufkondensator können normalerweise nicht geregelt werden, weil hier die Drehzahl nicht von der zugeführten Betriebsleistung, sondern von der Netzfrequenz abhängt (50Hz). In vielen Fällen (je nach Bauart der Motoren und der mechanischen Last) geht das aber trotzdem, so dass wir hier keine verbindliche Aussage treffen können (muss ausprobiert werden). Der beiliegende Drehknopf wird auf die Potentiometerachse gesteckt. Wichtig: Je nach Belastung erwärmt sich das Modul während des Betriebs. Es muss daher an einer gut belüfteten Stelle eingebaut werden. Falscher Anschluss, Kurschluss oder Überlastung im Laststromkreis, zu hohe Betriebsspannung (> 240 V/AC) oder Überhitzung (keine ausreichende Belüftung) führen zur sofortigen Zerstörung des Moduls. Da jedes Modul vor dem Versand sorgfältig auf Funktion geprüft wurde, ist ein Kulanzersatz nicht möglich!
Anmelden
12. April 2016 19:52
Ich bin mit HENRI sehr zufrieden. Der Artikel paßt und ist ok.
Dabnke für den freundlichen Service und für alles.
Ähnliche Artikel
%
Lüfterregelung für 12V Lüfter bis 5Watt Leistung max 400mA
12V Lüfterregelung Lüftersteuerung. Diese preiswerte Lüftersteuerung eignet sich zur temperaturabhängigen Drehzahlregelung von Gleichspannungslüfter mit 12Volt DC und einer maximalen Stromversorgung von bis zu 0,4A = 400mA d.h. Lüfter bis max. 4,8 Watt. Probleme mit Lüftergeräusche bzw. störende Geräte können somit einfach beseitigt werden. Ideal in Verbindung mit PC-Netzteilen, Digitalrecordern, Verstärkern etc. Also alle Geräte mit 12V Lüftern bis 5W Leistung usw. Die Lüfterdrehzahl wird auf ca. 30% reduziert, die NTC Fühlerpille sollte im Luftstrom des Lüfters montiert werden, sollte das Gerät eine höhere Temperatur entwickeln passt sich automatische die Lüfterdrehzahl an bis auf maximimum wenn das Gerät z.B. im Sommer zu warm würde. Durch die kleine und flache Bauform ist dieses Modul universell verwendbar Lieferung erfolgt als SMD-Fertigbaustein mit Temperatursensor Anschlüsse erfolgen über Lötpads siehe weitere Bilder temperaturgeführte Steuerung für DC-Lüfter an 12V Nennspannung zur Minderung des Lüftergeräusches mit NTC als Temperaturfühler für Montage an temperatursensibler Stelle geeignet Befestigung mittels Schraube oder Kabelbinder Befestigung als Kühlfahne ausgelegt Transistor-Linearregelung Betriebsspannung: 12V DC Gleichspannung Belastbarkeit bis max 400mA = 0,4A Lüfterleistung max. 4,8W Ausgangsspannungsbereich, ca.: 5,5...11,4V Spannungsabfall: 0,6V max Spannung am Lüfter bei 48-50°C siehe Regelkurve Abmessunge ca. 42x 8 x 5mm
5,75 €* 7,95 €* (27.67% gespart)
Tipp

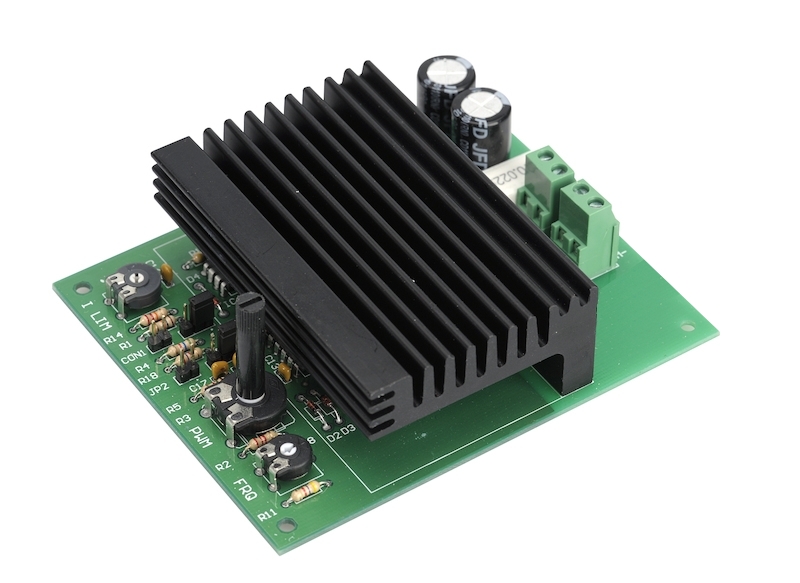

LED Dimmer Motorregler 12V 24V bis 10A 240W 0-10V Lüfterregler Dimmer Drehzahl
LED Dimmer oder auch als Motorregler für induktive Lasten für 12V oder 24V Motoren oder auch LEDs bis max. 240W Betriebsspannung: 12V DC oder 24V DC Max Strombelastbarkeit: 10Ampere (10A Dauerleistung) Das entspricht bei 12V = 120W bzw. bei 24V 240W Universell verwendbar als Motorregler oder LED Dimmer Drehzahlsteller zur stufenlosen Drehzahlverstellung von DC-Motoren oder Niedervoltlampen. Die Drehzahlregelung erfolgt über ein internen oder externes Poti oder externe Spannung von 0 - 5V/DC Dimmer für LEDs und LED Module (PWM) mit externem Drehregler. Hochleistungs Dimmer für LEDs und LED Module bis max. 10A Eingang: 10-24V. Für fast alle LEDs und LED Leisten und LED Module geeignet. Für viele Anwendungen der Beleuchtungstechnik ist es erforderlich, die Helligkeit der Leuchtmittel präzise einzustellen. Anwendung: LED Beleuchtung, Gleichstrom-Motoren, Modellautos, Scheibenwischermotoren, Niedervoltlampen sowie für Elektrowerkzeuge. Aufgrund der Puls-Breitensteuerung, die mit einer einstellbaren Frequenz zwischen 5 kHz und ca. 20 kHz arbeitet, bleibt die Verlustleistung selbst bei niedrigen Drehzahlen gering. Ausgangsstrombegrenzung von 0 bis 10 A stufenlos einstellbar. PWM-MOSFET-Endstufe. Dieses PWM-Modul ermöglicht in Kombination mit Standardstromversorgungen u. A. das Dimmen von Leuchtdioden. Dieser Dimmer bietet zwei verschiedene Ansteuerungsmöglichkeiten: Die Einstellung der Pulsweite kann mittels der Steuerspannung oder eines externen oder internen Potentiometers ( 0-5V) erfolgen. Bei Ansteuerung 0-5V: Bei dieser Betriebsart wird die Helligkeit der LEDs mittels Steuerspannung (0-5 V) geregelt. Diese Steuerspannung muss zugeführt werden. Oder Potentiometer-Regelung: Durch den Anschluss eines Potentiometers (10 kOhm) kann die Helligkeit der LEDs bzw. die Drehzahl des Motors geregelt werden (siehe Schaltbild). Drehzahlsteller zur stufenlosen Drehzahlverstellung von DC Motoren oder Niedervoltlampen. Die Drehzahlregelung erfolgt über ein internen oder externes Poti oder externe Spannung von 0-5V oder 0-10V DC Technische Daten: Betriebsspannung: 12...24 Volt DC max. Belastbarkeit: 10 Ampere Strombegrenzung: einstellbar von 0 – 10 A Leistung bei 24V DC bis 240W / bei 12V DC 120Watt Kurzschlussfest: kurzzeitig Anschluss über Schraubklemmen Steuerspannung: 0..5 VDC, je nach Konfiguration 0...10V Drehzahleinstellung: 0 – 100 % über Poti oder 0 ...5V DC Schaltfrequenz: 5 kHz ... 20 kHz Abmessungen: 110 x 90 x 30 mm Lieferung Anleitung und Fertigmodul
39,95 €*

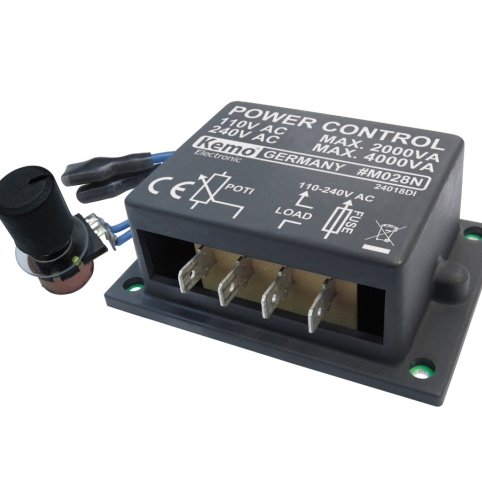

Dimmer Modul Leistungsregler 230V 2600W M028 Lüfterregler Drehzahl
Zum Regeln von ohmschen + induktiven Lasten z.B. Motoren, Lüfter, Lampen, Heizungen, usw., wenn diese im Phasenanschnitt geregelt werden können Technische Daten: Betriebsspannung: 110 - 240 V/AC Belastbarkeit: bei 110 V/AC max. 1320 VA und bei 230 V/AC max. 2600 VA Max. Belastung: 10A bei Montage auf einen optionalen Kühlkörper z.B. 8-891-00530 Regelung Phasenanschnitt Anschließbare Lasten ohmsche + induktive Lasten (siehe Schaltungsbeschreibung) Erforderliches Poti 470-kOhm (siehe Zubehör) Maße: 60 x 57 x 20mm Optionales Zusatzmodul erhältlich siehe unten im Zubehör Register ( M150 = 92-477-00480 ) = DC und Puls Converter: Wenn dieses Modul vorgeschaltet wird, dann kann Modul auch mit Steuerspannungen angesteuert werden (1-5VDC oder 3-12VDC oder 6-24VDC) oder auch mit TTL-Impulsen (jeweils wahlweise). passendes Zubehör wie Poti (Regler), Kühlkörper, Netzfilter etc. siehe im Zubehör-Register
19,75 €*
Dimmer Modul Leistungsregler 230V 4000W Motorregler Lüfterregler
Universal Motorregler bis 4KW Leistung 4000W verwendbar auch als Lüftersteuerung, Dimmer, Leistungsregler, Motoren, Sägen, Bohrmaschinen, Lampen, E-Heizungen usw. Zum Regeln von ohmschen und induktiven Lasten z.B. Motoren, Lüfter, E-Heizung, Lampen usw. wenn diese im Phasenanschnitt geregelt werden können Technische Daten: Anschließbare Lasten: Ohmsche (Lampen) und induktive Lasten ( Motoren Lüfter.. ) Betriebsspannung: 230VAC typisch (110-240VAC) Belastbarkeit: bei 230VAC max. 4000VA = 4KW bei 110VAC max. 2000VA Belastung: max. 18 A bei Montage auf einen Kühlkörper Ohne zusätzlichen Kühlkörper max. ( 1400W = 1,4KW ca 6A bei 230VAC ) Mit zusätzlichen Kühlkörper max. ( 1400...4000W = 4KW ca. 6-18A bei 230VAC ) optional erhältlicher Kühlkörper z.B. Bst Nr 8-891-00530 oder 8-890-00250 ( siehe im Zuberhör ) Kurzfristiger Spitzenstrom max. 25A 10Sek. Kühlblech muss isoliert sein keine galvanische Trennung Regelung Phasenanschnitt Poti = Regler = 470-kOhm mit Knopf inklusive Abmessungen des Moduls: 87 x 60 x 33mm Das Modul ist fertig aufgebaut und sofort Betriebsbereit Lieferumfang: Modul, Poti kurzem Kabel und Knopf, Anleitung deutsch Zusatzinformationen um Reglermodul: Es handelt sich um eine Phasen-Anschnittsteuerung. Damit können elektrische Lasten geregelt werden wie z.B. Elektromotoren mit Kohle-Kollektor-Motoren, Heizungen, Rüttelmagnete, Lötkolben, Halogenlampen usw. Nicht geregelt werden können Lasten, die bereits eine eingebaute Regelelektronik haben sowie Energie-Sparlampen, Leuchtstofflampen, und bedingt Spaltpolmotoren. Die Drehzahl von Spaltpolmotoren (Synchronmotoren) und von Motoren mit Anlaufkondensator können manchmal auch mit dem Leistungsregler geregelt werden, wie uns Kunden berichtet haben. Das hängt vermutlich von der jeweiligen Bauart ab. Unsere Aussage ist daher: es muss im jeweiligen Einzelfall ausprobiert werden, generell können wir diese Funktion nicht zusagen. Aufbauanweisung: Das Modul muss so eingebaut werden, dass es gut belüftet ist (es wird im Betrieb warm) und nicht berührt werden kann (offenliegende spannungsführende Steckkontakte). Bei größeren Belastungen (6 A - 18 A) sollte das Modul mit der Metall-Grundplatte des Moduls plan auf eine kühlende Unterlage ( am Besten ein Kühlkörper Nr 8-891-00530 ) geschraubt werden. Der Kühlkörper muss so dimensioniert sein, dass die Metall-Grundplatte des Moduls nicht über 50°C heiß wird im Betrieb. Für Voll-Last (18 A) empfehlen wir einen Rippenkühlkörper mit den Mindestmaßen von ca. 100 x 100 x 20mm. Bei geringeren Belastungen kann der Kühlkörper entsprechend kleiner sein. Das Modul wird gemäß Anschlusszeichnung angeschlossen. Das beiliegende Potentiometer wird per Steckkontakt mit dem Modul verbunden. Bitte beachten Sie in jedem Fall die VDE-Sicherheitsbestimmungen (z.B. vorgeschaltete Sicherungen, Zugentlastern an den Kabeln, Berührungsschutz an allen spannungsführenden Teilen. Feuersicherer Einbau, so dass bei Brandentstehung oder Überhitzung kein Schaden entstehen kann usw.). Erhältliches optionales Zubehör wie folgt erhältlich : Bst-Nr 92-477-00480 = Optionales Zusatzmodul erhältlich siehe unten im Zubehör-Register ( M150 ) Dies ist ein DC und Puls Converter: Wenn dieses Modul vorgeschaltet wird, dann kann Modul auch mit Steuerspannungen angesteuert werden (1-5VDC oder 3-12VDC oder 6-24VDC) oder auch mit TTL-Impulsen (jeweils wahlweise). Optional erhältlicher Kühlkörper je nach Einbauart : Bst-Nr 8-891-00530 = Kühlkörper Rippenk. 115x100x63mm ALU Schwarz oder Bst-Nr 8-890-00250 = Kühlkörper flacher Rippenk. 175x75x28mm ALU Schwarz ( siehe weitere Bilder und im Zubehör-Register ) Optional sind für die Kontakte .. Steckschuhe erhältlich : Bst-Nr 45-821-01070 = Kabelschuh Sortiment 1200-tlg. mit 18-Sorten diverse Bst-Nr 45-821-04250 = Flachsteckhülsen 6,3mm *100-Pack* Rot vollisoliert für Kabel 0,5.1,5qmm Bst-Nr 45-821-04260 = Flachsteckhülsen 6,3mm *100-Pack* Blau vollisoliert für Kabel 1,5..2,5qmm Bst-Nr 45-821-00545 = Flachsteckhülsen 6.3mm *100-Pack* BLANK vernickelt für Kabel bis 2,5qmm Optional sind Wandverteiler AP-Gehäuse für den sicheren Einbau und Betrieb erhältlich : Bst-Nr 52-625-01820 = Verteilerkasten Wandgeh. AK03 mit 150 x 100 x 96mm Bst-Nr 52-625-01810 = Verteilerkasten Wandgeh. AK05 mit 200 x 125 x 120mm Optional sind hierzu erhältlich Hutschiene und Hutschienenklemmen für die sichere Verdrahtung : Bst-Nr 42-691-00010 = Hutschiene 500mm B:35mm / H: 7,5mm -gelocht- Bst-Nr 42-691-00030 = Hutschiene 500mm B:35mm / H: 7,5mm -ungelocht- Bst-Nr 39-798-00170 = Klemme Phoenix UK-5 Sich.Klemme B: 6,2mm Schwarz Bst-Nr 39-798-00220 = Klemme Phoenix UK-5 Durchgang B: 6,2mm Schwarz Bst-Nr 39-798-00160 = Klemme Phoenix UK-5 Durchgang B: 6,2mm BLAU Bst-Nr 39-798-00120 = Klemme Phoenix UK-5 Durchgang B: 6,2mm GRAU Bst-Nr 39-798-00150 = Klemme Phoenix UK-5 Durchgang B: 6,2mm PE Bst-Nr 39-798-00250 = UK-E Endklammer-Halter Bst-Nr 39-798-00210 = Klemmenmarkierung ZB6 Breite: 6,2mm Optional erhältlicher Entstörfilter ( SIFI ) je nach verwendeter Leistung z.B. Bst-Nr 35-656-00720 = Netzfilter bis 6,5A = für Lasten bis 1495VA Bst-Nr 29-750-00510 = Netzfilter bis 4,0A = für Lasten bis 920VA Bst-Nr 35-656-00540 = Netzfilter bis 10A = für Lasten bis 2300VA Bst-Nr 35-656-00550 = Netzfilter bis 16A = für Lasten bis 3680VA Bst-Nr 35-656-00560 = Netzfilter bis 20A = für Lasten bis 4000VA Optional sind auch Sicherungshalter je nach Ausführung und Einbauart erhältlich Bst-Nr 31-843-00001 = Sich.Halter für 5x20mm Fuse für den Gehäuseeinbau mit Schraubkappe Bst-Nr 31-843-00007 = Sich.Halter für 5x20mm Fuse Kabelsicherungshalter mit Bajonettkopf Bst-Nr 31-843-00200 = Sich.Halter für 5x20mm zum anschrauben offene Ausf. Flach mit Lötösen seitlich Sicherungen hierzu passend wie folgt Bst-Nr 31-842-00059 = 6.3A 250V T 5x20mm Glassicherung bis ca. 1400W Bst-Nr 31-842-00063 = 8A 250V T 5x20mm Glassicherung bis ca. 1840W Bst-Nr 31-842-00066 = 10A 250V T 5x20mm Glassicherung bis ca. 2300W Bst-Nr 31-842-00193 = 12A 250V T 5x20mm Glassicherung bis ca. 2900W Bst-Nr 31-842-00069 = 16A 250V T 5x20mm Glassicherung bis ca. 3680W
28,90 €*
Zubehör
Netzfilter 10A 250V SIFI Entstör-Filter 2x0,4mH+2x0,015uF+2x 2,2nF EMV EMI RFI Filter
Netzfilter mit XY Entstörkondensator mit Induktivität, Netzfilter, Entstörfilter, Bauform Aufbau mit 5x 6,3mm Steckkontakten. 2 Leiter-Filter für 1-Phasen-Systeme, im Metallgehäuse vergossen, mit stirnseitigen Befestigungslaschen Typischer Einsatz des Netzfilters Entstörung RF Unterdrückung und sauberes Netz für Baugruppen und Stromnetz Schaltnetzteile Switch-mode power supplies Ladegeräte Switch-mode power supplies Schaltungen Steuerung aus der Industrie electronic Motorsteuerungen Triacsteuerungen Regler usw. Lichtsteuerung LED PWM Triac- Thyristor Steuerungen Universal line filter for standard applications Suitable for use in equipment according to IEC/UL 60950 Telekommunikations Anwendungen Data Systems u.v.w.m. Anschluss über 6,3mm Flachsteckhülsen eiderseitige Flachstecker 6,3 x 0,8 mm Belastbarkeit bis 250V AC/DC bis 10A = bis 2500VA Nennspannung: 250Vac 50/60 Hz IEC-Klimakategorie: 25/100/21 Temperaturbereich: -25 bis +100 °C to IEC 60068-1 Ableitstrom: max. 0,25mA Nennkapazität X2/Y2: 2x0,015µF (15nF ) und 2x2200pF ( 2,2nF ) Spule (Induktivität): 2x0,40mH. Anschlüsse: beiderseitige Flachstecker 6,3x0,8mm. Wir empfehlen hierzu noch ein Überspannungsschutz ZNOR Varistor mit 250VAC Abmessungen siehe auch Zeichnung ( weitere Bilder ) Korpus: B:29mm x L:42mm x H: 25mm Endmaße mit Bef.Laschen und anschlußen: L: 67mm x B: 46mm H: 25mm Bef.Bohrungen: 3,6m Weiteres optionales Zubehör wie ZNO Varistor und Steckverbinder siehe unten im Zubehör Register
17,50 €*
Nur 3 auf Lager!
%

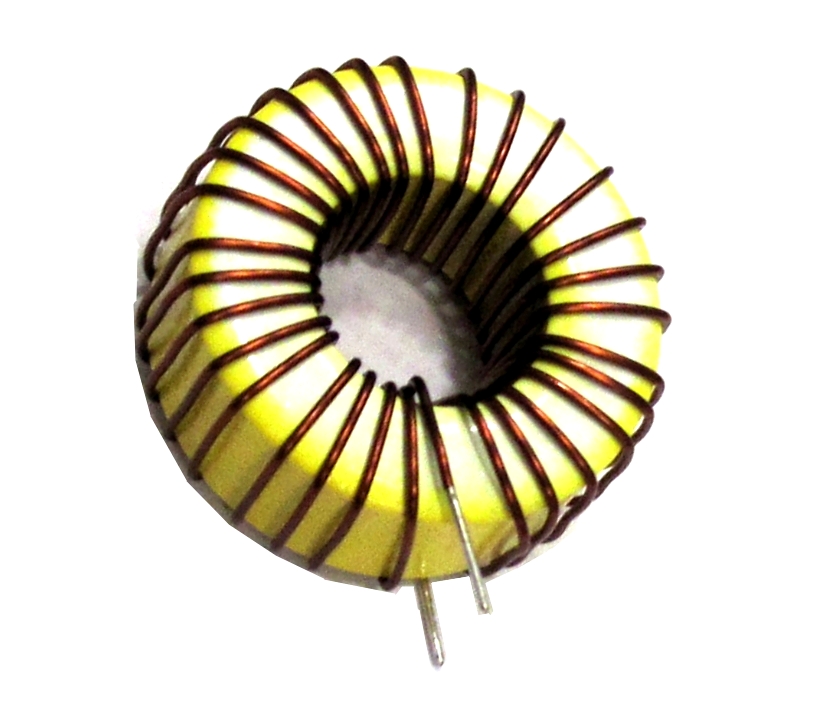

Entstördrossel bis 10A 250V 100uH Ringkern Funkentstördrossel
10A Drossel Entstördrossel für Leiterplatten (Platine) Absorbtion von Störimpulsen (Verhinderung der Störung elektrischer und elektronischer Geräte) + auch als Speicherdrossel für Schaltnetzteile geign. sowie allgem. für einen großen Anwendungsbereich. Mehrlagig isol. Ringkern aus gesintertem Metallpulver mit Kupferlackdraht. Ringkernmaterial ist ein hochgesättigtes Eisen (Mairon) zur Verhinderung der Übertragung von Störimpulsen aus der Stromversorgung in das Stromnetz, Schaltungen usw. Zur Verhinderung der Übertragung von Störimpulsen aus der Stromversorgung in das Stromnetz, Schaltungen, Trafo, Triac und Thyristerschaltungen usw. Eine sehr oft eingesetztes Bauteil ... auch ideal für die Reparatur von Leiterplatten Absorbtion von Störimpulsen (Verhinderung der Störung elektrischer und elektronischer Geräte) als Speicherdrossel für Schaltnetzteile für einen großen Anwendungsbereich Nennstrom: bis 10A bis 2500VA / Nennspannung bis 250VAC min Induktivität 100uH IN = Nennstrom: bis 10A 250VAC LN = Lastinduktivität 100uH L0 = Leerlaufinduktivität 152uH Rcu = Gleichstromwiderstand: 44-mOhm E = Speicherenergie, min 50.000 u Operating frequency 50/60Hz bis zu 100kHz Bauart unvergossen Drahtdurchmesser: 1,0mm Gesamtdurchmesser: 50mm Bautiefe: 21mm Windungen 30 RM: 20mm Base Mount Temperatureinsatzbereich -40°C ... +125°C Typische Anwendung siehe auch weitere Bilder !
6,95 €* 8,96 €* (22.43% gespart)
Netzfilter 230V 10A Entstör-Filter IEC C14 Kaltgeräte EMV EMI RFI Filter
C14 Netzfilter Funkentstörfilter mit 6,3mm Flachstecker. AC Line Filter EMI RFI. Netzfilter für den universeller Einsatz im hochwertigen Metallgehäuse zum verarbeiten direkt in die Zuleitung des zu schützenden Netzteil, Verbraucher Entstörkondensator mit Induktivität, Netzfilter, Entstörfilter, Bauform Kaltgeäteeingang mit 3x 6,3mm Steckkontakten. 2Leiter-Filter für 1-Phasen-Systeme, im Metallgehäuse vergossen, mit stirnseitigen Befestigungslaschen Nennspannung: 220-240V max 250Vac 50/60 Hz, Strom Belastbarkeit: bis max. 10A Nennkapazität X2/Y2: 2x0,047µF und 2x2500pF Spule (Induktivität): 2x0,15mH Anschlüsse: Ausgang Flachstecker 6,3x0,8mm. Belastbarkeit 250Vac 10A. Abmessungen: Kaltgeräte Eingang: 51 x 23,5mm Bautiefe 49mm Bef.Bohrungen: 3,5mm Siehe Zeichnung Emfohlenes Zubehör (siehe auch Zubehör-Register) Nr.: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert ROT 0,5-1,5qmm Nr.: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau 1,5-2,5qmm
11,90 €*

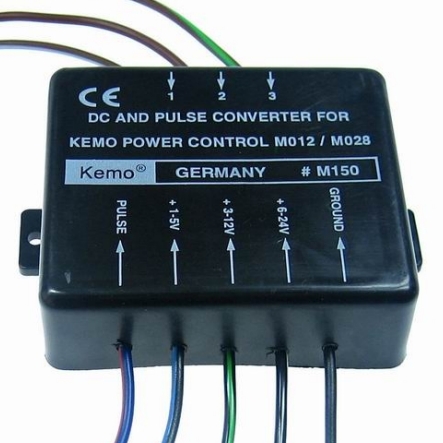

Modul Motorenregler Zubehör DC Plus Converter M150
