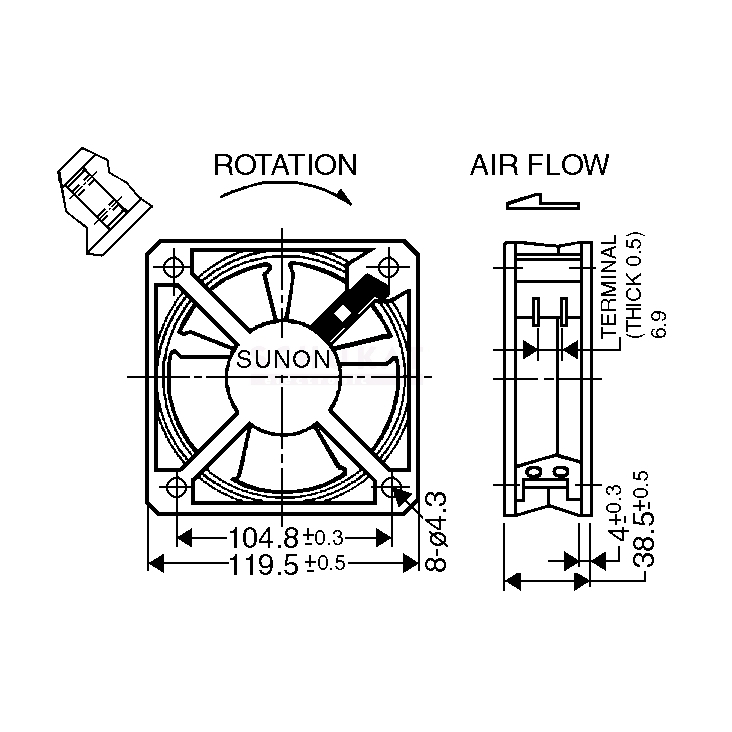

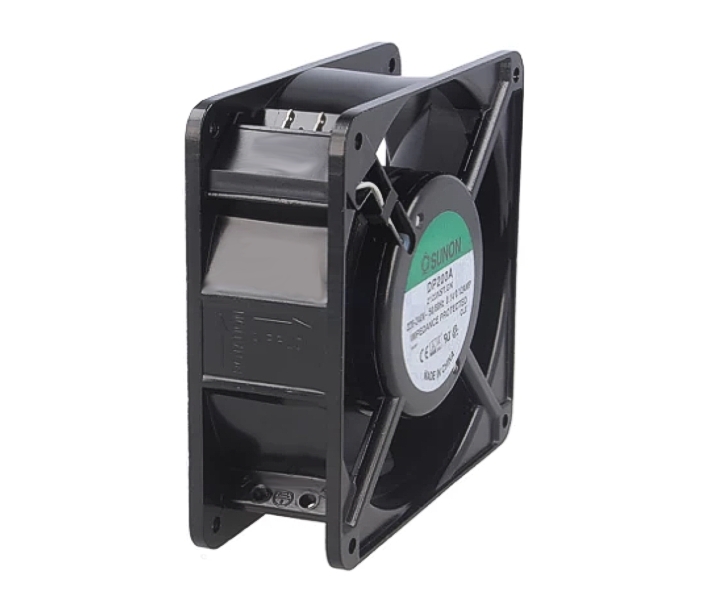

230V Lüfter 120x120x38mm 22W ALU-Druckguss 161cbm-h Steckkontakte

Luftfilter für 120x120mm Lüfter 45ppi Filter Universalfilter Filtermedien Ersatzfilterelemente Wechselfilter für 120x120mm Lüfter aller Art zum zurückhalten von Schmutz-, und Staubpartikeln, bedingt auch für Fingerschutz aus Polyurethanschaum Filtermatte, Filtervlies bzw. Filtermedium Porengröße 45ppi  Dieser Filter kann auch mit einer Schere nachgeschnitten werden

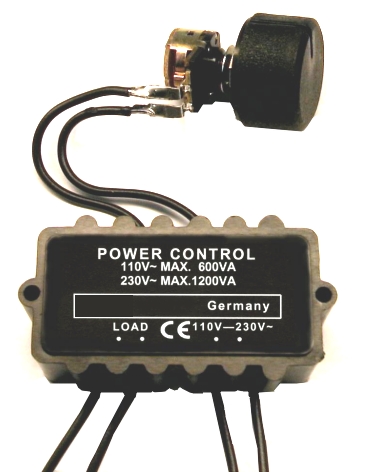

Motorregler für induktive Lasten für 230V max. 1200W bzw. 600W bei 110-120V. Regelt über ein Potentiometer Motoren aller Art; auch Lüfter, Bohrmaschinen, Standbohrmaschinen, Motoren aller Art. Natürlich auch Glühlampen und Heizungen usw. Dimmermodul bzw. Drehzahlregler für div. Anwendungen. Betriebsspannung: 230V (110-240V AC). Max Strombelastbarkeit: 6 Ampere (3A Dauerleistung) Das entspricht bei 230V = 1200W bzw. 600Watt bei 110VAC Technische Daten: zulässige Betriebsspannungen: 230Vac (110-240V 50/60Hz) Max. Strombelastbarkeit: 6A (Dauerleistung: 3A). Das entspricht bei 230V maximal 1200 Watt bzw. Dauerleistung 600 Watt oder bei 110Vac maximal 600 Watt bzw. Dauerleistung 300 Watt Einschaltdauer: 100 % bei 3A bzw. 20 % (max. 3 Min.) bei 6A Phasen-Anschnittsteuerung mit einem Triac Regelung: über ein fest angeschlossenes Drehpotentiometer 470K LIN Poti anbei wie in Abbildung (fest angeschlossen) Lasten: für ohmsche oder induktive Lasten Maße: ca. 61 x 35 x 23mm Als Erweiterungsmodul ist lieferbar M150 das ist ein DC oder Puls Konverter ( Nr 92-477-00480 ) siehe unten im Zubehör Register.  Damit kann statt über das Poti mit Steuerspannungen oder Digitalsignalen geregelt werden. Lieferbares Zubehör: Zusatzmodul DC und Puls Konverter M150. Wenn dieses Modul vorgeschaltet wird, dann kann das Dimmermodul M012 auch mit Steuerspannungen angesteuert werden (1...5 V= oder 3...12 V= oder 6...24 V=) oder auch mit TTL-Impulsen (jeweils wahlweise).    Es handelt sich um eine Phasen-Anschnittsteuerung mit einem Triac. Durch Drehen am angeschlossenen Potentiometer wird die Last zwischen Null und bis ca. 90% Leistung geregelt.  Mit diesem Modul (Phasen-Anschnittsteuerung) können nur ohmsche oder induktive Verbraucher wie z.B. Heizungen oderUniversalmotoren (mit Kohleschleifern) angeschlossen werden. Verbraucher (z.B. Bohrmaschinen) mit einer bereits werksseitigvorgeschalteten Elektronik (Bohrmaschinen mit eingebauter Elektronik) können nicht geregelt werden.Ebenso können keine Leuchtstofflampen, Stromsparlampen, Quarzlampen und andere elektronische Verbraucher (Netzteile,Verstärker usw.) geregelt werden. Andere Motoren wie z.B. Synchron-Motoren, Asynchron-Motoren, Motoren mit Anlaufkondensator können normalerweise nicht geregelt werden, weil hier die Drehzahl nicht von der zugeführten Betriebsleistung, sondern von der Netzfrequenz abhängt (50Hz). In vielen Fällen (je nach Bauart der Motoren und der mechanischen Last) geht das aber trotzdem, so dass wir hier keine verbindliche Aussage treffen können (muss ausprobiert werden). Der beiliegende Drehknopf wird auf die Potentiometerachse gesteckt. Wichtig: Je nach Belastung erwärmt sich das Modul während des Betriebs. Es muss daher an einer gut belüfteten Stelle eingebaut werden. Falscher Anschluss, Kurschluss oder Überlastung im Laststromkreis, zu hohe Betriebsspannung (> 240 V/AC) oder Überhitzung (keine ausreichende Belüftung) führen zur sofortigen Zerstörung des Moduls. Da jedes Modul vor dem Versand sorgfältig auf Funktion geprüft wurde, ist ein Kulanzersatz nicht möglich!

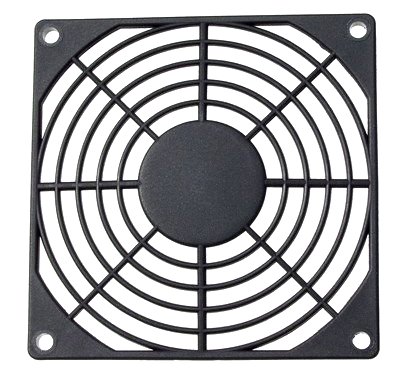

Lüftergitter für 120x120mm oder auch 119x119mm Lüfter Abdeckung und Fingerschutzgitter aus schwarzem ABS-Kunststoff Abdeckung und Fingerschutzgitter aus schwarzem ABS-Kunststoff Sehr schönes Design  Abstand zwischen den Ringen ca. 4mm Aussenabmessungen: 120 x 120mm  Bauhöhe ca.: 7,3mm Bef.Bohrungen: 4,5mm für Senkkopfschrauben siehe auch Zeichnung weitere Bilder !    Optional erhältlich ( siehe auch im Zubehör Register )   Bst Nr 94-795-01520 = Luftfilter für 120x120mm Lüfter  Bst Nr 94-795-00980 = Befestigungsnippel für Lüftergitter, schwingungsdämpfende Lüfterbefestigung ohne Schrauben Bst Nr 94-795-00960 = Befestigungsnippel für Lüftergitter, schwingungsdämpfende Lüfterbefestigung ohne Schrauben

Lüfterkabel Zweiadrige, kunststoffumspritzte Zwillingslitze Farbe: schwarz, mit angespritzter zweipoliger Flachsteckdose geeignet für SUNON-Lüfter mit Flachsteckanschluss (2,8 x 0,5mm) Steckerbreite 15,65mm / Stärke: 7,5mm  Kontaktbreite Mitte zur Mitte: 8mm Kabellänge 100cm  RoHS-konform

Lüftergitter für 120mm Lüfter - Metall Schutzgitter 120 x 120mm Materialstärke: 1,6mm  Lochabstand 104,6 x 104,6mm  Aussenendabmessungen: 120 x 120mm  Aufbauhöhe: 5,0mm  Äußerster Kreisdurchmesser ca. 115,6mm  Bef.Öffnungsdurchm.: 4,5mm mit 4 gekröpften Befestigungen Siehe auch Zeichnung weitere Bilder
