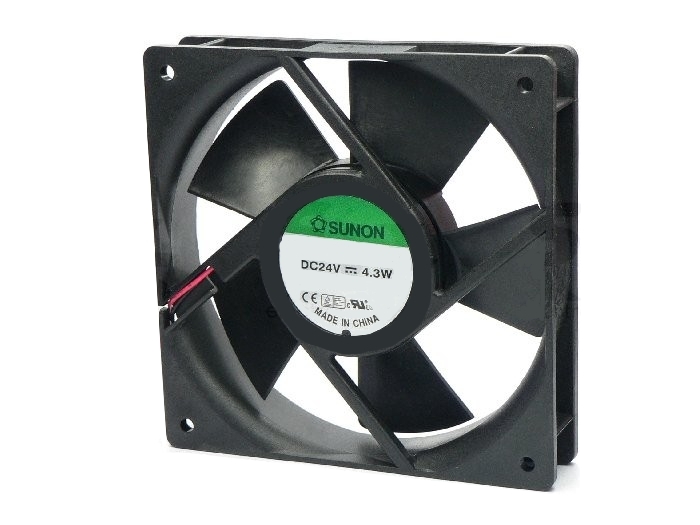

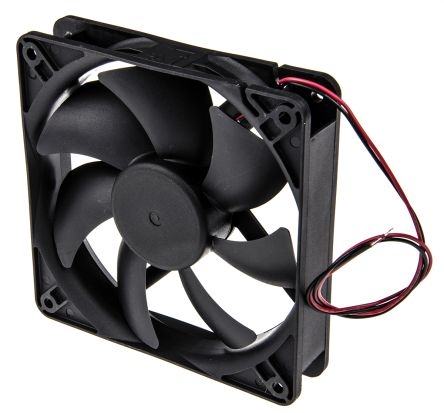

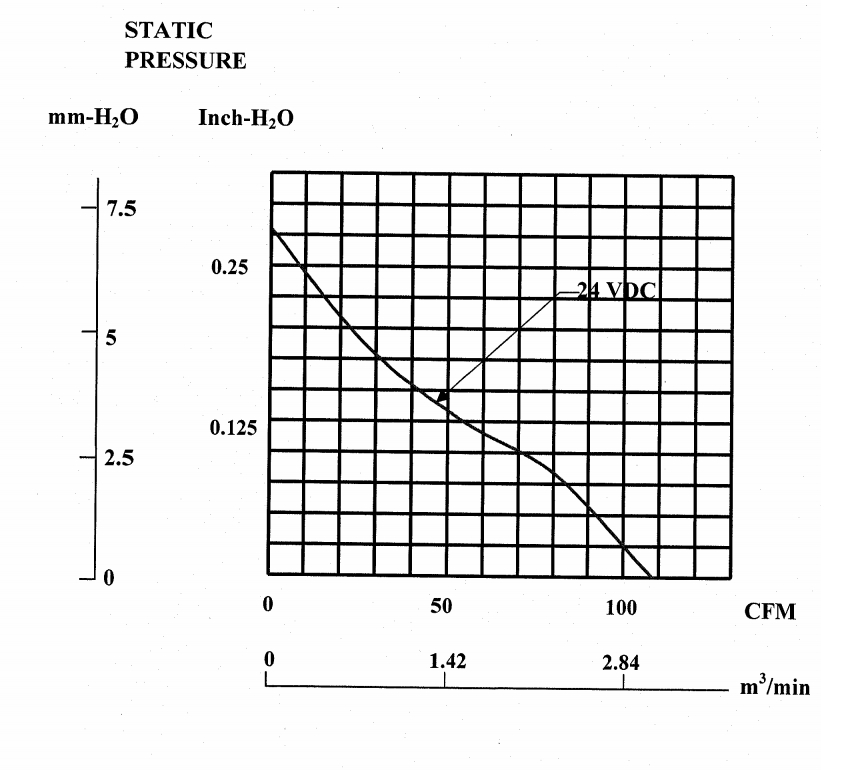

24V Lüfter 120x120x25mm 153cbm Kugellager

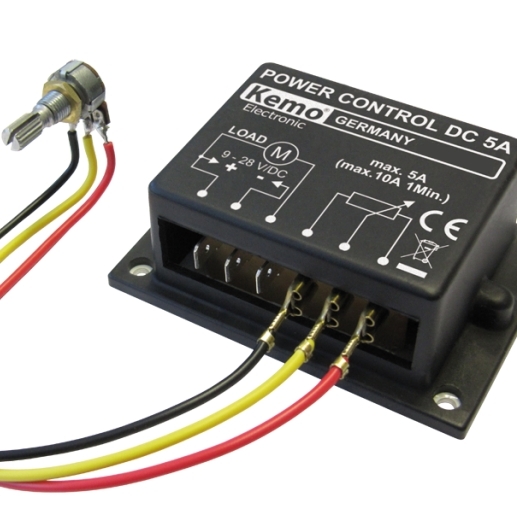

Leistungsregler für Lüfter, Motoren oder als Dimmer für LED-Panel, LED-Stripes, LED-Module, LED-Beleuchtung, Heizdrähte usw.  Leistungsregler zum Regeln von Gleichspannungslasten aller Art  ( DCDC Regler bis 5A Lasten )  Zulässige Lasten: 12V oder 24V DC Gleichstrom-Motoren, Lüfter, Glühlampen, Heizung, Heizdrähte, LED-Strips usw. 0-5A bis max. 5A bzw. max. 10A kurzfrister Stromaufnahme. Durch die verwendete PWM (Impulsbreiten)-Steuerung laufen Elektromotoren auch in kleinen Drehzahlen gut an ! Technische Daten: Betriebsspannung Eingang 9...28V DC Gleichspannung ( passt sich Automatisch an Eingangsspannung )  Eingangsversorgung z.B. typisch 12V oder auch 24V DC ( Gleichspannung ) von DC-Netzteil oder Autobatterie o.ä.  Belastbarkeit Ausgang bis max   60Watt bei Eingang 12Volt  Belastbarkeit Ausgang bis max 120Watt bei Eingang 24Volt  Max. Strombelastbarkeit 0-5A ( 0-5000mA ) oder auch kurzfristig max. 10A  ( max 1min wenn das Modul auf eine Kühlplatte geschraubt wird )  Regelbereich ca. < 5 % bis > 95 % Regelungsart PWM Impulsbreitensteuerung mit einer Frequenz zwischen 10 - 20 kHz. Drehreglr = Poti = Potentiometer 4,7 K lin ( im Lieferumfang anbei ) Weitere Besonderheit ( Fernsteuerung )  Regelung des Moduls statt über Poti auch über externe Steuerspannung 0-5V möglich ( siehe weitere Bilder )  Abmessungen: ca. 86 x 60 x 33mm ( mit Befestigung ) Weitere Details und Anschlußpläne siehe auch weitere Bilder !  Zusatzinfos:   Das Modul kann sich, je nach Belastung, erwärmen. Es muss daher an einer trockenen, gut belüfteten Stelle eingebaut werden. Bei Belastungen von über 5 A (bis max. 10 A) muss das Modul mit der Metall-Grundfläche gekühlt werden. Das geschieht, indem es plan auf einen Kühlkörper oder ein größeres Metallstück (z.B. Winkelprofil, Metallplatte) so angebaut wird, dass sich die Metall-Grundplatte des Moduls bei höchster Belastung (die angeschlossene Last läuft mit max. Leistung) nicht über +70°C erwärmt. Optionales Zubehör erhältlich fals benötigt ( siehe auch im Zubrhör Register oder ggf. nur Nr  unter Suche eingeben ) :  Bst Nr 51-705-00014 = Knopf in Schwarz Durchmesser 15mm für 6mm Achsen  Bst Nr 51-705-00035 = Knopf in Schwarz Durchmesser 20mm für 6mm Achsen  Bst Nr 43-891-00220 = Knopf in Weiss     Durchmesser 20mm für 6mm Achsen  Bst Nr 51-705-00012 = Knopf in Schwarz Durchmesser 35mm für 6mm Achsen  Bst Nr 31-843-00003 = Sicherungshalter ( Kabelsicherungshalter für 5x20mm Sicherung )  Bst Nr 31-843-00110 = Sicherungshalter ( Kabelsicherungshalter für KFT ATC Sicherung )  Bst Nr 31-842-00228 = 10A ATC KFZ Sicherung passend zur ATC Kabelsicherungshalter und 230V Netzteil zur Versorgung fals benötigt  Bst Nr 93-815-01131 = 230VAC Netzteil auf 12V DC mit  5,0A Belastbarkeit bis 60Watt  Bst Nr 93-815-00480 = 230VAC Netzteil auf 12V DC mit  10A Belastbarkeit bis 100Watt Bst Nr 93-808-00159 = 230VAC Netzteil auf 24V DC mit  2,0A Belastbarkeit bis  48Watt Bst Nr 93-815-01127 = 230VAC Netzteil auf 24V DC mit 3,75A Belasdtbarkeit bis 90Watt

LED Dimmer oder auch als Motorregler für induktive Lasten für 12V oder 24V Motoren oder auch LEDs bis max. 240W  Betriebsspannung: 12V DC oder 24V DC   Max Strombelastbarkeit: 10Ampere (10A Dauerleistung) Das entspricht bei 12V = 120W bzw. bei 24V 240W  Universell verwendbar als Motorregler oder LED Dimmer   Drehzahlsteller zur stufenlosen Drehzahlverstellung von DC-Motoren oder Niedervoltlampen. Die Drehzahlregelung erfolgt über ein internen oder externes Poti oder externe Spannung von 0 - 5V/DC Dimmer für LEDs und LED Module (PWM) mit externem Drehregler. Hochleistungs Dimmer für LEDs und LED Module bis max. 10A Eingang: 10-24V. Für fast alle LEDs und LED Leisten und LED Module geeignet. Für viele Anwendungen der Beleuchtungstechnik ist es erforderlich, die Helligkeit der Leuchtmittel präzise einzustellen.  Anwendung: LED Beleuchtung, Gleichstrom-Motoren, Modellautos, Scheibenwischermotoren, Niedervoltlampen sowie für Elektrowerkzeuge. Aufgrund der Puls-Breitensteuerung, die mit einer einstellbaren Frequenz zwischen 5 kHz und ca. 20 kHz arbeitet, bleibt die Verlustleistung selbst bei niedrigen Drehzahlen gering. Ausgangsstrombegrenzung von 0 bis 10 A stufenlos einstellbar. PWM-MOSFET-Endstufe.  Dieses PWM-Modul ermöglicht in Kombination mit Standardstromversorgungen u. A. das Dimmen von Leuchtdioden. Dieser Dimmer bietet zwei verschiedene Ansteuerungsmöglichkeiten: Die Einstellung der Pulsweite kann mittels der Steuerspannung oder eines externen oder internen Potentiometers ( 0-5V) erfolgen. Bei Ansteuerung 0-5V: Bei dieser Betriebsart wird die Helligkeit der LEDs mittels Steuerspannung (0-5 V) geregelt. Diese Steuerspannung muss zugeführt werden. Oder Potentiometer-Regelung: Durch den Anschluss eines Potentiometers (10 kOhm) kann die Helligkeit der LEDs bzw. die Drehzahl des Motors geregelt werden (siehe Schaltbild).  Drehzahlsteller zur stufenlosen Drehzahlverstellung von DC Motoren oder Niedervoltlampen. Die Drehzahlregelung erfolgt über ein internen oder externes Poti oder externe Spannung von 0-5V oder 0-10V DC   Technische Daten: Betriebsspannung: 12...24 Volt DC max. Belastbarkeit: 10 Ampere Strombegrenzung: einstellbar von 0 – 10 A Leistung bei 24V DC bis 240W / bei 12V DC 120Watt  Kurzschlussfest: kurzzeitig Anschluss über Schraubklemmen  Steuerspannung: 0..5 VDC, je nach Konfiguration 0...10V Drehzahleinstellung: 0 – 100 % über Poti oder 0 ...5V DC Schaltfrequenz: 5 kHz ... 20 kHz Abmessungen: 110 x 90 x 30 mm  Lieferung Anleitung und Fertigmodul

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Wärmemelder, Eiswarner, Feuermelder usw. Technische Daten: Bausatz zum selber löten  Betriebsspannung: 12-14V (DC)  Stromaufnahme: max. ca. 100mA Temperatur-Schaltbereich: ca. -30ºC - +150ºC Durch veränderung des Widerstandes RX können 3 Grundbereiche voreingestellt werden  Bereich-1 = +40....bis +150°C = RX = 3Kohm  Bereich-2 =     0....bis + 75°C = RX = 30Kohm Bereich-3 = -30....bis +25°C = RX = 300Kohm  Temperaturfühler: 47K NTC  Relaiskontakt: 1 x Ein (1x Schliesserkontakt)  Kontaktbelastbarkeit Relais: max. 25V 3A Platinengröße: ca. 56 x 27mm Inbetriebnahme und zusätzliche Hinweisse :   Die: Betriebsspannung von 12VDC wird eingeschaltet, der NTC Widerstand wird an der Stelle montiert wo die Temperatur überwacht werden soll.  Der NTC Widerstand kann auch mit einem Anschlußkabel ( Litze ) entfernt von der Platine angeschlossen werden.  Der NTC-Widerstand ist gut wärmeleitend und z.B. an einer Maschine elektrisch gut zu isolieren z.B. mit einen Schrumpfschlauch zu montierren Der NTC kann elektrisch bei " NTCX" oder "NTCX1" an der Platine angelötet ( siehe auch Schaltplan weitere Bilder )   Der NTC-Widerstand und der Widerstand RX-RX1 werden je nach gewünschter Betriebsart mit der Platine verbunden ggf. können Sie dort auch ein weiteres optionales Trimmpoti z.B. 5K und 200K-470K verbauen.  Wenn der NTC jetzt die zulässige Temperatur erreicht hat, wird das Trimmpoti so eingestellt, das das Relais gerade eben nicht einschaltet, also kurz vor dem Schaltpunkt eingestellt lassen.  Wenn jetzt die Temperatur um ca. 10-20 Grad C steigt ( weil z.B. die Luftkühlung der Maschine ausgefallen ist ) schaltet das Relais ein und eine angeschlosene Sirene oder Lüfter usw. schaltet sich dan ein.  Den genauen Schaltpunkt müssen Sie am TRimmpoti ausprobieren, je näher Sie den Schaltpunkt regeln, desto eher wird das Relais auslösen.  Eine Einstellung auf eine bestimmte Gradzahl ist nicht möglich, nur eine ungefährer Annäherung auf vielleicht 10-20°C  Der Elko C4 bestimmt die Geschwindigkeit des Schaltvorgangs und kann durch ändern der Kapazität somit verändert werden.  Optionales Zubehör siehe auch im Zubehör-Register z.B.  Art-Nr 23-847-00094 = Poti Spect.  3299W/64W m. 25 Gang stehend    5K 0,5W Art-Nr 23-896-00220 = Poti Trimmer T10 liegend RM 5/10     5-KOhm = 5K  Schlitz Art-Nr 23-847-00042 = Poti Bourns 3329w  stehend 0,5W   RM2,54     200K Art-Nr 23-896-00280 = Poti Trimmer T10 liegend RM 5/10   500-Kohm (470K) Schlitz Art-Nr 23-847-00123 = Poti Spindeltrimmer liegend 20Umdr. 19mm   470K/500K 0.5W Art-Nr 21-817-00069 = Poti Mono 6mm Achse Kunststoff LIN    4,7K ( 5K ) Art-Nr 21-817-00058 = Poti Mono 4mm Achse Kunststoff LIN  470K

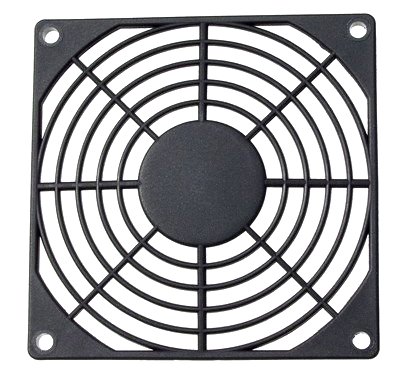

Lüftergitter für 120x120mm oder auch 119x119mm Lüfter Abdeckung und Fingerschutzgitter aus schwarzem ABS-Kunststoff Abdeckung und Fingerschutzgitter aus schwarzem ABS-Kunststoff Sehr schönes Design  Abstand zwischen den Ringen ca. 4mm Aussenabmessungen: 120 x 120mm  Bauhöhe ca.: 7,3mm Bef.Bohrungen: 4,5mm für Senkkopfschrauben siehe auch Zeichnung weitere Bilder !    Optional erhältlich ( siehe auch im Zubehör Register )   Bst Nr 94-795-01520 = Luftfilter für 120x120mm Lüfter  Bst Nr 94-795-00980 = Befestigungsnippel für Lüftergitter, schwingungsdämpfende Lüfterbefestigung ohne Schrauben Bst Nr 94-795-00960 = Befestigungsnippel für Lüftergitter, schwingungsdämpfende Lüfterbefestigung ohne Schrauben

Lüftergitter für 120mm Lüfter - Metall Schutzgitter 120 x 120mm Materialstärke: 1,6mm  Lochabstand 104,6 x 104,6mm  Aussenendabmessungen: 120 x 120mm  Aufbauhöhe: 5,0mm  Äußerster Kreisdurchmesser ca. 115,6mm  Bef.Öffnungsdurchm.: 4,5mm mit 4 gekröpften Befestigungen Siehe auch Zeichnung weitere Bilder
