Bausatz Relaisplatine 1-Kanal Relaiskarte Universal 6V 9V 12V

9Volt Clp Batterieclip für 9V Blöcke oder auch Batteriehalter usw. stabile Ausführung mit Spritzwasserschutzkragen Batteriekontakt gerade-Form Kunststoffausführung Plastikgehäuse mit Schutzkragen  Abmessungen: 28 x 13mm Anschlußdraht ca. 150 mm

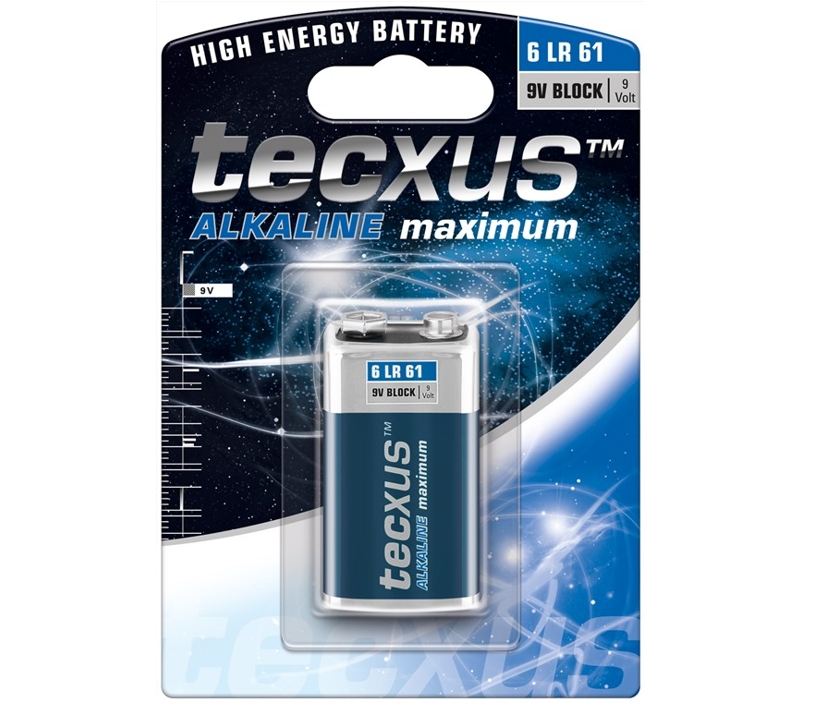

Hochwertige Energiequelle zum Einsatz in Geräten mit einem hohen Energieverbrauch wie Kameras, Fernbedienungen, Spielzeug, Audiogeräte, Messgeräte etc. hohe Leistungsfähigkeit extrem hitze- und kältebeständig lange Lebensdauer Lagerfähig bis zu 7 Jahren Technologie Alkali  Bauform 9V Block  Spannung 9Volt

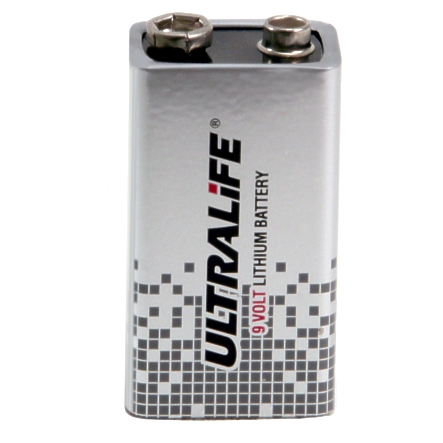

9Volt Lithiumbatterie 9V Langzeitbatterie. Stromversorgung Ihres Bewegungsmelders, Rauchmelders für bis zu 10 Jahre Universell einsetzbar, auch für andere Elektrogeräte geeignet z.B.: Funk-Toröffner, Fernbedienungen, Uhrenradios, Babyphone, Telekommunikation, Rauchmelder, Meßgeräte oder auch Infusionspumpen usw. Durch die Lithium Technik ersetzt diese 9V Block Batterie bis zu 4 Alkaline oder bis zu 10 Zink/Kohle Batterien. Verringert lästigen Batteriewechsel und entlastet die Umwelt Lithium 9V Blockbatterie Kapazität: Longlife Lithium mit 1200mAh  Abmessungen ca. 48,4x25,8x16,8mm Gewicht: 30g

Bausatz Einparkhilfe mittels LED-Statusanzeige. Bausatz Ultraschall Abstandswarner   Wenn sich ein Körper oder Auto den Ultraschallsensoren auf 10...80cm ( je nach Größe des Körpers ) nähert, leuchtet eine LED auf. Typische Anwendung als Einparkhilfe für Autos in Garagen, Robotik, Näherung oder als Alarmmelder für Personen oder Tiere, die sich in einem bestimmten Bereich aufhalten. Das Gerät arbeitet nach dem gleichen Prinzip wie die Ultraschall-Echo-Ortung der Fledermäuse! Betriebsspannung: 12Volt ( 9...12V DC)   Dieser Bausatz ist mit einer Relaisplatine Bst Nr 92-477-00162 auf Relaisbetrieb erweiterbar. um somit auch andere Komponenten und auch andere Baugruppen ansteuern zu können.  Technische Daten:  Betriebsspannung: 12Volt Typisch 9...12V DC Gleichspannung  Arbeitsfrequenz: ca. 40 kHz Reichweite: ca. 10...80 cm, abhängig von der Körpergröße (ca. 0,01 ... 0,5 qm) Anzeige: über eine Leuchtdiode Stromaufnahme: < 10mA Platinengröße: ca. 55 x 45 mm Optionales Zubehör erhältlich z.B. Bst Nr 92-477-00162 = Relaisplatine Bst Nr 33-475-00057 = 9V Clip für Batteriebetrieb Bst Nr 33-460-00039 = 9Volt Batterie Bst Nr 93-815-01030 = Steckernetzteil 3-12V 300mA Bst Nr 52-625-00046 = Kunststoffgehäuse ohne Befestigungslaschen Bst Nr 52-625-00310 = Kunststoffgehäuse mit Batteriefach

Mit dieser kleinen Schaltung können IR Fernbedienungen von diversen Herstellern von Geräten optimal getestet werden. Fernbedienungen von CD-, DVD Playern, Fernseher, Videogeräte usw. Optimal zu verwenden  um die Grundsätzliche Funktion einer Fernbedienung bzw. der Knöpfe zu testen. Wenn auf den Spezial-Sensor Infrarotstrahlen fallen, leuchtet eine LED auf und zeigt damit an, dass die Infrarotfernsteuerung sendet. Technische Daten: Bausatz zum selber löten Betriebsspannung 9 V/DC (8 - 12 V/DC) Stromaufnahme ohne Signal < 200 µA Stromaufnahme mit Signal von einer Fernbedienung ca. 2 - 15mA Reichweite zwischen Fernbedienung und Infrarot-Detektor ca. 2 - 10 cm, je nach Fernbedienung Funktionsanzeige über Leuchtdiode Platinenmaße ca. 17 x 58mm Lieferung Bausatz Bauteile Anleitung Lieferung ohne Fernbedienung dies dient nur der Darstellung Optional erhältliches Zubehör (siehe Zubehör-Register): Bst.Nr.: 92-477-00162 = B197 12V Relaiskarte Diese wird mit dem Infrarot-Detektor verbunden und es können dann über den Relaiskontakt Lasten bis 3 A geschaltet werden. Bst.Nr.: 52-625-00310 = Kunststoffgehäuse mit Batteriefach Bst.Nr.: 33-460-00023 = 9V Block-Batterie  Bst.Nr.: 33-460-00585 = 9V Block-Batterie Bst.Nr.: 33-460-01350 = 9V Block-Batterie Bst.Nr.: 33-475-00057 = 9V Batterie-Clip

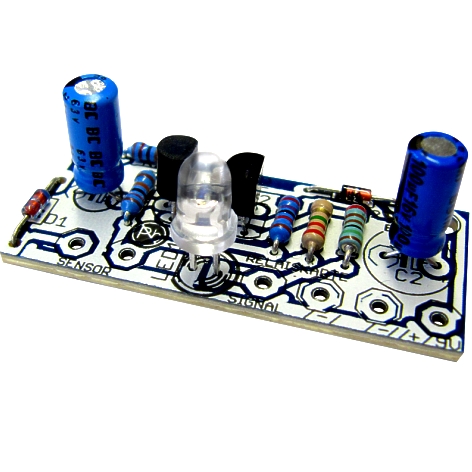

Wasser Füllstandsmelder. Wenn 2 blanke Drähte mit Wasser in Berührung kommen, leuchtet eine Leuchtdiode auf. Dieser Bausatz ist geeignet, überlaufende Wassertanks, Zysternen, Regentonnen, Wasserbehälter aller Art .... oder auch eindringendes Wasser usw. per LED Licht zu melden.  Als Zubehör gibt ein noch ein Relaisplatine Bst.Nr.: 92-477-00157 als Bausatz. Dieses Relais kann mit diesem Bausatz verbunden werden und dann über den Relaiskontakt andere Geräte z.B. Pumpe, Wählgeräte, Sirene, Hupe oder Blitzlicht etc. einschalten kann. Technische Daten: Bausatz zum selber löten Betriebsspannung: 9Volt Gleichspannung z.B. von einer 9V Block-Batterie Stromaufnahme: Ruhe (ohne Wasserkontakt) < 10 uA, Wenn LED leuchtet nur ca. 15mA Wasseranzeige mittels LED auf der Platine, oder auch abgesetzter LED Wassersensor: Es reichen 2 blanke Drähte, Litzen oder auch verzinkte Schrauben z.B. auf Kabelkanal, Holz etc. als Fühlerkontakte die in die gewünschte Höhe des Behäters befestigt werden müssen Diese Fühler werden dann mit einem Kabel, das nicht länger als 50cm sein sollte, mit der Platine verbunden. Falls Sie eine „Fernüberwachung“ wünschen, dann kann das Kabel zur LED bis zu 100m lang sein. Das Kabel zum Wassersensor darf aber nicht länger als 50cm sein. Die „Wasserfühler“ werden an einer isolierten Stelle befestigt (nicht auf Metall, weil das einen Kurzschluss verursacht). Wenn jetzt beide Wasserelektroden (z.B. Schrauben) mit Wasser in Verbindung kommen, leuchtet die LED auf Die Abbildung zeigt den zusammengelöteten Bausatz geliefert wird die Platine mit den Bauteilen und eine Anleitung Betrieb der Platine mit optionaler 9V Blockbatterie oder über 9V Steckernetzteil Platinenabmessungen: ca. 45 x 19,5mm Weiteres optionales Zubehör ist erhältlich ( siehe im Zubehör-Register unten ) Bst.Nr  92-477-00157 = Relaisplatine  Bst.Nr  52-625-00111 = Kunststoffgehäuse für Wasser-Füllstandsmelder oder  Bst Nr  52-625-00310 = Kunststoff-Leerghäuse mit 9V Batteriefach   sowie Bst.Nr  33-475-00057 = 9V Clip Standard Bst.Nr  33-475-00350 = 9V Clip stabile Ausführung Bst.Nr  33-460-00390 = 9V Longlife Lithiumbatterie Bst.Nr  33-460-01350 = 9V Alkaline Batterie Bst.Nr  93-815-00418 = 9V 1A Steckernetzteil Sie benötigen ausserdem noch einen Lötkolben und Lötzinn ( nicht anbei )

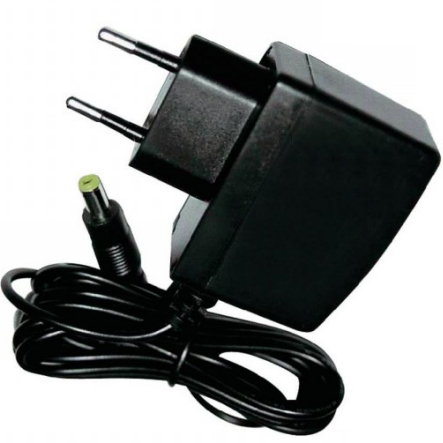

9V 1,3A Netzteil bzw. Steckernetzteil. Universell verwendbar. Grundsolide verarbeitete Industrie Qualität 9Volt Ausgangsspannung Gleichspannung Belastbarkeit = 1.3A = 1300mA Kompakte Abmessungen Weitbereichseingang Ausstattung Kurzschluss- und Überlastschutz mit automatischem Wiederanlauf Hohlstecker 5,5 x 2,1mm, Polarität + innen 1,4m Anschlusskabel Technische Daten Eingangsspannung 230VAC typisch Autom. Weitbereichseingang: 90-264Vac 47-63Hz Ausgangsspannung 9 Volt stabilisiert Ausgangsstrom 0-1300mA (1.3A) Restwelligkeit: 150mV Toleranz: +/- 5% Hohlstecker: 5,5 x 2,1mm (+Plus innen) Leistung 6 Watt  Temperatureinsatzbereich: 0-+40°C MTBF 50.000h Steckernetzteil mit Eurostecker  Abmessungen: B: 30mm H: 64mm T: 45mm Gewicht:100g

Gehäuse mit Batteriefach bzw. Batteriehalter  Gehäuse mit Batteriefach bzw. Batteriehalter und Platz bzw. Stauraum für kleine Platinen,  Zweischaliges Kunststoffgehäuse mit universellem Batteriefach  zur Aufnahme einer 9V Blockbatterie oder max. 2x 1,5V Kleinzellen aller Art ... verwendbar für Batterien oder auch Akkuzellen ..... Batteriekontakte im Gehäuse nicht vorhanden Fach angedacht in Verbindung mit 9V Kabelclip o.ä. Batteriefach getrennt vom anderen Bereich Innen Durchbruch für Kabel vorhanden Abmessungen (L x B x H) ca. 101 x 60 x 26 mm Siehe auch Zeichnung weitere Bilder ! passendes Zubehör siehe (Zubehör-Register)

Kunststoffgehäuse 72x50x35mm Formschönes Kleingehäuse aus ABS Kunststoff mit runden Kanten und 4 Schrauben  Ideal für viele Anwendungen in der Elektronik für die Aufnahme von kleinen Platinen, Klemmen, Verbinder usw.  2-teilig mit 4 selbstschneidenden Schrauben Wandstärke ca. 1,8mm Gehäuse wird mit vier Schrauben geliefert Material Thermplast / Farbe Schwarz  Abmessungen: 72 x 50 x 35mm  ( siehe auch weitere Bilder Zeichnung )
