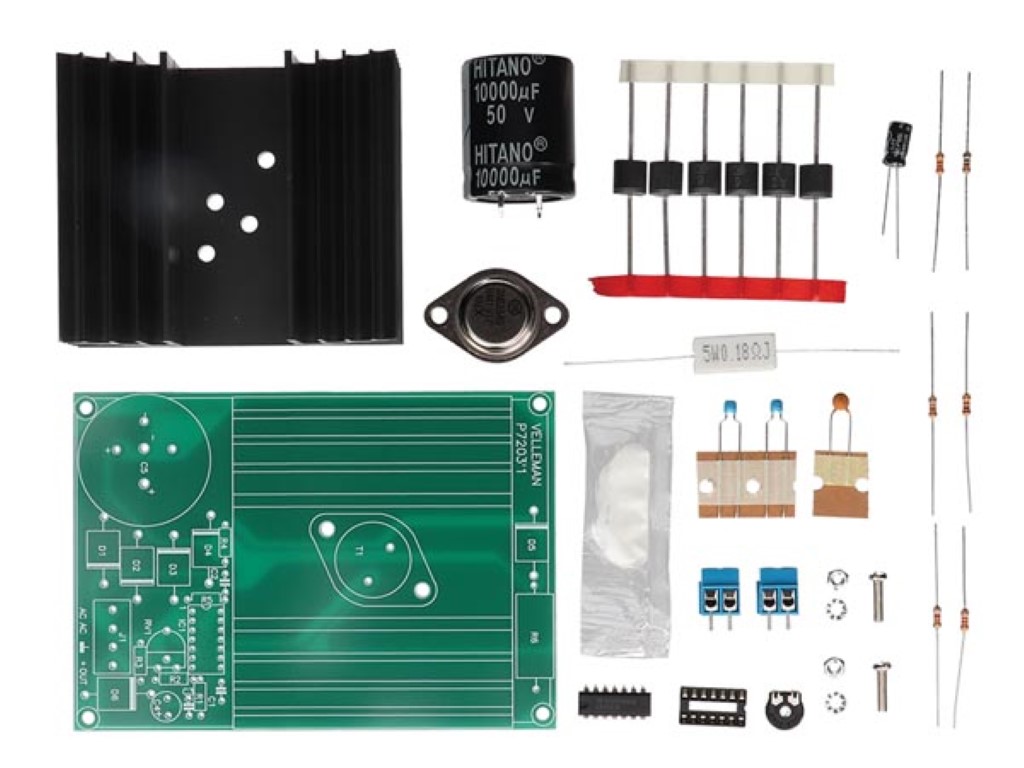

Bausatz Labornetzteil regelbares Netzgerät 1-30V max 3A

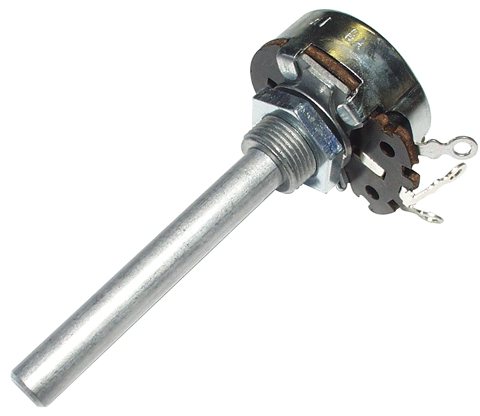

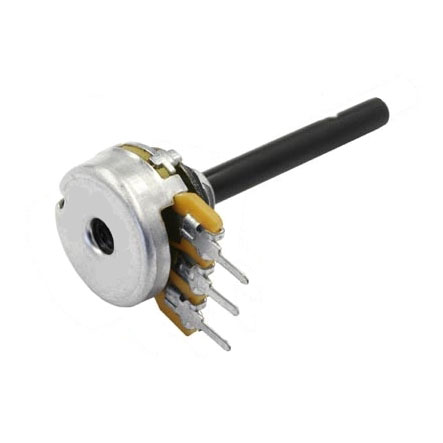

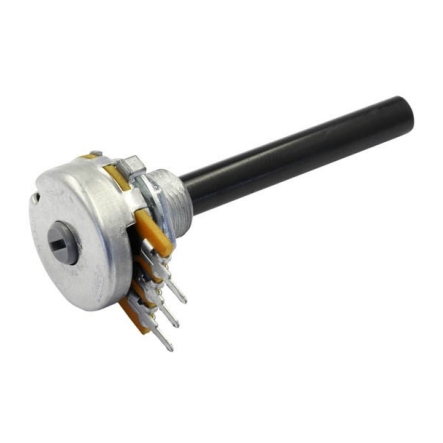

Labornetzteil 1,5...35V 0-1,5A Regelbares Netzgerät mit Wendelpoti DCDC Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 1,5A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich.  Eigenschaften:  Linear Spannungsregler Modul 1.5...35V einstellbar  Dieses kleine und kompakte Modul eignet sich hervorragend, um z.B. während eines Schaltungsentwurfes eine Hilfsspannung zu erzeugen oder aus einem ungeregelten Netzteil eine stabilisierte Spannung zu gewinnen.Mit Hilfe des Trimmers kann eine Spannung zwischen 1,5 und 35V eingestellt werden. Wichtig: Zum Einstellen der Spannung ist es notwendig am Ausgang des Reglers eine Grundlast als Verbraucher anzuschließen (z.B. einen Widerstand von 1 - 22kOhm). Die Anschlüsse sind auf der Platine gut lesbar gekennzeichnet: Eingangsspannung: VIN(+) und GND(-) Schraubklemmen Ausgangsspannung: VOUT(+) und GND(-) Schraubklemmen Das Einstellen der Spannung erfolgt entgegen dem Uhrzeigersinn, rechts herum drehen verringert die Spannung und links herum drehen erhöht die Spannung. Bei Abwärtsreglern kann die Spannung am Ausgang nie größer werden als am Eingang Technische Daten: Betriebsart Linearregler / Abwärtsregler IC LM317 Elektrische Eigenschaften: Anschlußart: Schraubklemmen  Eingangsspannung 5 - 35V DC Gleichspannnung  Ausgangsspannung 1,5V - 35V DC Gleichspannung  Ausgangsstrom 0 - 1,5A 0 max 1500mA  V-Drop in Abhängigkeit der Temperatur z.B. bei max 1,5A +50°C 2,25V und bei 1A ca. 1,95V bei 500mA 1,75V Betriebstemperatur -25 - 85°C Maße Platine (LxBxH) 36 x 17 x 25mm

Labornetzteil 2,5...33V 0-2/3A Regelbares Netzgerät mit Wendelpoti Stabilisierte Gleichspannung zwischen 2,5V und 33V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich.  Technische Daten: Fertig aufgebautes Modul ( Anschlußfertig mit Lötkontakten)  Ausgangsspannung: einstellbar von 2,5V bis 33V ( je nach angelegter Eingangsspannung )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-3A max. 3,0A = 3000mA bei entsprechender Kühlung !  Ausgangsstrom 0 - 2 A  Ausgangstrom  0 - 3 A nur mit optionalem Kühlung  Dieses Modul enthält ein komplettes, stufenlos regelbares stabilisiertes Netzgerät. Es braucht nur noch ein optionales Netzteil je nach Einsatzbereich z.B. 12V 24V 36V DC Step Down Spannungsregler Modul ( SNT = Schaltnetzteil )  Mit Hilfe des Trimmers (Spindeltrimmer mit 20 Umdrehungen!!!) kann eine Ausgangsspannung zwischen 2,5V und 33V eingestellt werden. WICHTIG: Der Einstellbereich ist auf 20 Umdrehungen des Trimmers aufgeteilt. Die Einstellung erfolgt im Uhrzeigersinn, d.h. rechts herum drehen verringert die Spannung und umgekehrt. Die Anschlüsse sind auf der Platine gut lesbar gekennzeichnet. Eingangsspannung: IN + und IN - ( DC Gleichspannung ) über Lötanschlüsse  Ausgangsspannung: OUT+ und OUT- ( DC Gleichspannung ) über Lötanschlüsse  Bei konstanten Ausgangsströmen von 2 - 3 A muss auf der Unterseite der Platine ein kleiner Kühlkörper (z.B. Fingerkühlkörper) unterhalb des IC aufgeklebt oder andserstweitig befestigt werden. Betriebsart step down IC-Regler integriert = LM2596SMD  Schaltfrequenz 150kHz Eingangsspannung  5 - 35 V DC von einem optionalen DC Netzteil  Ausgangsspannung 2,5V - 33V DC einstellbar über Poti Ausgangsstrom 0 - 2 A  Ausgangstrom mit Kühlung 0 - 3 A Restwelligkeit bei Vin=12 V / Vout=5 V und Iout 2A 100 - 150 mV Restwelligkeit bei Vin=24 V / Vout=5 V und Iout 2A 150 - 200 mV Betriebstemperatur -25 - 55°C Maße Platine (LxBxH) 48 x 23 x 13 mm

Labornetzteil 1,5...35V 0-2/3A Regelbares Netzgerät mit Voltmeter  Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.  Technische Daten: Fertig aufgebautes Modul ( Anschlußfertig )  Ausgangsspannung: einstellbar von 1,5V bis 35V ( je nach angelegter Eingangsspannung )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-3A max. 3,0A = 3000mA bei entsprechender Kühlung !  Ausgangsstrom 0 - 2 A  Ausgangstrom  0 - 3 A mit optionaler Kühlung  Dieses Modul enthält ein komplettes, stufenlos regelbares stabilisiertes Netzgerät. Es braucht nur noch ein optionales Netzteil je nach Einsatzbereich z.B. 12V 24V 36V DC Step Down Schaltnetzteil Spannungsregler Modul 2-3A 1.5-35V einstellbar  Mit Hilfe des Trimmers (Spindeltrimmer mit 20 Umdrehungen!!!) kann eine Ausgangsspannung zwischen 1,5V und 35V eingestellt werden. WICHTIG: Der Einstellbereich ist auf 20 Umdrehungen des Trimmers aufgeteilt. Die Einstellung erfolgt im Uhrzeigersinn, d.h. rechts herum drehen verringert die Spannung und umgekehrt. Die Anschlüsse sind auf der Platine gut lesbar gekennzeichnet. Eingangsspannung: IN + und IN -  ( DC Gleichspannung ) über Schraubkontakte  Ausgangsspannung: OUT+ und OUT- ( DC Gleichspannung ) über Schraubkontakte  Bei konstanten Ausgangsströmen von 2 - 3 A muss auf der Unterseite der Platine ein kleiner Kühlkörper (z.B. Fingerkühlkörper) unterhalb des IC aufgeklebt oder anderstweitig gekühlt werden. Das LED Voltmeter kann die Eingangs- und Ausgangsspannung anzeigen. Durch kurzes betätigen des Tasters kann zwischen beiden Spannungen umgeschaltet werden. Betriebsart Step Down ( SNT = Schaltnetzteil )  IC-Regler integriert = LM2596 Schaltfrequenz 150kHz Eingangsspannung 5 - 35 V DC von einem optionalen DC Netzteil  Ausgangsspannung 1,5V - 35V DC einstellbar über Poti Ausgangsstrom 0 - 2 A Ausgangstrom mit Kühlung 0 - 3 A Restwelligkeit bei Vin=12 V / Vout=5 V und Iout 2A 100 - 150 mV Restwelligkeit bei Vin=24 V / Vout=5 V und Iout 2A 150 - 200 mV Betriebstemperatur -25 - 55°C Maße Platine (LxBxH) 66 x 36 x 14 mm Optionales Zubehör wie Sicherungshalter, Leergehäuse usw. z.B. wie folgt :  Bst Nr 52-625-00410 = Gehäuse KST Euromas Grau 98x64x38mm IP65 mit Gummidichtung Bst Nr 31-843-00007 = Sicherungshalter für 5x20mm Kabelsicherungshalter ( Bajonettkopf ) Bst Nr 31-843-00040 = Sicherungshalter für 5x20mm Kabelsicherungshalter mit Schraubklemmen Bst Nr 31-843-00260 = Sicherungshalter für 5x20mm Einbauhalter mit Schraubkappe

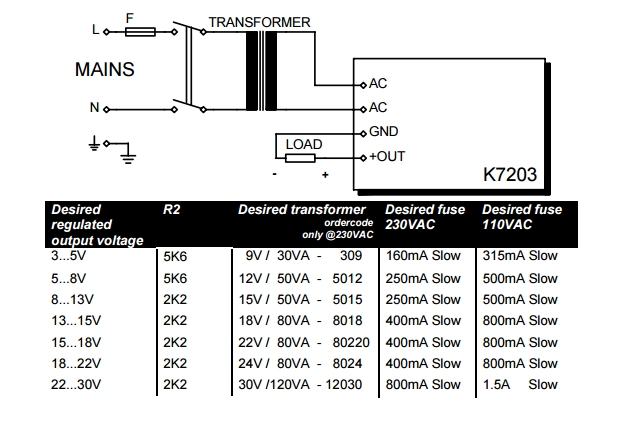

Labornetzteil 1,5...35V 0-1,5A Regelbares Netzgerät mit AC Gleichrichter Eingang  Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 1A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.  Technische Daten: Ausgangsspannung: einstellbar von 1,5V bis 35V ( je nach angelegter Eingangsspannung )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-1A max. 1,5A = 1500mA bei entsprechender Kühlung Restwelligkeit: nur 0.5mV kurzschlussgeschützt überlastgeschützt durch integriertes IC LM317 Eingangsspannung: 6VAC...bis...24VAC oder 5VDC...bis....35VDC  Zusatzinfo bei Betrieb mit 12VAC Trafo = Regelbereich 1,5-15VDC Zusatzinfo bei Betrieb mit 24VAC Trafo = Regelbereich 1,5-31VDC  (von der gewünschten Ausgangsspannung abhängig)   Transformator getrennt erhältlich ( erhältlich 12V AC / 15VAC / 18VAC / 24VAC )  oder auch mobil betreibbar z.B. mit einem oder zwei 12V Bleiakku oder entsprechendem Lithium Akku  Abmessungen: 52 x 30mm Lieferung ohne Kühlkörper.  Lieferumfang: Bausatz, Platine Bauteile und Anleitung  Optional erhältlich fals Sie dies ggf. benötigen:  Bst Nr 21-817-00510 = 4,7Kohm solides Drahtpoti mit 6mm Metallachse Bst Nr 21-817-00069 = 4,7Kohm Poti mit 6mm Kunststofflachse  Bst Nr 21-817-00052 = 4,7Kohm Poti mit 4mm Kunststofflachse  Bst Nr 51-705-00014 = Knopf Schwarz 15mm für Poti mit 6mm Achse  Bst Nr 51-705-00011 = Knopf Schwarz 24mm für Poti mit 6mm Achse  Bst Nr 92-477-03350 = 230VAC Trafo 20VA mit 12VAC 1,6A und Hohlstecker  Bst Nr 93-808-20333 = 230VAC Trafo 48VA mit 24VAC 2,0A und Hohlstecker  Bst Nr 43-890-01740 = 230VAC Trafo 48VA mit 2x12VAC = 24VAC 2A  Bst Nr 43-890-00450 = 230VAC Ringkerntrafo 50VA mit 2x12VAC = 24VAC 2A Bst Nr 39-850-00035 = Polklemme ROT  Bst Nr 39-865-00004 = Polklemme SCHWARZ Bst Nr 90-570-00055 = LCD Einbau Instrument Bst Nr   8-890-00100 = Aufsteckkühlkörper  Bst Nr   8-890-00060 = Lamellenkühlköroer Bst Nr   8-890-04530 = Kühlkörper U-Form  Bst Nr   8-890-00260 = Rippenkühlkörper  Bst Nr 33-175-00043 = 12V 7,2AH Bleiakku z.B. für den Bau eines tragbaren Labornetzteil   Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

LED Dimmer oder auch als Motorregler für induktive Lasten für 12V oder 24V Motoren oder auch LEDs bis max. 240W  Betriebsspannung: 12V DC oder 24V DC   Max Strombelastbarkeit: 10Ampere (10A Dauerleistung) Das entspricht bei 12V = 120W bzw. bei 24V 240W  Universell verwendbar als Motorregler oder LED Dimmer   Drehzahlsteller zur stufenlosen Drehzahlverstellung von DC-Motoren oder Niedervoltlampen. Die Drehzahlregelung erfolgt über ein internen oder externes Poti oder externe Spannung von 0 - 5V/DC Dimmer für LEDs und LED Module (PWM) mit externem Drehregler. Hochleistungs Dimmer für LEDs und LED Module bis max. 10A Eingang: 10-24V. Für fast alle LEDs und LED Leisten und LED Module geeignet. Für viele Anwendungen der Beleuchtungstechnik ist es erforderlich, die Helligkeit der Leuchtmittel präzise einzustellen.  Anwendung: LED Beleuchtung, Gleichstrom-Motoren, Modellautos, Scheibenwischermotoren, Niedervoltlampen sowie für Elektrowerkzeuge. Aufgrund der Puls-Breitensteuerung, die mit einer einstellbaren Frequenz zwischen 5 kHz und ca. 20 kHz arbeitet, bleibt die Verlustleistung selbst bei niedrigen Drehzahlen gering. Ausgangsstrombegrenzung von 0 bis 10 A stufenlos einstellbar. PWM-MOSFET-Endstufe.  Dieses PWM-Modul ermöglicht in Kombination mit Standardstromversorgungen u. A. das Dimmen von Leuchtdioden. Dieser Dimmer bietet zwei verschiedene Ansteuerungsmöglichkeiten: Die Einstellung der Pulsweite kann mittels der Steuerspannung oder eines externen oder internen Potentiometers ( 0-5V) erfolgen. Bei Ansteuerung 0-5V: Bei dieser Betriebsart wird die Helligkeit der LEDs mittels Steuerspannung (0-5 V) geregelt. Diese Steuerspannung muss zugeführt werden. Oder Potentiometer-Regelung: Durch den Anschluss eines Potentiometers (10 kOhm) kann die Helligkeit der LEDs bzw. die Drehzahl des Motors geregelt werden (siehe Schaltbild).  Drehzahlsteller zur stufenlosen Drehzahlverstellung von DC Motoren oder Niedervoltlampen. Die Drehzahlregelung erfolgt über ein internen oder externes Poti oder externe Spannung von 0-5V oder 0-10V DC   Technische Daten: Betriebsspannung: 12...24 Volt DC max. Belastbarkeit: 10 Ampere Strombegrenzung: einstellbar von 0 – 10 A Leistung bei 24V DC bis 240W / bei 12V DC 120Watt  Kurzschlussfest: kurzzeitig Anschluss über Schraubklemmen  Steuerspannung: 0..5 VDC, je nach Konfiguration 0...10V Drehzahleinstellung: 0 – 100 % über Poti oder 0 ...5V DC Schaltfrequenz: 5 kHz ... 20 kHz Abmessungen: 110 x 90 x 30 mm  Lieferung Anleitung und Fertigmodul

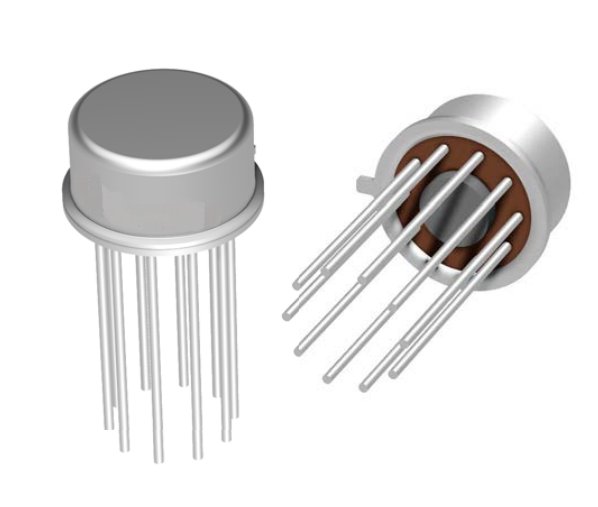

SFC2723 TO100 Spannungsregler IC 2...37V DC 150mA IC für Labonetzteile Platinennetzteile usw Im TO100 / TO99 Metallgehäuse 10polig ( Durchmesser 9,4mm H: 4,7mm )  Typischer Einsatz in regelbare Netzgeräte, Labornetzteile, Netzteilplatinen in Steuerungen usw.  Regelbarere Ausgangsspannung 2..bis...37Volt DC ( siehe Schaltplan )  Mit zusätzlichem Transistor am Ausgang kann das Netzteil dann bis 10A Leistung ausgelegt werden  Ersetzt auch SFC2723AC, SFC2723AM, TDB1146, RC723, TA723, MC1723, uA723, LM723... usw.  Kann auch als Ersatzartikel für die DIP14 Ausführung verwendet werden ( Pins anpassen ! ) HIGH PRECISION VOLTAGE REGULATOR INPUT VOLTAGE UP TO 40V OUTPUT VOLTAGE ADJUSTABLE FROM 2 TO 37V Load Regulation=0,15%.  Output Currents in Excess of 10A Possible by transistors can be added to provide any desired load Adding External Transistors POSITIVE OR NEGATIVE SUPPLY OPERATION SERIES, SHUNT, SWITCHING OR FLOATING OPERATION OUTPUT CURRENT TO 150mA WITHOUT EXTERNAL PASS TRANSISTOR Pinlayout und Schaltungen siehe weitere Bilder SFC2723 ersetzt unter anderem SFC2723AC SFC2723AM LM723 uA723 TA723 RC723 LM723H Mit nur wenigen weiteren Bauteilen schnell und einfach ein solides Labornetzteil aufbauen !

LM337T Baustein für den Aufbau eines Labornetzteils - 1,2...36Volt ( Regelbare Negative Spannungsquelle )  IC Baustein für den Aufbau eines Labornetzteils mit nur wenigen weiteren Bauteilen ( siehe weitere Bilder ) Regelbares Netzteil bzw. regelbare Spannungsquelle Ladegerät usw.  Das IC ist ausgelegt für Gleichspannung ( DC )  Ausgangsspannung einstellbar über einen Bereich von Minus - 1,2 bis 37V Strombelastbarkeit kann bis zu 1,5A Laststrom betragen  wenn das Bauteil auf einen entsprechenden Kühlkörper montiert wird  Gehäuse TO220  Anwendungs-Schaltpläne Pinlayout usw. und siehe weitere Bilder  Typische Anwendungen sind mit diesem IC Baustein  Ladegerät ( Battery Charger )  Regelbares Netzgerät ( - 1,2..37V )  Current Limited Charger  Electronic Shut-down Regulator Digitally Selected Outputs Slow Turn-on xxV Regulator Current Regulator BASIC ADJUSTABLE REGULATOR Technische Daten:  Gehäuseausführung: TO220  3polig üblich  Negativer Regler ( Minus )  Eingangsspannung Bereich ( Range ):  - 5 ....  - 40V DC Ausgangsspannung ( variabel einstellbar im Bereich ) :  - 1,2 .... 37V DC Strom: 1,5A max = 1500mA  ( Peak 2,2A bis 15V Einsatz )  Wärmeleistung bei Peak bis zu 20W ( Kühlung Kühlkörpergröße beachten )  Temperature Stability 1%  Dropout Voltage in abhängigkeit der Temperatur bei max 1,5A +50°C 2,25V Temperaturbereich: 0 ... +125 °C Passendes Zubehör zum Schaltplan ( weitere Bilder ) des regelbaren Netzgerätes siehe unten im Zubehör Register  Zusatzinformation:  LM317T =  Positiver Regler ( Plus + )   + 1,2....37V  = Bst Nr 11-670-03175 LM337T = Negativer Regler ( Minus - )  - 1,2....37V = Bst Nr 11-670-03370

LM317T Baustein für den Aufbau eines Labornetzteils 1,2...36Volt ( Regelbare Spannungsquelle )  IC Baustein für den Aufbau eines Labornetzteils mit nur wenigen weiteren Bauteilen ( siehe weitere Bilder ) Regelbares Netzteil bzw. regelbare Spannungsquelle Ladegerät usw.  Das IC ist ausgelegt für Gleichspannung ( DC )  Ausgangsspannung einstellbar über einen Bereich von 1,2 bis 37V Strombelastbarkeit kann bis zu 1,5A Laststrom betragen  wenn das Bauteil auf einen entsprechenden Kühlkörper montiert wird  Gehäuse TO220  Anwendungs-Schaltpläne Pinlayout usw. und siehe weitere Bilder  Typische Anwendungen sind mit diesem IC Baustein  Ladegerät ( Battery Charger )  Regelbares Netzgerät ( 1,2..37V )  Es können auch mehrer dieser LM317T parallel verschaltet werdenz.B. 3x auf 4,5A Iout ( siehe auch Schaltplan weitere Bilder )  Current Limited Charger  Electronic Shut-down Regulator Digitally Selected Outputs Slow Turn-on xxV Regulator Current Regulator BASIC ADJUSTABLE REGULATOR Technische Daten:  Gehäuseausführung: TO220  3polig üblich  Positiver Regler ( PLUS )  Eingangsspannung Bereich ( Range ): 5 .... 40V DC Ausgangsspannung ( variabel einstellbar im Bereich ) : 1,2 .... 37V DC Strom: 1,5A max = 1500mA  ( Peak 2,2A bis 15V Einsatz )  Wärmeleistung bei Peak bis zu 20W ( Kühlung Kühlkörpergröße beachten )  Temperature Stability 1%  V-Drop in Abhängigkeit der Temperatur z.B. bei max 1,5A +50°C 2,25V und bei 1A ca. 1,95V bei 500mA 1,75V Temperaturbereich: 0 ... +125 °C Passendes Zubehör zum Schaltplan ( weitere Bilder ) des regelbaren Netzgerätes siehe unten im Zubehör Register  Zusatzinformation:  LM317T =  Positiver Regler ( Plus + )   + 1,2....37V  = Bst Nr 11-670-03175 LM337T = Negativer Regler ( Minus - )  - 1,2....37V = Bst Nr 11-670-03370

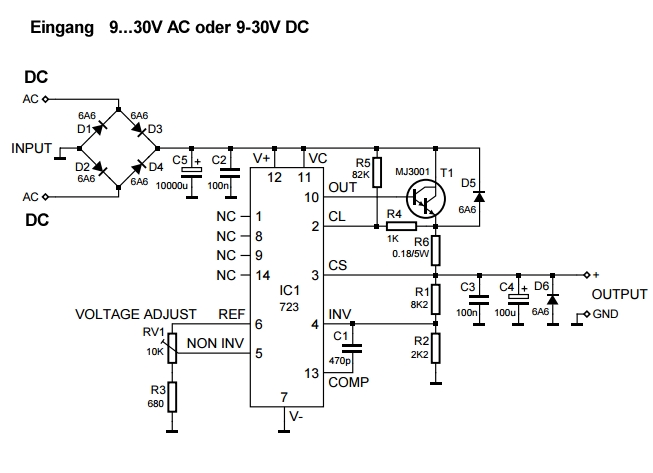

uA723 LM723 TO99 Spannungsregler IC 2...37V DC 150mA Im TO100 / TO99 Metallgehäuse 10polig ( Durchmesser 9,4mm H: 4,7mm )  Typischer Einsatz in regelbare Netzgeräte, Labornetzteile, Netzteilplatinen in Steuerungen usw.  Regelbarere Ausgangsspannung 2..bis...37Volt DC ( siehe Schaltplan )  Mit zusätzlichem Transistor am Ausgang kann das Netzteil dann bis 10A Leistung ausgelegt werden  Ersetzt auch SFC723, TA723, MC1723, uA723, LM723... usw. Kann auch als Ersatzartikel für die DIP14 Ausführung verwendet werden ( Pins anpassen ! ) HIGH PRECISION VOLTAGE REGULATOR INPUT VOLTAGE UP TO 40V OUTPUT VOLTAGE ADJUSTABLE FROM 2 TO 37V Output Currents in Excess of 10A Possible by transistors can be added to provide any desired load Adding External Transistors POSITIVE OR NEGATIVE SUPPLY OPERATION SERIES, SHUNT, SWITCHING OR FLOATING OPERATION OUTPUT CURRENT TO 150mA WITHOUT EXTERNAL PASS TRANSISTOR Pinlayout und Schaltungen siehe weitere Bilder Mit nur wenigen weiteren Bauteilen schnell und einfach ein solides Labornetzteil aufbauen !
