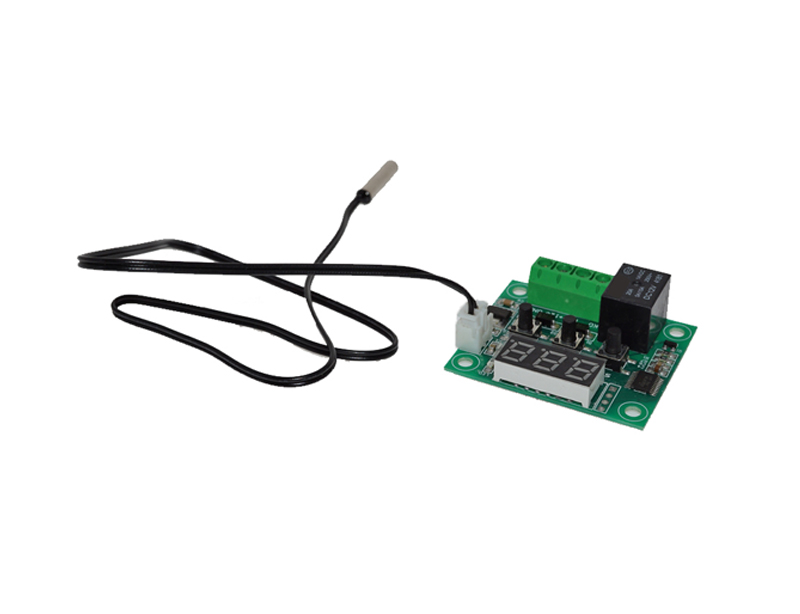

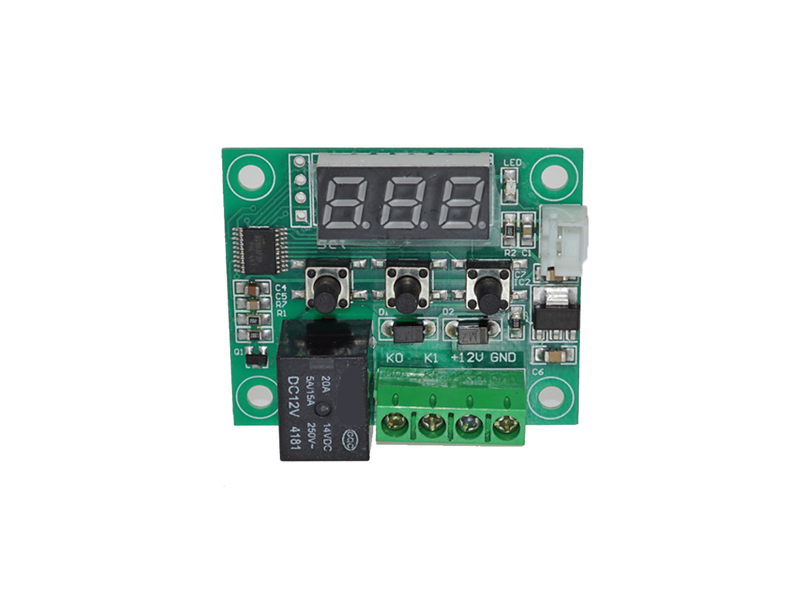

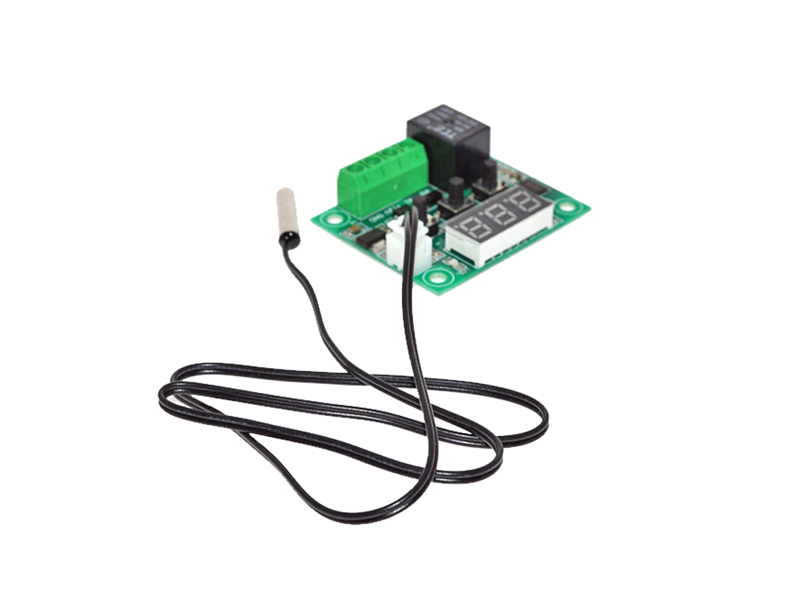

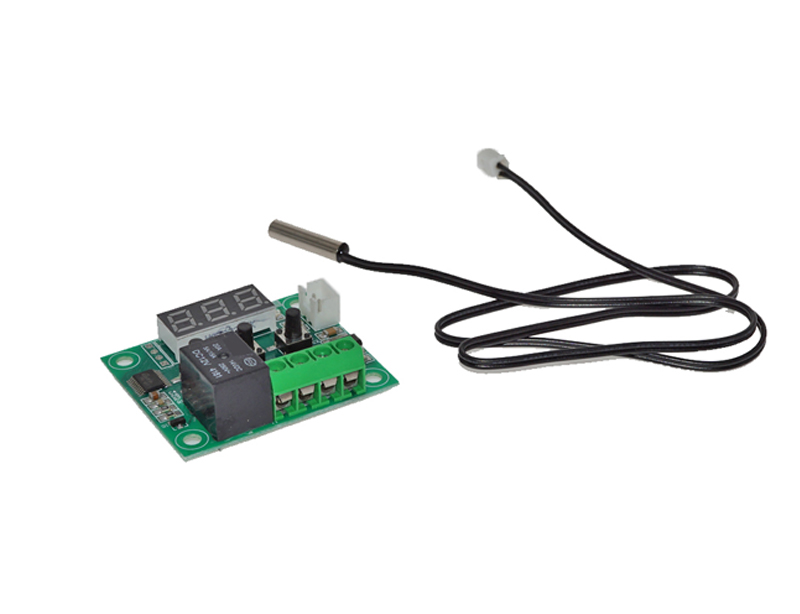

Temperaturregelung -50....+110°C 12VDC mit 10K NTC und LED-Display mit 10A Relais

12V Lüfterregelung Lüftersteuerung. Diese preiswerte Lüftersteuerung eignet sich zur temperaturabhängigen Drehzahlregelung von Gleichspannungslüfter mit 12Volt DC und einer maximalen Stromversorgung von bis zu 0,4A = 400mA d.h. Lüfter bis max. 4,8 Watt. Probleme mit Lüftergeräusche bzw. störende Geräte können somit einfach beseitigt werden. Ideal in Verbindung mit PC-Netzteilen, Digitalrecordern, Verstärkern etc. Also alle Geräte mit 12V Lüftern bis 5W Leistung usw. Die Lüfterdrehzahl wird auf ca. 30% reduziert, die NTC Fühlerpille sollte im Luftstrom des Lüfters montiert werden, sollte das Gerät eine höhere Temperatur entwickeln passt sich automatische die Lüfterdrehzahl an bis auf maximimum wenn das Gerät z.B. im Sommer zu warm würde. Durch die kleine und flache Bauform ist dieses Modul universell verwendbar Lieferung erfolgt als SMD-Fertigbaustein mit Temperatursensor Anschlüsse erfolgen über Lötpads siehe weitere Bilder temperaturgeführte Steuerung für DC-Lüfter an 12V Nennspannung zur Minderung des Lüftergeräusches mit NTC als Temperaturfühler für Montage an temperatursensibler Stelle geeignet Befestigung mittels Schraube oder Kabelbinder Befestigung als Kühlfahne ausgelegt Transistor-Linearregelung Betriebsspannung: 12V DC Gleichspannung Belastbarkeit bis max 400mA = 0,4A Lüfterleistung max. 4,8W Ausgangsspannungsbereich, ca.: 5,5...11,4V Spannungsabfall: 0,6V max Spannung am Lüfter bei 48-50°C siehe Regelkurve Abmessunge ca. 42x 8 x 5mm

Temperaturschalter schaltet nach einer vorwählbaren Temperatur ein Relais ... bzw. dann den angeschlossenen Lüfter ein oder aus. Einstellbarer Vario Thermostat bzw. Temperaturwächter für den Schaltschrank bzw. Steuerschrank Steuerung Klimatisierung (Schaltschrank) ideal für das einschalten von Lüftern aller Art Kontakt individuell bereibbar mit AC oder DC da Bimetall-Sprung-Kontakt Hutschienenbauform kleine Bauform nur 17,5mm breite wie ein Sicherungsautomat großer Einstellbereich Temp-Ein. = Einschalttemperatur-Bereich 0-60°C hohe elektrische Lebensdauer Betriebsspannungsunabhängig für Tragschiene .. Hutschienen mit 35mm Baubreite 1x Schließerkontakt Kontaktmaterial: AgNi Dauerstrom, max.: 10A Einschaltstrom, max.: 10A Nennspannung: bis 250V AC Schaltspannung, max.: 250V AC Schaltleistung, max. AC1: 2500VA Schaltleistung, max. AC15 (230V AC): 250VA Max. Schaltstrom DC1 (30/110/220V): 1A/0,3A/0,15A Min Schaltlast (12V/10mA): 500mW Lebensdauer elektrisch: 100x103 Zyklen Betriebstemperaturbereich: -45...+80°C Schutzart: IP20 abmessungen: b: 17,5mm H: 89mm T: 47,8mm

Temperaturanzeige Temperatursteuerung bzw. Temperaturregler eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturegelung nötig ist. Temperaturanzeige Temperaturregelung Temperatur Steuerung Bereich -99 .. +850°C. Ideal für die Montage in ein Aufputzgeehäuse oder Schaltschrank. Das Modul ist fertig aufgebaut und sofort für den Eindsatz bereit Der Temperaturregler im passenden Einbaurahmen eignet sich für die platzsparende Montage in Schaltschränken. Ebenso kann er in eine bestehende Schaltung integriert werden. Er eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturregelung Temperaturanzeige im Heiz- oder Kühlbetrieb erforderlich ist. Ein externer optionaler Temperaturfühler (PT1000) erfasst Messbereiche von -99 bis +850°C. Das Gerät kann eigenständig eingesetzt werden z. B. als Frostwächter, bei Zentralheizung, Klimaanlage, Inkubator usw., aber auch als Ersatz für defekte mechanische Thermostate oder für Digitalthermometer dienen.  Merkmale: Temperaturanzeige Temperaturregelung Temperatur Steuerung  Dieses fertig aufgebaute Modul kann auch nur als Temperaturanzeige verwendet werden  Temperaturfühler PT1000 ( nicht im Lieferumfang, siehe im Zubehör Register ) Schalttemperatur von -99 . +850 °C frei einstellbar Min./Max. LED Anzeige Bedienungs- und Überwachungs freier Betrieb Fühlerkurzschluss und Fühlerunterbrechung werden sofort erkannt  Der Ausgang schaltet bei Fühlerfehler ab  Einstellbar auf Heizen oder Kühlen LED-Anzeigen für Relais ein, Heizen (rot), Kühlen (gelb) Datenerhalt bei Stromausfall ( Einstellungen bleiben erhalten )  Technische Daten: Betriebsspannung:  12V typisch ( 10....15Volt DC ) Stromaufnahme:      ca. 60 mA Ausgang: potentialfreier Relaiskontakt bis 230VAC 5A oder 30VDC 5A Schaltleistung/Kontakt: max. 1000 W Leistungsaufnahme/Eigenverbrauch: ca. 2 VA Messeingang:  PT1000 (2-Leiter) verwendbar für jede Art von PT1000 Fühler  Genauigkeit:  <0,5% FS +/- 0,1% Auflösung: 0,1% Schutzart: IP 20 Anschlussplan siehe weitere Bilder  Umgebungstemperatur des Displays -15..+50°C Abmessungen:  (L x B x H) 101 x 48 x 35 mm Ausschnitt für Frontrahmen: 97 x 43 mm  LEDS UND TASTEN LEDs   1. LED „Heizen“ leuchtet: Die Funktion „Heizen“ wurde ausgewählt 2. LED „Kühlen“ leuchtet: Die Funktion „Kühlen“ wurde ausgewählt 3. LED „Relais“ leuchtet: Das Relais (Steckdose) ist eingeschaltet  TASTEN  Taste p: gewünschten Wert erhöhen Taste q: gewünschten Wert verkleinern Taste SET: Einstellungen ändern bzw. bestätigen  Optional als Zubehör sind verschiedene Temperaturfühler erhältlich ( siehe im Zubehör-Register unten ) Bst Nr 11-695-00230 = PT1000 Fühler im Edelstahlgehäuse = -40 bis +500 Grad Celsius Bst Nr 11-695-00240 = PT1000 Fühler mit Schraubgewinde = 40 bis +250 Grad Celsius Bst Nr 52-625-00790 = IP65 Aufputz Kunststoff Gehäuse 200x120x77mm  Bst Nr 52-625-00850 = IP65 Aufputz Kunststoff Gehäuse 250x160x92mm  Bst Nr 93-808-03490 = 230V Mini Netzteil auf 12VDC 1A nur 55mm

Temperaturanzeige Temperatursteuerung bzw. Temperaturregler eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturegelung nötig ist. Temperatursteuerung bzw. Temperaturregler eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturegelung im Heiz- oder Kühlbetrieb erforderlich ist. Ein externer optionaler Temperaturfühler erfasst Messbereiche von -99 bis +850°C. An die integrierte Steckdose der Steuerung kann direkt ein Verbraucher angeschlossen werden, der bei der voreingestellten Temperatur angesteuert wird. Das Gerät kann eigenständig eingesetzt werden z. B. als Frostwächter, bei Heizungsregelungen, Klimaanlage, Inkubator, usw., aber auch als Ersatz für defekte mechanische Thermostate oder für Digitalthermometer dienen.Merkmale: Für Wandmontage Temperaturfühler PT 1000 (nicht im Lieferumfang) Schalttemperatur von -99 . +850 °C frei einstellbar Die Temperatur wird in 1°C Schritten eingestellt Min./Max. Anzeige Serielle Schnittstelle zum Auslesen der gemessenen Daten (optional) Bedienungs- und überwachungs freier Betrieb Fühlerkurzschluss und Fühlerunterbrechung werden sofort erkannt Ausgang schaltet bei Fühlerfehler ab Einstellbar auf Heizen oder Kühlen LED-Anzeigen für Relais ein, Heizen (rot), Kühlen (gelb) Datenerhalt bei Stromausfall Technische Daten: Betriebsspannung: 220-250VAC Ausgangsspannung: 230VAC max 16A Relais-Schaltleistung auf Steckdose:  max. 3000W Steuerung-Verbrauch-Leistungsaufnahme: ca. 2VA Messeingang: PT1000 ( 2-Leiter ) Genauigkeit <0,5% FS +/- 0,1% Auflösung: 0,1% Schutzart: IP20 Umgebungstemperatur der Steuerung: -15..+50°C Abmessungen: (L x B x H) 160 x 80 x 60 mm Optional als Zubehör sind 2 verschiedene Temperaturfühler erhältlich ( siehe im Zubehör-Register unten ) 11-695-00230 = Fühler im Edelstahlgehäuse = -40 bis +500 Grad Celsius 11-695-00240 = Fühler mit Schraubgewinde = 40 bis +250 Grad Celsius

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Wärmemelder, Eiswarner, Feuermelder usw. Technische Daten: Bausatz zum selber löten  Betriebsspannung: 12-14V (DC)  Stromaufnahme: max. ca. 100mA Temperatur-Schaltbereich: ca. -30ºC - +150ºC Durch veränderung des Widerstandes RX können 3 Grundbereiche voreingestellt werden  Bereich-1 = +40....bis +150°C = RX = 3Kohm  Bereich-2 =     0....bis + 75°C = RX = 30Kohm Bereich-3 = -30....bis +25°C = RX = 300Kohm  Temperaturfühler: 47K NTC  Relaiskontakt: 1 x Ein (1x Schliesserkontakt)  Kontaktbelastbarkeit Relais: max. 25V 3A Platinengröße: ca. 56 x 27mm Inbetriebnahme und zusätzliche Hinweisse :   Die: Betriebsspannung von 12VDC wird eingeschaltet, der NTC Widerstand wird an der Stelle montiert wo die Temperatur überwacht werden soll.  Der NTC Widerstand kann auch mit einem Anschlußkabel ( Litze ) entfernt von der Platine angeschlossen werden.  Der NTC-Widerstand ist gut wärmeleitend und z.B. an einer Maschine elektrisch gut zu isolieren z.B. mit einen Schrumpfschlauch zu montierren Der NTC kann elektrisch bei " NTCX" oder "NTCX1" an der Platine angelötet ( siehe auch Schaltplan weitere Bilder )   Der NTC-Widerstand und der Widerstand RX-RX1 werden je nach gewünschter Betriebsart mit der Platine verbunden ggf. können Sie dort auch ein weiteres optionales Trimmpoti z.B. 5K und 200K-470K verbauen.  Wenn der NTC jetzt die zulässige Temperatur erreicht hat, wird das Trimmpoti so eingestellt, das das Relais gerade eben nicht einschaltet, also kurz vor dem Schaltpunkt eingestellt lassen.  Wenn jetzt die Temperatur um ca. 10-20 Grad C steigt ( weil z.B. die Luftkühlung der Maschine ausgefallen ist ) schaltet das Relais ein und eine angeschlosene Sirene oder Lüfter usw. schaltet sich dan ein.  Den genauen Schaltpunkt müssen Sie am TRimmpoti ausprobieren, je näher Sie den Schaltpunkt regeln, desto eher wird das Relais auslösen.  Eine Einstellung auf eine bestimmte Gradzahl ist nicht möglich, nur eine ungefährer Annäherung auf vielleicht 10-20°C  Der Elko C4 bestimmt die Geschwindigkeit des Schaltvorgangs und kann durch ändern der Kapazität somit verändert werden.  Optionales Zubehör siehe auch im Zubehör-Register z.B.  Art-Nr 23-847-00094 = Poti Spect.  3299W/64W m. 25 Gang stehend    5K 0,5W Art-Nr 23-896-00220 = Poti Trimmer T10 liegend RM 5/10     5-KOhm = 5K  Schlitz Art-Nr 23-847-00042 = Poti Bourns 3329w  stehend 0,5W   RM2,54     200K Art-Nr 23-896-00280 = Poti Trimmer T10 liegend RM 5/10   500-Kohm (470K) Schlitz Art-Nr 23-847-00123 = Poti Spindeltrimmer liegend 20Umdr. 19mm   470K/500K 0.5W Art-Nr 21-817-00069 = Poti Mono 6mm Achse Kunststoff LIN    4,7K ( 5K ) Art-Nr 21-817-00058 = Poti Mono 4mm Achse Kunststoff LIN  470K
