Relais Bistabil 12VAC Stromstoss 1-Schliesser bis 16A 250V Eltako S12-100

12V Stromstoßschalter Relais Bistabiles Relais Tastrelais verhart in einer Position bei Ansteuerung z.B. über einen Taster. Elektromechanischer Stromstoßschalter  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw.  Typischer Einsatz: Beleuchtungstechnik Treppenhaus usw.  Ansteuerung Spule: 12V AC 50Hz   ( 8-16V AC )  Kontakt = 1 Schließer ( 1x EIN-AUS )  Kontakt Belastbarkeit bis max. 10A 250VAC max. 2300W Für Einbau in Verteilerdose bzw. Schalterdosen oder auch AP-Montage geeignet Einschaltdauer 100% (Zeitfunktion Nein)  Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen: 45mm x 45mm / 22mm Bautiefe Lieferung ohne Schalterdose !  ( Dies dient nur der Darstellung das es in eine Schalterdose passt )  Extra klein für Verteilerdose rund in der Wand. Elektromechanischer Stromstoßschalter Funktion: Der Kontakt verhart in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung Treppenhäuser usw. Dieses kleine Bauform ist in 2-Ausführungen erhältlich ( siehe auch im Register " Ähnliche oder BstNr unter Suche ) : Bst Nr 47-826-06120 = 12V AC Wechselstrom Spule ( Kontakt 10A 250V )  Bst Nr 47-826-06100 = 220-240V AC Wechselstrom Spule ( Kontakt 10A 250V )

220V Stromstoßschalter Relais Bistabiles Relais Tastrelais verhart in einer Position bei Ansteuerung z.B. über einen Taster. Elektromechanischer Stromstoßschalter  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw.  Typischer Einsatz: Beleuchtungstechnik Treppenhaus usw.  Ansteuerung Spule: 230V 50Hz Kontakt = 1 Schließer ( 1x EIN-AUS )  Kontakt Belastbarkeit bis max. 10A 250VAC max. 2300W Für Einbau in Verteilerdose bzw. Schalterdosen oder auch AP-Montage geeignet Einschaltdauer 100% (Zeitfunktion Nein)  Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen: 45mm x 45mm / 22mm Bautiefe Lieferung ohne Schalterdose !  ( Dies dient nur der Darstellung das es in eine Schalterdose passt )  Extra klein für Verteilerdose rund in der Wand. Elektromechanischer Stromstoßschalter Funktion: Der Kontakt verhart in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung Treppenhäuser usw. Dieses kleine Bauform ist in 2-Ausführungen erhältlich ( siehe auch im Register " Ähnliche oder BstNr unter Suche ) : Bst Nr 47-826-06120 = 12V AC Wechselstrom Spule ( Kontakt 10A 250V )  Bst Nr 47-826-06100 = 220-240V AC Wechselstrom Spule ( Kontakt 10A 250V )

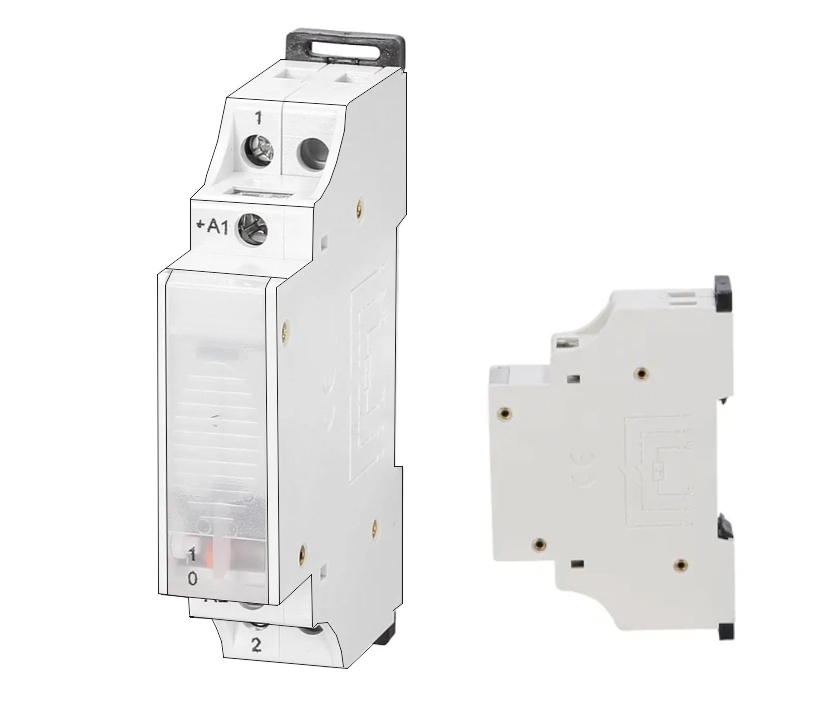

Stromstossrelais für die Hutschienen Montage  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung etc. ..... Ansteuerung Spule: 230V 50Hz Steuerleistungsbedarf 5-6Watt Kontakt = 1 Schließer (1xEIN)  Kontakt Belastbarkeit bis max. 16A/250VAC max. 2300W 3600VA Für Einbau in Schaltschrank, Hausverteilung etc.  Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100%  Zeitfunktion Nein Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen:  B:82mm T:18mm (Sich.Automatenbreite) H:59mm

220V Relais Bistabiles Relais Tastrelais verhart in einer Position bei Ansteuerung z.B. über einen Taster. Elektromechanischer Stromstoßschalter  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung etc. ..... Ansteuerung Spule: 230V 50Hz Steuerleistungsbedarf 4-5Watt Kontakt = 1 Schließer Kontakt Belastbarkeit bis max. 10A/250VAC max. 2300W Für Einbau in Verteilerdode bzw. Schalterdosen oder auch AP-Montage geeignet Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100% (Zeitfunktion Nein) Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen: 50mm x 26mm breit, 32mm tief
